Как правильно колотить обрешетку на крышу

Как сделать обрешётку под металлочерепицу своими руками

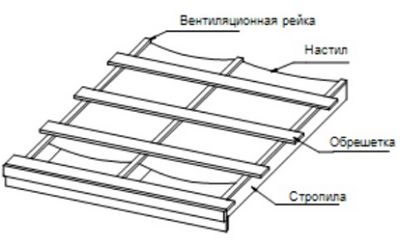

Устройство обрешетки

Обрешётка под металлочерепицу представляет из себя обрезные доски, которые устанавливают с определённым шагом для крепления кровельных листов. А их толщина определяется в соответствии с углом наклона ската, шагом стропильных ног, высотой снежного покрова.

В качестве материала можно использовать хвойные породы деревьев. Наиболее распространены сосновые доски.

Схему настила обрешётки необходимо подобрать до начала монтажных работ. Его тип будет зависеть от различных параметров:

  • При наличии отапливаемого подкровельного пространства понадобится, помимо гидроизоляции, укладка контробрешётки, которая будет создавать зазор вентиляции. Такое мероприятие позволит обеспечить удаление водяных паров из утеплителя.
  • Контррейка не понадобится при монтаже обрешётки на холодную кровлю. В этом случае используют гидроизоляцию в виде плёнки, укладываемую на стропила, что обеспечит дополнительную защиту подкровельного пространства от снега и дождя, которые могут попасть под стыки металлочерепицы, конька или карнизного свеса под действием сильного ветра.

Шаг обрешётки будет зависеть от вида металлочерепицы. Разные производители предлагают разные размеры ячеек. Эти рекомендации должны быть указаны в инструкции к покупаемому кровельному материалу.

Так, к примеру, для металлочерепицы Монтеррей потребуется обрешётка с шагом в 35 см. а для Макси — в 40 см.

Обрешётку нужно устанавливать, не нарушая требуемого шага. Иначе ошибки могут привести к проблемному монтажу кровельного покрытия.

Сам процесс установки обрешётки под металлочерепицу нужно производить строго в определённую погоду. Должно быть сухо и безветренно. Это обеспечит безопасность высотных работ, а также исключит потребность в дополнительной защите пиломатериалов от намокания.

Для работы можно использовать также влагостойкую фанеру и ОСБ-плиты. Такая обрешётка создаст дополнительную прочность и придаст надёжность кровельному пирогу. Такого же эффекта можно добиться, установив сплошную обрешётку из обрезных досок. Но необходимо отметить, что при этом значительно увеличивается расход материала и вес кровельного пирога.

Выбор материала

Экономить на материале обрешётки, которую планируется укладывать под металлочерепицу, лучше не стоит. В качестве настила для такого кровельного покрытия подойдёт лишь обрезная доска, которая отличается высоким качеством и хорошей просушкой.

  1. Первое и, пожалуй, самое важное требование относится к толщине обрешётки. Оптимальным выбором будет величина в 32 мм. но также допускается использование обрезных досок не менее 25 мм. Лучше всего перед тем, как приобрести материал, самостоятельно откалибровать разброс досок по толщине, который не должен быть более 2-3 мм. в одной партии.

Если разброс толщины превышает требуемую величину, то использование таких досок повлияет на образование нестыковок обрешётки на стропилах. А укладка металлочерепицы будет неровной, высок риск образования волн.

  • Подходящей шириной доски является величина от 10 до 15 см.
  • Допускается различная длина обрешёточных досок, но удобнее использовать соответствующую шагу стропильных ног. При этом можно свести к минимуму образование отходов.
  • Строганная доска обойдётся дороже и совсем не обязательна для работы. Минимальные отклонения по толщине будут иметь обрезные нестроганные доски, распиленные на хорошей ленточной пилораме.
  • Обрешётка до начала монтажа дважды обрабатывается с помощью антипирена и антисептика, чтобы исключить возгорание и гниение.
  • Наиболее подходящая толщина досок для обрешётки будет зависеть от того, с каким шагом установлены стропильные ноги. Соответственно, чем он больше, тем толще потребуются доски. К примеру, при шаге стропил в 90 см. используют обрешётку толщиной не менее 32 мм. А для шага в 60 см. подойдут 25-миллиметровые доски.

    Особенности монтажных работ

    Для примера будем рассматривать монтирование обрешёточных досок на кровлю с утеплителем, потому как это наиболее сложный вариант:

    1. До начала укладки настила необходимо выполнить некоторые подготовительные монтажные работы. Гидроизоляцию размещают под металличерепичным покрытием, а крепить её нужно степлером к стропильным ногам. Антикондексационная пленка настилается внахлёст. Работы проводят, перемещаясь снизу вверх крыши. При этом подходящей шириной нахлеста будет величина не меньше десяти сантиметров.
    2. Далее приступаем к набивке контррейки. У неё есть еще одно название, которое отражает предназначение, — вентиляционная рейка. Для этого подойдёт деревянный обрезной брус, имеющий сечение 32х50 мм. Также можно использовать доски с параметрами 32х100мм. Обрешётка под металлочерепицу
    3. Контррейку необходимо уложить, отступив от свеса от 15 до 20 см. и оставить место, где будет производиться крепление первой обрешёточной доски. Стартовую доску нужно выбирать с толщиной, соответствующей сумме толщин обрешётки и контррейки.
    4. В случае установки первой обрешётки на контррейку, её толщина должна превышать рядовые элементы на 10-15 см. Это позволит избежать образования висячего выступа на краю свеса.
    5. Правильная установка стартовой доски потребует особого внимания при монтаже. Её необходимо прибить к концу стропильной ноги, располагая по прямой линии. Делают это по всему карнизному свесу. Далее с помощью шурупов потребуется прикрутить вертикальную доску, которую также называют лобовой, и карнизную планку из металла.
    6. Крепление водосточного жёлоба осуществляют к лобовой доске.
    7. Первый лист металлочерепичной кровли укладывают таким образом, чтобы обеспечить выступ в 3-4 см. за край карнизной планки. Это обеспечит попадание снега и дождя непосредственно в жёлоб без возможности затекания в подкровельное пространство.
    8. Самое сложное — правильно оформить свес. Дальнейшее крепление рядовых досок обрешётки производят с помощью саморезов или гвоздей к поверхности основания, параллельно стартовой доске.
    9. При любом варианте крепления досок обрешётки нельзя допускать выпирания крепёжных элементов. А их размещение должно производиться по центру доски. При работе с саморезами необходимо правильно поджимать прокладки.

    Шаг обрешетки под металлочерепицу - устройство и крепление

    Покрытие из металлочерепицы имеет ряд довольно жестко закрепленных требований касательно обустройства основания, на которое оно устанавливается. Это относится ко всему кровельному пирогу под металлочерепицу. кроме того, четкой регламентации подлежит и обрешетка, выполненная под металлочерепицу.

    Безусловно, выполнить ее можно не одним способом, но количество вариантов все же невелико. Поэтому важно помнить, как правильно реализовывать каждый из них на конкретном примере того или иного типа кровли.

    Устройство несущей системы

    Устроенная правильно несущая система является одним из самых важных элементов, которые влияют на общую надежность и долговечность покрытия из металлочерепицы. В этом случае сложно переоценить ту роль, которую здесь играют обрешетка и шаг стропил под металлочерепицу.

    В отличие от других материалов, у которых при выборе расстояния между каркасными элементами и сечения выбранных для них пиломатериалов имеется довольно немалый зазор, выбор для металлочерепицы является весьма ограниченным. Влияют на это непосредственно специфичность профиля и прочностные свойства самого листа. В его основе лежит строгая ориентация в направлении установки, а также элементы, которые регулярно повторяются. Жесткость некоторых участков больше, некоторых – меньше.

    Продольный профиль, представляющий собой волну периодического характера, которая некоторым образом различается с нахлестываемого и нахлестывающего края, на обрешетку влияет меньше. А профиль, выполненный по длине листа, в основном и определяет шаг обрешетки под металлочерепицу.

    Крепление листа металлочерепицы

    Имеется ряд определенных правил относительно тех мест, где лист крепится к несущей конструкции. Исходя их этих правил, выполняется расчет. Наиболее жестким местом профиля является участок на дне волны, практически непосредственно у начала следующей. Конкретно сюда и устанавливают крепеж. Для того чтобы закрепить саморез, в этом месте устанавливают доску, реже используют обрешеточный брус. Читайте также: Саморезы для металлочерепицы: размеры .

    Но не стоит забывать, что длина волны материала отличается у разных производителей, следовательно, и определять, какой шаг обрешетки под металлочерепицу следует, именно исходя из приобретенного покрытия. На разную длину волн, как правило, влияет их различная высота. Принято считать, что высота профиля прямо пропорциональна его прочности. Но при этом сама собой уменьшается автоматически и ширина листа, поскольку основу любой металлочерепицы составляет оцинковка размером в 1250 миллиметров, следовательно, растет и его цена.

    Типовые размеры профиля листа металлочерепицы по волновой длине представлены следующими параметрами: 300, 350, 400 миллиметров, реже можно встретить 450 миллиметров. Но имеется и еще одна особенность: вертикально рассматривая профиль в монтажном положении, заходящая на следующую его последняя волна так же, как и самая верхняя, отличается от остальных по длине.

    На основной кровельной поверхности независимо от того, какой размер у металлочерепицы, шаг обрешетки для металлочерепицы не меняется.

    Но с первым из рядов доски, который расположен по обрезу ног стропил или кобылок, дело обстоит иначе. Между первым и вторым обрешеточным рядом расстояние делается меньше для того, чтобы впоследствии, располагая остальные доски, можно было прийти к нормальному шагу. Такой сдвиг также является фиксированным и равен 70 миллиметрам в сравнении со стандартным расстоянием: 230, 280, 330 и 380 миллиметров, следовательно, для листа с волновой длиной 300, 350, 400 и 450 миллиметров. Имеющееся между другими рядами расстояние равно длине волны, а любые интервалы измеряются между центрами всех досок. Читайте также: Крепление снегозадержателей на металлочерепицу .

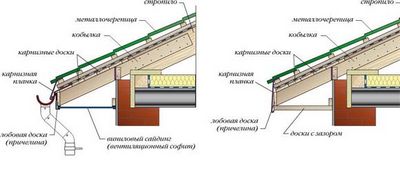

    Три особенности крайнего ряда обрешетки

    Для ближайшего к свесу обрешеточного ряда характерны три существенных особенности:

    1. По причине того, что по этому ряду будут выравниваться все края листов ската, а сам скат проходит по обрезу ног стропил или кобылок, его крепежную линию следует вымерять с предельной точностью, учитывая внешнюю стену здания. Кроме того, рекомендуется применять шнур, а выступающие фрагменты стропильных ног следует обрезать по самой короткой из них. Если случится так, что стропильный вынос не позволит образовать хороший кровельный свес (в среднем это 400 – 500 миллиметров от стены), то тогда придется монтировать кобылки и с их помощью выравнивать всю линию.
    2. Прежде, чем правильно выполнять устройство обрешетки под металлочерепицу. первый ряд нужно делать выше на высоту волны, чтобы компенсировать перепад по крайней высоте первого из листов с дальнейшими вертикальными рядами. Высота волны также различна для каждого из видов профиля. Она может варьироваться от 28 до 75 миллиметров. Устраивая этот выступ, можно либо приделать дополнительный брусок/планку необходимой толщины на всю длину ската, либо соорудить подобные подкладки на каждом из стропил. Второй из вариантов более экономичен в плане материала, но в этом случае нужно быть уверенным, что каждая из вставок будет иметь одинаковую толщину. Читайте также: Устройство крыши под металлочерепицу .
    3. В водосток через крайнюю из досок пропускается гидроизоляционный край. Для того чтобы обеспечить свободный водоток и предупредить повреждения пленки, доска скашивается по верхнему краю до угла, равного 120 - 140° относительно торца стропильной ноги.

    Возможные дефекты обрешетки под металлочерепицу

    При условии, если металлочерепица шаг обрешетки начат неправильно, это может стать причиной проявления следующих дефектов:

    • Нестыковка металлочерепичных листов;
    • Морщинистость всего скатового покрытия;
    • Недостаточно сильное крепление к самой обрешетке (см. Как крепить металлочерепицу на крыше );
    • Трудности в процессе крепления фасонины, такой, как планки для карниза и фронтона.

    Пиломатериалы для обрешетки

    Если говорить о размерах пиломатериалов, которые применяются для обрешетки под металлочерепицу, то наиболее распространенными из них являются три вида:

    1. Обрезная доска параметрами 24 (25)x100 миллиметров – самый распространенный вариант, она подходит практически для всех видов кровель, имеющих не слишком сложную и тяжелую конструкцию.
    2. Обрезная доска параметрами 32x100 миллиметров – применяется в процессе укладки металлочерепицы на основании из толстого оцинковочного листа (0,5 миллиметров), а также на имеющих сложную конфигурацию кровлях.
    3. Брус параметрами 40x60 или 50x50 миллиметров – обычно применяется там, где обрешетка под металлочерепицу шаг имеет нестандартный, то есть большой (обычно равен 60 – 90 сантиметрам, но по разным обстоятельствам может быть равен также одному метру и более).

    Крепление обрешетки под металлочерепицу

    Обрешетка крыши под металлочерепицу крепится. как правило, при помощи гвоздей, имеющих вдвое большую толщину прибиваемого бруса или доски. Их диаметр должен составлять 3 – 3,5 миллиметра, так как больший размер может расколоть доску, учитывая ее небольшую ширину (полезная статья: Подложка под металлочерепицу - классификация ).

    Пошаговый монтаж металлочерепицы, подробно на видео:

    Как правильно делать обрешетку под металлочерепицу?

    На сегодняшний день металлочерепица является самым популярным кровельным материалом. Это связано с ее практичностью, надежностью, долговечностью и небольшой стоимостью.

    Чтоб покрытие прослужило долгое время, нужно правильно обустроить под него основание. Тут важно оптимально подобрать шаг обрешетки, материал, из которого она должна быть изготовлена, и соблюдать все правила при монтаже.

    Выбираем материал

    Для обустройства обрешетки можно использовать обрезную доску или брусья из сосны, ели или лиственницы.

    Перед монтажом нужно обязательно обработать дерево антисептиками, которые защитят его от разрушительного воздействия грибков, плесени, и повысят огнестойкость конструкции.

    Также нужно провести калибровку пиломатериала. Вымеряйте толщину досок и отсортируйте их на группы. Ширина досок в этом случае не имеет значения и может несколько отличаться.

    Соседние части обрешетки должны иметь максимально схожую высоту, чтоб создать ровное покрытие. Такой подход упростит монтаж кровли, и также обеспечит надежное крепление черепицы.

    Размеры обрешетки для кровли из металлочерепицы:

    1. доска сечением 25х100 мм – для металлочерепицы толщиной 0,4 мм и высотой 300, 350 мм;
    2. доска сечением 30х100 мм – используется, если толщина металлочерепицы становит 0,5 мм и больше, а высота 350-450 мм;
    3. брус 40х40 мм, 50х50 мм, 40х60 мм – при шаге между стропилами 1 м.

    Как правильно рассчитать шаг для обрешетки?

    Перед расчетом шага для обрешетки нужно сначала определиться с типом и размером металлочерепицы. Большинство производителей указывают оптимальную величину интервала между досками, чтоб создать надежное покрытие кровли.

    Эта величина зависит от высоты черепицы. Основной шаг, который измеряется от высшей точки одной доски до начала другой, равен величине 300, 350, 400, 450 мм.

    Первый шаг между обрешеткой со стороны свеса крыши должен быть меньшим от основного примерно на 70-80 мм. Это нужно сделать, чтоб обеспечить беспрепятственный сток дождевых вод в желоб.

    Свес металлочерепицы должен находиться примерно посередине водосточной трубы, чтоб предотвратить намокание стен дома.

    Также обратите внимание на угол наклона скатов. Чем круче крыша, тем должен быть свес черепицы больше.

    Чтоб не допустить провисания кровли первую доску обрешетки сделайте немного толще. Перепад по высоте может составлять 10-20 мм.

    Если у вас не найдется достаточного количества материала необходимой толщины, можете дополнительно набить планку, которая будет иметь нужную высоту.

    В некоторых местах кровли обрешетка должна укладываться сплошным слоем без зазоров:

    1. около ендовы – монтируется продольная доска шириной 100-110 мм со стороны каждого ската;
    2. возле мансардных окон – устанавливается отдельные стропила, а на них обрешетка шириной 100-150 мм без зазора;
    3. в местах вывода вентиляционных труб – несколько досок укладывается всплошную.

    Также на участке крыши возле конька нужно обязательно устанавливать дополнительную доску, что обеспечит надежное крепление последнего элемента черепицы.

    Пошаговая инструкция монтажа обрешетки под металлочерепицу

    1. Обработайте пиломатериал антисептиками, подождите, пока он высохнет.
    2. Проверьте при помощи натянутого шнура ровность выступа стропил, при необходимости подровняйте их. Если свес крыши недостаточен, установите кобылки.
    3. Перед монтажом обрешетки прикрепите кронштейны для желобов, по которым будет стекать вода с кровли.
    4. Прикрепите первую доску при помощи двух гвоздей к стропилу со стороны свеса. Она должна идти строго по краю выступа.
    5. Выбирайте гвозди диаметром около 3 мм, а их длина должна быть в 2 раза больше от толщины обрешетки.
    6. Правильность монтажа можно проверить, прикрепив несколько штук черепицы. Потом посмотрите, достаточно ли кровля будет свисать, чтоб обеспечиться нормальный сток дождевых вод.
    7. Опустите гидроизоляционный слой в водосточный желоб. При этом верхний торец первой доски нужно стесать, чтоб получить угол 120° относительно стропил.
    8. Сделайте разметку на стропилах для крепления следующих элементов обрешетки.
    9. Прикрепите торцевую и коньковую доску.
    10. Через 2-3 стропила проведите корректировку положения досок обрешетки, поскольку пиломатериалы могут оказаться некачественными и иметь перепады по длине.
    11. Не допускается крепить элементы обрешетки внахлест. Доски должны плотно упираться одна в одну торцами.
    12. Не стыкуйте все доски на одном стропиле. Распределите их равномерно по всей крыше, что создаст прочное покрытие.
    13. Не забудьте прикрепить ветровую планку выше уровня обрешетки.
    14. Около конька установите дополнительный ряд досок.

    Монтаж обрешетки не очень сложное задание, но нужно учесть все нюансы, чтоб получить надежное основание под черепицу. Чем качественнее вы это сделаете, тем надежнее и долговечнее будет кровля.

    Также смотрите далее подробное видео про монтаж кровли из металлочерепицы.
