Как правильно найти центр крыши

Расчет вальмовой крыши

О калькуляторе

Онлайн-калькулятор вальмовой крыши поможет рассчитать её параметры: объём кровельных и изоляционных материалов, обрешётки, прочность стропильной системы, корректность угла наклона кровельных скатов. В базе калькулятора содержатся сведения о большинстве кровельных материалов. Это металлочерепица, битумная, керамическая и цементно-песчаная черепица, битумный и асбестоцементный шифер, ондулин и другие материалы. Поэтому воспользовавшись данным калькулятором вы сможете более точно рассчитать конструкцию и определиться с будущей постройкой. В данном калькуляторе рассматривается классический вариант вальмовой крыши с равными скатами и равными углами скатов по отношению к основанию крыши.

Прежде чем конструировать вальмовую крышу, ознакомьтесь с нормативными документами, такими, как СНиП 2.08.01-89 ЖИЛЫЕ ЗДАНИЯ .

Обратите внимание! Рекомендуемые параметры рассчитываются согласно СНиП Нагрузки и воздействия и ТКП 45-5.05-146-2009.

Вальмовая крыша представляет собой своеобразный вариант двускатной крыши, но в профиль представляющей форму трапеции. На торцах вальмовой крыши находятся скаты, по форме напоминающие треугольники (так называемые вальмы). Крыша имеет в общей сложности 4 ската (два боковых и два торцевых) и 4 ребра (так называемые диагональные стропила).

Такая конструкция хоть и сложнее обычных двускатных крыш, но имеет свои преимущества, к тому же вальмовая крыша прекрасно выглядит.

Существуют также полувальмовые крыши, в которых вальмовые скаты меньше по длине и не достигают карниза.

Для отделки вальмовой крыши можно использовать всевозможные кровельные материалы. При их выборе следует учесть особенности климата вашего региона и обратить внимание на предъявляемые материалами эксплуатационные характеристики.

При заполнении полей калькулятора вы можете узнать дополнительную информацию, расположенную под знаком .

Если у вас возникли вопросы или появились предложения по данному калькулятору, вы можете написать нам, используя форму комментариев внизу страницы. Будем рады услышать ваше мнение.

Дополнительная информация о результатах расчётов

Угол наклона крыши

Здесь вы увидите сообщение о том, соответствует ли указанный угол наклона крыши нормам по кровельному материалу. Если угол не будет соответствовать, то вам будет рекомендовано его изменить.

Высота подъёма

Высота крыши от ее основания до конька (свесы не учитываются).

Длина конькового бруса

Коньковый брус будет иметь данную длину между вальмами.

Площадь поверхности крыши

Площадь всей поверхности, включая имеющиеся свесы. Данный параметр поможет вам рассчитать необходимые материалы для строительства.

Примерный вес кровельного материала

Суммарная масса выбранного кровельного материала, необходимого для крыши заданных размеров.

Количество рулонов изоляционного материала

Необходимое количество изоляционного материала. Указано количество в рулонах, исходя из стандарт — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 %.

Нагрузка на стропильную систему

Максимальный вес, оказываемый на стропильную систему. Учитываются ветровые и снеговые нагрузки выбранного региона, угол наклона крыши, а также вес всей конструкции.

Длина боковых стропил

Расчетная длина стропил с учетом свесов.

Длина диагональных (накосных) стропил

Длина каждого из четырёх диагональных стропил (рёбер).

Количество боковых и вальмовых стропил

Общее количество стропил для боковых и вальмовых скатов, не считая четырёх диагональных стропил.

Минимальное сечение стропил / Вес стропил / Объем бруса

  1. В первой колонке указаны сечения стропил по ГОСТ 24454-80 Пиломатериалы хвойных пород. Здесь указаны сечения, которые можно использовать при постройке вальмовой крыши с заданными параметрами. Отправной точкой расчетов служит суммарная нагрузка на конструкцию. После чего определяется соответствующее сечение стропил, представленное в данной таблице.
  2. Во второй колонке указан суммарный вес стропил, который бы получился, если использовать их для возведения всей крыши.
  3. В третьей колонке указан суммарный объем стропил в кубических метрах. Этот показатель может вам пригодиться при расчете стоимости.

Количество рядов обрешетки

Число рядов обрешётки, которое понадобится для всей кровли с заданными параметрами. Обязательно уточните необходимое количество рядов обрешетки для выбранного кровельного материала, это вы можете сделать у продавцов кровельных материалов.

Равномерное расстояние между досками обрешетки

Чтобы равномерно расположить обрешетку, следует использовать указанный здесь шаг. Он обеспечит необходимую прочность кровли и сэкономит материал.

Объем досок обрешетки

Объем досок на обрешетку (для всей крыши). Это значение поможет вам при расчете стоимости пиломатериала.

Примерный вес досок обрешетки

Приблизительный вес всей обрешетки.

Как правильно произвести расчет водосточной системы кровли своими руками?

Без сомнения, ливневая канализация необходима для каждого дома. Такая система защищает фасад строения от намокания, продлевая срок эксплуатации облицовочных материалов и предотвращает подтопление подвала. Важным моментом выбора материалов для ливневки является расчет водосточной системы.

Сегодня все большую популярность набирают пластиковые элементы ливневого водоотвода. Это объясняется невысокой стоимостью комплектующих, легким монтажом и обслуживанием самой системы отведения сточных вод.

Еще одним преимуществом пластиковых конструкций является их заводское изготовление а, следовательно, и стандартные размеры, что позволяет довольно точно рассчитать необходимое количество материала, зная размеры крыши и примерные значения площади кровли.

Как производится расчет производительности ливневки

Основной критерий, который учитывается при выборе элементов ливневой канализации, является пропускная способность всей системы. Если расчет количества воронок, а также внутреннего диаметра труб и желобов водостока окажется неверным, то ливневка не будет справляться с большим объемом воды, стекающей с крыши.

Это приведет к неизбежному подтоплению фундамента дома и заливанию фасада. Чтобы рассчитать мощность или пропускную способность ливневой системы, необходимо:

  1. Знать среднегодовой уровень (максимальный и минимальный) количества осадков в регионе проживания.
  2. Произвести расчет площади кровли. При этом рассчитывать площадь всей крыши нет необходимости. Достаточно произвести расчеты самого большого ската (для многоскатной крыши). Эта величина и будет определяющим значением для всей системы ливневой канализации.

Расчет площади крыши

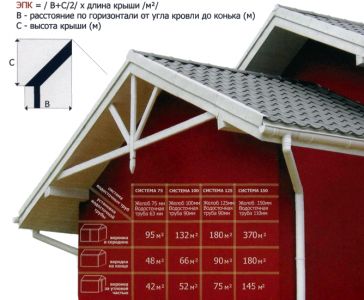

Для расчета площади самого большого ската кровли используется формула S=(A+B/2)×C, где:

  • A – горизонтальная проекция боковой части ската;
  • B – высота ската крыши (также по боковой проекции);
  • C – длина ската кровли.

Все измерения необходимо производить в метрах для получения необходимого значения площади.

Совет! При расчете внутреннего водостока для плоских кровель, формула немного видоизменяется: S=A×C.

Расчет нагрузки на водоотвод

Высчитав площадь кровли, нужно рассчитать максимальный объем осадков, который будет приходиться на единицу площади системы водоотведения. Для этого применяется следующая формула Q=S×q/10000, где:

  • S – площадь ската кровли, полученная ранее;
  • q – максимальный уровень осадков в регионе.

Полученное значение, измеряемое в литрах на секунду, позволяет выбрать сечение внутреннего диаметра водоотводящих труб и желобов, а также количество водоприемных воронок, необходимое для нормального функционирования всей ливневки.

Расчет количества элементов ливневой системы

Определившись с сечением ливневки, нужно рассчитать необходимое количество элементов системы. Такие подсчеты необходимы, чтобы монтаж производился без задержек и в то же время не приобрести лишние аксессуары. Чтобы произвести расчет водостока, достаточно знать несколько основных размеров:

  • длину карниза по периметру дома;
  • высоту стен здания.

Согласно этим размерам, а также используя данные, полученные в результате предыдущих расчетов, легко можно произвести количество необходимых материалов своими руками:

  • Произвести подсчет необходимого количества желобов довольно легко. Эти элементы ливневки имеют стандартные размеры. Длина металлических желобов составляет 2 метра, а пластиковых – 3 и 4 метра, в зависимости от производителя. Таким образом, зная длину карниза, легко найти нужное количество желобов. При получении промежуточных значений, например, 15,5 метра, нужно брать в большую сторону, то есть 16 метров желоба.
  • Угловые желоба и соединительные элементы. Количество угловых желобов внутреннего и наружного исполнения равно количеству углов крыши. Этот показатель зависит от сложности конструкции и количества скатов кровли. Соединительные элементы подсчитываются по количеству прямых и угловых желобов, а также воронок.

Совет! Соединительных элементов понадобится на одну единицу меньше, чем количество воронок и желобов. Например, для соединения трех желобов понадобится два соединительных элемента.

  • Заглушки необходимы, если производится расчет водосточной системы не замкнутого типа. Такие аксессуары устанавливаются на торцы крайних желобов и предотвращают перелив дождевой воды. При обустройстве замкнутой ливневой канализации, заглушки не нужны.
  • Количество воронок зависит от того, сколько будет водосточных труб. Устанавливается по одной воронке на каждую трубу. Чаще всего установку водосточных труб и воронок производят по углам дома. Но в некоторых случаях выгоднее установить одну трубу по центру фасада. В таком случае, водосточную трубу и воронку следует взять больше расчетного диаметра.
  • Метраж водосточных труб рассчитывается умножением высоты дома на количество стояков. Крепление труб к фасаду дома осуществляется при помощи монтажных хомутов, из расчета два крепления на 1,5–2 метра трубы.
  • Произвести расчет количества специальных креплений для воронок и желобов довольно легко. На каждую воронку устанавливается по два кронштейна. Шаг между кронштейнами для крепления желобов должен составлять 50–60 см.

Совет! Крепления (кронштейны) – самые недорогие элементы конструкции. Поэтому их лучше взять с небольшим запасом.

Рассмотренный материал наглядно демонстрирует легкость, с которой можно рассчитать и своими руками смонтировать водосточную систему для частного дома. Для этого не требуются особые навыки и глубокие познания инженерных нюансов, достаточно самостоятельно произвести некоторые замеры и подсчеты.

Кроме того, можно будет заранее учесть необходимость утепления и других дополнительных параметров.

Также можно будет заранее включить в планировку такие важные устройства ка снегозадержатели и т. п.

Так как крыши могут иметь различную форму, то и системы расчета параметров для каждой из них так же будут отличаться.

Чтобы правильно рассчитать высоту крыши необходимо обязательно учитывать ее форму, и количество скатов, без учета этих параметров расчеты будут неполными и нефункциональными.

Еще одним из важнейших действий является необходимость рассчитать высоту конька крыши.

Без этого параметра нельзя будет вычислить площадь крыши, то есть количество кровельных материалов, которое понадобится для постройки.

Кроме того, от высоты конька зависит длинна и конфигурация стропил.

В зависимости от формы крыши делятся на такие основные виды: односкатные, двускатные, четырехскатные и мансардные.

В случае расчета параметров каждой из них будет необходимо вносить различные изменения в порядок расчета, для получения надежных результатов.

Расчет высоты двускатной крыши

Наиболее простым способом можно рассчитать параметры односкатной крыши. но и двускатная, не вызывает особых проблем, любые ее параметры могут быть достаточно быстро обсчитаны.

Что бы рассчитать высоту двускатной крыши необходимо выбрать угол наклона кровли, который в наших условиях обычно составляет от 30 до 50 градусов.

При меньших значениях на крыше будет скапливаться много снега, при больших, усилятся ветровые нагрузки.

Схема расчета высоты и наклона двухскатной крыши

Вычислить собственно высоту крыши и конька двускатной крыши очень просто, для этого нужно ширину дома разделенную на 2 умножить на тангенс угла наклона.

Для этого достаточно воспользоваться таблицей значения тангенсов и калькулятором.

Весь расчет высоты по этой формуле не займет и двух минут.

Расчет высоты четырехскатной крыши

Четырехскатные крыши считаются наиболее прочной формой кровли, кроме того они отличаются отличным внешним видом.

Кроме того именно на четырехскатных крышах проще всего монтировать сложные конструкции, такие как чердачные окна.

Выделяют две разновидности таких крыш #8212; шатровые и вальмовые

Шатровыми называют крыши, установленные на домах квадратной формы, их основной особенностью является идеальная симметрия с любой стороны.

Благодаря этому они могут выдерживать высокую ветровую нагрузку независимо от направления ветра.

Это делает эту форму кровли отличным выбором в тех местностях, где нет постоянного преобладания ветров определенного направления.

Вальмовые крыши достаточно сложны для постройки, но при этом являются одним из лучших вариантов для создания мансард.

В отличие от мансардных крыш вальмовые имеют намного более эффектный внешний вид, создают ощущение мощности и прочности.

Именно для такой формы крыш наиболее характерно использование встроенных «мансардных» окон.

Но широкому распространению данного вида кровли препятствуют сложность постройки, большое количество дорогих строительных материалов.

Кроме того, из-за достаточно больших углов наклона такие крыши нежелательно использовать в местностях с очень сильными ветрами.

Либо же потребуется дополнительное укрепление несущих конструкций, что увеличит и без того немалую стоимость кровли такой формы.

При расчете высоты этой крыши используется та же формула, что и для двускатной.

Но в отличие от нее рассчитать высоту четырехскатной крыши недостаточно, для того что бы получить все нужные для постройки данные.

В данном случае необходимо провести тщательный расчет длины конька и несущих стропил.

Это связано с тем, что форма крыши более сложная и ее прочность сильно зависит от правильно рассчитанных и подобранных несущих конструкций.

Расчет высоты мансардной крыши

Мансардными называют двускатные крыши, которые имеют излом на двух основных скатах. Он придает кровле характерный вид, такой тип крыши часто называют «ломаным».

Этот прием используется для того, что бы увеличить внутреннюю полезную площадь. Рассчитать высоту такой крыши несколько сложнее, чем двускатной, хотя расчет и основан на тех же принципах.

Сложность заключается в том, что скаты кровли имеют более одного угла наклона, и это нужно учитывать в расчетах.

Перед тем как рассчитать высоту мансардной крыши нужно тщательно подобрать углы наклонения скатов. Кроме того многие специалисты советуют использовать принцип золотого сечения.

Это означает, что контур крыши должен вписываться в окружность.

Благодаря использованию золотого сечения частично устраняется главный недостаток мансардных крыш – очень неэстетичный внешний вид.

Кровля, построенная по золотому сечению, выглядит значительно приятнее и эстетичнее.
