Как правильно запилить стропила на шатровой крыши

Четырехскатная крыша инструкция по сборке своими руками

Четырехскатная крыша #8212; та, у которой полностью или частично отсутствуют фронтоны, со всех сторон уложен кровельный материал. У нее может полностью отсутствовать коньковая часть – это шатровая крыша, или в центре находиться небольшой участок конька с двумя скатами #8212; вальмовая. Скат треугольной формы носит название «вальма».

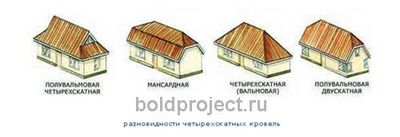

У шатровой все скаты – равносторонние треугольники, у вальмовой – два треугольника и две трапеции. На рисунке можно увидеть, что вальмовые крыши могут быть и более сложной конфигурации.

Видео руководство по проектированию четырехскатной крыши

Проектирование четырехскатной крыши.

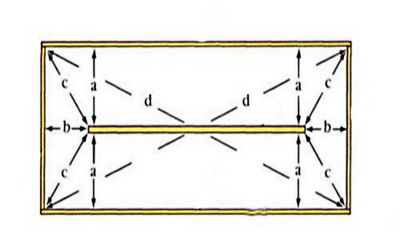

И шатровая, и вальмовая крыша требуют устройства более сложной, нежели у двускатной, стропильной системы. Проект четырехскатной крыши можно создать с помощью компьютерной программы. Если крыша четырехскатная будет строиться своими руками, и вы решили действовать самостоятельно, необходимо собрать соразмерный дому макет, по которому легко будет определить высоту крыши, длину конька и углы наклона скатов.

Зная эти параметры, можно сконструировать расположение стропил и рассчитать необходимое количество материалов.

Важно заметить, что в проект можно сразу заложить козырек над крыльцом. если таковой в дальнейшем вы собираетесь делать

Для того, чтобы не ошибиться с углами наклона скатов и подобрать достаточную толщину стропил, учитывайте исходные данные:

ветровую характеристику местности, низкая крыша лучше сопротивляется ветру;

возможную снеговую нагрузку, там, где снега много, делать уклон меньше 45 градусов нельзя;

вес самой крыши, с учетом полного заполнения кровельного «пирога», людей, обслуживающих кровлю, и возможных инженерных коммуникаций, закрепленных на ней.

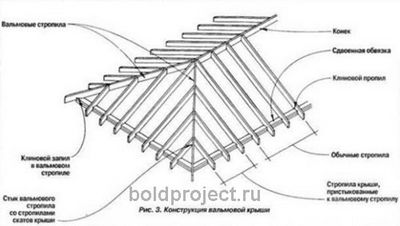

Стропильная система вальмовой крыши

Как более общий случай, рассмотрим конструкцию вальмовой крыши. Стропила, образующие ее каркас, неравнозначны и носят специальные названия.

Конек – каркас верхнего ребра крыши.

Вальмовые (угловые) стропила – так же образующие каркас четыре попарно расходящихся от концов конька к углам дома стропила.

Рядовые стропила – обычные стропила, отходящие от конька.

Наружные стропила – стропила, отходящие от угловых стропил.

Как бы хорошо ни была спроектирована крыша, своими руками заранее изготовить стропила с верными углами не получится. Выставлять их придется по шаблонам, изготовленным непосредственно по месту.

Порядок монтажа стропил четырехскатной крыши

Первым делом устанавливают верхнюю балку-мауэрлат, для которого в случае вальмовой крыши используется брус 150х100. Балки перекрытия кладут на доску 150х50 для надежности конструкции.

Затем приступают к установке конька. Для укладки конькового бруса нужно выстроить специальную несущую конструкцию – ни в коем случае не опирают конек на балки перекрытия. По центру, от стены до стены, под будущим коньком на ребро укладывают две доски 150х50 с зазором 50мм. который обеспечивают несколько прокладок.

Этот зазор требуется для того, чтобы в него вошла изготовленная из таких же досок «скамья» под конек. Это перекладина, уложенная на три стойки, средняя из который располагается строго по центру дома. Вертикальность скамьи достигается использованием временных укосов. Контроль отвесом и уровнем – обязательное условие на этом этапе.

Следующий шаг – укладка рядовых стропил. Шаблон для определения торцевых углов и места расположения углового запила под мауэрлат удобно выполнить, используя небольшие отрезки брусков 50х50, положенных на конек и мауэрлат. Постарайтесь не укладывать стропила в тех местах, где в мауэрлате находится шпилька.

Когда рядовые стропила, в том числе и на вальмах, уложены, наступает черед угловых стропил. Как правило, они изготавливаются из сдвоенных досок. По углам к мауэрлату с внешней стороны прибиваются дополнительные отрезки бруска 100х50, запиленные под углом 45 градусов – для создания опоры для толстого стропила. Для разметки и создания шаблона используется временно уложенный на мауэрлат торцом отрезок доски и натянутый шнур. Угол измеряется транспортиром. Шаблон, изготовленный для одного угла, необходимо сверять, так как геометрия стен дома может отличаться от идеальной.

Уложив вальмовые стропила, заканчивают каркас монтажом наружных. Главное условие – обеспечение строгой перпендикулярности этих стропил и мауэрлата.

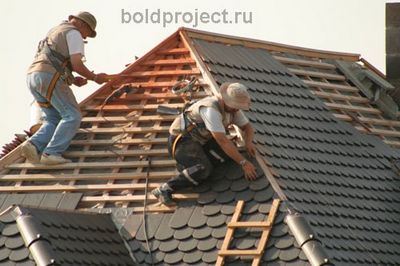

Вальмовые стропила обеспечивают надежными упорами, скамью из – под конька опускают, подпиливая стойки. После этого выполняют обрешетку с тем шагом, который диктует выбранный кровельный материал, и последовательно укладывают каждый слой кровельного «пирога».

Видео по правильному монтажу

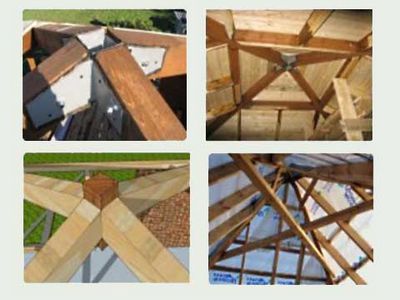

Стропильная система шатровой крыши: сопряжение ее отдельных частей

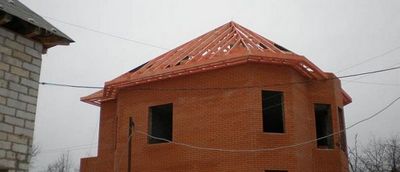

Шатровая кровля может быть многоскатной, трапециевидной, купольной и другой. Самым важным условием при ее монтаже является соблюдение симметрии.

Конструкция имеет аэродинамические свойства, способна выстоять даже перед прямым шквальным ветром, предотвратить проникновение влаги и потоков холодного воздуха в чердачное помещение. Для многих этот тип – самый привлекательный.

Шатровая крыша имеет и некоторые недостатки. Например, высокая степень сложности ее конструкции, площадь мансардного чердачного этажа получается намного меньше, чем в случае двускатной.

Расчет шатровой крыши ↑

Для строительства шатровой крыши необходимо провести тщательнейшие расчеты. К ним приступают только после определения формы кровли и угла наклона скатов.

Чаще всего в основании лежит квадрат, тогда ее боковыми гранями будут выступать равнобедренные треугольники. Таким образом, для расчета полной площади крыши в этом случае необходимо:

• посчитать площадь ската (площадь равнобедренного треугольника);
• умножить результат на четыре;
• посчитать площадь свесов карниза (площадь равнобедренной трапеции);
• все полученные данные необходимо сложить.

Конструкция стропильной системы ↑

Под стропильной системой для шатровой крыши подразумевают конструкцию, которая включает:

• Стропила диагональные (накосные), расположенные по углам каркаса. Один его конец опирается на мауэрлат, а другой – на ноги стропил. На данный элемент приходится довольно существенная нагрузка, так как они служат основанием для нарожников (ног).
• Нарожники. которые крепят к накосным.
• Мауэрлат – это балки, которые служат опорой для нижних концов стропил.
• Коньковые и боковые прогоны
• Прогоны, лежни, ригели, всевозможные дополнительные опоры, которые придают конструкции необходимую жесткость и другие.

На какой именно элемент опирается система зависит от материала, из которого построен дом:

• деревянный каркасный – верхняя обвязка;
• каменный и кирпичный – мауэрлат;
• сруб – верхние венцы.

Монтажные работы по установке ↑

Основные узлы и стропила собирают из пиленых досок, бревен и бруса на земле, используя заранее подготовленный шаблон. Толщину материала определяют, исходя из длины стропильной ноги, шага, длины нарожника, уклона крыши и предполагаемых нагрузок.

Первоначальная сборка строительных конструкций для каменных и кирпичных домов также производится на земле по мауэрлатам. В деревянных строениях опорой является специальная верхняя обвязка и верхние венцы срубов.

• Начинают с постройки основания – на стены укладывают лежни и мауэрлаты. Надо учесть, что в случае кирпичной кладки используют прокладочный материал с высокой влагостойкостью. На них настилаются подмости.
• Накосные стропила поднимают из противоположных углов и соединяют в коньковом узле. Любая врезка в мауэрлат может его ослабить, поэтому желательно использовать врезанную балку.
• Поднимают оставшиеся накосные, подгоняют врубки и скрепляют в коньке при помощи затяжек. Отличие шатровой крыши от других четырехскатных в том, что в ней нет прогона и накосные (диагональные) соединены в коньковом узле. Добавочную прочность такому виду придает дополнительная стойка в центре, выступающая в качестве подпорки.
• В скатах устанавливают подкосы, раскосы и диагональные связи, чтобы обеспечить со стороны фронтонов сопротивление ветровым нагрузкам
• На последнем этапе устанавливают нарожники со стойками и подкосами. Добавочную жесткость стропильных ног обеспечивают дополнительные опоры – шпренгели.

Главным условием при монтаже шатровой крыши является установка диагональных стропил строго под прямым углом (90 градусов).

Стропила в обязательном порядке скрепляют со стенами:

Деревянные стены – при помощи металлических скоб стропила фиксируют к второму венцу.

Каменная и кирпичная стена – из проволоки (4-6 миллиметровая) делают хомуты и надевают на стропила, закрепив концы за вбитый в стену штырь .

Чтобы стена оказалась защищенной от воды, необходимо установить свесы, как минимум на полуметровом расстоянии от наружной поверхности стены. Если они выступают недостаточно, их удлиняют, то есть к ним прибивают на ребро обрезки досок, так называемые, «кобылки».

Теперь все готово к укладке обрешетки, гидро-, пароизоляции и кровельного материала.

stylekrov.ru

Как сделать стропильную систему шатровой крыши своими руками

Четырёхскатная крыша получила название шатровой благодаря внешнему сходству с конструкцией обычного шатра и характеризуется наличием четырех равнобедренных треугольников, которые сходятся в центральной точке под одним углом. Однако в последнее время довольно часто можно встретить их необычного вида, отличающиеся наличием значительного количества скатов или абсолютно симметрично круглые. Несмотря на кажущуюся простоту схемы шатровой кровли, процесс возведения требует знания некоторых особенностей и нюансов.

Варианты шатровых крыш

По своим конструкционным особенностям шатровые кровли относятся к категории вальмовых крыш. имеющих верхнюю точку, с расхождением из неё трёх или более скатов. Основное отличие шатровой конструкции представлено отсутствием конька, что делает возможным выполнять кровельное покрытие на строениях, обладающих правильной формой. Такая крыша пользуется особой популярностью среди дизайнеров, которые могут воплотить свои идеи в создании купольных или конических форм кровли.

Купольная кровля является разновидностью и имеет необычную и привлекательную круглую форму. Следует учитывать, что использовать такую кровлю для всего дома невозможно, поэтому купольные элементы используются для отдельных участков крыши.

Круглая кровля идеальный вариант для высоких строений, которые расположены в ветреных климатических зонах. Обтекаемая купольная форма снижает воздействие ветра и исключает даже минимальное повреждение кровельных материалов.

Особенности устройства стропильной системы

На первом этапе устройства необходимо определиться с видом стропил, которые могут быть висячими или наклонными.

Висячие стропила будут иметь упор в наружные стены возведённой постройки, но строить и выполнять ремонт такой крыши достаточно сложно. Наклонный вариант стропил более удобен для монтажа и выгоден с экономической точки зрения. Наклонная стропильная система является идеальной конструкцией при возведении крыши с кровельным уклоном менее сорока градусов.

Кроме того следует учитывать, что для стропильной системы шатровой крыши необходимы очень надёжные крепления и качественный строительный материал, что обусловлено высокой нагрузкой.

Лучшее решение для получения надёжной и прочной конструкции заключается в использовании балочно-затяжного устройства в совокупности с подкосами и стойками. Весь пиломатериал, планируемый к использованию для возведения шатровой крыши, должен быть обработан защитными составами и огнеупорной пропиткой.

Брус мауэрлата необходимо установить по периметру сооружения или в месте крепления стропильных ног, которое определяется в соответствии с чертежом. При креплении к кирпичным сооружениям. опорный брус следует расположить на внутренней стеновой части и обязательно выполнить гидроизоляцию.

В деревянных зданиях в качестве мауэрлата может быть использована верхняя часть сруба или выполнена верхняя обвязка на каркасном сооружении.

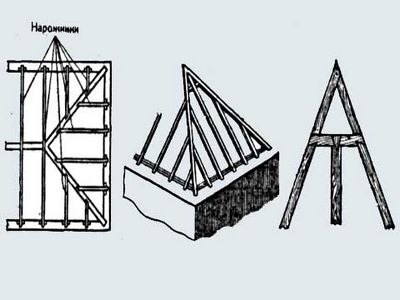

Сама стропильная система шатровой кровли состоит из следующих основных элементов:

• диагональные или накосные стропила;
• укороченные скатные стропила или нарожники.

Кроме того, требуется использование стоек, подкосов, ригелей, лежней, шпренгелей и прогонов.

Внутреннее устройство

Как и на любых типах кровли, внутреннее устройство шатровой крыши требует внимательного отношения и начинается с выполнения качественной гидроизоляции. Технология предполагает настил гидроизоляционной плёнки снизу вверх с нахлестом с десять сантиметров. Нижняя часть материала должна располагаться на карнизной планке, а верхнюю часть следует обустроить около конька.

Поверх гидроизолирующей плёнки набивается контробрешетка, необходимая для удержания гидроизоляции в исходном положении и обеспечения вентиляции всей конструкции. Бруски контробрешетки располагают вдоль стропил. Отделка изнутри помещения выполняется утеплителем и пароизолирующим материалом. Дальнейшая отделка зависит от личных предпочтений.

Расчёт конструкции

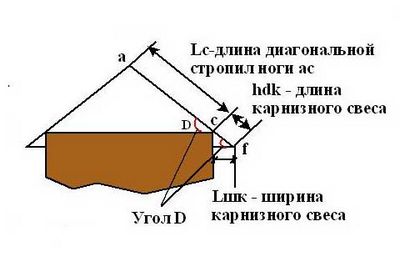

С целью облегчения расчётов целесообразно пользоваться специальной замерной рейкой из фанеры с шириной в пять сантиметров и таблицей соотношений между длиной стропил и их расположением .

Длина стропильного свеса определяется умножением горизонтальной проекции на табличный коэффициент или по формуле А2+В2=С2, где А и В являются показателями горизонтальных и вертикальных проекций. Угловые или накосные элементы характеризуются наличием косого среза, необходимого для закрепления к коньку, который обладает двойным скосом. Площадь вальм рассчитывается по теореме Пифагора.

Кроме того, всегда есть возможность воспользоваться специальными программами и строительными калькуляторами, позволяющими с максимальной точностью произвести все необходимые расчёты.

Проведение монтажных работ

Выполнение монтажа относится к очень ответственным этапам и производится в несколько действий:

• установка вертикалей для конькового бруса;

• пирамидальная крыша оснащается одной стойкой в середине конструкции;

• укладка диагональных стропил, которые должны обладать строго одинаковой длиной;
• установка накосных стропил;

• монтаж рядовых стропил с стандартным шагом в шестьдесят сантиметров и закреплением посредством врубки на мауэрлат и к коньку;

• закрепление на диагональных направляющих подготовленных нарожников, которые позволят связать мауэрлат и накосные брусья под прямым углом относительно кровельного конька;

• проконтролировать, чтобы в процессе крепления рядовые брусья не соприкасались к точкам фиксации мауэрлата.

Усиление кровельной конструкции прямо пропорционально габаритам строения. При необходимости следует установить добавочный шпренгель, на который монтируются стойка или шпренгельная ферма. При наличии очень большой площади здания целесообразно выполнять диагонали двойными балками.

Подробнее о расчете и возведении стропил своими руками смотрите в видео.

• стропильная конструкция шатровых крыш относится к максимально сложным кровельным системам среди всех существующих разновидностей;

• для обустройства шатровых крыш может быть использован абсолютно любой кровельный материал;

• отсутствие фронтонов позволяет значительно сэкономить материал для стен сооружения и использовать в процессе строительства относительно короткий вариант стропил;

• строительство коньковой и стропильной конструкций подразумевают применение пиломатериала из одной и той же породы древесины.

Сложность каркаса шатровой кровли легко компенсируется высоким уровнем аэродинамики крыши, которая позволяет противостоять очень сильным ветрам, а также делает возможным обустройство полноценного чердачного помещения.
