Правильная стропильная система крыши

Как сделать стропильную систему своими руками

Крыша имеет большое значение для целостности всего дома. Поэтому многих интересует, как правильно собрать стропильную систему, чтобы она была надежной, и в скором времени ее не пришлось ремонтировать. Видов крыш существует много, некоторые из них можно увидеть на фото, но наибольшей популярностью пользуются односкатные и двухскатные конструкции. Давайте разберемся, как сделать стропильную систему правильно.

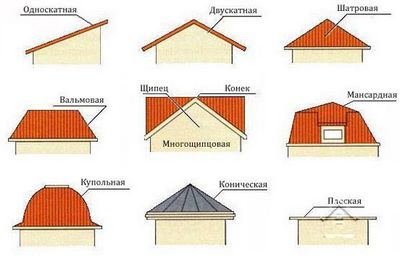

Виды крыш

Прежде чем перейти к тому, как делать стропильную систему, нужно разобраться с тем, что представляют собой распространенные виды крыш.

Односкатная крыша – самая простая, с ее созданием сможет справиться даже человек, не имеющий большого опыта в строительстве. Однако такой вид кровли используют в основном при постройке хозяйственных строений. Для жилых домов обычно делают двухскатные или мансардные (ломаные) крыши. Эти конструкции более сложные, но и с ними можно легко справиться своими силами, если знать, как делать стропила двускатной крыши и следовать всем рекомендациям специалистов (прочтите: Стропильная система двускатной крыши и ее составляющие ).

Самые надежные кровли – вальмовые, они могут противостоять даже огромным нагрузкам. Их рекомендуется делать в тех регионах, где выпадает много снега и часто дуют сильные ветра. Но и конструкция их очень сложная, так что их возведение лучше доверить профессионалам.

Шатровая (четырехскатная) крыша используется при строительстве квадратных зданий, по своей конструкции она является разновидностью вальмовой кровли.

Самая сложная крыша – крестовая. При ее сооружении используются сложные конструктивные элементы – ендовы (разжелобки). Эти диагональные вспомогательные стропила устанавливают в качестве дополнительных элементов. При строительстве такой сложной крыши спешка недопустима. В области разжелобков скапливается основная часть снега, и того, как сделать стропила в этих местах, зависит надежность кровли.

Каждый вид крыши состоит из стропил и кровельного покрытия. Стропила являются несущей частью крыши, а поверхность кровли – ограждающей частью.

Виды стропил

  • подкосами;
  • стойками;
  • одновременно подкосами и стойками.

То, как правильно сделать стропила, зависит от пролета между наружными стенами. Брус 10х10 сантиметров используется для создания конькового прогона. Лежень и мауэрлат можно изготовить из бревен, отесав их на два канта, или же взяв брус 10х10 сантиметров.

При оформлении конькового узла необходимо к мауэрлату и прогону прибить большими гвоздями специальные хомуты, сделанные из стальной полосы, учитывая сечение мауэрлата. Можно и не использовать стальные хомуты, но тогда необходимы скрутки из толстой проволоки диаметром 6 миллиметров.

Относительно того, как сделать стропила для крыши кирпичного или каменного дома, то на кладку нужно уложить мауэрлат. Для его надежного закрепления рекомендуется поставить под каждую стропильную ногу отрезок бревна или бруса около 50 сантиметров. Потом их с помощью хомутов прикрепляют к металлическим крюкам, которые были предварительно установлены на 30 сантиметров ниже мауэрлата.

У многих возникает вопрос насчет того, как сделать стропила на крышу деревянных домов. Стропила в деревянных зданиях укладывают на верхний венец стены. Дощатую стропильную ферму можно создать с помощью ригеля или с пролетами (6-8 сантиметров). Ее конструктивные элементы обустраиваются следующим образом. Делают одинарную затяжку при помощи досок, толщина которых равняется толщине стропил. Для двойной затяжки используют более тонкие доски (толщиной от 40 миллиметров). Для ригеля и накладок берут 30-миллиметровые детали.

Чтобы крыша могла противостоять ветровым нагрузкам, в поперечном направлении, в каждом скате, нужно установить пару диагональных связей, которые можно сделать с помощью доски толщиной 30-40 миллиметров. Для наслонных стропил между двумя соседними стойками и под коньком рекомендуется устанавливать раскосы. Их можно не использовать, если планируется делать по обрешетке косой (диагональный) настил (прочтите также: Установка стропил своими руками, их виды и особенности ).

Как определить сечение стропил

До того, как правильно положить стропила, нужно определиться с их сечением.

Данный параметр зависит от:

  • размеров пролета;
  • предполагаемой нагрузки (силы ветра, веса снегового покрова и кровельного материала);
  • шага и угла установки стропил (уклона кровли).

Для регионов с умеренным климатом рекомендуется устанавливать двухскатную крышу с уклоном от 30 градусов, с шагом стропил от 120 сантиметров (читайте: Как ставить стропила на дом ).

Существует зависимость сечения стропил от длины стропильной ноги.

Выражается она в следующем:

  • при шаге в 300 сантиметров используются брусья сечением 10х12 сантиметров или доски сечением 6х14, 8х14 или 4х18 сантиметров;
  • при шаге в 400 сантиметров используются брусья сечением 10х16 сантиметров или доски сечением 6х20, 8х20 сантиметров;
  • при шаге в 500 сантиметров используются брусья сечением 10х20 сантиметров или доски сечением 8х22 сантиметра.

В конструкциях, в которых использовались подкосы, можно немного уменьшить высоту бруса или доски.

После того, как стало понятно, как построить стропила, можно приступить к их установке. Для перемещения и поднятия деревянных конструкций будет не лишним позвать кого-нибудь на помощь (читайте также: Как рассчитать стропила на крышу ).

После установки стропил можно заниматься кровлей. Данную работу необходимо провести максимально быстро, чтобы стропильная система не намокла. Лучше всего заниматься установкой стропильной системы и обустройством кровли в солнечную летнюю погоду, когда мало дождей. При сильном ливне пострадает не только сам дом, но и отсыреет стропильная система, из-за чего могут нарушиться ее размеры, а значит, не получится положить кровельный материал правильно (прочтите обязательно: Монтаж и размеры стропил для крыши ).

Кровельное покрытие необходимо выбирать с учетом уклона крыши. Также выбор материала для кровли зависит от финансовых возможностей. Чем большим будет угол уклона кровли, тем больше средств потребуется на создание крыши – это связано с увеличенным расходом материалов. Однако крутые кровли лучше отводят дождевую воду и снег, поэтому они являются более надежными и дольше не потребуют ремонта. Но учитывая огромный выбор кровельных материалов на рынке, с этим не возникнет никаких сложностей.

Создание стропильной системы на баню

Что касается того, как сделать стропила на баню, то лучше выбирать двухскатную крышу – тогда в строении будет чердачное помещение, которое можно использовать для хранения веников и прочих банных принадлежностей (прочитайте: Строим крышу бани своими руками ). Таким образом, желательно создавать стропильную систему под двухскатную крышу, так как сделать двухскатную крышу проще и практичнее.

Строительство стропильной системы – нелегкая задача, ведь от качества работы будет зависеть ее надежность и вероятность того, что она прослужит долгие годы без необходимости проведения ремонта. Если нет уверенности в собственных силах, лучше обратиться к профессионалам, которые смогут возвести крышу правильно. Если крыша будет сделана с учетом всех требований и с соблюдением малейших нюансов, многие годы не придется заботиться о ее состоянии. Читайте также: Стропильная система своими руками: материал, расчеты, установка .

Стропильная система двускатной крыши

Двускатная крыша благодаря простой, надежной и презентабельной конструкции популярна уже много лет. В зависимости от величины наклона скатов, ее используют в регионах с различным количеством осадков. Стропильная система двускатной крыши обеспечивает естественный сход осадков.

Модели двускатной крыши

  1. Симметричная – оба ската имеют одинаковую длину и монтируются под одним углом. Такая крыша представляет равнобедренный треугольник с тупым или острым углом.
  2. Ломаная крыша создается для размещения мансардной комнаты, ее стропильная система подразумевает сложную, двухуровневую конструкцию.
  3. Различные углы скатов – это оригинальная конструкция, подчеркивающая необычную архитектуру дома.

Значение угла наклона

Угол наклона выбирается после анализа нескольких показателей: вида кровельного покрытия, количества осадков, ветровой нагрузки. Для регионов с обильными осадками рекомендуется маленький угол скатов, но не меньше 5 градусов. На крутой поверхности не задерживаются снежные массы. Пологие кровли с тупым углом скатов подойдут для ветреного климата.

Стропильная система двускатной крыши должна соответствовать принятым нормам безопасности и строиться согласно стандартам.

Системы стропил

Несущие элементы и стропила принимают на себя нагрузку от внешних сил и перераспределяют ее на стены здания. От их надежности зависит прочность всей крыши. При сооружении конструкции используют две системы устройства стропил:

  • Висячие – стропильные ноги имеют две точки опоры на стенах здания. Они испытывают нагрузку на сжатие и изгиб. При расстоянии пролета, превышающем 8 метров, требуется установка бабки с подкосами. Чтобы снизить воздействие стропил на стены здания, их соединяют затяжкой.
  • Наслонные – эти брусья имеют опору на внутреннюю стену или специальную конструкцию.

При невозможности использовать одну из систем в чистом виде, прибегают к гибридной конструкции, позволяющей чередовать висячие и наслонные стропила.

Расчет материалов

Устройство стропильной системы двускатной крыши позволяет провести расчеты самостоятельно, опираясь на знания геометрии. Для вычисления площади конструкции нужно установить длину ската. Количество необходимого материала зависит от угла наклона. Острый угол позволяет сэкономить, но при этом минимизируется чердачное пространство.

Высоту конька, длину стропил и площадь крыши рассчитаем с помощью геометрических формул. Для наглядности подойдет схема дома. Пример – возьмем угол наклона ската в 45 градусов, ширина дома (основание равнобедренного треугольника) – 6 м, длина – 10 м.

Сначала делим треугольник пополам высотой, опущенной из верхнего угла. Получается два прямоугольных треугольника, а один их катетов – искомая высота кровли. Высота делит равнобедренный треугольник пополам, значит, один катет – 3 м. Второй вычислим по формуле:

Зная катеты, по теореме Пифагора рассчитаем гипотенузу, которая является стропилом:

Длина стропила будет равнять квадратному корню из 18, приблизительно 4, 25

Количество стропил высчитывается делением общей длины на шаг (0,6 м):

10. 0,6 = 16,6 – это значение нужно удвоить.

Площадь вычисляем, перемножив длину ската и дома и, умножив значение на 2:

4,25 × 10 × 2 = 85 м 2 .

Используя различные формулы, можно подсчитать необходимое количество материалов.

Установка стропильной системы

Несущим основанием для крыши является мауэрлат – прочный брус сечением 150×150 мм из обработанных хвойных пород дерева. Его крепление выполняется на анкера, замурованные в верхнем ряду кладки. Они должны возвышаться на 2–3 см над брусом, чтобы обеспечить место для закручивания гайки. Под мауэрлат настилается слой рубероида для защиты от влаги. Между стенами укладывается поперечный брус, скрепляющий мауэрлат и оберегающий от продольных нагрузок. Для поддержания конька укладывают специальный брус вдоль ската – лежень, с сечением равным мауэрлату. При значительной ширине здания необходима установка прогонов.

Сечение стропил обусловлено шагом и длиной стропильного элемента, обычно это доски 50×150 мм. Стропильные фермы проще собирать на земле и готовыми подавать на крышу. Для шаблона берутся две доски, равные по длине стропилам, и соединяются гвоздем. Свободные концы укладывают на опоры, получившийся угол фиксируют перекладиной. Места и форму запилов отмечают при помощи второго шаблона, изготовленного из фанеры. Брусья скрепляются под нужным углом болтами, на них выполняются запилы, а после фермы поднимают наверх для монтажа.

Первыми устанавливаются стропила на фронтонах. К мауэрлату они крепятся с помощью уголков или скоб. Первые фермы выставляются строго по уровню. Между ними протягивается шнур, являющийся ориентиром для установки остальных элементов.

Чтобы придать достаточную жесткость всей конструкции к стропильной ноге крепятся подкосы и ригели. Коньковый прогон крепится болтами к каждой стропильной ферме. Этот соединительный элемент должен изготавливаться из прочного бруса.

При значительной ширине здания необходима установка прогонов, это горизонтальный брус размером в 50×150 мм, поддерживающий стропила. Для его монтажа устанавливают вертикальные стойки, опирающиеся на лежень. Эти элементы станут основой каркас для чердачного помещения.

Чтобы избежать стекания воды на стены, необходимо предусмотреть свес, для этого стропила делают свисающими на 30 см или прикрепляют дополнительные доски «кобылки».

На готовые стропила набивается обрешетка, для каждого кровельного материала подбирается нужный шаг, для битумной черепицы выполняется сплошной настил. Утепление кровли – важная часть строительства. Сократить до минимума теплопотери можно, грамотно уложив утеплитель. Для этого берется базальтовая вата, ширина материала равна шагу между стропилами, что позволяет быстро и надежно выполнить утепление. Обеспечить надежную защиту кровли от влаги поможет укладывание гидроизоляции.

Симметричная модель двускатной крыши является самым простым в возведении и надежным при эксплуатации вариантом. Нагрузка в стропильной системе распределяется равномерно, что позволяет продлить время службы конструкции. Наглядные видео уроки помогут освоить тонкости работы.

Видео

В этом видео объясняется, как строить стропильную систему двускатной крыши:

В этом видеоролике вы можете увидеть стропильную систему на примере одной двускатной крыши:

Как поставить стропила на дом, когда нужно делать срочно?

Необходимые инструменты и материалы

Установку стропил лучше доверить специалистам, крыша – не тот элемент здания, с которым можно экспериментировать. Однако знать азы и особенности того, как поставить стропила на дом, необходимо, хотя бы для того, чтобы проконтролировать качество работы и уметь соорудить несложную стропильную конструкцию.

Содержание
  1. Как правильно поставить стропила на дом – разберемся с терминами!
  2. Как правильно установить стропила – наслонные или висячие?
  3. Как ставить стропила на крышу – что за чем?

1 Как правильно поставить стропила на дом – разберемся с терминами!

Если большинство людей мало-мальски представляет себе, что такое стропила, то вот с остальными терминами, встречающимися в деле кровельщика, может возникнуть проблема. Мауэрлат, ригель, лежень, стойка, подкос, прогон – вряд ли тут обойтись без помощи специализированной литературы или опытного строителя! Впрочем, если вы читаете эту статью, то вполне обойдетесь и без них.

  • Мауэрлат – традиционно это деревянная балка сечением 15*15 см, которая выполняет роль крайней нижней опоры для стропил, распределяя нагрузку от точек стыкования стропил на всю верхнюю площадь стены. В последнее время вместо дерева часто используют металл, для мауэрлатов это швеллеры и двутавры. Мауэрлат устанавливается с небольшим отступом от внешнего края стены и закрепляется. Для предотвращения гниения и коррозии снизу балки изолируются рубероидом или другим водонепроницаемым материалом. Именно с этого элемента зачастую и начинают установку стропил.
  • Лежень – дополнительный брус для распределения нагрузки от стропил по всему периметру стен. От мауэрлатов отличаются тем, что лежни устанавливаются внутри сложных стропильных конструкций, то есть они не являются обязательным элементом крыши, а лишь дополнением в нужных случаях.
  • Стойка – вертикальный брус, который усиливает стропильную конструкцию изнутри. На стойки устанавливаются в свою очередь прогоны, которые подпираются подкосами – наклонными брусами, которые поддерживают горизонтальные элементы и противодействуют сжатию или перекосу конструкции.
  • Прогон – горизонтально расположенная балка, которая перпендикулярно пересекает стропила по всей длине крыши. В конструкции кровли можно выделить три типа прогонов – коньковый (на котором сходятся стропила вверху крыши), боковые прогоны и мауэрлаты, о которых написано выше.
  • Ригель — балка, которая устанавливается между стропильными ногами, увеличивая прочность конструкции и ее устойчивость. Обычно сечение ригелей – 10*15 см.
  • Стропильные ноги или стропила – балки, на которые непосредственно и устанавливается кровельное покрытие. Стропила – это также общее название для всей стропильной конструкции. Для этого элемента используют брус сечением 10*15 см. Для изготовления дощатой стропильной системы применяется сосновая доска с сечением 50*150 мм или 60*200 мм.

Перед установкой элементов необходимо точно рассчитать их количество, а также учесть возможные нагрузки на стропила: они могут быть одними при установке шифера, другими для черепицы и третьими для листов профнастила .

Например, односкатная крыша, сооруженная из минимального количества элементов, с легкостью выдержит листы металла или шифера, тогда как под черепицей со временем стропила могут деформироваться, прогнуться, а значит, вам потребуется дополнительно укрепить конструкцию стойками или подкосами, а также использовать брусья с большим сечением.

2 Как правильно установить стропила – наслонные или висячие?

Стропильные конструкции разделяют на две группы – наслонные и висячие. Висячие стропила обычно сооружаются на кровлях зданий без внутренних несущих стен. Висячая конструкция опирается на коньковый прогон и мауэрлаты, а внизу скрепляется затяжками, которые не дают стропилам под воздействием нагрузки разъехаться в стороны. Следует отметить, что на висячие стропила уходит гораздо больше лесоматериала, поскольку этим обеспечивается их устойчивость. Сэкономить древесину можно на дощатых стропилах, поскольку на варианты из бревен уходит на 15-20 % больше лесоматериалов.

Наслонные стропила устанавливаются на тех зданиях, внутри которых есть несущие стены, поскольку для этого типа нужны минимум три точки опоры. Наслонными элементами можно перекрыть пролет максимальной длиной до 6,5 метров. Если есть необходимость увеличить ширину перекрываемой площади, то этого легко достичь за счет установки дополнительных опор: при одном дополнительном стояке ширину можно увеличить до 12 метров, а при двух – до 15!

В зависимости от сечения брусьев, которые применяются для изготовления стропильных ног, шаг расположения стропил варьируется от 0,8 до 1,2 м. Нижние концы в наслонном типе стропильной конструкции упираются в мауэрлаты, а верхние – в прогоны. Сооружение подстропильной рамы, включающей прогоны, стойки и подкосы, обеспечивает особую устойчивость стропильных ног. Такой тип чаще всего применяется в частном строительстве, поскольку с одной стороны получается крепкая и надежная крыша, а с другой стороны наслонные стропила весьма экономны – древесины на них, по сравнению с висячими, нужно в разы меньше. Довольно часто кровлю сооружают, комбинируя оба типа.

Лучшие цены на технику и инструменты

3 Как ставить стропила на крышу – что за чем?

Для начала, руководствуясь подробными инструкциями, как рассчитать количество бруса на дом. которые приведены в отдельной статье, вычислите, сколько вам необходимо материала. Перед установкой элементов стропильной конструкции их необходимо обработать составами против грибков, насекомых и антипиренами, препятствующими воспламенению. Потратившись на эти составы перед тем, как ставить стропила на крышу, вы продлите срок их эксплуатации на десятки лет.

Как ставить стропила на крышу - пошаговая схема

Шаг 1: Установка мауэрлатов

Самым важным соединением в наслонных вариантах считается место опоры стропильной ноги на мауэрлат. Именно с закрепления мауэрлата и начинается установка. Для этого предварительно бетонируются в стенах металлические штыри, которые уходят вглубь стен как минимум на 40 см. Для этих же целей будут пригодны и проволочные скрутки, диаметр которых будет не меньше 6 мм.

Шаг 2: Делаем макет

Поднимите наверх два бруса, которые будут стропильными ногами. Вырежьте выемки на левой и правой ноге для упора в мауэрлаты, не забудьте пометить для себя, к какой стороне какой брус относится. Установите брусья, соединив их вверху, чтобы сделать пометки для выемок в верхней их части. Выемки нужны для того, чтобы сделать соединение с упором, а не внахлест – такое считают крайне ненадежным даже при сильном укреплении гвоздями.
