Правильная установка стропил двухскатной крыши

Устройство стропильной системы двухскатной крыши: сборка и установка

Чтобы строение было максимально прочным, надежным и долговечным устройство стропильной системы двухскатной крыши должно быть продумано еще на этапе разработки проекта дома. Грамотно выполненная конструкция должна быть способна справиться с постоянными нагрузками, скажем, весом кровли, а также с временными, которые преподносит природа – снеговыми, ветровыми, дождевыми. Самым оптимальным считается план двухскатной крыши, в котором стропильные ноги своими концами упираются в опорный брус, так называемый мауэрлат. и особым образом фиксируются. В этом случае нагрузку удается равномерно распределить по периметру дома.

Конструкция системы стропил ↑

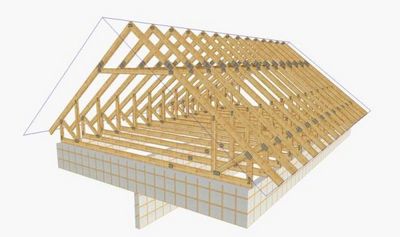

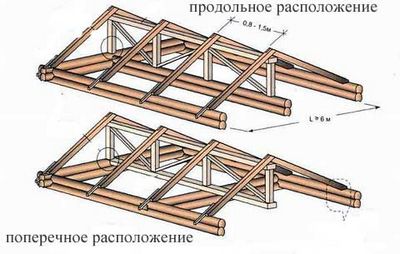

Как уже было отмечено, залогом прочности любой крыши является ее стропильная система. По конструкции они подразделяются на наслонные и висячие .

Висячая ↑

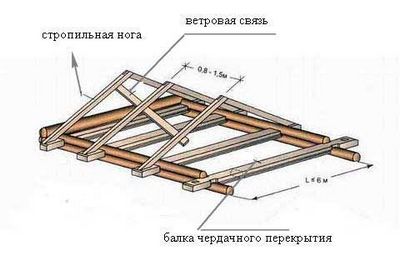

Висячие стропила представляют собой брусья, имеющие только две точки опоры, а именно стены дома. На каждую ногу в этом случае действуют в основном нагрузки двух типов – изгиб и сжатие.

Висячие передают по горизонтали приходящуюся на них нагрузку (вес кровли, снеговую, ветровую) на свои точки опоры, то есть на стены, как разводящее усилие. Для снижения его влияния стропила соединяют деревянной или металлической затяжкой. В стропильное устройство ломаной двухскатной крыши подобные затяжки – балки перекрытия. При величине пролета от 8 м, под каждую ферму дополнительно устанавливают бабки с подкосами.

«Фермой» называют 2 стропильные ноги, которые соединены между собой и усилены раскосами.

Наслонная ↑

Наслонные стропила представляют собой брусья, имеющие промежуточную подпорку, которая опирается на дополнительные опоры или внутреннюю стену дома. Основное воздействие этой системы на опоры – изгиб. В несущей конструкции крыши можно использовать только наслонные, если промежуточные опоры находятся друг от друга на расстоянии до 6.5 м.

Устройство двухскатной крыши может предполагать наличие обоих типов как наслонных, так и висячих.

Наслонная конструкция легче, чем система висячая или комбинированная.

Схема также может содержать элементы будущей мансарды. Вертикальные стойки, укрепленные подкосами и ригелями, которые устанавливают в этом случае, могут служить в будущем частью мансарды. Опорой для них служат балки перекрытия.

Установка стропильной системы ↑

Способы монтажа мауэрлата ↑

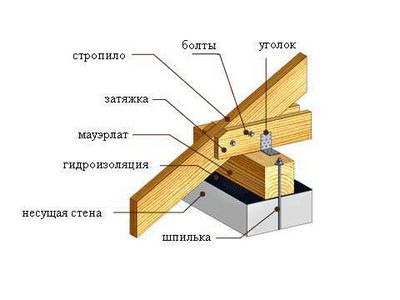

В домах, которые сложены из бревен или бруса, опорой нижней части стропил служит верхний венец, а в кирпичных или каменных – специальный опорный брус, мауэрлат. Его укладывают на гидроизоляционную прокладку с внутренней стороны стены по чердаку.

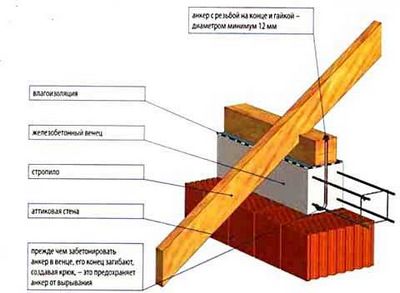

Мауэрлат фиксируют к стене:

• посредством армирующего пояса (на бетон шпильками),
• на шпильки, вмурованные в кладку стен,
• с помощью катанки.

Шпилька представляет собой металлический прут с резьбой. Ее длину выбирают из расчета, что одной половиной шпилька будет вмурована в стену, а выступающей части должно на 3–4 см хватить, чтобы поверх мауэрлата закрутить гайку.

Коньковый прогон ↑

Конструкция двухскатной крыши своей верхней частью опирается на так называемый коньковый прогон. Он представляет собой бревно или брус, к которому крепят верхние концы стропильных ног. Именно этот прогон будет в дальнейшем служить коньком крыши.

• При длине дома до 6 м допускается готовить коньковый прогон из единого бруса или бревна. Он может при этом опираться в два фронтона без дополнительных опор.
• При длине дома более 6 для монтажа составного конькового прогона используют строительные фермы.

Дополнительные элементы ↑

• Боковые прогоны служат дополнительной опорой для самой системы. Опорой для них служат либо строительные фермы, либо фронтоны дома. Если конструкция тяжелая, прогоны делают в виде «строительного подъема» или коромысла.
• Подкосы помогают разгрузить стропила в центре. Их устанавливают под все #171;ноги#187; под углом в 45° и больше. Таким образом можно устраивать двухскатную крышу до 14 м.
• Раскосы (диагональные балки) укрепляют стропила и помогают фронтонам противостоять сильным ветровым нагрузкам. Опора их верхней части – угол фронтона, нижней – центральная балка перекрытия.

Порядок монтажа ↑

Стропила можно устанавливать двумя способами:

• собрать ферму на земле и поднять ее наверх;
• собрать фермы прямо на месте установки.

Выбор способа установки, конечно, за исполнителем, однако, в любом случае при создании однотипных ферм удобнее использовать шаблон, согласно которому стропила будут подрезаться и соединяться.

Сделать подобный шаблон совсем нетрудно.

• Для этого берут две доски, чуть длиннее стропил, подымают наверх и устанавливают наподобие будущего строения.
• Выравнивают их по вертикали так, чтобы верхушка конька при этом была установлена в соответствии с чертежом, доски соединяют одним гвоздем.
• Опуская или подымая концы досок, добиваются требуемого угла наклона и соединяют доски при помощи поперечной планки и таким образом зафиксируют их в нужном положении.
• Чистовой вариант подгоняют под этот шаблон и соединяют.

Технология крепежа к мауэрлату ↑

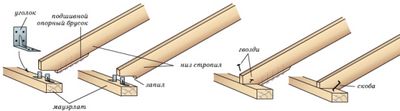

Крепление – один из важных моментов при монтаже крыши. Стропила крепят к мауэрлату двумя способами.

Жесткое крепление.Главным принципом данной технологии является исключение каких-либо воздействий на соединение – изгибов, поворотов, сдвигов. Такой статичности можно достигнуть выполняя крепления стропил при помощи уголков или опорных брусов. Можно также выполнить запилы на стропилах, использовать скобы, вбивать гвозди. Дополнительно крепят к стене проволокой или анкерами.

Скользящее (шарнирное). Такое крепление, имеющее 2 степени свободы, особо рекомендуется для деревянных домов. Движущейся частью в данной конструкции являются стропила. Его выполняют при помощи специального запила, закрепляя место сцепления двумя гвоздями, забиваемыми под углом, или металлической пластины, снабженной отверстиями для гвоздей и другими.

Фермы сначала монтируют в начале и в конце строения, после чего натягивают между ними шнур. Уровень горизонта должен получиться идеально ровным. Если обнаружится перекос, одну из ферм можно немного приспустить. Все другие стропила устанавливают под этот шнур с заданным в проекте шагом. После чего монтируют дополнительные элементы: подпорные балки, раскосы, рамы и ригеля.

В качестве примера, посмотрите видео: «Двухскатные крыши: монтаж стропильной системы».

Затруднений в установке простого каркаса не возникнет, если знать, каким образом устроена двускатная крыша — стропильная система под металлочерепицу, профнастил, ондулин или другое покрытие с учетом технических и технологических особенностей той или иной кровли.

Двускатная крыша своими руками

Надежный и теплый дом необходим каждому человеку! Кровля выступает чуть ли не главным после стен элементом каждого строения. От ее качества и правильного монтажа зависят эксплуатационные характеристики дома. Самой популярной кровельной конструкцией выступает двухскатная крыша.

Ее чаще всего используют в частном строительстве при возведении дач, загородных коттеджей или бытовых строений. Конструкция такой крыши: две плоскости, соединенные в верхней части коньком, а книзу расходящиеся под определенным углом и опирающиеся на стены дома.

Популярность двухскатная кровля получила по нескольким причинам, среди которых ее практичность и несложность установки. Очевидным ее преимуществом стала возможность использовать все виды кровельных покрытий. Перед тем как сделать двускатную крышу своими руками, необходимы подготовительные работы, а также наличие четких представлений об элементах конструкции.

Подготовительные работы

Конфигурация кровли выбирается с учетом особенностей строения, предназначения помещений и их количества. Проектная документация должна содержать не только конструктивные части двухскатной кровли и ее комплектацию, но и выходы водосточной системы, вентиляционные отверстия, гидроизоляцию и утеплительную конструкцию.

Двухскатная крыша делается в несколько этапов:

1. Монтаж несущих балок.
2. Установка стропильной системы.
3. Обрешетка, а при необходимости и устройство основания.
4. Пароизоляционная система.
5. Утепление.
6. Гидроизоляция.
7. Укладка кровельного материала.
8. Расчет и установка водосточной системы.

Строительный каркас чаще всего делается из деревянного бруса (150х150 мм), но можно использовать и обрезную доску, сечение которой рекомендуется выбирать 50х150 мм. Материал для стропильной системы выбирают тщательно, ведь на кону надежность всей конструкции.

Главные характеристики древесины для стропил – качественная его просушка. Также этот материал должен быть тщательно ошкурен и не иметь червоточин, гнили и сучков. Большинство строительных мастеров отдают предпочтение хвойным породам. Запомните, что сучковатость древесины приведет к появлению трещин, а в последующем, и к обвалу конструкции.

Обратите внимание! Чтобы защитить материал от вредных насекомых и гнили, необходима пропитка антисептическими веществами.

От предназначения и частоты использования чердачного помещения в будущем зависит выбор кровельного покрытия, его несущая способность, шумоизоляция и толщина утеплителя.

Монтаж стропильной системы

По периметру строения устанавливается мауэрлат и фиксируется анкерами. В последующем в нем будут вырезаны специальные гнезда для брусьев-подпорок. Теперь возводим несущие фермы. Их можно собрать на чердачной площадке или земле, после чего поместить на свое место. Если сборка происходит на земле, то потребуется строительный кран для поднятия этой конструкции наверх.

Обратите внимание! Фронтоны необходимо устанавливать до того, как будут уложены стропила. Для фронтонов и стропил чаще всего идут доски 150х50 мм.

Большинство кровельных конструкций делаются из расчета, что стропила будут упираться нижней часть в мауэрлат, а верхней – в конек. Если вам необходимо изменить стандартную конструкцию, то используйте дополнительные элементы – подпятники, которые позволяют сделать стропильную систему более надежной и устойчивой.

Верхние части стропил укладываются в так называемый замок. Для повышения устойчивости конструкции можно использовать ригели и «бабки». Чтобы зафиксировать все деревянные элементы, рекомендуется отдать предпочтение специальным гвоздям, которые можно заменить шурупами. В качестве дополнительной защиты используют вязальную проволоку.

Изоляционные работы

Чтобы гидроизоляция прослужила долго, надежно защищая внутренние помещения от влаги, необходимо выбирать качественную пленку, специально изготовленную для применения в кровельных работах. Также используют двухконтурную вентиляцию и диффузионные мембраны. Предотвращение попадания влаги на утеплитель со стороны внутренних помещений возможно при качественной пароизоляции. Строительный рынок позволяет выбрать соответствующие материалы из широкого ассортимента.

Укладка кровли

Для качественной укладки кровельного материала необходимо монтировать обрешетку. Также с ее помощью предотвращается провисание крыши, увеличивается ее надежность и прочие эксплуатационные характеристики.

Обратите внимание! Деревянная обрешетка монтируется поверх изоляционных слоев. Ее укладка осуществляется перпендикулярно стропилам.

Качественная и правильно выполненная обрешетка позволит распределить нагрузку равномерно по всей площади. Расстояние между брусками зависит от выбранного материала для кровли, его габаритов и веса.

Двухскатная кровля – надежная, практичная и эффективная защита сооружения от воздействия внешних факторов. Здания с такой конструкцией смотрятся очень привлекательно и стильно. Разнообразие кровельных материалов и их широкая цветовая гамма позволяют экспериментировать с внешним видом сооружения.

Видео

Полезное видео о монтаже стропильной системы:

Инструкция по монтажу стропильной системы для двухскатной крыши

Двускатная крыша – одна из наиболее популярных в индивидуальном строительстве. Возводить ее довольно просто, материала уходит немного, а защиту от дождя, снега и ветра она обеспечивает хорошую. Строительство крыши можно рассматривать, как отдельный этап, состоящий из ее проектирования, расчета необходимых материалов, установки стропильной системы, утепления, гидроизоляции и укладки кровельного материала.

Стропильная система – скелет крыши, и только при ее правильном расчете и креплении возможна долгая служба всей кровли, без перекосов, протечек и обвалов. Установку стропил лучше всего поручить бригаде профессионалов, однако если это невозможно, реально это седлать своими силами, но без помощников, в любом случае, не обойтись.

Материал для стропил

Чтобы наиболее точно рассчитать необходимое количество материала, стоит нарисовать (самостоятельно или в специальной программе) план стропильной системы и его раскладку. Учитывая длину досок и брусьев, можно так скомпоновать элементы, что количество отходов будет минимально.

Для изготовления стропильных балок используется древесина высшей категории – без сучков и трещин. Стандартные размеры материала 50*150 мм при длине до 6 м, если же балки должны быть более 6 м, то нужны доски шириной 180 мм во избежание провисания.

Внимание нужно уделить не только качеству древесины, но и крепежным элементам. Саморезы для крепления конструкции должны быть от проверенного производителя, с прокладками от 2 мм и более. Также нужно учесть необходимость антисептической и противопожарной обработки древесины.

При возведении стропил понадобятся инструменты:

1. измерительные приборы – точная и длинная рулетка (желательно 6 м и более), уровень, шнур для отвесов, карандаш для отметок,
2. молотки и гвозди, гвоздодер,
3. столярный нож, ножовка, пила (или бензопила),
4. дрель, шуруповерт и саморезы,
5. топор,
6. болгарка ,
7. шаблоны для скрепления элементов стропильной конструкции под правильным углом,
8. упор для установки стропил – брус 6*6 см с прикрепленным по обе стороны уголком 40*40 мм,
9. тросы для подъема стропил.

Виды стропильных конструкций и ее элементы

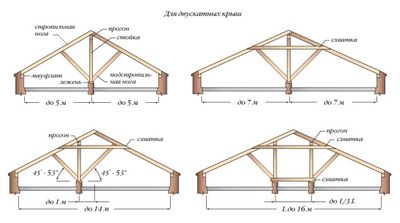

Стропильная система для больших и маленьких крыш будет несколько отличаться по конструкции, также ее устройство зависит от наличия опорной балки и ее расположения, угла скатов.

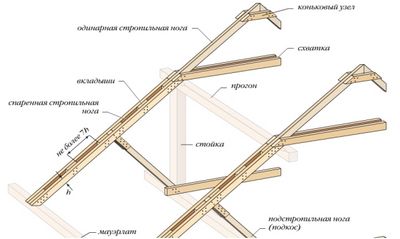

Основные элементы стропильной системы:

• мауэрлат – опорный брус толщиной 150*150 мм, для более равномерного распределения нагрузки на стены,
• стропильная нога,
• подстропильная нога, или ригель,
• стойка,
• прогон – доска 50*200 мм, к которой крепятся стропильные ноги вверху,
• лежень.

Стропила могут быть висячими и наслонными. Висячие крепятся концами к стенам дома и коньку крыши, при большой их длине приходится компенсировать нагрузки на изгиб и сжатие стяжками, соединяющими стропильные ноги. Наслонные стропила можно возводить в домах, внутри которых есть несущие стены и можно использовать опорную балку, на которую крепится стойка. Концы стропил опираются на эту стойку и на внешние стены дома, средняя часть поддерживается опорами. Оптимально, если в конструкции есть и висячие, и наслонные стропила, это делает крышу более прочной.

Монтаж стропил

Этап 1 – установка мауэрлата

Первым делом на внешние стены крепят мауэрлат при помощи анкерных болтов. Желательно, чтобы он был цельным или с минимумом соединений, это повысит прочность конструкции. Мауэрлат должен располагаться абсолютно ровно, так как от этого зависит точность установки всей крыши. При необходимости под него могут вставляться прокладки, в выступающие части стесываются. В дальнейшем к мауэрлату будут крепиться стропильные ноги.

Этап 2 – прогон

Использование конструкции стропил с прогоном повышает надежность кровли и упрощает сборку, так как можно монтировать каждую пару стропил отдельно. Прогон устанавливается в высших точках фронтальных стен и крепится при помощи металлических уголков и анкерных болтов. Его концы должны быть гидроизолированы.

Этап 3 – сборка стропильных секций

Перед сборкой стропил нарезают заготовки, стараясь использовать материал так, чтобы количество отходов было минимальным. При необходимости доски можно удлинять, уделяя внимание надежности соединения, например при помощи накладок или внахлест. Располагаться оно должно не менее чем в метре от любого из краев. Соединение лучше не располагать ровно посередине, так как несущая способность ноги снижается, оптимальное расположение – треть от общей длины.

Стропила собирают согласно чертежам, шаблоны (углы, под которыми элементы должны располагаться друг к другу) очень упрощают эту работу. Проще всего проводить сборку стропильных секции на земле, поднимая затем их наверх. Однако для этого может потребоваться лебедка или несколько помощников.

Вначале все элементы раскладываются друг относительно друга так, как они будут располагаться в готовой секции. Тщательно подгоняются углы и зазоры. Затем гвоздями крепятся накладки к верхней части стропил, посередине ноги соединяются стяжками. В каждое гвоздевое соединение должно быть вбито не менее 5 гвоздей. К нижней части ног прикручиваются временные планки.

Этап 4 – установка стропильной системы

Стропила поднимают постепенно. Сначала на 30 градусов, затем при помощи страховки и тросов до 60. На этом этапе на обратную сторону закрепленной с помощью тросов конструкции прибиваются ригели и стяжки. Затем секция поднимается до вертикального положения, которое проверяется при помощи уровня и конструкция фиксируется болтами и уголками к прогону и к мауэрлату.

Выставлять стропила можно двумя способами:

При первом устанавливаются первая и последняя секции, между ними натягивается шнур и по нему монтируются все остальные части.

При втором – стропильные секции устанавливаются над одной половиной дома, а вторая половина конструкция висит на прогоне и к ним прислоняется. Далее монтируется первая секция с противоположной стороны, и постепенно остальные, такой процесс напоминает закрывание штор и заканчивается в середине крыши.

После монтажа стропильной системы можно приступать к изготовлению обрешетки, пароизоляции и утеплению.
