Правильный наклон односкатной крыши

Онлайн калькулятор расчета односкатной крыши, угла наклона ската и количества обрешетки

Информация по назначению калькулятора

Онлайн калькулятор односкатной крыши предназначен для расчета угла наклона ската, количества и размера стропил, количества обрешетки, а так же объема необходимых материалов. В расчетах учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др. Возможно производить расчет плоской крыши по заданным параметрам.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

О дноскатная крыша является самой простой среди других типов крыш и экономичной в плане расхода материалов и работ, так как имеет всего один скат. Такой вид крыши достаточно популярен и в основном применяется для гаражей, хозяйственных построек и других не жилых помещений. Может быть как чердачной, так и бесчердачной. Для данной крыши применимы практически все популярные виды кровельных, подкровельных материалов и утеплителей. К данному виду крыш применимы различные углы наклона ската, но чаще всего применяются малые углы. В таком случае необходимо учитывать повышенные снеговые нагрузки на кровлю и своевременно очищать ее от снега.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Общие сведения по результатам расчетов

  • У гол наклона крыши - Угол наклона ската и стропил. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.
  • П лощадь поверхности крыши - Общая площадь всей поверхности кровли, с учетом длины свеса. Соответствует количеству необходимого кровельного и подкровельного материала
  • К оличество рубероида - Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
  • Д лина стропил - Длина стропила от конька до основания ската
  • М инимальное сечение стропил - Рекомендуемое сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
  • К оличество стропил - Общее количество стропил при заданном шаге на всю стропильную систему.
  • К оличество рядов обрешетки - Общее количество рядов обрешетки по заданным размерам на всю кровлю
  • Р авномерное расстояние между досками обрешетки - Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

От чего зависит угол наклона односкатной крыши

Уже как-то стало привычным, что односкатная крыша #8211; удел второстепенных построек: гаража, хозяйственного блока, дровяника. Однако в последнее время подобный тип стал находить поклонников и среди домовладельцев. И это вполне оправданно: такая кровля позволяет существенно сэкономить на строительных материалах. К тому же монтаж не представляет особых трудностей: все работы можно выполнить самостоятельно.

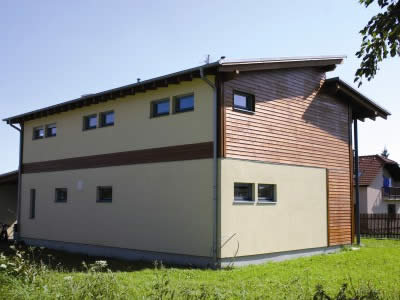

Односкатная крыша обрела немалую популярность в связи с относительной легкостью установки и экономией материалов.

Один из важнейших параметров, определяющих срок эксплуатации кровли, #8211; угол наклона односкатной крыши между вертикалью, прочерченной вниз от конька крыши, и ее поверхностью.

Поэтому изначально необходимо соблюдать определенные правила проектирования и технологию. Например, односкатная крыша, угол наклона которой не соответствует оптимальному значению, долго не просуществует. На этот параметр влияет множество факторов, знание которых поможет построить полноценное жилище, а не приобрести дополнительную проблему. Как же правильно выбрать оптимальный уклон и от чего зависит его выбор?

Климатический фактор

Уклон односкатной крыши может находиться в довольно широких пределах. Это может быть и 5-6, и 60 градусов. Такой разброс обусловлен климатом местности, где ведется строительство. Если район северный, то необходимо учитывать зиму, «богатую» на обильные снегопады. Если уклон кровли в 30 градусов, то снег будет давить на крышу силой 50 кг на один квадратный м. А если угол поднять до 40-45 и выше градусов, то снег вовсе не будет задерживаться на жилище. Поэтому в северных зонах целесообразно строить крыши покруче (в прямом значении слова). Для среднерусской равнины достаточно 25-30 градусов.

В регионах, где господствуют сильные ветра, обстановка с углом наклона односкатных крыш вырисовывается прямо противоположная. Ветровая нагрузка на кровлю не позволяет строить крышу с крутым скатом. Например, уклон в 11 градусов испытывает в 5 раз большее давление, чем скат в 45 градусов. Из-за этого в степях или, к примеру, в Приморском крае, славящихся сильными ветрами, большой уклон нецелесообразен.

Кровельный материал

Расчет угла наклона односкатной крыши. Необходимые тригонометрические значения можно найти в таблицах Брадиса.

Его технические и эксплуатационные качества также напрямую влияют на выбор угла наклона. Немалую роль здесь играет вес материала, его толщина. Например, слишком малый уклон на крыше, покрытой легким оцинкованным железом. будет способствовать накоплению снега. Если здание находится на Севере, где снег лежит чуть ли не до лета, каркас крыши может просто не выдержать накапливающейся нагрузки. И чистить такую кровлю тоже не всегда возможно, так как по тонкому железу невозможно ходить, не помяв его.

Существуют оправданные опытом рекомендации по расчету оптимального угла наклона односкатной крыши в зависимости от выбранного материала кровли:

  • металлочерепица: наилучший вариант 30 градусов;
  • рубероид (или другой вариант мягкого настила, например, гибкая черепица): 5 градусов;
  • профнастил: минимальный #8211; 8 градусов;
  • шифер: минимальный #8211; 20 градусов, максимальный #8211; 30 градусов;
  • фальцевый тип кровли (например, медной): минимальный #8211; 20 градусов, максимальный #8211; до 30 градусов.

Особенности расчетов

Обустройство кровли посредством дешевых материалов (рубероид, профнастил) неизбежно ведет к необходимости уменьшения угла склона односкатной крыши. А это чревато лишним расходом строительных материалов, т.к. одна стена будет выше другой. Но если вы не хотите через 3-5 лет бесконечно ремонтировать кровлю, то придется в ходе строительства произвести несложные расчеты.

Так как крыша будет иметь вид прямоугольного треугольника, где гипотенуза #8211; поверхность ската, то несложно высчитать высоту стены от стропилин до конька и длину поверхности кровли. Условно можно считать, что:

  • LC #8211; длина стены от стропил до конька;
  • LB #8211; длина стропильных балок;
  • L #8211; длина поверхности кровли.

Теперь можно вычислить длину стены от стропильных балок до конька: LC=LB*tgA, где А #8211; необходимый угол наклона в соответствии с применяемым материалом и климатическими условиями. Длину поверхности кровли можно рассчитать по формуле: L=LB/sinA. Тригонометрические значения можно найти в таблицах Брадиса. Так что правильный выбор угла склона крыши обеспечит вас надолго надежно защищенным жилищем и избавит от хлопот и расходов, связанных с внеочередным ремонтом крыши.

Поделитесь полезной статьей:

Односкатная крыша своими руками

Односкатную крышу используют при возведении различных надворных строений: веранд, сараев, гаражей, бань и многих других, однако нередко она встречается и в частных домах и дачных домиках.

Схема устройства односкатной крыши.

Среди всего разнообразия крыш ее расчет, устройство, процесс кровли и монтаж являются наиболее простым. Такая крыша не имеет никаких сложных элементов и устанавливается прямо на несущие стены, имеющие разную высоту. Итак, как своими руками произвести установку и правильно рассчитать угол наклона односкатной крыши?

Расчет наклона крыши

Схема монтаж односкатной крыши.

При строительстве односкатной крыши в первую очередь необходимо определиться с углом наклона. Прежде всего он зависит от того, какой вы выбрали кровельный материал для покрытия. Для крыши из профнастила уклон 8 градусов - минимальный, а 20 - оптимальный. Если наклон сделать меньше, то велика вероятность того, что потолок попросту провалится под тяжестью снега весной или зимой, что для жителей Сибири является особенно актуальным. Минимальный уклон односкатной крыши из металлочерепицы - 25 градусов, а при использовании шифера данный показатель поднимается до 35 градусов. Для кровли крыши из фальца угол наклона должен быть от 18 до 35 градусов. Кровля - дело предпочтений и возможностей каждого, но крыши из металлочерепицы по праву считаются наиболее долговечными и прочными.

Еще одним способом определить искомый угол является использование специального строительного уровня, имеющего угольную разметку. Этот способ - наиболее простой, ведь все, что требуется, - приложить уровень к стропилам и выполнить расчет угла наклона. Кроме того, в большинстве строительных магазинов уже давно продаются современные уровни с вмонтированным датчиком наклона, угломеры и электронные инклинометры.

После того как уклон односкатной крыши определен, для того, чтобы получить необходимый градус, требуется поднять фасадную стену относительно задней. Помогут в этом некоторые формулы тригонометрии.

Расчет односкатной крыши

Схема изоляции односкатной крыши.

Высота поднятия стены Lbc=Lсд x tgA, длина стропильной ноги Lc=Lbc/sinA. Lсд - длина стены дома, а A - угол наклона крыши. Синус, тангенс угла A и необходимый уклон находятся согласно специальной таблице.

Для примера приведен расчет длины стропил Lc и высоты поднятия стены с фасада Lbc для дома, у которого угол наклона крыши A=25 градусов, а длина стены Lсд = 5 м. Высота поднятия фасадной стены определяется следующим образом: Lbc=5 x tg25=0,47 x 5=2,35 м. Длина стропильной ноги Lc=2,35/0,42=5,6 м. К полученной длине стропильной ноги необходимо прибавить длины переднего и заднего свесов, служащих для защиты здания от снега, дождя и ветра. Их длина должна быть не меньше чем 0,5 м, в зависимости от наклона. Больше - можно, но меньше - ни в коем случае. Затем прибавьте еще 1 м. Итого: Lc=5,6 м + 1 м=6,6 м. Расчет размеров крыши закончен, уклон посчитан правильно, поэтому можно приступить к дальнейшей работе. Кстати, расчет длин и уклон двускатной крыши производится практически такими же способами, поскольку имеет похожий принцип устройства.

Конструкция крыши

Односкатная конструкция, как и практически любая другая, содержит следующие элементы:

  • обрешетка, выполняющая роль основания кровли;
  • материал для кровли;
  • слой гидро- и теплоизоляции;
  • стропильная система, состоящая из множества других элементов, таких как, например, распорки, подкосы, ригели, стойки и др. которые придают необходимую жесткость системе.

Стропильная система односкатной крыши

Схема стропил односкатной крыши.

Собственноручное строительство односкатной крыши и процесс кровли начинаются с сооружения системы стропил, которая является половиной стропильной системы двускатной крыши. В качестве материала для изготовления лучше всего выбрать ель или сосну без сучков. Лаги для защиты от вредителей и насекомых необходимо обработать антисептиком, а также влагоотталкивающим и пожароустойчивым составами.

Непосредственная работа по креплению стропильной системы начинается с укладки мауэрлата. Это брус или бревно, кладущиеся по длине несущей стены. Мауэрлат необходимо обязательно закрепить проволокой, вмурованной в стену, или длинными болтами-анкерами для надежности всей конструкции.

В том месте мауэрлата, куда будут укладываться стропила вашей односкатной крыши, требуется вырубить гнезда, выполнив правильный расчет. После этого положите стропила с одного конца в вырубленное отверстие мауэрлата, а с другого прибейте к брусу или положите на мауэрлат со стены напротив и прибейте их шиферными гвоздями или прикрутите проволокой для большей надежности. В том случае если ширина вашего строения больше 4,5 м, нужно подпереть стропила для того, чтобы избежать прогибания и нежелательного наклона.

Обрешетка, гидро- и пароизоляция

После того как стропильная система установлена, пора приступить к изготовлению обрешетки. Струганые доски, обработав всеми вышеуказанными составами, укладываются перпендикулярно стропильной системе. Необходимо выполнить расчет таким образом, чтобы расстояние их друг от друга не превышало 15 см.

Затем уложите пароизоляционную пленку, прикрепите ее к обрешетке строительным степлером или маленькими гвоздями с большой шляпкой и, в зависимости от типа вашей постройки, утеплите крышу.

После этого идет этап укладки материала для гидроизоляции. Размотайте рулон гидроизоляционного материала перпендикулярно стропилам по всей длине стены и продвигайте постепенно вверх, не забывая делать хотя бы минимальный нахлест на предыдущую полосу. Места стыков тщательно прогерметизируйте. Теперь осталось лишь, выполнив расчет, накрыть вашу крышу одним из множества материалов для кровли, и строительство односкатной крыши можно назвать завершенным. Надеемся, что данное руководство вам помогло. Желаем успехов в строительстве!

Источники: http://stroy-calc.ru/raschet-odnoskatnoy-krishi, http://kryshikrovli.ru/konstrukciya/odnoskatnaya/ugol-naklona-i-material.html, http://1metallocherepica.ru/raschet/ugol-naklona-odnoskatnoj-kryshi.html
