Правильный проход дымохода через крышу

Как правильно сделать проход дымохода через кровлю

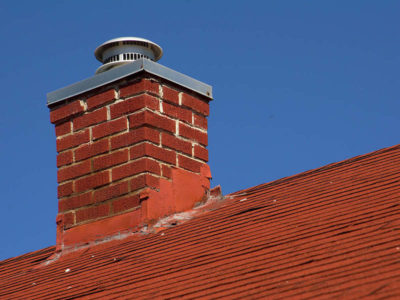

Место расположения дымоотвода

http://www.youtube.com/watch?v=bVL9k2T1M0U
По мнению специалистов, наиболее оптимальным вариантом считается устройство дымоотвода возле конька. Благодаря этому можно будет обеспечить минимальное скопление снега вокруг трубы дымоотвода и полностью исключить протечку в зоне примыкания.

Кроме того, высота дымохода в данном случае небольшая, что приводит к уменьшению влияния на конструкцию устройства негативных внешних факторов. Согласно строительным нормативам, высота дымохода над крышей зависит от высоты расположения дымоотводящей трубы.

Организовывать проход трубы дымохода через кровлю не рекомендуется в таких местах:

  • рядом с мансардными окнами, так как даже слабый ветер будет заносить в мансарду угарные газы;
  • на стыке двух скатов, где практически невозможно обеспечить качественное примыкание к трубе.

Дымоотвод не рекомендуется жестко закреплять с крышей, так как любое нарушение целостности кровли может стать причиной разрушения трубы и возгорания.

Особенности вывода дымохода через крышу

Для правильного и качественного вывода дымохода нужно соблюдать основные требования СНиП. Разумеется, некоторые части документа могли устареть, однако именно согласно его положениям инспектирующие службы будут вас проверять.

В каких случаях требуется проход дымохода через крышу? Это может потребоваться при возведении нового дома или реконструкции кровли. Кроме того, прокладка дымохода через кровлю – незаменимая часть монтажа автономной системы отопления.

При возведении нового дома вы будете знать тип используемой кровли. Не исключено, что придется организовывать сложный вывод, когда необходимо провести дымоход через крышу, покрытую металлочерепицей или обычно черепицей. На сегодняшний день легче всего обеспечить проход дымохода через сендвич-кровлю.

Если речь идет об обычной реконструкции, то уже имеется дымоход и заранее отведенное для него место. Разумеется, при строительстве нового дома намного легче устроить дымоход, так как заранее можно предусмотреть вид кровли и место, куда лучше вывести дымоход.

Способы монтажа дымохода

Решив вывести дымоход на крышу своими руками, помните, что это очень ответственное дело. Самая главная задача заключается в создании хорошей тяги. В противном случае, работоспособность дымохода будет полностью зависеть от атмосферных явлений: иногда печь будет работать без проблем, а иногда дым будет идти в само помещение, а не в трубу.

Но самое опасное то, что ошибка может стать причиной возгорания.

Для того, чтобы обеспечить устройству длительный период использования, дымоход должен отличаться хорошей теплоизоляцией.

Такой дымоход будет в меньшей степени зависеть от изменений температуры воздуха, и, скорее всего, не будет подвергаться образованию конденсата.

Если крыша плоская, то достаточно трубы с высотой в 500 мм. Если же у вашего дома коньковая крыша, то длина трубы будет зависеть от расстояния до конька:

  • если расстояние не больше 1,5 м, то нужно подобрать трубу с высотой +500 мм к длине конька;
  • если расстояние до 3 м, то труба должна быть на одном уровне;
  • при расстоянии больше 3 м длина трубы должна определяться на основе наклонной линии, под углом в 10 градусов.

Внутри помещения дымоход необходимо размещать вдоль стен или перегородок. Крепления устройства должны выполняться таким образом, чтобы его горизонтальные участки не превышали 1 м. Кроме того, дымоход не должен контактировать с электрической проводкой и трубопроводами. Правильный монтаж начинается от котла, чтобы каждая труба входила в предыдущую. Стыки лучше всего скреплять при помощи хомута. Обеспечение герметичности стыков – одна из важнейших задач. Для герметизации необходимо использовать герметик, который не теряет свои свойства даже при слишком высокой температуре.

Конструкции примыкания

http://www.youtube.com/watch?v=JbJ6_mrvI3E
Трубы дымоходов изготавливаются из различных материалов: огнеупорного кирпича, металлической или асбестоцементной трубы. Наличие определенного материала требует особой конструкции прохода через крышу и разной системой изоляции. Также влияние на выбор конструкции оказывают вид топлива в камине или печи. Дело в том, что у каждый вид топлива отличается своей температурой сгорания, поэтому вначале необходимо правильно выбрать горючее.

Если в печах используются дрова или уголь, то запрещается применять металлические дымоходы. Для обеспечения лучшей гидроизоляции рекомендуется делать дымоходы квадратной или прямоугольной формы.

Вокруг дымохода устанавливается собственная стропильная система. Утепляющие материалы следует выбирать в зависимости от типа минеральной ваты. Если проход дымохода обеспечивается на эксплуатируемой крыше, то нужно будет надрезать гидроизоляцию. Для обеспечения максимальной надежности, места крепления пленок необходимо подвергать дополнительной герметизации, смонтировать уплотнительную ленту.

Вот и все, теперь вы знаете, как установить дымоход через крышу. Проход сделан, труба выведена на кровлю, теперь нужно позаботиться о том, чтобы кровельный материал плотно прилегал к поверхности и не пропускал воду. Для этого применяется особая конструкция – внутренний фартук. Установка такого фартука предполагает применение внутренних планок примыкания. Обычно планки может купить вместе с другими комплектующими.

Как правильно провести дымоход через крышу

Каждый частный дом имеет свою систему отопления на том или ином энергоносителе. Иногда в домах можно увидеть комплексную систему отопления, тогда при необходимости, один вид топлива может заменяться другим. Для отопления применяются разные виды углеводородов (нефтепродукты, газ, уголь) или дерево, продукты их горения должны быть выведены.

Устройство узла прохода дымохода через кровлю.

Неважно, какой вид энергоносителя выбран для отопления дома, обязательно нужен дымоход на крыше, чтобы выводить через него наружу, продукты горения.

Устройство дымоходов, как правило, планируется на стадии проекта дома, который строят. Но встречаются такие ситуации, когда дымоход нужно провести через чердачное перекрытие и кровлю в задании, которое эксплуатируется.

При монтаже внутреннего дымохода могут возникнуть серьезные трудности, когда нужно сделать проход через крышу, кровлю и перекрытия. Во втором случае проход через перекрытие должен обеспечивать пожарную безопасность, то проход через крышу должен быть правильно герметичным, чтобы не проникала влага.

Когда организовывается проход печной трубы через крышу и кровельное покрытие, нужно вывести две задачи:

  1. Проход трубы должен быть пожаробезопасным.
  2. Проход трубы должен быть герметичен.

Определяем место установки дымохода

Высота трубы дымохода на крыше зависит от угла наклона крыши.

Специалисты не рекомендуют устанавливать трубы дымохода или вентиляции в ендовых. Потому что в этих местах невозможно обеспечить полную гидроизоляцию. Зимой здесь собирается много снега и из-за этого может повредиться примыкание дымохода к кровле. Ко всему прочему, в ендовых придется сооружать сложную конструкцию стропильной мини-системы. Не рекомендуется также устанавливать дымоход возле мансардных окон, потому что дым или угарный газ из-за порывов ветра могут попасть в помещение.

Самый оптимальный вариант установки вблизи конька крыши. Благодаря этому, скопление снега вокруг дымовой трубы вблизи конька, не образует снежные карманы. Небольшое возвышение над коньком крыши создаст условия для минимального конденсата.

Чем ниже по кровельному скату находится дымовая труба, тем выше она должна быть приподнята над крышей. Трубу нужно установить правильно. Для плоских крыш труба должна быть высотой 500 мм. Для коньковых высота трубы зависти от ее расстояния до конька:

  • если расстояние 1,5 м или меньше, то трубу нужно вывести выше конька на 500 мм;
  • если до конька 3 м, то труба должна быть на уровне конька;
  • если расстояние более 3 м, то высоту трубы нужно определить по наклонной линии, которую проводят от конька под углом 10 градусов к горизонту.

Конструкции примыкания

Дымоходные трубы создаются из различных материалов: это может быть огнеупорный кирпич и асбестоцементная или металлическая труба. Для каждого материала создается разная конструкция прохода через крышу, а также разная система изоляции обусловлена строительными нормами и правилами. Влияние на выбор конструкции оказывает выбор топлива для печи, котла или камина. Потому что у каждого вида топлива разная температура сгорания. Поэтому вначале нужно правильно определиться с выбором топлива.

Для печей, которые топятся углем или дровами, применение металла в дымоходе запрещается СНиПом. Кроме того, в дымоходе должны находиться искроуловители из металлической сетки. Для лучшей гидроизоляции мест примыкания трубы к кровле. рекомендуется делать дымоходы прямоугольного или квадратного сечения. Потому что можно приобрести уже готовые элементы примыкания в виде планок.

Конструкция примыкания дымохода к крыше.

Вокруг дымоходной трубы устанавливают свою собственную стропильную систему. Утепляющие материалы выбираются, исходя из типа минеральной ваты на основе базальта и стекла. Если проход дымохода устанавливается на эксплуатируемой крыше, значит паро- и гидроизоляцию надрезают, наподобие конверта, его края нужно подвернуть и прикрепить к стропильной системе скобками или гвоздями.

Для надежности места крепления пленок нужно подвергнуть дополнительной герметизации, установив уплотнительную ленту или другой клейкий материал. Из-за этого может нарушиться циркуляция воздуха в подкровельном пространстве. Для того что бы этого не произошло, нужно дополнительную вентиляцию в виде аэрационных решеток или конструкций по такому же подобию.

В помещении, дымоход нужно разместить вдоль внешних стен или внутренних перегородок. Крепление дымохода выполняются так, чтобы горизонтальные участки не превышали 1 м. Монтаж проводим от котла, чтобы труба входила в предшествующую трубу. Каждый стык нужно скрепить хомутом, чтобы он был герметичным. Для герметизации применяют герметик.

Как можно защитить крышу от протекания в местах вывода трубы

Проход сделан, труба выведена через крышу на кровлю, все это сделано самостоятельно, основные работы завершены. Теперь нужно сделать так, что бы кровельный материал герметично примыкал к ее поверхности. Для этого используется конструкция - внутренний фартук. Для того что бы его установить, нужны внутренние планки примыкания - уголки металла. Обычно планки можно приобрести вместе с остальными комплектующими к кровле.

Как правильно вывести дымоход

Автор: Олег Посольский

Для отведения газов из системы отопления устанавливается дымоход, который выводится на улицу через крышу или через стену. Проход через крышу выполняется при устройстве канала одновременно с возведением здания. При замене источника отопления возникает ситуация, когда целесообразнее вывести дымоход через стену. Для каждого способа существую правила и нормы, регламентирующие, как правильно вывести дымоход.

Место установки трубы на крыше

Оптимальным местом для вывода трубы через кровлю будет расположение на удалении от конька до 1,5 метров. Печники и кровельщики единодушны в рекомендации этого местоположения, потому что оно дает несколько преимуществ:

  • Нет необходимости возводить высокую трубу, а это означает минимальную ветровую нагрузку и редкое образование конденсата.
  • В зимнее время около конструкции накапливается небольшое количество снега, и не возникают протечки.

Обратите внимание! Если труба устанавливается в трех метрах от конька, по правилам СНиП ее верхний край должен находиться вровень с коньком. При вынесении конструкции далее трех метров, между ее верхом и линией конька не должен образоваться угол более 10 градусов. На плоской кровле устанавливается труба высотой от 0,5 до 1 метра.

Для установки дымохода не рекомендуют ендовы. где на внутреннем углу стыка соседних скатов трудно выполнить качественное примыкание трубы, исключающее протечку воды. При расположении под кровлей жилой мансарды нельзя устраивать трубу около ее окон, ветер будет направлять дым в их сторону.

Выбор конструкции прохода

Оформление узла, через который выводится дымоход, зависит от материала трубы. К распространенным видам относится кирпич, нержавейка, оцинкованная сталь, керамика. Выбор материала определяется видом используемого топлива, если при сгорании выделяется газ высокой температуры, вызывающий перегревание дымохода, то металл использовать нельзя. Его высокая теплопроводность способствует разогреву окружающей конструкции и может вызвать пожар. Дымоход для такого топлива имеет толстые стенки, а верх оборудуется искроуловителем. Стальные дымоходы устанавливают при температуре топочных газов ниже 400ºC.

Форма дымохода также имеет значение, популярные варианты – квадратная и прямоугольная труба. Этот выбор обусловлен доступностью готовых доборных элементов, используемых для устройства прохода. Вид кровельного покрытия один из важнейших факторов.

Обратите внимание! В зависимости от устойчивости кровли к огню выбирается величина противопожарного зазора. Для горючих материалов он составляет 13–20 см.

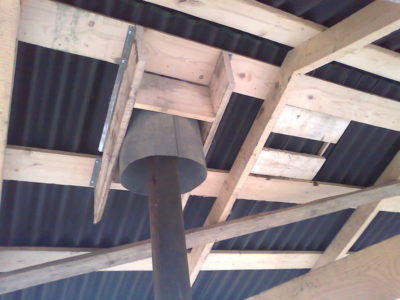

Короб для дымового канала

Любая кровля имеет в своем составе слой паро- и гидроизоляции. От целостности этих полотен зависит герметичность крыши, отсутствие протечек и намокания утеплителя. Выведение дымохода через крышу требует создания отверстия в кровле, включающего не только размер трубы, но и противопожарное расстояние до обрешетки и кровельного пирога, определенное соответствующими нормами.

Обратите внимание! Оптимальным решением станет изготовление короба в месте прохода.

Место примыкания дымохода ограничивается по бокам стропильными ногами, верхняя и нижняя часть выполняется из поперечных балок, выбранных по размеру стропил. После изготовления короба разрезается кровельный пирог по принципу конверта. Края полотен паро- и гидроизоляции заводят на стропила и балки и крепят гвоздями или скобами Дополнительно их края проклеивают липкой лентой. Нарушение изоляции должно компенсироваться тщательным заделыванием его краев. При дальнейшей отделке чердачного помещения гидроизоляция прижмется планками обрешетки.

Свободное место между трубой и коробом заполняется огнеупорным утеплителем. Герметичность прохода трубы обеспечивается установкой фартука. Его верхняя часть укладывается снаружи и заводится под кровельный материал.

Изоляция стыков

Для вывода круглых труб используется готовая мягкая проходка из силикона или резины с фланцем, прикрепляющимся к скату. Элемент имеет разные размеры и его легко подобрать под диаметр трубы. Силиконовый уплотнитель подходит для любого уклона прохода. Такой вариант подходит для металлической трубы, не нагревающейся выше 100ºC. При более высокой степени нагрева используется металлический стакан с юбкой, который надевается на трубу. Юбка крепится саморезами к кровле. Юбка накрывается кровельным материалом с обязательным приклеиванием герметиком. Проход кирпичной трубы закрывают элементы, идущие в комплекте с кровельным материалом.

Герметизация стыка трубы и натуральной черепицы выполняется при помощи эластичной ленты, имеющей в составе алюминий и свинец. Нижней стороной с клеящим составом она прикладывается к нижней части трубы и к кровле. На трубе она закрепляется металлической планкой, верхний край которой покрывается герметиком. Соединение с мягкой кровлей также изолируется эластичной лентой.

Вывод через стену

При устройстве дымохода, при расположении печки около стены, проще вывести канал отведения газов не через кровлю, а через стену. Такая конструкция имеет свои плюсы:

  • экономия пространства;
  • доступность монтажа;
  • не повреждается герметичность кровли.

Среди минусов можно отметить:

  • необходимость утепления;
  • потеря части тепла, уходящего по дымоходу;
  • наличие горизонтального участка, негативно влияющего на тягу.

Монтаж

Диаметр дымоходной трубы зависит от мощности отопительного котла, а высота учитывает оптимальный уровень тяги. Конструкция такой модели дымохода состоит из внешнего вертикального канала и горизонтального дымоотвода, соединяющего наружную трубу и котел. Работа начинается с выбора места, в котором труба выйдет из помещения. Отверстие в стене делается по размеру канала плюс утепление. Горизонтальная труба соединяется с котлом с помощью стандартных переходных элементов и проходит через стену под углом 90º. На стене она фиксируется с помощью специальных кронштейнов. Стыковка с наружным каналом выполняется под углом 90º. Установка тройника с очистным стаканом и трубкой для отвода конденсата обеспечит возможность чистки и бесперебойной эксплуатации. В качестве дымохода используется недорогая одноконтурная система, имеющая одну стенку из нержавейки или двухконтурная – оптимальное устройство, имеющее слой теплоизоляции между двумя трубами. Такая система защищена от повреждений и обеспечивает достаточный уровень пожарной безопасности.

Наружная труба равномерно через 1–2 метра крепится к стене, для этого используются металлические кронштейны.

Обратите внимание! Место прохождения горизонтальной трубы через деревянную стену обязательно изолируется жаропрочным материалом – асбестовым волокном, сталью.

Видео

Как установить дымоход через готовую кровлю, смотрите ниже:
