Правильный угол наклона крыши

Учимся правильно определять угол наклона крыши

Угол наклона крыши зависит от многих показателей, но самый главный из них – это конструкция кровельного покрытия и его материал. Так, у плоских крыш угол наклона небольшой, а вот кровли, выполненные с использованием стропильных конструкций, – это отдельная тема. Здесь особенно важно правильно вычислить требуемый угол наклона, поскольку от этого зависит степень удаления осадков с кровли. Обычно данный показатель выражается в градусах, процентах или соотношении катетов. В нашей статье мы научимся определять требуемый угол наклона крыши.

Градусная мера наклона крыши показывает нам угол, образующийся кровлей по отношению к горизонту. Крыши с большим углом наклона называются крутыми, с маленьким – пологими.

Определение угла наклона в разных величинах измерения

Как вы уже поняли, для определения угла наклона крыши, нужно точно знать, какое кровельное покрытие будет использоваться.

Как правило, в качестве покрытия скатных крыш могут использоваться следующие материалы:

  • шифер;
  • гибкие рулонные кровельные материалы
  • металлочерепица;
  • рубероид;
  • натуральная черепица;
  • профнастил и др.

Если представить прямоугольный треугольник, то можно понять, что его гипотенуза будет в любом случае больше катетов, поэтому оптимальным углом наклона той или иной крыши будем считать наименьший допустимый показатель. Как же определить угол наклона крыши? Прежде всего, этот показатель зависит от плотности кровельного покрытия и герметичности всей конструкции кровли в целом. Это связано с тем, что крыши с большим углом наклона имеют большую парусность, поэтому требуется хорошая герметичность. А на крышах с небольшим углом скатов будут задерживаться осадки, тем самым создавая повышенные нагрузки на покрытие.

На представленной ниже таблице вы видите график, помогающий определить угол наклона крыши в процентах и соотношении катетов. Также можно связать данные показатели с градусным определением меры угла. Чтобы понять, как пользоваться графиком взгляните на угол наклона в 50%. При этом видно, что высота конька (Н) укладывается два раза в катет в основании треугольника (L/2), отсюда получается соотношение 1:2.

Самым удобным способом исчисления угла наклона кровли является безразмерный показатель (соотношение катетов). Например, показатель угла ската в виде соотношения 1/3 говорит о том, что для определения высоты конька нужно найти среднюю точку пролёта и отложить вверх третью часть его длины.

Тип кровельного покрытия и угол наклона кровли

Чтобы вы имели представление о верхних и нижних допустимых пределах угла наклона крыши с использованием того или иного кровельного покрытия, мы разработали специальную таблицу. Изучение различных нормативных документов, а также наблюдения в ходе строительных работ позволили нам сделать выводы об условиях использования различных кровельных материалов.

Однако стоит помнить, что строительный рынок стремительно наполняется новыми материалами, а эксплуатационные качества уже существующих кровельных покрытий могут улучшаться в ходе развития современных технологий. Поэтому с течением времени прочность некоторых материалов может увеличиваться, как следствие угол наклона крыши может меняться.

Нижний предел угла наклона крыши

Нижний предел угла наклона крыши

Вид кровельного покрытия

Что же касается максимального угла наклона крыши, то для таких лёгких кровельных материалов, как целлюлозно-битумные покрытия, мягкая кровля, металлочерепица и профнастил, он может быть даже больше чем 1:1. Максимальный уклон всех остальных кровельных покрытий вы можете посмотреть в ниже предложенной таблице.

Верхний предел угла наклона крыши

Верхний предел угла наклона крыши

Вид кровельного покрытия

Безразмерный уклон крыши

Процентная мера уклона

Величина уклона в градусах

Шифер (среднего профиля/усиленного профиля)

Чтобы вы могли легко и быстро перевести градусную меру угла в процентное соотношение, можете воспользоваться предложенной таблицей.

Соотношение угла в процентах

Определение высоты конька

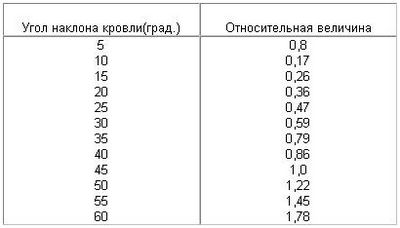

Зная угол наклона крыши, вы легко сможете высчитать высоту стояния конька. Для облегчения данного вычисления вы можете воспользоваться предложенной ниже таблицей, где каждому углу кровли в градусах соответствует определённая относительная величина, которая и поможет высчитать высоту конькового бруса. Для этого нужно ½ длины пролёта крыши умножить на показатель из крайней правой колонки таблицы.

Определение высоты конька

Угол наклона кровли, град

Например, длина пролёта в вашем здании составляет 16 метров, а проектируемый угол наклона ската равен 30 градусам. Находим высоту конька следующим образом: 16:2х0,59=4,72. В данном случае число 0,59 взято из таблицы из учёта, что угол наклона кровли составляет 30 градусов.

Теперь вы знаете, как правильно находить угол наклона крыши, от каких показателей зависит эта величина. Надеемся, что наши таблицы помогут вам без труда ориентироваться в значениях уклона ската кровли.

Комментариев пока нет

Перейти к разговору

Комментариев пока нет!

Вы должны быть избранным, чтобы начать разговор.

ТОП НЕДЕЛИ

Натяжные потолки фото интерьеров

Какую бензопилу или электропилу купить: цены, характеристики и советы

Как выбрать смеситель

Как выбирать электропилу и бензопилу

Home #187; Крыша и кровля #187; Как правильно рассчитать угол наклона крыши

Как правильно рассчитать угол наклона крыши

От того, насколько качественно построена крыша, зависит не только надежность всего дома в целом, но и комфортность проживания в этом здании. Чтобы выбрать самую оптимальную конструкцию, нужно ориентироваться на местные условия ее эксплуатации. При этом особую роль во время строительства играет уклон кровли.

Инструкция возведения крыши с ориентацией на внешние факторы

В зависимости от особенностей фасада сооружения, преобладающего климата, дизайна будущего перекрытия и других факторов, будет зависеть то, как рассчитать угол наклона крыши.

  1. Выбор уклона с ориентацией на климатические особенности той местности, где построен дом. В регионах, где в зимний сезон выпадает большое количество осадков, оптимальный угол наклона крыши в этом случае варьируется от 45 до 60 градусов. Данная величина будет способствовать лучшему сходу с крыши снега, а также существенно снизит уровень нагрузки на саму кровлю. Плюс ко всему значительно снижается вероятность оледенения поверхности перекрытия, которое возникает в результате уплотнения снежных покровов.

Если возведение дома планируется в той местности, где часто наблюдаются мощные ветра, то лучше всего отдавать предпочтение минимальному углу ската кровли, чтобы снизить слишком быстрое разрушение. В большинстве случаев диапазон наклона крыши в этом случае будет варьироваться в пределе от 9 до 20 градусов. Но наиболее оптимальный уровень ската кровли определяется в средних значениях, а именно 20-45 градусов. Он считается самым подходящим почти для каждого вида материала крыши, например, для актуального на сегодняшний день профнастила либо металлочерепицы.

Что касается мест, где преобладает более теплый климат и больше солнечных лучшей, имеет смысл выбрать плоскую кровлю, так как ее площадь значительно больше, в отличие от конструкций остальных видов, в связи с чем нагревание от прямых лучей солнца происходит не так активно. Однако горизонтальный вариант такой системы тоже не подойдет, необходимо как минимум соблюсти наклон в 3 или 5 градусов. Минимальный уклон способствует нормальному сходу талой влаги, а также дождевой воды.

  1. Возведение крыши, в зависимости от ее вида. Например, для подсобных и хозяйственных сооружений отдают преимущество односкатной крыше. Ее установка довольно проста и без особенных затрат. Высота стен при такой постройке разная, а сверху на них монтируется само перекрытие. Что касается выбора самого наклона, то его уровень колеблется от 9 до 25 градусов. Этот показатель идеально подойдет для укладки крыши из таких материалов, как металлочерепица и профнастил. Однако в подкровельное пространство данной конструкции необходимо вмонтировать вентиляцию.

Но в последнее время многие отдают предпочтение двускатной крыше. Она представляет собой 2 плоскости, которые размещаются под определенным наклоном, а их соединение проходит по линии конька. Остальные еж плоскости устанавливаются в вертикальном положении и называются фронтонами. В них можно устанавливать дверное полотно для выхода на лоджию либо наружную лестницу.

  1. Зависимость системы кровли от материала перекрытия. Чтобы правильно выбрать основу, нужно учитывать и этот фактор тоже. Перед покупкой того или иного материала, следует ознакомиться со всеми его техническими характеристиками. Это позволит подойти к решению материала максимально оптимально и соорудить надежную и прочную конструкцию. Помимо этого, можно также придерживаться правила, которое определяет зависимость уровня наклона от используемого для крыши материала.

Расчет угла наклона

Чтобы правильно рассчитать данный показатель, можно воспользоваться специальным калькулятором и вычислить уровень наклона в режиме онлайн. Также при расчете следует ориентироваться на некоторые требования:

  • конструкция должна отличаться высокой прочностью, что позволит ей обеспечивать достаточную защиту от атмосферных осадков, а также хорошую звуко- и термоизоляцию;
  • важно позаботиться о доступе для выполнения ремонта либо эксплуатационного обслуживания. При расчете уровня наклона специалисты советуют применять несложные варианты устройства конструкции, в числе которых как двускатные, так и односкатные, вальмовые и мансардные варианты;
  • что касается односкатных конструкций, то они более приемлемы для веранд или же каких-либо хозяйственных пристроек и строений. Двускатная же крыша считается выигрышным вариантом, поскольку она отличается высокой надежностью, дешевизной и относительной простотой. Во время возведения подобной крыши, нужно выбирать уровень ее наклона, ориентируясь на все вышеперечисленные факторы, только в этом случае получится создать действительно качественное перекрытие.

Читайте также по теме:

Расчет угла наклона крыши: какие факторы учитывать

Крыша является одним из наиболее важных элементов любого здания или строения, обеспечивающим надежную защиту от внешних воздействий окружающей среды, в частности – от атмосферных осадков.

Правильное выполнение конструкции крыши предусматривает ее гидроизоляцию и качественное отведение дождевых вод, требующее, чтобы расчет угла наклона крыши был проведен грамотно и точно, о чем и пойдет речь в данной статье.

Чтобы правильно рассчитать угол наклона крыши, следует учитывать многие факторы, к важнейшим из которых можно отнести:

  • Ветер. Чем больше угол наклона крыши, тем больше ее сопротивление порывам ветра, но слишком большие значения угла наклона также могут быть опасны для кровли.
    Например, ветровая нагрузка на крышу, угол наклона которой составляет 45°, в 5 раз выше нагрузки на кровлю с уклоном в 11°, но при очень маленьком угле наклона существует вероятность срывания крыши сильным порывом ветра.
  • Осадки в виде снега и дождя. Ясно, что чем больше угол уклона крыши – тем лучше с нее будет сходить снег под действием собственного веса.
    Например, угол, превышающий 45°, обеспечивает скатывание с кровли всех снежных масс.
    Кроме того, больший угол уклона обеспечивает лучшую герметичность кровли благодаря тому, что ветер загоняет атмосферную воду под кровельные стыки, но повышения угла уклона снижает вероятность проникновения воды под стыки материалов, которыми покрыта кровля.

Приведенные факторы помогают понять, как рассчитать угол наклона крыши. В регионах, которым присущи сильные ветровые показатели, рекомендуется наклон, составляющий 15-20°, а для районов, где ветра не очень сильные – 35-40°.

При этом не следует забывать о том, что расчет производится для каждого здания индивидуально.

При расчете того, какой должен быть уклон крыши, необходимо также учитывать особенности конструкции здания наравне с климатическими особенностями местности.

Способы выполнения расчетов

Покрытая сланцевой кровлей крыша

Расчет уклона крыши является важной составной частью процесса проектирования ее конструкции. Чаще всего угол наклона выбирается в диапазоне от 11 до 45°, но встречаются и другие значения .

Увеличение угла наклона уменьшает нагрузку снега на кровлю, но усиливает воздействие потоков ветра, требующее усиления стропил и обрешетки и приобретения для этого более прочных стройматериалов, увеличивающего общую стоимость строительства.

Важно: от угла крыши помимо качества зависит и количество материалов, требующихся для ее возведения.

Повышение угла наклона сказывается на повышении стоимости кровли.

Минимальный уклон крыши зависит от климатических условий местности и от материала, выбранного для покрытия кровли. В регионе с большим количеством осадков следует выбирать больший угол уклона.

Чтобы рассчитать уклон крыши минимальный и оптимальный, необходимо рассчитать нагрузку, которая предполагается на кровлю в процессе использования.

При ее расчете учитываются два показателя:

  • Масса возводимой конструкции;
  • Нагрузка снежных масс в регионе.

Расчет для такой конструкции, как двускатная стандартная крыша производится следующим образом: для каждого слоя уточняют массу одного квадратного метра, полученные значения для всех уложенных слоев складывают между собой. Далее полученный результат умножается на коэффициент 1,1.

Пример расчета уклона крыши

Примерная схема расчета угла наклона

Приведем пример того, как рассчитать наклон крыши, если толщина обрешетки равна 2,5 см, а 1 кв. метр кровли весит 15 кг. Планируется укладка утеплителя толщиной 10 см, вес квадратного метра которого составляет около 10 кг.

Кроме того при покрытии будет использован ондулин, вес которого равен 3 кг на один квадратный метр.

Расчет будет выглядеть так: (15+10+3)х1,1 = 30,8 кг/кв.м. По среднестатистическим данным нагрузка на кровлю жилых домов обычно составляет не более 50 кг на квадратный метр, хотя допустимая нагрузка для многих покрытий существенно завышена, что также следует учитывать.

Полезно: коэффициент запаса, который равен 1,1, служит для того, чтобы иметь возможность впоследствии сменить кровлю, в результате чего ее ковер станет тяжелее.

Таблица Брадиса для расчета уклона крыши

Углы наклона крыши

Коэффициент для снежной нагрузки зависит от выбранного для крыши угла уклона. Если он не превышает 25°, то коэффициент равен 1; при значении угла наклона от 25 до 60° выбирается коэффициент, равный 1,25.

При большем угле наклона крыши снеговая нагрузка не учитывается.

Для вычисления угла уклона крыши может применяться таблица тангенсов (таблица Брадиса): высота крыши в коньке делится на половину длины фронтона, после в чего таблице находится угол, соответствующий полученному значению.

Высота конька вычисляется следующим путем:

  1. Производится расчет ширины пролета;
  2. Ширина пролета делится на 2;
  3. Полученное значение умножается на индивидуальную для угла наклона величину.

Полезно: угол наклона и высоту конька можно также рассчитать с помощью угольника.

Например: пусть ширина здания равна 8 метрам. Половина этого значения составляет 4 м, требуется рассчитать высоту стропил при уклоне крыши, равном 25°. В таблице находим соответствующий показатель, составляющий 0,47.

Производим умножение половины ширины здания на полученное из таблицы значение: 4х0,47 = 1,88, т.е. стропила следует поднимать на высоту 1,88 метра.

Выбор материала для кровли в соответствии с углом наклона

Материалы, используемые для покрытия кровли, группируются по таким признакам, как физические и технические параметры, а также ценовые характеристики.

При выборе материала для покрытия можно использовать следующие рекомендации:

  • При небольшом уклоне кровли, составляющем от 2,5 до 10°, чаще всего используются покрытия из крупнозернистой каменной крошки или гравия .
    Толщина верхнего слоя покрытия составляет 3-5 мм для каменной крошки и 10-15 мм для гравия.
  • В случае, если наклон крыши превышает 10° и используется битумная базовая гидроизоляция, верхний слоя выполняется из крупнозернистых материалов .
    Если же выбран рулонный пленочный материал, для защиты следует использовать дополнительный слой окраски.
  • Если угол наклона в такой конструкции, как вальмовая крыша. не превышает 20°, а покрытие выполнено из профнастила или листов асбоцемента, все стыки должны быть герметизированы .
  • При угле наклона, не превышающем 60° и покрытии кровли стальными или медными листами также следует произвести герметизацию стыков. которые к тому же должны быть двойными.

Использование всех приведенных выше требований и рекомендаций при расчете конструкции кровли позволяет возвести надежную четырехскатную вальмовую крышу. способную прослужить несколько десятков лет.

Источники: http://mainstro.ru/uchimsya-pravilno-opredelyat-ugol-naklona-kryshi/, http://svoidomstroim.ru/krysha/kak-pravilno-rasschitat-ugol-naklona-kryshi.html, http://krovlyakryshi.ru/raschety/raschet-ugla-naklona-kryshi-103
