Как правильно проводить измерения штангенциркулем

Как правильно пользоваться штангенциркулем

Штангенциркуль – высокоточный инструмент, используемый для измерения наружных и внутренних линейных размеров, глубин отверстий и пазов, разметки. Свое название этот универсальный прибор получил от линейки-штанги, которая служит основой его конструкции.

Определение показаний по нониусу

Для определения показаний штангенциркуля необходимо сложить значения его основной и вспомогательной шкалы.

  1. Количество целых миллиметров отсчитывается по шкале штанги слева направо. Указателем служит нулевой штрих нониуса.
  2. Для отсчета долей миллиметра необходимо найти тот штрих нониуса, который наиболее точно совпадает с одним из штрихов основной шкалы. После этого нужно умножить порядковый номер найденного штриха нониуса (не считая нулевого) на цену деления его шкалы.

Результат измерения равен сумме двух величин: числа целых миллиметров и долей мм. Если нулевой штрих нониуса точно совпал с одним из штрихов основной шкалы, полученный размер выражается целым числом.

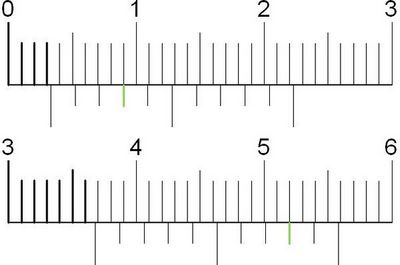

На рисунке выше представлены показания штангенциркуля ШЦ-1. В первом случае они составляют: 3 + 0,3 = 3,3 мм, а во втором — 36 + 0,8 = 36,8 мм.

Нониус с ценой деления 0,05 мм

Шкала прибора с ценой деления 0,05 мм представлена ниже. Для примера приведены два различных показания. Первое составляет 6 мм + 0,45 мм = 6,45 мм, второе — 1 мм + 0,65 мм = 1,65 мм.

Аналогично первому примеру необходимо найти штрихи нониуса и штанги, которые точно совпадают друг с другом. На рисунке они выделены зеленым и черным цветом соответственно.

Устройство механического штангенциркуля

Устройство двустороннего штангенциркуля с глубиномером представлено на рисунке. Пределы измерений этого инструмента составляют 0—150 мм. С его помощью можно измерять как наружные, так и внутренние размеры, глубину отверстий с точностью до 0,05 мм.

  1. Штанга.
  2. Рамка.
  3. Губки для наружных измерений.
  4. Губки для внутренних измерений.
  5. Линейка глубиномера.
  6. Стопорный винт для фиксации рамки.
  7. Шкала нониуса. Служит для отсчета долей миллиметров.
  8. Шкала штанги.

Губки для внутренних измерений 4 имеют ножевидную форму. Благодаря этому размер отверстия определяется по шкале без дополнительных вычислений. Если губки штангенциркуля ступенчатые, как в устройстве ШЦ-2, то при измерении пазов и отверстий к полученным показаниям необходимо прибавлять их суммарную толщину.

Величина отсчета по нониусу у различных моделей инструмента может отличаться. Так, например, у ШЦ-1 она составляет 0,1 мм, у ШЦ-II 0,05 или 0,1 мм, а точность приборов с величиной отсчета по нониусу 0,02 мм приближается к точности микрометров. Конструктивные отличия в устройстве штангенциркулей могут быть выражены в форме подвижной рамки, пределах измерений, например: 0–125 мм, 0–500 мм, 500–1600 мм, 800–2000 мм и т.д. Точность измерений зависит от различных факторов: величины отсчета по нониусу, навыков работы, исправного состояния инструмента.

Порядок проведения измерений, проверка исправности

Перед работой проверяют техническое состояние штангенциркуля и при необходимости настраивают его. Если прибор имеет перекошенные губки, пользоваться им нельзя. Не допускаются также забоины, коррозия и царапины на рабочих поверхностях. Необходимо, чтобы торцы штанги и линейки-глубиномера при совмещенных губках совпадали. Шкала инструмента должна быть чистой, хорошо читаемой.

  • Губки штангенциркуля плотно с небольшим усилием, без зазоров и перекосов прижимают к детали.
  • Определяя величину наружного диаметра цилиндра (вала, болта и т. д.), следят за тем, чтобы плоскость рамки была перпендикулярна его оси.
  • При измерении цилиндрических отверстий губки штангенциркуля располагают в диаметрально противоположных точках, которые можно найти, ориентируясь по максимальным показаниям шкалы. При этом плоскость рамки должна проходить через ось отверстия, т.е. не допускается измерение по хорде или под углом к оси.
  • Чтобы измерить глубину отверстия, штангу устанавливают у его края перпендикулярно поверхности детали. Линейку глубиномера выдвигают до упора в дно при помощи подвижной рамки.
  • Полученный размер фиксируют стопорным винтом и определяют показания.

Работая со штангенциркулем, следят за плавностью хода рамки. Она должна плотно, без покачивания сидеть на штанге, при этом передвигаться без рывков умеренным усилием, которое регулируется стопорным винтом. Необходимо, чтобы при совмещенных губках нулевой штрих нониуса совпадал с нулевым штрихом штанги. В противном случае требуется переустановка нониуса, для чего ослабляют его винты крепления к рамке, совмещают штрихи и вновь закрепляют винты.

Уровень является незаменимым инструментом при выполнении ремонта. Правильный выбор этого измерительного инструмента значительно повышает качество работ и экономит время. По конструкции можно выделить пять основных видов строительных уровней.

Микрометр – высокоточный прибор, предназначенный для измерения линейных величин абсолютным методом. Для определения его показаний необходимо просуммировать значения шкалы стебля и барабана. Пронумерованная шкала стебля показывает количество миллиметров, а его дополнительная шкала служит для подсчета половин миллиметров.

Влажность воздуха играет важную роль в формировании комфортных условий жизнедеятельности людей, животных и растений. Измерителями влажности воздуха являются гигрометры и психрометры. Они успешно решают задачу постоянного контроля над микроклиматом.

Совет 1: Как правильно пользоваться штангенциркулем

Не только на производстве, но и в быту нередко возникает необходимость узнать размеры небольших деталей. Чтобы измерить диаметр сверла или сечение провода, определить размеры внутренней выемки в заготовке, удобнее всего воспользоваться штангенциркулем. Этот инструмент довольно прост в использовании, хотя работа с ним и требует некоторого навыка.

Устройство штангенциркуля

Измерительная линейка предельно проста в применении, но мерить ею предметы можно лишь с очень невысокой степенью точности. Если условия задачи предъявляют более высокие требования к результатам измерений, лучше всего использовать специальный вид контрольно-измерительного инструмента, который носит название штангенциркуля. Это устройство дает возможность определять внутренние и наружные размеры объектов, а также глубину небольших отверстий.

Традиционный штангенциркуль состоит из удлиненной штанги, снабженной неподвижными губками. По штанге перемещается рамка, имеющая подвижные элементы и стопорный винт. На плоской поверхности штанги имеются отсечки, воспроизводящие шкалу с ценой деления в один миллиметр. Длина стандартной шкалы, как правило, равняется 150 мм, хотя можно встретить и более внушительные модели. На подвижной части инструмента можно увидеть шкалу вспомогательного назначения, которую именуют нониусом.

Как пользоваться штангенциркулем

Чтобы провести измерения с использованием обычного штангенциркуля, необходимо подготовить инструмент. Для этого требуется развести губки штангенциркуля на достаточное расстояние, а затем плотно обжать ими измеряемый объект, к примеру, сверло или металлический прут. Не нужно прилагать при этом чрезмерное усилие, чтобы не повредить инструмент.

Теперь нужно посмотреть на самую первую (левую) метку, имеющуюся возле нижней шкалы, чтобы выяснить, на каком делении она установилась. Например, если метка расположилась между нулем и единицей, это означает, что предмет имеет размер меньше сантиметра. Следующий шаг состоит в том, чтобы выяснить, с каким из делений верхней шкалы метка совпадает. Если она находится напротив деления 7, то размер измеряемого объекта составляет 7 мм.

При помощи штангенциркуля можно измерять также и десятые доли миллиметра. Если нижняя метка установилась между цифрами 7 и 8, нужно посмотреть, которая из меток в точности совпадает с риской на верхней шкале, составляя с ней единую линию. Совпала пятая метка? Это свидетельствует о том, что к полученному результату требуется прибавить полмиллиметра. Число дополнительных меток на нижней шкале может быть равно 10 или 20, что определяется классом точности штангенциркуля.

Внутренний диаметр штангенциркулем измерять также не слишком сложно. Для этой цели инструмент имеет две слегка заостренные губки в верхней части. Их нужно вставить между внутренними поверхностями выемки или трубы, а потом раздвинуть до упора. Все остальные измерительные действия при этом будут теми же, что описаны выше для внешних измерений.

Совет 2: Как измерять штангенциркулем

При выполнении столярных или слесарных работ регулярно требуется измерять различные отверстия. Обычная линейка для этого не очень подходит, поскольку ею трудно измерить, например, выемку. Кроме того, она дает точность до 1 мм, и этого не всегда бывает достаточно. Для более точных измерений применяется штангенциркуль, который позволяет определять внутренние и внешние размеры с точностью до 0,1 мм.

  • Штангенциркуль
  • Деталь, которую нужно измерить
  • Тиски

Рассмотрите штангенциркуль. Самый распространенный из них состоит из штанги с губками. Губки неподвижны. На штанге есть миллиметровая шкала. Длина ее составляет 150 мм. По штанге перемещается рамка, на ней подвижные губки. На подвижных губках расположена вспомогательная шкала длиной 19 мм. Она разделена на 10 равных частей, расстояние между делениями 1, 9 мм. Эта вспомогательная шкала называется нониусом. Перед измерениями проверьте точность штангенциркуля, совместив губки. Нулевые отметки основной и дополнительной шкал должны совпасть, а десятый штрих дополнительной шкалы совместиться с девятнадцатым штрихом основной. Штангенциркуль позволяет измерить и глубину отверстия, для этого на обратной стороне штанги есть глубиномер.

Закрепите деталь в тиски. Если тисков нет, закрепите ее любым другим способом, чтобы она не двигалась, в противном случае измерение будет неточным.

Для измерения внешних параметров охватите деталь подвижной и неподвижной губками. Слегка прижмите губку к детали, чтобы не вызвать механических повреждений и не сломать штангенциркуль. Зафиксируйте губки опорным винтом.

Посмотрите, с каким делением основной шкалы совпала первая риска нониуса. Это деление обозначает количество целых миллиметров детали. Посмотрите, где риски обеих шкал точно совпали в следующий раз. Сосчитайте деления на нониусе. Это число будет обозначать десятые доли миллиметра, его необходимо приплюсовать к числу целых миллиметров.

Внутренние параметры измеряются другой парой губок, которые вставляются внутрь выемки. Подсчет ведется точно так же.

Как правильно пользоваться штангенциркулем?

Штангенциркулем можно измерять как наружные, так и внутренние размеры (например, внутренний диаметр кольца, шайбы). Но наиболее распространено измерение наружных размеров.

На штангенциркуле, показанном внизу, измерили толщину палки. Как видно из фото, диаметр палки равен приблизительно 2 см. (каждая цифра на верхней шкале здесь обозначает сантиметр, каждое маленькое деление - миллиметр). Это определилось следующим образом: посмотрели на самую левую риску нижней шкалы и посмотрели, с чем она пересекается на верхней шкале. Нам важно определить цифру верхней шкалы, которая находится ЛЕВЕЕ нижней риски. Это цифра 2. Значит, 2 см. или 20 мм.

Чтобы более точно измерить толщину этой палки смотрят еще раз на НИЖНЮЮ шкалу (она называется нониус). Главное найти теперь, где нижняя риска ТОЧНО совпадает с какой-нибудь риской верхней шкалы. Здесь это совпадение получилось точно напротив цифры 3. По нижней шкале эта риска соответствует 5 делениям нониуса. Деления же нониуса, в отличие от верхней шкалы, равны 0,1 мм. Если 5 делений, значит, получается 0,5 мм.

Теперь к 2 сантиметрам, определенным по верхней шкале, добавляем 0,5 мм. полученные по нижней и получаем: 20 мм + 0,5 мм = 20,5 мм.

Это будет точное измерение (с точностью до десятых долей миллиметра).

автор вопроса выбрал этот ответ лучшим

Как правильно пользоваться штангенциркулем?

Штангенциркуль — это самый распространенный инструмент для измерения, с помощью которого можно выполнить измерение как внешних, так и внутренних размеров нужной детали. Очень легко им измерять диаметр каких-либо цилиндрических деталей, а некоторые модели позволяют измерять и глубину отверстия. Здесь важно правильно пользоваться штангенциркулем .

Смотрите видео как правильно пользоваться штангенциркулем

Как правильно измерить штангенциркулем ширину отверстия

Для этого используем верхними губки штангенциркуля, которые заострены. Следует их поместить вовнутрь требуемой детали и предельно развести в стороны, убедившись при этом, что отсутствует перекос.

Измерьте показания на самой нижней шкале, которая называется нониус. Если отметка ноль совпадет с каким-либо значением на верхней шкале инструмента абсолютно полностью, то это будет числом миллиметров ширины детали.

Однако отметка ноль может не всегда точно совпадать, тогда требуется вычислить число долей. Смотрим на нижнюю шкалу и проверяем какая из рисок абсолютно совпадет с риской наверху. Вести измерение нужно со 2-ой риски, поскольку самая первая является нулевой. Например, если совпала четвертая метка, то нужно прибавить к целому значению еще 0,4 мм. Складываем целое значение в миллиметрах и вычисленные доли, получаем ширину отверстия.

Как правильно измерить штангенциркулем толщину детали

В этом случае следует зажимать имеющуюся деталь нижними губками инструмента, которые самые широкие. Производим измерение как и в первом случае - вначале измеряем целые значения, а после доли миллиметра.

Как правильно измерить штангенциркулем глубину отверстия

Это возможно, если ваша модель штангенциркуля имеет встроенный глубиномер. Прижав торец инструмента к поверхности, просто раздвигайте губки штангенциркуля пока линейка встроенного глубиномера полностью не упрется в днище отверстия. Дальше как просто снимите показания.

Штангенциркулем пользоваться надо правильно.

Этим инструментом можно измерить наружную часть какого либо предмета (небольшого), а также внутреннюю часть некоторых предметов (гайка, труба, зазоры между чем-то).

Штангенциркуль надо развести так, чтобы обхватить измеряющий предмет. Потом смотрим на шкалу. На ней есть деления и цифры. По этим делениям и цифрам определяем величину.

Хорошо правильность использования штангенциркуля показано на видео ниже:

Штангенциркуль - это прибор для осуществления замеров ширины некоторых предметов, например труб небольшого диаметра. Можно измерить как толщину предмета. так и размер отверстия внутри него.

Чтобы измерить предмет, зажмите его губками внешних измерений, либо упритесь в распор отверстия губками внутренних измерений.

Затем посмотрите, какой длине шкалы на штанге соответствует начало шкалы на нониусе.

Чтобы было понятно - вот рисунок с обозначениями:
