Видео как правильно нарезать резьбу

Как правильно нарезать резьбу на трубе плашкой

Если Вы занимаетесь ремонтом сантехники, меняете водопровод, то надо знать, как правильно нарезать резьбу на трубе плашкой, чтобы накрутить кран, муфту, и от правильной нарезки резьбы зависит безопасность ремонта Вашей квартиры, а так же соседей снизу.

Я уже описывал сам процесс нарезки резьбы в статье Как подключить радиатор отопления , но по поступающим от читателей моего блога вопросам на почту, решил более подробно описать, как это надо делать.

Для того чтобы нарезать резьбу, понадобится такой инструмент:

  • плашкодержатель, лерка
  • плашка для нарезания черновой резьбы
  • плашка для нарезания чистовой резьбы
  • солидол, машинное масло или кусочек сала
  • болгарка или напильник

Также еще плашки называют - первая проходная и чистовая.

Для чего я советую применять две плашки:

Во-первых, легче нарезать, а во-вторых износ инструмента уменьшается, а при нынешнем качестве, это очень актуально, так как сейчас нарежешь 3-4 резьбы, и плашку можно выкинуть.

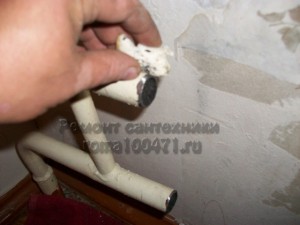

Если Вы нарезаете резьбу на стояке воды или отопления, или врезке на квартиру, обязательно убедитесь в ее хорошем состоянии, иначе рискуете трубу сломать.

Как нарезать резьбу на трубе

1. Когда отрезали трубу по размеру, с той стороны где будете нарезать резьбу, обязательно снимите фаску, также можете немного зачистить само место где будет резьба, если на трубе есть краска, то лучше очистите ее, легче будет нарезаться резьба.

2. Смажьте смазкой или салом место резьбы, и зубья плашки.

3. Возьмите плашкодержатель с 1-й проходной плашкой, или резьбонарезной инструмент для черновой резьбы -лерка (на фото) и прижимая его рукой с усилием (чтобы плашка зацепилась за трубу и начала нарезать), начинайте по часовой стрелке нарезать, приблизительно 5 оборотов. Примерно после 2-го оборота, когда пойдет туго, прокрутите на пол оборота назад, этим Вы отломаете стружку, и будет легче нарезать, и опять крутите по часовой стрелке.

4. Когда нарезали черновой, берем 2-ю плашку,опять промажьте смазкой резьбу, плашку для чистовой резьбы, и повторите те же действия.

А теперь некоторые советы и нюансы.

Не покупайте краны, в которых внутренней резьбы 3,5 витка, даже если они толстостенные, такие вентиля можно накручивать на фитинги с латунной резьбой, для водопроводной, железной трубы, они не годятся.

Первую проходную резьбу обязательно нарезайте с направляющей, для того чтобы резьба не пошла на перекос.

Если чистовую резьбу нарезаете без направляющей, внимательно смотрите, чтобы плашка накрутилась 1-1,5 витка ровно, без перекоса.

Совет: нарезайте не менее 5 витков, и обязательно на голую резьбу накрутите кран, и посчитайте количество оборотов, должно быть 5, при установке шарового крана на железную трубу со льном надо накручивать не менее 4,5 оборота. Так что не ленитесь, если кран накручивается меньшее количество оборотов, обязательно дорежьте резьбу.
Если накрутите на 2-3, то через недолгое время 1-2 витка отгниет, и кран отвалится, и будет потоп. Как правильно наматывать лен на резьбу, читайте здесь .

Вот такой процесс и советы, как правильно нарезать резьбу на трубе плашкой своими руками, можете посмотреть видео.

Евгений | 14.05. 20:09

Здравствуйте, столкнулся с проблемой при нарезании. Делал как по видео, только машинным маслом смазывал. Клупп и плашка китайские, такие как и у Вас. Но резьба нарезается очень плохо. Не ровная, волной идет, а так же поперечное сечение трубы превращается в треугольник.

Евгений, клуппом можно нарезать не более 6 витков, так как в нем резцы настроены на конус, т.е. каждый следующий резец врезается в трубу глубже, а на фото у Вас резьба длинная, и крайние резцы ее деформируют, если резцы выставлены на лерке правильно, то можно нарезать и больше витков. Нарежьте 4-5 витков клуппом, а далее чистовой плашкой дорезайте, если плашка нормальная резьбу рвать не будет, и трубу не деформируют.

Олег, попробуйте прогнать резьбу на трубе плашкой и кран нормально должен накрутится.

Alexey | 12.08. 18:07

Владимир здравствуйте! Ломаю голову, у меня квартира на 1 этаже 10 этажного дома, батареи в стене, надо бы радиатор наружу вынести, у соседей полипропилен к радиаторам идет, стоит 2 года не течет. Терзает вопрос надежности полипропилена для отопления? Буду очень благодарен, если поделитесь своим мнением!

Владимир | 13.08. 03:07

Здравствуйте, Alexey, ставил я полипропилен на отоплении и работают уже более 8 лет, и на 1 этажах включительно, но только в крайнем случае, моё мнение, если стояки железные, подсоединяйтесь железом, и если выводите трубу через бетон, то в гильзе, или на крайняк обернуть мерилоном. На первом этаже у вас самое высокое давление, и при подключении ПП будет зависеть от качества полипропилена, а особенно фитингов, но железо надежней всего. Я бы подсоединял железной трубой.

Татьяна | 02.01. 07:10

Здравствуйте меня зовут Татьяна. Я хотела у вас спросить а как правильно накрутить резьбу и каким инструментом. Извините что женщина спрашивает просто у меня муж умер. И теперь мне все самой надо делать.

Владимир | 03.01. 07:09

Как нарезать резьбу метчиком

Пожалуй, самым надежным средством соединения является резьбовое соединение. В случае, когда какая-либо вещь ломается, первая мысль, которая приходит в голову – закрепить отломившуюся часть болтом. Помимо долговечности и прочности резьбового соединения, оно обладает свойством разборности, что зачастую играет решающую роль при выборе данного типа соединения.

Итак, прежде чем разобраться с тем, как нарезать резьбу метчиком, разберемся с типами резьб.

Типы винтовой линии

Резьба представляет собой винтовую поверхность, нанесенную на тела вращения, например, на цилиндр, как в случае с болтом. Существует два типа резьбы:

  • правая: винтовая линия поднимается против часовой стрелки;
  • левая: винтовая линия поднимается по часовой стрелке.

Таким образом, название резьбы соответствует направлению закручивания. При этом следует отметить, что помимо направления закручивания резьбы делят на следующие два типа:

  • внутреннюю: используется в отверстиях;
  • наружную: используется на стержнях.

Также каждая резьба характеризуется такими параметрами, как:

  • профиль;
  • угол профиля;
  • шаг (P);
  • наружный и внутренний диаметры (d2 и d1);
  • глубина резьбы (t).

Рисунок 1 – Схема общего вида резьбы

В быту чаще всего используются правые прямоугольные и упорные резьбы, изображенные на рисунке ниже.

Рисунок 2 – Схема прямоугольной и упорной резьбы

Инструмент для нарезания резьбы

Поскольку перед нами стоит задача нарезать резьбу самостоятельно в домашних условиях, то для работы будем использовать ручной метчик.

Рисунок 3 – Ручной метчик для нарезания внутренней резьбы

Рабочая часть метчика непосредственно используется для нарезания резьбы. Она представляет собой конструкцию из двух элементов: заборной и калибрующей частей. Заборная часть изготавливается в виде конуса и выполняет основную работу по нарезанию резьбы, а калибрующая – зачищает резьбу и направляет метчик.

Рисунок 4 – Конструкция ручного метчика

Для нарезания внешней резьбы используются плашки.

Нарезание внутренней резьбы

Первый шаг в том, как нарезать резьбу метчиком – сверление отверстия. Данный этап является по сути самым главным, поскольку если ошибиться с выбором диаметра, то болт будет либо болтаться, либо метчик может попросту сломаться от перегрузки. Диаметр отверстий лучше всего подбирать по таблицам, однако можно сделать грубую оценку: диаметр отверстия должен равняться разнице диаметра резьбы и ее шага. Например, при внешнем диаметре 20 мм и шаге 1 мм, необходимо просверлить отверстие диаметром 19 мм.

Внимание! При сверлении следите за тем, чтобы отверстие было строго перпендикулярно плоскости. Любые отклонения могут привести к браку.

Просверлив отверстие сверлом подходящего диаметра, приступаем непосредственно к нарезанию резьбы метчиком. Чтобы зафиксировать метчик рекомендуется использовать «вороток», показанный на рисунке ниже. В случае отсутствия воротка используется обычный разводной ключ.

Рисунок 5 – Вороток для метчика

Рисунок 6 – Воротки для метчиков и круглых плашек

Закрепляем деталь в тиски, добавляем в отверстие немного смазки. Далее чтобы нарезать резьбу метчиком вручную, выполняем возвратно-поступательные движения: два поворота по часовой стрелки, один или пол оборота – обратно. Повороты в обратную сторону необходимы, чтобы удалить стружку, образующуюся при нарезании резьбы. Пройдя отверстие черновым метчиком, выполняем описанные выше шаги, вторым метчиком.

Стоит отметить, что зачастую возникают ситуации, когда требуется сделать резьбу в достаточно тонкой пластине из мягкого металла, толщиной порядка 3-4 мм. В таком случае можно механизировать процесс, используя для этого шуруповерт или дрель. При этом вместо крепления метчика в вороток, зажимаем его в шуруповерт.

Правила нарезания внутренней резьбы с помощью метчика:

1. Если отверстие, в котором нарезается резьба достаточно глубокое, тогда следует периодически выворачивать метчик из отверстия. Следование данному правилу необходимо, чтобы очищать канавки, иначе метчик может легко перекосить. Это относится в большей степени к мягким металлам, таким как медь, алюминий.

2. Используйте последовательно все метчики из набора: сначала черновой, затем средний и, наконец, чистовой. Иначе резьба может получиться некачественной, а метчики из-за хрупкости могут лопнуть.

Рисунок 6 – Набор метчиков

3. В случае если необходимо нарезать резьбу в глухом отверстии, то глубина отверстия должна быть несколько больше, чем планируемая длина резьбы.

4. При обработке глубоких отверстий важную роль играет смазка. Специалисты рекомендуют использовать не машинное масло, а эмульсию, керосин или льняное масло.

Таблица диаметров сверл для отверстий для нарезания метрической резьбы (ГОСТ 19257-73)

Видео

Предлагаем вашему вниманию видеоролик, на котором показано, как правильно нарезать резьбу метчиком.

И еще одно видео про то, как нарезать внешнюю резьбу на стержне.

Полезно? Сохраните себе на стену! Спасибо за лайк!

Как нарезать резьбу на трубе

При выполнении разнообразных ремонтных работ, связанных с восстановлением элементов водопровода. заменой сантехнических устройств, отопительных регистров и прочего, приходится использовать части стальных трубопроводов с резьбовыми участками. В этой статье мы расскажем, как нарезать резьбу на трубе самостоятельно. Если знать особенности нарезания и запастись соответствующим инструментом, то эта задача будет вами выполнена качественно и сравнительно быстро.

Особенности трубной резки

Издавна для нарезания резьбы на трубчатых элементах используется не метрическая, а так называемая дюймовая резьба, которая отличается от обычной другим углом профиля резьбы (55 º против 60 º у метрической). Кроме того, дюймовая резьба имеет меньшее значение шага, что объясняется незначительной толщиной стенки трубы.

Малый шаг означает, что на одной и той же длине резьбовой части витков резьбы окажется больше. Соответственно, возрастает и надежность соединения.

Резьба бывает правой и левой. У правой резьбы витки, при рассматривании с торцевой части изделия, уходят вправо, а соответственно, у левой – влево. Значительно чаще применяется правая резьба.

Определить, какая резьба на одном из резьбовых участков очень просто: если при наворачивании стыкуемого элемента, он проворачивается по часовой стрелке – значит, резьба правая.

На водопроводной трубе направление витков значения не имеет, поскольку изделия после соединения не вращаются, а остаются неподвижными. Кроме трубной резьбы в соединениях используют также и крепежную резьбу, у которой шаг – более крупный. Она выполняется на метизах и отверстиях под них.

Способы нарезки резьбы на трубах

Резьбу на водопроводных трубах можно нарезать своими руками при помощи двух инструментов – плашки (ее еще называют лерка) и клуппа. В чем разница между ними?

Плашка представляет собой ручной резьбонарезной инструмент, внешняя сторона которого имеет посадочное место под корпус в виде двух противоположно расположенных пазов. А внутренняя сторона представляет собой пластину с резьбовым отверстием и канавками для отвода стружки, воспроизводящие диаметр и шаг требующейся резьбы. На конце резьбового профиля имеются так называемые участки сбега. Они выполняют двойную функцию: обеспечивают легкость при центровке участков двух труб перед их соединением и улучшают выход стружки, образующейся при нарезании резьбы. На торцовой поверхности плашки наносится обозначение диаметра резьбы. Для нарезания плашку вставляют в корпус-вороток, снабжаемый съемными ручками для проворота плашки, и закрепляют винтами.

Как правильно нарезать резьбу плашкой? Лучше, если нарезаемая труба будет надежно и ровно закреплена в слесарных тисках. Малейший перекос приведет к тому, что резьба будет нарезана с уклоном. Это приведет к прослаблению стенки трубы и перекосу всего соединяемого участка водопроводной или сантехнической системы.

Чтобы обеспечить надежное направление следует провести небольшую доработку плашки. Для этого к одному из торцов плашки приваривают направляющую втулку, которая должна с небольшим зазором (не более 0,2–0,4 мм) входить в трубу, где нарезается резьба. Длина направляющей втулки должна быть не менее двух диаметров нарезаемой резьбы.

Клупп – более профессиональный резьбонарезной инструмент (в продаже обычно бывает набор из нескольких клуппов различного диаметра). Принципиальное отличие клуппа заключается в том, что его плашки раздвижные и состоят из четырех половинок, поэтому могут настраиваться на нарезку резьбы разного диаметра, но одного шага. При насаживании клуппа на участок трубы плашки подводятся к поверхности и закрепляются в нужном положении. Регулировка относительного расположения разъемных плашек клуппа производится перемещением его план-шайбы.

Резьбовой клупп уже имеет в своей конструкции направляющий элемент, поэтому перекоса нарезаемой резьбы при его применении не будет.

Более практичной разновидностью клуппов считается трещоточный, в конструкции которого предусмотрен храповой механизм. Нарезка резьбы производится не вращательными, а качательными движениями рукояток с одновременной подачей плашки. Клупп незаменим, если требуется нарезать резьбу на трубе, не снимая ее с участка трубопровода.

Технология нарезания

Последовательность нарезки резьбы на трубе состоит из следующих этапов:

  1. Очищают необходимый участок трубы от ржавчины, натеков краски и прочих неровностей внешнего диаметра трубы.
  2. Обильно смазывают нужный участок трубы машинным маслом или сульфофрезолом, благодаря чему нагрузка на рукоятку при нарезке будет значительно меньше. То же можно выполнить и в отношении плашки/плашек.
  3. Надежно закрепляют трубу в тисках. При этом выступающий под нарезку торец трубы не должен быть более 5–8 ее диаметров, в противном случае точность нарезки не гарантируется. Плашки с направляющей втулкой или клуппы таких ограничений не требуют.
  4. Подготавливают трубу к нарезке, для чего напильником получают на торце заходный конус высотой не менее половины высоты плашки. На этом участке образуется сбегающий участок резьбы, если это критично, то его затем можно удалить ножовкой по металлу.
  5. Насаживают плашку или клупп, и, энергично вращая вороток, получают необходимый резьбовой участок. Следует помнить, что длина нарезанного участка резьбы должна быть на несколько витков больше требуемой. Для верности можно прогнать плашку по нарезанному участку несколько раз.

Итак, если вы будете следовать предложенным в статье инструкциям и рекомендациям, то сможете быстро и качественно нарезать резьбу на трубе. У вас возникли вопросы по теме? Тогда задавайте вопросы, написав комментарий к статье.

Видео

Может быть, вы предпочитаете один раз увидеть, чем много раз прочитать технологию нарезки трубы? Тогда вам особенно будет полезным этот видеоматериал:
