Как правильно собирать щиты щитового дома

Главная » Проводка » Электрощиток » Как собрать и установить электрощиток в частном доме своими руками, требования и необходимые элементы

Как собрать и установить электрощиток в частном доме своими руками, требования и необходимые элементы

Если Вам необходимо собрать и подключить электрощит в частном доме, но нет никакого желания или возможности прибегать к помощи специалиста по электромонтажным работам – мы расскажем, как правильно это сделать.

Проделать всю работу своими руками непросто, да и опасно, в случае несоблюдения правил работы с электричеством. Мы постараемся прояснить для Вас все вопросы и указать на подводные камни.

Нужно знать перед сборкой

Конструкция подразумевает наличие механизмов для защиты людей и проводки от перегрузки или короткого замыкания. а также счетчика. Кабель идет от ЛЭП к дому в электрощит и из него разводятся все электрические группы дома.

На самом деле правильное название этого прибора – вводно-распределительное устройство (ВРУ). Но по закону Вы должны разделять этот агрегат на два и один из них будет вводным, а второй распределительным.

Вводное устройство обычно устанавливается на электрическом столбе и представляет собой электрощит. в котором для удобства снятия показаний проделано окошко. Внутри находится счетчик электричества. общее УЗО. вводной автоматический выключатель. разрядники (их редко ставят), элементы для защиты от перенапряжения. Такая конструкция должна быть установлена на высоте не более 2 метров.

От вводного щита проводится кабель в распределительную установку. В частных домах подразумевается использование приборов и устройств защитного отключения. Чтобы сэкономить место в щите, ставят дифференциальные устройства, которые включают в себя автоматический выключатель и УЗО .

От материала, из которого сделан дом, а также от того где расположен сам щит, зависит, какой из его вариантов будет выбран.

Металлические навесные электрощиты используются в деревянных домах, а в каменных, где более сухо, можно ставить пластиковый бокс или щит встроенной установки.

Место для установки одного однофазного автомата защиты называется модулем. В каждом щите разное количество модулей. поэтому необходимо знать, какие и в каком количестве приборы будут стоять в щитке.

Распределительный блок должен быть установлен в безопасном месте, лучше всего в отдельном закутке.

Подготовка к установке распределительного щита

Необходимо сделать перед сборкой:

  • Выбрать электрощит в соответствии с типом проводки .
  • Рассчитать общую нагрузку по мощности каждой группы.
  • Рассчитать нагрузки на каждую группу по мощности каждого прибора.
  • Продумать места, в которых требуется работа УЗО .

Лучше иметь запасные места для дополнительных УЗО, в частном доме это может пригодиться.

Полный список оборудования:

  • Электрощит .
  • Однотарифный электросчетчик классом точности от 2.
  • Вводный автомат 32 А.
  • Двухполюсный на 16 А, 2 штуки.
  • Однополюсный резервный, 2 штуки.

Все материалы для сборки могут обойтись Вам от 2000 рублей.

При покупке электрощита не экономьте. поскольку дешевый щиток скорее всего придется переделывать и доукомплектовывать, а плохая пластмасса со временем стать хрупкой. Помимо этого, при пожаре недорогие щитки не соответствуют всем мерам безопасности.

Схемы подключения электрощита на 220В и 380В

Для наглядности следует создать схему, по которой будет собираться щит.

Пример схемы подключения вводного электрощита в частном доме на 220в:

В частных домах для электропроводки часто устанавливают распределительные щиты на 380В. к такому щиту подводится 4-х или 5-жильный кабель: две или три фазы, ноль и заземление.

Схема сборки распределительного электрощита на 380 В для частного дома будет такого плана:

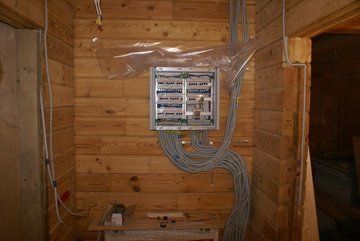

Схема, как правильно смонтировать электрощиток в деревянном частном доме:

Монтаж щитка для загородного строения

  • Устанавливаем с помощью саморезов Din рейки, на которые будет крепиться все оборудование. Они должны иметь размер 35 мм .
  • Приступаем к установке оборудования согласно заранее сделанной схеме и расчетам. монтируем автоматы, УЗО и две отдельные шины, к которым подключается заземление и ноль, устанавливаем прибор учета.
  • Подключаем фазные провода, с помощью специальной шины соединяем автоматы. Согласно общим правилам подключения таких устройств, вход должен быть сверху, а выход снизу.
  • Монтируем защитные крышки, подписываем для удобства все автоматы.
  • Затем их соединяем специальной гребенкой или делаем перемычки из провода. Если вы собираетесь использовать гребенку, то помните, что сечение ее жилы должно быть не меньше 10 мм/кв .
  • Заводим провода от потребителей в автоматы.

Узнайте из данного видео, как правильно собрать электрощиток в частном доме на 220 В:

Из следующего видео вы узнаете, как сделать трехфазный электрощиток на 380 В в частном доме:

После того, как вы собрали щиток, не закрывая, включите его на несколько часов, а затем проверьте температуру всех элементов .

Не допустите плавления изоляции, иначе в дальнейшем произойдет короткое замыкание.

При тщательном последовательном подходе и соблюдении правил электробезопасности собрать ВРУ самостоятельно под силу каждому. хотя и придется повозиться. Закончив установку остается лишь дождаться представителей электросетевой компании, которые проверят вашу схему и организуют подключение.

Как правильно собрать электрический щиток

Проблема сбора и установки электрического щитка возникает, как правило, в случаях, когда на последнем этапе частного строительства рабочий становится перед процедурой электрификации объекта. Осуществление проводки – не сложный, но опасный и ответственный процесс, и последним его пунктом является как раз установка щитка. В дальнейшем пойдёт речь о том, как правильно собрать электрический щиток. и данный материал будет выстроен в виде инструкции по установке.

Инструкция по сборке щитка

Итак, приступают к конструированию щитка в том случае, когда основная часть работки по прокладке кабеля в помещениях закончена. Первое, с чем столкнётся установщик, это выбор – что будет являть собой щиток. Либо это будет купленный готовый, либо будет собран самостоятельно. Во втором случае должны быть приобретены материалы для сборки щитка в специализированном магазине, то есть корпус и планки, на которые крепятся выключатели, и, конечно, сами выключатели.

Нужно иметь в виду, что существует два типа щитков – устаревший тип, где предохранители или так называемые пробки можно было выкручивать, и – современный тип. Конечно, настоятельно рекомендуется не обращаться к устаревшей версии, так как новая превосходит её по всем параметрам качества и безопасности. Современные устройства, регулирующие подачу электроэнергии называются пакетными выключателями или пакетниками . Количество данных выключателей в щитке должно точно соответствовать количеству подводимых к щитку электрических цепей. Это главный аспект в понимании того, как собрать электрический щиток. Слева крепится центральный, главный выключатель, действующий сразу на все цепи. Имеет другой цвет.

Рекомендуется добавить в щиток помимо основных 2-3 запасных пакетника, ведь возможность возникновения в доме дополнительной сети весьма высока. Нужно чётко знать, что приборы имеющие мощность более 5 кВт должны иметь свой собственный предохранитель. К примеру – водонагревательные котлы. Выключаются современные предохранители автоматически, а включаются уже вручную по аналогии с автоматическими пробками. Единственный недостаток пакетников – не подлежат починке.

Итак, пакетники крепятся на специальную планку – вроде всё просто, но нужно не забыть очень важный момент – установка пластины заземления. Приобрести её можно также в любом специализированном магазине. Установка её происходит после установки всей серии необходимого количества пакетников. Именно от этой пластины будут отходить провода заземления к заземляющему средству. Схему заземления необходимо разработать до начала монтажа щитка.

Необходим специальный кожух, куда будет устанавливается щиток, обычно выдалбливается прямоугольное отверстие рассчитанной глубины на уровне лица. После установки щитка в кожух начинается подключение кабелей. Необходимо чёткое представление о схемах электрического тока и данную работу лучше доверить профессиональному электрику. И, как подсказывает практика, подробный разбор того, как собрать электрический однофазный или трёхфазный щиток, лучше всего посмотреть на видео, которое размещено на данной странице сайта.

Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни!

Схема электрического щитка

Предлагаем вам ознакомиться с различными схемами электрического щитка.

Видео сборки электрического щитка

Итак ребята, писать критику не стоит, те кто писали текст по видимому не преследовали цели научить нас, электриков правильно собирать щитки и прочее, но ГЛАВНУЮ и ПРАВИЛЬНУЮ мысль для неопытных людей пытались донести Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни! . Разговор про то на сколько ампер ставить автоматы вообще глупость не учитывая сечение проводки. Всё нужно продумывать и рассчитывать. а это реально может сделать только опытный человек и уж точно не стоит этим заниматься насмотревшись видео. И всё делать стоит только через обслуживающую ваш дом организацию, а то даже если накосячит мега спец, отвечать будете вы! А тем кто только критикует такое, тоже лучше руки оторвать, давайте людям дельные советы.

Прекрасные примеры того, как нельзя категорически собирать щитки. Раз вы уж потратились на сео, то могли бы потратиться и на нормального специалиста. Если кто так соберет щиток, или сгорит, или получит смертельный удар током. Как не стыдно такое выкладывать.

зачем так всё усложнять то?запихать в щиток обычные автоматы проходящиие по токам и расключить как душе угодно

Интересная схемка,только как поставить вводной автомат на 63Ампера,если сейчас очень много счетчиков идет на 60А. вполне достаточно на 40А..ну край на 50.

Жуть. Руки отрывать за такую сборку надо, желательно вместе с башкой. Интересно, что скажет хозяин этого клубка проводков?
Маркировки нет. Не аккуратно. А автоматы. Какая там буковка А? В? С? Д? Наконечники хоть приделаны и то ладно. Не думаю что электрику собирающему эту экибану самому было приятно и удобно по эстетическим и эргономическим соображениям.

Да ну его, думал сам соберу щиток, а не тут то было. Посмотрел инфу и видео, понял что тяжко будет. Хотя сам я много чего своими руками делаю, могу розетку поменять, например. А вот с такими работами я бы не стал рисковать жизнью, проще заплатить специалистам, кто этим занимается

  • Сборка электрощита своими руками – пошаговая инструкция и рекомендации

    Вопрос, как собрать электрощиток своими руками в частном доме, достаточно часто встречается на форумах, где решаются проблемы, связанные с электричеством. Молодые начинающие электрики стараются разобраться в процессах электроснабжения частных домов. К тому же эти знания помогут практически везде, ведь установка и сборка электрощитка своими руками требуется не только в доме. К примеру, монтаж этого прибора необходим сегодня в гараже, в офисе и так далее. Так что давайте разберемся в поставленном вопросе досконально.

    Этапы установки электрического щита

    Как и любой монтажный процесс, установка электрощита делится на несколько этапов, последовательность проведение которых гарантирует правильность работы всей электрической системы частного дома.

    Этап №1 – выбор места установки

    Какие рекомендации по этому разделу необходимо принять во внимание.

    1. Устанавливать щиток надо ближе к выходу, то есть, к месту, куда входят вводные кабели. Обычно это прихожая или коридор.
    2. Высота установки – 1,4-1,7 м от пола до нижнего края щита. В этом случае вся начинка окажется на уровне глаз, что удобно, когда собираем щит, и для монтажа, и для обслуживания.
    3. Очень важно, чтобы доступ к электрощиту был свободным.

    Итак, если место выбрано, можно переходить к его установке.

    Этап №2 – установка

    Как правильно установить электрический щит? В нем четыре монтажных отверстия. Если их даже нет (такие конструкции присутствуют на рынке), то придется просверлить. Обратите внимание, что щитки изготавливаются или из металла, или из пластика. Так что сверление не составит большого труда.

    В первую очередь щит устанавливается на один крепеж, обычно верхний левый. Затем устройство надо выставить по горизонтали, используя строительный уровень. Далее щит крепится верхним правым углом, а уже затем двумя нижними.

    Теперь к вопросу, какие крепежные изделия необходимо использовать для стен из разных материалов.

    • Для деревянных стен подойдут саморезы длиною 40 мм.
    • Для кирпичных и бетонных необходимо выбирать саморезы с пластмассовыми дюбелями. При этом диаметра самореза должен быть 6 мм, а длина 40 мм.
    • К силикатным кирпичам щиток надо крепить при помощи саморезов через дюбели диаметром 8 мм, длиною 100 мм.
    • На стены из пустотелого кирпича лучше использовать анкера длиною не меньше 80 мм.

    Установка встраиваемого щитка производится точно так же. Просто необходимо место установки ниши определить еще в процессе строительства частного дома. И еще один момент – заводить кабель в щиток можно с любой удобной для вас стороны: снизу, сверху или сбоку. Если на устройстве вводного отверстия нет, то его можно просверлить своими руками, используя дрель и коронку соответствующего диаметра.

    Внимание! Если электрощит будет устанавливаться в стене из гипсокартона, то, во-первых, необходимо позаботиться о сооружении ниши, во-вторых, по ее периметру придется установить металлический каркас для крепления электрощитка.

    Этап №3 – сборка

    Итак, переходим к основному вопросу нашей статьи – сборка электрощитов. Первое, что необходимо сделать, это установить и закрепить DIN-рейки, на которые будет крепиться вся начинка щита. А именно: счетчик учета и контроля потребления электроэнергии, автоматические выключатели, УЗО, шины нулевой фазы и заземления.

    Обратите внимание на шины. Это специальные устройства в виде планок, изготовленных из меди, в которых сделаны отверстия. В последние вставляются провода, которые закрепляются винтами. Шины специально снабжены пластиковыми основами, которыми они сажаются на DIN-рейки. То есть, основа выполняет функции изоляции.

    Первым устанавливается вводной автомат. Он должен располагаться в самом верху щитка с левой стороны. То есть, сборка щитов начинается именно с этого прибора. Кстати, для удобства его подключения рекомендуется вводные провода заводить сверху щитка над автоматом. Далее, устанавливаются и закрепляются остальные автоматы и другие приборы. Количество всех элементов должно в точности соответствовать расчетам и схеме, которые проводятся задолго до установки щита и разводки электрических проводов по дому.

    Необходимо обратить внимание, какой вводной автомат устанавливается в электрощитке. Если это однополюсной, то через него проходит фазный контур. Если двухполюсной, то и фаза, и ноль. Нулевой контакт на автомате обозначен буквой «N». Если в дом заходит трехфазная разводка, то придется устанавливать четырехполюсной автомат. В последней позиции придется использовать цветовую маркировку проводов каждой фазы, что облегчит и сам монтаж, и дальнейшее обслуживание щитка.

    После вводного автомата производится подключение счетчика учета. Здесь также все будет зависеть от того, сколько фаз входит в дом. После счетчика разводка доводится до автоматов, которые подключены к контурам электрической разводки по помещениям в доме. Нулевой контур от электросчетчика ведется к шине, а уже от нее в дом. То же самое и с контуром заземления.

    Внимание! Рекомендуется мощные бытовые приборы обвязать отдельными контурами. К ним относится стиральная и посудомоечная машина, бойлер и кондиционер. То есть, для каждого прибора необходимо установить свой собственный автомат и провести до места подключения в комнате отдельный участок кабеля с установкой розетки.

    Когда производится сборка электрощита, где устанавливаются приборы устройства защитного отключения, то это, по сути, та же схема, только с дополнением в виде УЗО. Это может быть один прибор или несколько. Их всегда устанавливают только на розеточные группы после автоматов. Если вместо УЗО используются дифавтоматы, то схема точно такая же, как и первая, только вместо обычных автоматических выключателей монтируются дифференциальные, выполняющие функции и приборов отключения, и УЗО. Единственное, что необходимо учитывать, это тот факт, что через дифавтоматы проходит и фазный контур, и нулевой. Контур заземления же проводится в обычном порядке, то есть, мимо автоматов прямо к розеткам.

    Проводя сборку электрических щитов, необходимо учитывать правила удобства обслуживания. Не стоит разбрасывать однотипные приборы по разным углам и сторонам, все должно монтироваться поэтажно – сверху вниз. К тому же такая монтажная схема позволит не захламлять щиток проводами и не запутаться в них. Ведь неправильное подключение может стать причиной короткого замыкания, от чего сгорит вся начинка щитка или бытовые приборы.

    Заключение по теме

    Итак, в этой статье нами был освещен вопрос, как собрать электрический щиток своими руками? Как показывает практика, ничего сложного в этом нет. Здесь важно правильно установить его, грамотно собрать начинку, соединив все элементы проводами. Но не менее важно будет рассчитать их по мощности и продумать схему соединения. Все остальное – чисто механическая работа.
