Дымоход бане своими руками правильно

Дымоход в бане своими руками

Правильная печь для русской бани - дровяная, а для нее необходима система удаления продуктов горения из топки. Дымоход для бани рассчитывается и проектируется с учетом тепловой мощности отопительного оборудования, его местоположения и особенностей строения. Для устройства такой системы могут быть использованы разные материалы в зависимости от конструкции печи.

Возвести дымоход для бани своими руками вполне по силам даже начинающему мастеру, не имеющему практического опыта. Важно при этом строго придерживаться правил строительства конструкций такого рода и рекомендаций специалистов. Основные требования к дымоходам и системам вентиляции изложены в СНиП 41-01-2003, II-35-76, ГОСТ 9.104-79, а также в своде правил НПБ 252-98, регламентирующих меры противопожарной безопасности.

Как сделать дымоход в бане самостоятельно и с минимальными затратами? Ответ на данный вопрос простой: нужно приобрести необходимые материалы и комплектующие и собрать систему своими силами. Известный автоконструктор Фердинанд Порше сказал: Если хочешь сделать что-то хорошо, сделай это сам . Так неужели смонтировать дымоход в бане сложнее, чем создать культовую машину.

Выбор типа системы и расчетно-проектные мероприятия

Наши далекие предки строили бани, которые топились по-черному , дым из таких сооружений выходил из расположенных под самым потолком отверстий. Со временем печи совершенствовались и были разработаны несколько типов дымоходов, которые классифицируются по следующим признакам:

1. По конструктивным особенностям: прямые и лабиринтного типа.
2. По использованным в процессе строительства материалам: кирпич, стальные или керамические трубы.
3. По способу вывода канала из помещения наружу: через крышу или сквозь стену.

Для ответа на вполне закономерный вопрос, какой дымоход лучше для бани следует внимательно изучить проект и сделать выбор. При этом следует учитывать не только технические характеристики оборудования, но и собственные возможности в выполнении работ по возведению или монтажу конструкций.

Предупреждение. при отсутствии опыта строительства печей не следует браться за возведение сложной конструкции лабиринтного типа. Неизбежные ошибки в силу недостатка навыков могут привести к неправильному функционированию дымохода и другим серьезным последствиям.

Для небольшой домашнего комплекса вполне достаточно металлической печи заводского или кустарного изготовления с каменкой и водонагревательным баком. Дымоход в баню такого типа лучше смонтировать из готовых элементов, приобретенных в розничной торговой сети. Детали устройства должны соответствовать требованиям ГОСТ 9817-95 и ТУ 4863-001-78129737-06. Применение некондиционных труб может привести к их преждевременному выходу из строя.

Для ответа на вопрос, как рассчитать дымоход для бани следует определить тепловую мощность отопительного прибора. Она указывается в паспорте или в технической документации устройства. Проходное сечение дымохода вычисляется по специальным таблицам, которые можно найти на сайте или в строительных нормативах.

Важное замечание. верхний срез трубы должен находиться выше конька крыше не менее чем на 500 мм, это необходимо для обеспечения устойчивой тяги.

Основные элементы дымохода для бани приведены в перечне:

1. Труба стальная или керамическая прямоугольного или круглого сечения.
2. Узел с шиберной заслонкой.
3. Сэндвич кожух с наполнителем из негорючего материала.
4. Проходной узел для защиты строительных конструкций от воздействия высоких температур.
5. Оголовок с теплоизоляцией.
6. Защитные экраны для прилегающих участков стен и потолка.
7. Теплообменник на дымоход для подогрева воды.
8. Зонт.

Устройство дымохода в бане с выходом отводного канала через стену потребуется ряд дополнительных элементов: опорная конструкция, тройник и труба для сбора конденсата.

Монтаж дымохода в бане: основные этапы

Подготовка к установке системы выполняется во время выполнения строительных и кровельных работ. Монтаж дымохода предусматривает устройство в стене, потолочных перекрытиях и в крыше проемов для устройства проходных узлов. Отдельные операции для удобства исполнителей осуществляются в процессе выполнения основных строительных работ.

Важно. Дымоход из кирпича для бани возводится вместе с печью на надежном огнеупорном фундаменте. Такая конструкция имеет большой вес и нуждается в устойчивой опоре.

В целом процесс монтажа системы связан с установкой отопительного прибора. Непосредственно установка дымохода в бане осуществляется в такой последовательности:

1. На печь, закрепленную на основании, монтируется газоотводный канал для удаления продуктов сгорания.
2. на него устанавливается теплообменник и надежно закрепляется.

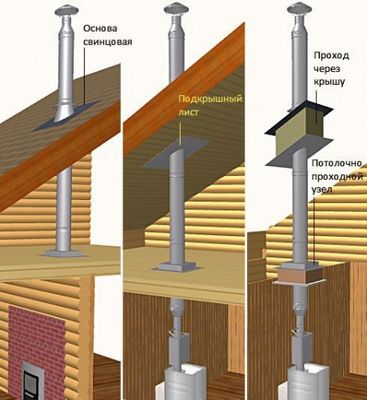

3. В местах выхода канала через потолочные перекрытия и кровлю устраиваются проходные узлы.
4. Часть трубы, проходящая через чердачное помещение и снаружи, монтируется внутри теплоизоляционного кожуха.
5. На месте стыка дымоотводящего канала с крышей устанавливается узел гидроизолирующий так называемый флеш - проходник.
6. На завершающем этапе монтируется зонт на верхнем срезе трубы.

Если в бане строится дымоход через стену, то проем для канала оставляют с вертикальной строительной конструкции. Особое внимание в процессе выполнения работ уделяется стыкам между элементами системы, они должны быть герметичными и не иметь избыточных напряжений. Такого рода нагрузки могут привести к их разрушению. Монтаж дымохода наружного типа имеет ряд особенностей, систему необходимо надежно закрепить к стене.

Особенности эксплуатации систем

Баня преимущественно используется по прямому назначению, как правило, не чаще одного раза в неделю. В процессе эксплуатации на стенках газоотводного канала образуется нагар, который уменьшает эффективное проходное сечения и может воспламениться. Как прочистить дымоход в бани без привлечения трубочиста. Сделать это несложно при помощи специального ершика, из трубы сажа удаляется через ревизионное отверстие.

Дымоход в баню своими руками изготовленный и установленный прослужит длительное время при правильном обслуживании. Непосредственно перед топкой печи особенно в зимнее время рекомендуется сначала в камере сгорания сжечь несколько газет. Это позволит в щадящем режиме разогреть дымоотводящий канал и будет способствовать созданию устойчивой тяги.

Дымоход устроен так, что естественное движение воздуха через топку обеспечивает устойчивое горение топлива и удаления продуктов за пределы помещения. Тяга регулируется за счет перекрытия канала поворотом заслонки шибера. Это приспособление позволяет экономить топливо при топке печи.

Правильный дымоход в бане при соблюдении несложных правил эксплуатации не только прослужит долго, но и будет способствовать экономии дорогостоящего топлива. Посещение бани для русского человека – это не просто гигиенические процедуры, а целый ритуал. Точное его соблюдение возможно только в определенных условиях для создания, которых и устанавливается весь комплекс оборудования.

Как правильно сделать дымоход для бани своими руками

Правильная конструкция дымохода является, пожалуй, самым важным аспектом в строительстве бани или сауны. Неверные расчеты могут привести к самым разным последствиям, и первое из них – это попадание копоти из печи в парилку.

Для того чтобы соорудить правильный дымоход необходимо тщательно просчитать все размеры, касающиеся горизонтальных участков дымохода.

Данная неприятность может произойти из-за ошибок при расчете высоты печной трубы. Именно поэтому, чтобы не тратить лишние деньги на переделку самой печи и ремонт внутреннего помещения бани, необходимо заранее внимательно сделать все расчеты.

Печь в бане, как и обычный отопительный котел, должна иметь выход для отвода продуктов горения. К данному вопросу следует подходить с особым вниманием, поскольку хорошая вентиляция в бане обеспечивает не только комфорт, но и безопасность.

От правильно сконструированного дымохода в бане зависит многое: сохранение тепла в парилке, затраты топлива, пожарная безопасность и возможность дышать чистым воздухом.

Дымоход необходимо строить, руководствуясь всеми правилами и нормами. Стоит рассмотреть, какие существуют требования, что можно, а что нельзя применять при строительстве дымохода, а также изучить некоторые правила его эксплуатации.

Что такое правильный дымоход?

Основой любого дымохода считается правильно выбранный материал. Сейчас довольно популярны готовые конструкции из специальной стали, однако для обычной бани, где продукты горения не имеют повышенной кислотности, в качестве материала для дымохода лучше всего подойдет кирпич.

Форма конструкции должна быть простой. Обычный цилиндр – это именно то, что нужно для правильного функционирования дымохода.

Рассчитывать диаметр конструкции необходимо, исходя из мощности и ширины выходного отверстия. Также нужно учитывать все преграды, которые будут встречаться на пути дыма к выходу.

Схема устройства дымохода для банной печи.

Высота дымохода зависит от строительных норм, при этом учитывается форма крыши и размеры соседних зданий.

Важно запомнить следующее: чтобы сделать хороший дымоход, необходимо правильно рассчитать размеры его горизонтальных участков. Длина в 1 метр будет самым оптимальным вариантом.

Превышение данного размера способствует ухудшению тяги и скоплению сажи в этом участке конструкции.

Что такое неправильный дымоход?

Последствия установки дымохода неправильной конструкции могут быть различными: это и порча внутреннего убранства бани, и пожар, и отравление угарным газом. Поэтому подходить к данной работе нужно со всей ответственностью и аккуратностью, не использовать материалы, которые не предназначены для устройства конструкций такого рода, например, алюминий или асбест.

Также не стоит самостоятельно пытаться изменить размеры уже имеющегося дымохода или же объединять несколько конструкций в одну. Это может привести к нарушению работы дымохода и негативно сказаться на состоянии целого здания, может даже поспособствовать его разрушению. Такие работы лучше всего доверить квалифицированному специалисту.

Да и проектирование нового дымохода – это работа для человека знающего, поэтому этап замеров и схем никак не обойдется без помощи грамотного мастера.

Особенности конструкции дымохода для бани

Кирпичный дымоход требует разработки тщательного плана, в котором будут учитываться особенности кладки. Тут главное #8211; добиться полной герметичности и выполнить качественную изоляцию постройки. От последней зависит и работа самого дымохода, и безопасность при эксплуатации печи.

Варианты монтажа дымохода.

Изоляция, выполненная по всем правилам и нормам, способна уменьшить время на прогрев помещения, а также свести появление конденсата на стенах дымохода к минимуму. Особенно тщательно нужно делать изоляцию на границе с перекрытиями и возле печи. Стены должны быть защищены с помощью металлических листов, имеющих огнеупорное покрытие.

Также имеет смысл позаботиться об увеличении количества выделяемого тепла. Для этого дымоход можно оборудовать специальной сеткой и засыпать ее камнями. Камни нагреваются и выделяют дополнительное тепло, что способствует снижению расхода топлива и экономит время на прогрев бани.

Для того чтобы сделать дымоход для бани, который будет исправно и долго работать, нужно изучить стандартные размеры, зависящие от потребляемой энергии.

Сечение трубы дымохода

Размеры трубы в поперечном сечении в зависимости от мощности печи:

• 3,5 кВт и ниже – 140 x 140;
• от 3,5 до 5,2 кВт – 140 x 200;
• от 5,2 до 7,2 кВт – 140 x 270.

Важно: сечение круглых дымовых каналов должно совпадать с площадью прямоугольных, которые указаны выше.

Высота

Возвышение дымохода над коньком при расположении трубы до 1,5 м от него не должно превышать полметра.
Если дымоход расположен на расстоянии 1,5 – 3 м от конька кровли, он должен быть как минимум не ниже конька.

Если крыша плоская, дымоходная труба должна быть выше 1 м.
Дымоходы, находящиеся выше уровня крыши на 1,5 м, обязательно крепятся дополнительными растяжками с помощью скоб.

Дымоход в бане своими руками #8212; выбор и особенности монтажа

Сам по себе дымоход – сооружение элементарное с инженерной точки зрения. Он должен обеспечивать отвод дыма от отопительного прибора, каким бы ни был этот прибор. Поэтому, самым простым и правильным дымоходом будет установленная на печь прямоточная труба требуемого диаметра, выведенная на достаточную высоту. Но не все так очевидно#8230;

Казалось бы. Но правильный расчет дымохода для конкретной банной печи, и даже его форма – задача нетривиальная. И, если у вас предусматривается устройство комбинированного дымохода, принимающего #171;выхлоп#187; нескольких приборов, к примеру: газового котла, камина и банной печи, даже не пытайтесь решить эту задачу своими силами. Как минимум это приведет к потере денег из-за абсолютно разных условий отвода дыма.

Выбираем материал, длину и сечение дымохода для бани

Дымоход, подходящий для одного вида топлива, может абсолютно не подходить для другого. Чем же отличаются дымоходы для разных отопительных приборов, работающих на различном топливе?

Так, кирпичный дымоход, великолепно работающий с дровяной печью или камином, где не нужно большой тяги и прямоугольное сечение замедляет ее, категорически не подходит для газовой печи. Для тяги – лучше стальная цилиндрическая труба. И лучше из нержавейки, двухконтурная с утеплителем между слоями.

Но если какой-нибудь производитель дымоотводящих систем станет утверждать, что именно его система универсальна и подходит для любых отопительных приборов, не верьте ему, потому что это фикция. Рассмотрим на примере:

1. Теплый воздух стремится вверх – это аксиома. Соответственно: чем больше теплого воздуха – тем лучше тяга. И это справедливо. Далее, чем выше труба, тем большее количества теплого воздуха будет в ней находиться и тем эффективнее будет тяга. Значит, высокая труба большого диаметра должна обеспечить великолепную тягу? Но, если перестараться с диаметром и высотой, то может возникнуть следующее: из-за чрезмерного увеличения диаметра дымохода происходит быстрое остывание продуктов сгорания, вследствие чего образуется конденсат, препятствующий их выходу. Результат – падение тяги.

2. Уменьшаем диаметр и увеличиваем высоту дымохода. Тяга радикально усиливается. При этом также увеличивается прохождение холодного воздуха через поддувало, радикально охлаждая и саму топку и далее. В этом случае ваш теплоноситель (дрова, газ, дизтопливо, мазут т.д.) в прямом смысле #171;вылетит в трубу#187;. Но это только один из вариантов. Ведь если диаметр будет слишком маленьким, а высота трубы слишком большой, то тяга может вообще потеряться ввиду значительного аэродинамического сопротивления из-за завихрений в трубе. Тогда все будет еще хуже, и продукты сгорания могут попадать в помещение.

Случаи, конечно же, крайние, но закономерности – налицо. Подбор параметров дымоходов для печи бани в домашних условиях в лучшем случае может повлиять на КПД вашего отопительного прибора, а значит на ваши финансовые потери в итоге.

Существуют в свободном доступе программы расчета диаметров дымоходов, но данные, которые необходимо ввести в программу… есть желание – посмотрите сами. Это займет меньше времени, чем объяснение нецелесообразности затеи.

К чему это все? Да к тому, чтобы вы не рассматривали дымоход, как элементарный прибор и в любом случае балансировали его параметры с вашей печкой и видом топлива, которое она потребляет.

Кроме этого, есть еще одно обязательное требование к любым дымоходам – их верхний уровень по отношению к коньку в зависимости от расстояния до него. Данная зависимость хорошо показана на картинке ниже.

В противном случае, возникающие завихрения на выходе из трубы могут реально сделать работу печи невозможной.

С какой стороны подойти к вопросу?

Мы предлагаем постараться подобрать вариант готовой печи для бани, отвечающий наибольшему количеству ваших требований:

• мощность, отвечающая параметрам помещения (объему, теплоизолированности, требуемой максимальной температуре, скорости выхода в рабочий режим прочее);
• расчетной высоте дымохода, рассчитываемой исходя из параметров строения, в котором располагается баня;
• виде используемого топлива;
• возможным конструктивным особенностям организации дымоотведения (через стену или через крышу, наличие и необходимость ревизий для чистки, слива конденсата прочее).

И, если первый пункт изначален и определяющ, и действует в достаточно узком коридоре, то остальные в большей степени корректируются вами. Как правило, к банной печи производитель прилагает инструкцию, в которой регламентирует параметры дымохода, включающую требования к нему в различных вариантах ее установки. Выбирайте такую, которая сможет эффективно работать с желательным для вас по конструктивному решению дымоходом.

Требования к дымоходу в бане

Мы перечислим наиболее общие требования в банному (да любому) дымоходу, выполнение которых обязательно для его максимально корректного и безопасного функционирования.

1. Сечение дымовой трубы не может быть меньшим сечения отводящего патрубка печи и должно соответствовать площади ее поддувала.
2. Горизонтальное смещение дымохода допускается в пределах 1 метра.
3. Отклонение основной трубы от вертикали не должно превышать 30°.
4. Установка дефлектора с сеткой-искрогасителем на конце трубы обязательна для горючих типов кровель.
5. Запрещается установка сэндвич-трубы дымохода прямо на отводной патрубок печи. Расстояние от печи до первого звена двойной трубы – минимум метр, либо за баком для нагрева воды, если такой предусмотрен.
6. Прохождение через перекрытия и крышу должно выполняться согласно инструкции, прилагаемой к системе дымоотведения, но расстояния от дымовой трубы до края перекрытия или крыши с термоизоляцией не может быть меньше 130 мм.
7. Запрещена стыковка труб в месте прохода через перекрытия или крышу.
8. Стыковка производится с использованием специальных термостойких герметиков.
9. Запрещается устройство обслуживающих систем дымохода и горизонтальных отводов на чердаке.
10. Категорически запрещается блокирование любых инженерных систем с дымоходами.
