Как правильно монтировать светодиодную ленту своими руками

Монтаж светодиодной ленты своими руками

Уже не раз на страницах нашего сайта можно было прочитать о светодиодной ленте и даже о ее конкретном применении. Не хватало только информации о монтаже светодиодной ленты. Сегодня мы восполним этот проблем и ответим на вопрос Как подключить светодиодную ленту своими руками .

Допустим вам захотелось сделать подсветку потолка. Вы прочитали наши советы и выбрали ту ленту, которая вам нужно. Что же делать теперь? Теперь нужно определится с длиной участков ленты. Как известно, светодиодная лента идет в бобинах по 5 м. Если вам для подсветки нужно взять меньший кусок, то придется разрезать ленту.

Как разрезать светодиодную ленту

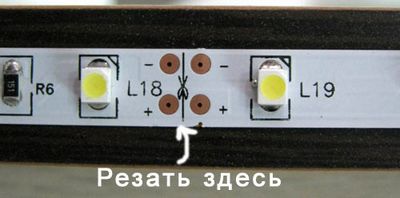

LED лента обычно имеет кратность резки 3 диода, в зависимости от плотности светодиодов это может быть и 5 и 10 см. В любом случае вы не ошибетесь, ведь место разреза на любой ленте четко обозначено. Даже в случае ошибки вы теряете всего лишь один участок в 3 светодиода, остальная же лента будет продолжать исправно работать. Для резки ленты можно использовать обычные ножницы.

Независимо от того, разрезали вы ленту или использовали цельный кусок, вам предстоит паять питающие провода. При покупке на ленте может не быть совсем контактных проводов, но если даже они и есть, то качество пайки и длина самих проводов оставляют желать лучшего. Для замены контактных проводов нам понадобится паяльник, лучше взять маломощный паяльник 25-40 вт, чтобы не перегреть светодиод и провода сечением около 0,75 мм, длиной около 20 см. Как известно, светодиод - полупроводниковый прибор, а полупроводники сильно боятся перегрева. Если у вас одноцветная лента, то лучше использовать два провода: черный и красный сечением 0,75 мм. Разные цвета проводов используются для того, чтобы не перепутать полярность подключения, красный - плюс, черный - минус. Концы проводов со стороны ленты зачистите на несколько миллиметров, а с другой стороны до 1 см. Зачистите концы проводов, залудите их при помощи олова и канифоли и можете припаивать их к ленте, главное не перегревать ее.

Для светодиодной ленты лучше взять провода красного, синего, зеленого и любого нейтрального цвета. Так легче будет подключать соответствующие каналы к RGB контроллеру.

Конечно ленту можно монтировать и так, но это будет слегка неправильно, нужно все же заизолировать место пайки. Самым лучшим решением будет использовать термоусадочную трубку. Стоит она дешево, но дает отличные результаты. Чтобы изолировать места пайки проводов, отрежьте кусок длиной пару сантиметров и наденьте его на место пайки. Вся прелесть такой трубки заключается в том, что она усаживается в процессе нагревания. Для нагрева термоусадочной трубки лучше использовать строительный фен с насадкой, которая оградит светодиод от горячего воздуха. Если фена нет, можно использовать для этих целей спички или зажигалку, но результат будет не тот. В результате мы получаем надежную изоляцию от внешних воздействий, да к тому же повышаем прочность пайки проводов.

Схема подключения светодиодной ленты

Электрическая схема подключения светодиодной led ленты зависит от ее длины и цвета (одноцветная или RGB). Рассмотрим все случаи:

1. Подключение одноцветной светодиодной ленты

В такой схеме обычно участвуют только блок питания и сама лента (изредка используют диммеры для регулировки яркости). Блок питания обычно содержит сетевой шнур или два одноцветных провода L и N для подключения к сети 220 В. И также два разноцветных провода для подключения ленты или диммера, красный - плюс, черный или синий - минус. Соединяете ленту с низковольтным выходом (обычно 12 или 24 В) блока питания и все, на этом процесс подключения закончен.

Сейчас мы рассмотрели способ подключения стандартной 5-метровой бобины. Но что же делать, если длина ленты больше 5 м? Можно конечно подключить ленты последовательно друг другу, но в этом способе есть несколько минусов. Во-первых, на каждой последующей ленте будет некое падение напряжения, а это скажется на яркости последних участков. Во-вторых, в токопроводящих дорожках будет протекать довольно большой ток, который будет нагревать светодиоды уменьшая срок службы ленты. Из этой ситуации можно выйти при помощи параллельного соединения отрезков лент. Да, для этого понадобятся дополнительные соединительные провода сечения более 1 мм. Рассматриваемый тип соединения применяется в тех случаях, когда есть возможность спрятать мощный и массивный блок питания.

Если же место ограничено, то лучше использовать несколько маломощных и компактных блоков питания. В этом случае параллельно нужно соединить питающие провода сети 220 В.

2. Подключение светодиодной RGB ленты

По сравнению с одноцветной лентой кроме блока питания и самой ленты, здесь обязательно используется контроллер. Контроллер нужен для управления цветами и яркостью света. Обычная схема подключения RGB ленты такая: к низковольтному выходу блока питания (к красному и синему) проводу подключается контроллер, соответственно к плюсу и минусу. А затем к контроллеру подключается светодиодная лента, к соответствующим клеммам. Здесь от контроллера к ленте идет 4 провода: 3 из них управляют цветами: синим (B), красным (R) и зеленым (G) цветом, а последний является общим питанием. Так же как и для одноцветной ленты, лучше не подключать последовательно участки более 5 метров. Если позволяют габариты блока питания, то второй кусок также можно подключить параллельно первому (к соответствующим клеммам).

Однако с несколькими участками RGB лентам ситуация немного сложней: для них используются довольно мощные светодиоды SMD 5050, с большим потребляемым током. Мало того, что блок питания получится огромным и тяжелым, так еще и не всякий контроллер сможет выдержать такой ток. Выходом из такой ситуации служит применение RGB усилителей сигнала. Опять таки лучше использовать два маломощных питания, один из которых подключается к контроллеру, второй к RGB усилителю. Первый участок ленты подключается к контроллеру, затем подпаивают провода ко второму концу ленты и соединяются с соответствующими контактами усилителя. RGB усилитель содержит две пары контактов R, G, B, V+ , в один сигнал выходит, а из других усиленный сигнал идет на второй кусок ленты. В результате оба участка будут синхронно менять цвета и яркость. Чтобы не запутаться, лучше посмотреть схему подключения светодиодной ленты на картинке.


Чтобы завершить монтаж светодиодной ленты осталось только очистить место установки от пыли, затем снять защитную пленку с тыльной стороны ленты и плотно прижать ее к основанию. Вот так легко можно произвести монтаж и подключить светодиодную ленту своими руками .

Монтаж светодиодной ленты своими руками

Светодиодная лента – это современный, универсальный источник освещения, который можно использовать в декоративных целях внутри и снаружи помещений. Многоярусные потолочные конструкции, интерьерные арки и ниши, мебель, автомобили, рекламные щиты – это небольшой перечень мест, которые преображает такой вид освещения. Компактный и гибкий осветительный прибор можно разместить в труднодоступных местах, долгий срок использования позволяет не задумываться о частой замене. В этой статье мы рассмотрим, как выполнить монтаж светодиодной ленты своими руками.

Разновидности светодиодных лент

Осветительные ленты изготавливаются из полосы диэлектрического материала, на которой через одинаковые промежутки закреплены излучающие свет диоды. На основание ленты нанесены специальные дорожки, по которым проходит электрический ток. Чтобы ограничить силу тока в схему включают резисторы. Ширина осветительного прибора меняется от 8 до 20 мм, толщина составляет всего 3 мм. От количества светодиодов на 1 метре ленты зависит степень освещения, оно может отличаться в десятки раз – 30–240 штук. Размер каждого диода указывается в маркировке ленты, чем он больше, тем интенсивней его световой поток. В мощных приборах источники освещения располагаются в несколько рядов. Длина стандартной полосы составляет 5 метров, в продажу она поступает на бобинах. Места разрезания обозначены на подложке, разделять ленту можно исключительно по этим линиям.

Основная классификация светодиодных лент происходит по цвету, испускаемого свечения:

  1. SMD – монохромная цветопередача (белый, синий, зеленый, красный). Белый вариант свечения подразделяют на теплый, умеренный и холодный.
  2. RGB – светодиодная лента, дающая освещение любого цвета. Внутри ее корпуса помещают три диода, обозначенных в названии цветов – красный, зеленый и синий. Их комбинация, создаваемая работой контроллера, дает любое свечение. Стоимость такой конструкции в три раза выше, чем SMD ленты.

Осветительные приборы выпускаются открытыми, предназначенными для внутренней установки, и влагозащищенными, рассчитанными для использования на улице и в воде, класс защиты – IP. Для удобства крепления некоторые полосы светодиодов оснащают самоклеящейся пленкой.

Преимущества и недостатки

  • Компактный размер и пластичная структура, позволяющая ленте принимать нужную форму.
  • Исключение перегрева, что важно при подсветке натяжных потолков и других, чувствительных к температуре поверхностей.
  • Возможность получить выбранный цвет за счет регулировки сочетания цветовых комбинаций.
  • Легкость монтажа, наличие двустороннего скотча не требует никаких усилий по установке.
  • Высокая продолжительность эксплуатации, значительна превышающая длительность использования традиционных ламп накаливания.
  • Многочисленные возможности использования.
  • Экономное использование электроэнергии, которая не расходуется на нагревание.
  • Безопасность – этот источник освещения не содержит вредных газов и примесей, не имеет пульсации.

Основным минусом светодиодного освещения является его дороговизна, чтобы создать полноценное основное освещение потребуются большие затраты. Это стало причиной использования лент как дополнительной или декоративной подсветки потолка .

Выбор блока питания

Для работы светодиодной ленты необходим источник постоянного тока, поэтому подключение в общую сеть исключается. Необходимо установить прибор, преобразующий переменный ток в постоянный, с напряжением в 12 или 24 вольт. Чтобы правильно подобрать блок питания, необходимо рассчитать его мощность. Для вычисления берется значение мощности 1 метра ленты, общий метраж используемого осветительного прибора и коэффициент запаса. Например, SMD 3014 длиной в 6 метров – 24×6×1,15 = 165,6 Вт – значение мощности для блока питания. Рабочее напряжение ленты указывает производитель.

При использовании нескольких лент, можно сделать общий блок питания, но из-за высокой мощности такой прибор будет иметь значительные размеры и возникнет сложность с его скрытым размещением. Удобнее для каждой осветительной полосы подобрать отдельный источник питания. Думая, как подключить светодиодную ленту к блоку питания, выбирайте параллельную схему. Если подключить ленту последовательно, то удаленные диоды получат меньше всех напряжения и будут тусклыми.

Подключение RGB ленты требует включения в схему контроллера. Если выполнить подключение напрямую к блоку питания, лента будет светиться, но цвет не будет меняться. Для подключения имеется четыре провода, а на контроллере клеммы с обозначением цветов:

Для четвертого провода клемма обозначена числом напряжения – 12 или 24 V. После соединения со светодиодной лентой контроллер подключается к блоку питания.

Светодиодная лента может состоять только из светодиодов одного цвета. В таком случае для ее подключения контроллер не требуется.

Этапы монтажа

Работа начинается с отрезания полос нужной длины, необходимо следить, чтобы разрез проходил по специальным меткам. Соединение участков ленты может проводиться двумя способами: с использованием специальных LED коннекторов или спайкой. Собрать цепь, применяя коннекторы можно достаточно быстро и просто, достаточно положить ленту на контактную площадку и захлопнуть крышку. Этот механический способ не требует никаких навыков, но стоимость детали довольно высока, если требуется несколько соединений, то это существенно увеличит стоимость освещения.

Самый простой блок питания имеет две клеммы, одна из них плюс вторая – минус, при соединении с контроллером важно их не спутать, иначе устройство выйдет из строя. Собрав всю схему, ее подключают к сети через вход блока питания. Если светодиодная лента функционирует правильно, ее можно закреплять в выбранном месте.

Если необходимо срастить концы ленты без коннектора, используется паяльник небольшой мощности. На контактные площадки соединяемых дорожек наносится слой припоя, при этом с основания ленты необходимо снять защитную пленку. Далее, две части накладываются одна на другую и прогреваются паяльником, пока не расславится припой.

Не стоит делать длину светодиодной ленты более пяти метров, потому что светодиоды на конце полосы будут светить не на полную мощность.

При необходимости подключения нескольких цветных лент, устанавливается усилитель. Этот прибор размещается за первой светодиодной полосой, а к нему подключается вторая. В такой схеме используется один контроллер и два блока питания. Одноцветная светодиодная лента имеет всего два провода для соединения с блоком питания: красный означает плюс, а синий – минус.

Соединение выполняется механическим способом или спаиванием. Для этого концы проводов зачищаются от изоляции и залуживаются. На контактные части ленты также наносится слой припоя. Приложив коны проводов к контактам, их поочередно касаются паяльником. Несмотря на низкое напряжение, оголенные концы стоит обернуть изоляционной лентой. В схему между лентой и блоком питания можно установить диммер, чтобы регулировать световой поток.

Установка светодиодной подсветки потолка производится на чистую и обезжиренную поверхность. Только соблюдая это условие, обеспечите надежное крепление осветительного прибора.

Последние модели светодиодных лент предлагаются с полным комплектом всего необходимого для подключения – блок питания, имеющий защиту от ошибочного подключения полярности, и контроллер.

Видео

В этом видео вы увидите, как выполняется монтаж светодиодной RGB LED ленты на объекте:

В этом видео вы увидите как подключать светодиодную ленту к электропитанию, а также как регулировать пультом яркость свечения и изменять цвет подсветки:

Фото

Светодиодная подсветка потолка: как правильно выполнить

Когда в моду вошли разноуровневые гипсокартонные и комбинированные потолки. появилась возможность зонировать помещения в зависимости от их функционального назначения. Еще 20 лет назад выделять определенную часть комнаты можно было, покрасив участок подвесного потолка в другой цвет. Сегодня для этого применяется светодиодная подсветка потолков.

Подсветка гипсокартонного потолка

Такой вариант освещения сделает вашу комнату неповторимой, добавит ей уюта и привлекательности. Выполнить монтаж светодиодной подсветки потолка своими руками совсем не сложно.

Однако для этого потребуется получить базовые знания, которые помогут вам правильно выбрать осветительные устройства и выполнить их монтаж без ошибок. Прочитайте эту статью до конца, и Вы узнаете, как сделать подсветку потолка практически в любом помещении.

Варианты подсветки

Существует два самых распространенных варианта, как выполняется подсветка потолка своими руками:

  • Контурная светодиодная подсветка потолка LED лентой
  • Подсветка встраиваемыми светодиодами (имитация звездного неба)

Второй вариант применяют, когда выполняется диодная подсветка потолка (натяжного). Он наиболее трудоемкий и затратный по финансовой составляющей.

Подсветка звездное небо

В такой потолок со светодиодной подсветкой применяются миниатюрные LED осветительные приборы часто украшенные рассеивателями света от Сваровски и других именитых производителей.

Наиболее популярна светодиодная подсветка потолков по первому варианту. Его можно применять для подсветки, как гипсокартонных потолков, так и натяжных потолочных систем. К тому же комплектующие детали для такого освещения можно приобрести в любом магазине для люстр и светильников по доступной цене.

Подсветка в потолочном плинтусе

Принцип контурной светодиодной подсветки потолка

Как производится светодиодная подсветка потолка своими руками? В основу этого метода положено освещение потолков светодиодной лентой уложенной в гипсокартонный короб. Он расположен во втором уровне подвесной системы и устраняет визуальный контакт с источником света.

Создается впечатление, что освещение идет ниоткуда. Оно мягко и ограниченно распространяется на контур потолка. Как вариант, можно применять светодиодную ленту, уложенную в широкий пенопластовый потолочный плинтус, имитирующий ручную лепнину. В этом случае плинтус крепят к стене только по нижней его части.

Светодиодная лента RGB

Между плинтусом и потолком оставляют зазор 5 – 7 см. В образованный карман между стеной и плинтусом укладывается светодиодная лента. Такой потолок со светодиодной подсветкой намного экономичнее, чем монтаж гипсокартонного короба.

Его удобно использовать для подсветки натяжных потолков. Ремонт в таких помещениях может быть уже закончен, а установка светодиодной подсветки потолка и потолочного плинтуса своими руками работа не пыльная и легкая.

Трансформатор для диодной ленты

Комплект материалов для светодиодной подсветки

Для освещения применяется специальная токопроводящая лента с установленными на нее светодиодами. Бывают ленты влагозащищенные, обычные (белый свет) и разноцветные (свет RGB). Первые уложены в силиконовую, прозрачную трубку. Они стоят немного дороже, но зато защищены от возможного потопа сверху.

Для подачи напряжения на диодную ленту применяется понижающий трансформатор. Его устанавливают в цепь между выключателем и источником подсветки.

Лента LED на бобине

Важно знать! Не рекомендуется устанавливать подсветку в цепь основного освещения потолка управляемую общим выключателем. Основной свет забьет мягкое контурное освещение. Светодиодная подсветка потолков должна быть выведена на отдельный выключатель.

Есть ленты позволяющие получить разноцветную подсветку (ленты RGB). Стоят они дороже и требуют применения трансформатора и специального контроллера. Он программирует переключение цветов освещения потолка.

Так же ленты отличаются между собой по плотности расположения светодиодов и их мощности. Наиболее распространены светодиодные ленты с плотностью 30, 60 и 120 диодов на 1 метре. Чем больше плотность, тем выше яркость подсветки.

Правильная пайка проводов

Расчет контурной диодной подсветки

Для того, чтобы правильно рассчитать необходимое количество светодиодной ленты и выбрать трансформатор надо точно измерить периметр подсвечиваемого участка. Сделать это можно своими руками обычной измерительной рулеткой.

Полученный метраж умножьте на потребляемую мощность 1 метра светодиодной ленты. Мощность узнайте у продавца перед покупкой. На основании полученных данных нужно подобрать трансформатор (блок питания) и контроллер требуемой мощности. Напряжение трансформатора и контроллера может быть 5, 12 и 24 В. Помните это при выборе устройств.

Важно помнить! Если вы затрудняетесь с расчетом и выбором трансформатора и контроллера, обратитесь к продавцу в магазине. Он, несомненно, поможет сделать вам правильный выбор.

Контроллер LED ленты

Монтаж и подключение

Лента продается на катушках (бобинах похожих на магнитофонные). На катушке намотано 5 м. При необходимости ленту можно разрезать и спаять, получив при этом требуемый размер.

Разрезать светодиодную ленту своими руками можно только в отмеченных на ней местах. Кратность резки для разных лент может отличаться. Разрезанные ленты спаивают своими руками по такой схеме:

  • Для одноцветных лент паяют два контакта #171;+#187; и #171;-#171;
  • Для лент RGB паяют одноименные контакты #171;V+#187;, #171;R#187;, #171;G#187;, #171;B#187;

При пайке нельзя перегревать ленту, так как светодиоды могут выйти из строя.

Так же нельзя паять последовательно более 15 м (3 катушки). Токопроводящие дорожки не выдержат такой мощности. В таком случае надо соединять участки параллельно. Для того, чтобы не повредить основание ленты и токопроводящие дорожки ее нельзя сгибать под углом 90 град.

Когда LED (светодиодная) лента спаяна до нужной длины, производят подключение трансформатора и контроллера. Часто трансформатор продается без сетевого шнура, поэтому если его нет, то купите кабель освещения и вилку. Выполняют монтаж провода к клеммам L и N. При использовании ленты RGB к трансформатору подключите контроллер.

Обратите внимание! При подключении необходимо соблюдать полярность.

Защитная пленка на LED ленте

К контроллеру подключается светодиодная лента. Если применяете одноцветную ленту, то ее сразу подключают к трансформатору. Светодиодная подсветка потолка подключена к источнику питания и проверена на работоспособность. После этого тщательно очищают поверхность от пыли, где будет уложена подсветка.

С обратной стороны диодной ленты наклеена защитная пленка. Ее необходимо снять и приклеить ленту в короб или карман плинтуса. Монтаж диодной подсветки потолка завершен.
