Правильная акустика на гранту своими руками

Лада Гранта ГранТуризмо › Бортжурнал › Шумоизоляция дверей+ установка компонентной акустики!

Еще раз здравствуйте уважаемые владельцы отличного автомобиля!:)

На этот раз речь пойдет про автозвук!

В общем у меня были установлены во всех 4 дверях коаксильные 13 колонки, и все бы ничего, да только чего-то не хватало… Начитавшись опыта других автозвуколюбителей 0_о :) пришел к выводу:
Для того чтобы стало достойнее звучать — нужно 3 вещи:
1) Шумка
2) Проставки
3) 16 компоненты

Приступим к делу! Покупаем шумку. Я использовал ООООчень бюджетный вариант —

— Шумофф М2 (12 листов 37*27см на 2 двери)- еще и осталось немного
— Шумофф П4 (2 листа 75*56 см на 2 двери)
— Битопласт (1лист 75*56 см- брал давно, хватит на много всего)

По цене все это дело вышло около 1100 руб, причем материала еще немного осталось на мелочи.

Далее я прикупил проставки универсальные из фанеры под 16 динамики
200 руб. пара

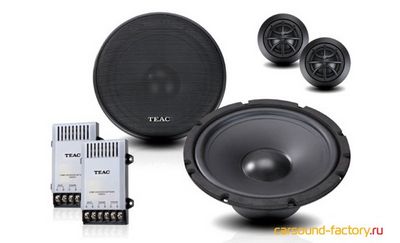

Ну и акустику компонентную Teac TE-CS60.


1350 руб. FAQ -(Это не китай, а Японская фирма существующая на рынке с 50-х годов) Тоже достаточно бюджетная, но очень неплохая модель. Переслушал много вариантов, и по моему мнению достойнее ее звучали только Kicx стоимостью в 3 раза дороже…

Далее фотоотчет по установке компонентной акустики и шумоизоляции дверей Лада Гранта:

Перво-наперво- это то, что пришлось лобзиком пилить дверь окружность- по другому у меня колонки не вставали никак… На самом деле- процесс не сложен- как по маслу отпиливается, главное правильно отмерить окружность, и руки иметь:) Фото к сожалению нет (быстро закончил)


Не стал сдирать старую шумку, т.к. времени было мало, и закончить хотелось побыстрее. Снимается только вот эта треуголка металлическая для удобного доступа к двери, и стандартная тряпочка, по которой должны стекать капли дождя. Дальше в ней просто толку не будет- поэтому выкидываем. Хорошие куски шумки размером 37*27см, вставали очень четко, но всё-же руки немного царапались об металлические херни двери, когда по углам нужно было клеить шумку. Клеил не спеша- входил в азарт (это первый опыт поклейки). Приглаживал просто рукой !в перчатке!. гладилась легко!
Далее привинтил проставочное кольцо на 4 самореза !по металлу!


Далее Шумофф П4 или аналог СПЛЭНа . Разрезал на 2 части для удобства поклейки, и залепил — проще и не придумаешь! Кольцо же заклеил Битопластом на всякий случай — ШОБ не скрипело ничего .


Кроссоверы прилепил на двухсторонний скотч (хороший) прям на СплЭн. Держится хорошо! Можно еще одеть на них пакеты если боитесь дождя, но я думаю он не достанет… Так же можно на саморезы припендюрить!

Ну вот и усё! Вот так и вышло! Пищалки воткнул в дверные карты чуть выше колонок. И поставил наконец родные акустичиские сетки-грили! Вид теперь на ОТЛИЧНО:)
!ACHTUNG!
ЗАКЛЮЧЕНИЕ:
Ребята слов нет, одни эмоции — звук просто стал обалденным, он никуда не деётся, музыка поёт, басы как стук сердца — плавные! Ничего в двери не гремит, не брякает! Дверь закрывается с приятным хлопком более глухим!
Короче я доволен на все 200% и обязательно повторю процедуру с задними дверьми!
Советую всем!

На этом и откланиваюсь вам, всего хорошего, погромче и поприятнее!

Руководство Lada Granta по ремонту и эксплуатации (ВАЗ 2190)

Установка магнитолы в Ладу Гранта своими руками

Подробности Родительская категория: Устройство и ремонт Lada Granta

В данной статье пойдет речь о том, как установить магнитолу на автомобиль Лада Гранта. Сразу хочется сказать и о электрическом подключении магнитолы. АвтоВАЗ сделал значительный шаг вперед. Теперь при установке магнитолы нет необходимости в том, чтобы пробрасывать провода для питания магнитолы и для динамиков, все это входит в стандартную аудиоподготовку машины. Это большой плюс, если вспомнить десятое семейство, когда владельцам десяток и двенашек приходилось все делать от А до Я, все самим.

Размеры магнитолы предусмотренные для установки на штатное место в Ладе Гранта

Пространство для установки магнитолы в консоль панели приборов автомобиля Лада Гранта рассчитано на 1 DIN-овую магнитолу. Здесь и будет приведен пример установки такой магнитолы.

При установке 2 DIN-овой магнитолы необходимо будет выпилить перегородку вверх и подогнать рамку в консоли под размеры вашей аудиосистемы, что несколько осложнит вам жизнь

Операции по подключению магнитолы на Лада Гранта

Первое что необходимо сделать это демонтировать пластиковый карман установленный на месте будущей магнитолы. Для этого вам потребуется отвертка с плоским лезвием. Достав карман, на обратной его стороне вы обнаружите слоты где будут вставлены ISO разъемы для подключения магнитолы.

Более подробно о них можно узнать из статьи «Как подключить магнитолу своими руками ». Разъемы довольно надежно крепятся в карманах, то есть вам не придется искать их в дебрях панели чтобы произвести подключения.
Теперь необходимо снять с магнитолы металлическую рамку и установить на место где стоял пластиковый карман. Разгибая усики рамки зафиксируйте надежно ее на месте.
Произведите подключение разъемов к магнитоле и вставьте ее в ранее установленную рамку.

При монтаже магнитолы вам не потребуется какой либо инструмент для изменения формы отверстий (пилка, напильник), все размеры уже выполнены в соответствии с общепринятыми стандартами корпусов 1 DIN-овых магнитол.

Установка динамиков в штатные места передних дверей на Ладе Гранта

Кроме магнитолы для нормальной ее работы, также необходимо будет установить и динамики, акустику в двери автомобиля.

Чтобы прорезать отверстия в обивке дверей лучше снять ее с автомобиля. Для этого необходимо демонтировать ручку дверей, пластиковый кожух в котором установлен рычаг открывания двери, ручку регулировки положения стекла (если у вас комплектация стандарт). См статью Снятие и установка обивки дверей Лада Гранта . В обивке дверей и металлическом каркасе передних дверей предусмотрен размер для динамиков в 16 см.

В зависимости от вариации выбранных вами динамиков могут возникнуть проблемы следующего характера:
- если вы выбрали динамики в 13 см то вам необходимо выпилить в центре заглушки на обивке двери по шаблону прилагаемому к динамикам соответствующее отверстие. При этом отверстие в каркасе двери несколько больше и придется наращивать плоскость от крепежных «ушей» динамика до крепежных отверстий в двери;
- В случае если вы решили установить динамики в 16 см, то здесь возможно придется доработать и каркас дверей, так как корзина динамика может точно не подойти в штатное отверстие в железе дверей. Понадобиться болгарка или электролобзик с пилками по металлу. Пропиливаем отверстие требуемого диаметра, примеряем динамик.
Подключаем динамик устанавливаем на место. Монтируем обивку дверей. Монтируем каркас для металлической решетки динамика и соответственно крепим жестко динамик к двери на 4 самореза. Устанавливаем решетку акустической системы.

Вот в принципе и весь алгоритм установки магнитолы и динамиков в передние двери на автомобиле Лада Гранта. Кроме того, вам может быть полезен материал из статьи Электросхемы Лада Гранта , в которой показаны колодки для подключения питания магнитолы и подключения проводов динамиков к ней, колодки 17 и 18.
В комплектации стандарт , также предусмотрены провода идущие до динамиков передних дверей автомобиля. Так подключение динамиков магнитолы в дверях, осуществляется через задний жгут, см. статью Электросхема заднего жгута проводов Лада Гранта , контакты на колодке 16,17,18,19.

Дополнительная информация при установке динамиков в передние двери автомобиля Лада Гранта: При выборе динамиков для установки, выбирайте комплекты акустики с минимальным выступанием пластиковой рамки и металлической решетки. Дело в том, что некоторые динамики после установки могут мешать открытию бардачка - вещевого ящика. Не все подряд динамики, но некоторые. В итоге в вещевой ящик Лады Гранта вы будете пролазить через небольшую щель, или только после того как откроете правую переднюю дверь

Предупреждения о безопасности при установке и подключении магнитолы в автомобиле Лада Гранта. Все работы по установке проводить со скинутой минусовой клеммой аккумулятора. После установки магнитолы, необходимо внимательно проверить все соединения и правильность их подключения.

Комментарии

Чем знамениты автомобили Лада? В первую очередь они практичны, экономичны и недорогие в обслуживание. Также они известны своей плохой шумоизоляцией. Шум, гул, вой, дребезг и скрипы - это привычные, неотъемлемые дополнения. Однако можно сделать автомобиль немного комфортней, если на двери установить дополнительную шумоизоляцию..

Автомобили Лада (Гранта, Приора, Калина, Ларгус, Нива 4х4, Веста или XRAY) имеют аналогичную инструкцию по установке шумовиброизоляции (ШВИ). Особенности могут быть только при снятии/установке обшивок дверей:

Зачем делать шумоизоляцию дверей? Данная доработка позволит:

  1. Устранить дребезги и скрипы
  2. Уменьшить шум от дороги
  3. Улучшить звучание акустики
  4. Изменить звук закрытия дверей в лучшую сторону

Общий план действий :

  1. Установить виброизолятор (визомат, вибропласт, БиМаст) на внешнюю сторону двери (обеспечим хорошее вибродемпфирование поверхности)
  2. Закрыть технические отверстия двери, используя виброизолятор.
  3. Шумоизоляцию (битопласт, изотон, акцент)/теплоизоляцию (сплен) уложить непосредственно на обшивку пластиковой двери.

Устанавливать шумоизоляцию и теплоизоляцию внутрь двери не рекомендуется, т.к. эти материалы работают только при 100% покрытии поверхности. Двери имеют щели для стекол и сливные отверстия, поэтому шумоизоляторы/теплоизоляторы будут находиться внутри двери в агрессивной среде и могут потерять свои свойства.

Рекомендации от производителей

Схема установки дополнительной шумоизоляции в двери от Шумофф:

А вот инструкция, как правильно сделать шумоизоляцию дверей от STP:

Виброизоляция

Вы можете самостоятельно выбрать подходящий виброизоляционный материал, например, при помощи этой таблицы:

Поверхность обезжирить. Наклеить вибродемпферы толщиной 2-3 мм (более толстый только при мощной аудиосистеме) на плоскую поверхность внутри двери. Для достижения максимальной эффективности достаточно покрыть 70-80% плоской поверхности. Сливные отверстия, ребра жесткости и торец двери не обклеиваем. Разогреть материал феном и прикатать твердым валиком (раскатывать в одном направлении), выгоняя воздух.

Технологические отверстия в двери рекомендуется закрывать цельным листом, вырезая отверстия под тяги, фиксаторы креплений и т.д.

Шумоизоляция и теплоизоляция

STP рекомендует поверх материала виброизоляции на уличную панель наклеивать звукопоглощающий материал, например, акцент (стык в стык, он должен покрыть максимальную площадь этой поверхности).

Покрываем всю площадь поверхности обшивки двери, вырезая отверстия для креплений и других необходимых элементов. Рекомендуемый материал от компании Шумофф - звуко-теплоизоляционный материал П4, от STP - Бипласт.

Весь процесс шумоизоляции показан на видео:

Все провода, тяги, места соприкосновений обшивки двери и кузова обклеиваем антискрипом:

Результат

Стоит ли делать шумоизоляцию дверей? По результатам опроса среди пользователей ВКонтакте положительный эффект заметили около 70% автолюбителей. Около 16% увидели в этом мероприятии мало пользы, и 14% вообще не заметили разницы.

Такое же соотношение голосов можно заметить и в опросе на сайте лада2111.рф .

Стоит отметить, что для достижения максимального эффекта от шумоизоляции следует подходить к этой доработке комплексно. То есть не останавливаться только на дверях, а устанавливать дополнительную шумоизоляцию на другие элементы кузова (пол, багажник, панель приборов, крышу и т.д.), доработать/установить уплотнители дверей .

А что вы думаете о шумоизоляции дверей на Лада? Помогите также оценить штатную шумоизоляцию Лада Гранта или Лада Ларгус .
