Правильная установка радиаторов отопления своими руками

Установка батарей в квартире #8212; работа, доступная непрофессионалу

Для того чтобы взяться за самостоятельную установку (замену) радиаторов отопления, необходимо:

  • иметь время и желание;
  • знать способы подключения батарей;
  • изучить правила правильного подключения;
  • произвести точные расчёты и замеры;
  • иметь необходимый инструмент.

Пропускаем первый пункт, ведь если есть желание #8212; нет ничего невозможного. Плюс ко всему, удачный практический опыт может ещё не раз пригодиться. Переходим ко следующему.

Способы разводки радиаторов отопления

  • Боковое одностороннее подключение. Этот тип подключения является наиболее распространённым. Он заключается в присоединении подводящей трубы к верхнему патрубку, а отводящей #8212; к нижнему. Такой способ подключения обеспечивает наибольшую теплоотдачу. Если подавать горячую воду снизу, подводящая труба присоединяется к нижнему патрубку, мощность снижается на 5-7%. Если одностороннее боковое подключение используется при монтаже многосекционных радиаторов, и последние секции недостаточно прогреваются, дополнительно устанавливают удлинитель протока воды.
  • Нижнее подключение. Такой тип разводки батарей применяется в тех случаях, когда трубы отопления спрятаны в пол или под плинтус. Это самый приемлемый способ подключения, с эстетической точки зрения. Оба патрубка (подачи и обратки) располагаются снизу и вертикально направляются в пол.
  • Диагональное подключение рационально применять по отношению к многосекционным радиаторам (от 12 секций и больше). Принцип обвязки заключается в том, что подводящая горячую воду труба соединяется с верхним патрубком по одну сторону батареи, а обратка выведена через нижний патрубок с обратной стороны.
  • При последовательном подключении теплоноситель движется под действием давления внутри отопительной системы. Для отвода лишнего воздуха устанавливается на радиаторах кран Маевского. Минус такого подключения: замена радиатора, его ремонт или аварийная ситуация требуют полного отключения отопительной системы, что не совсем удобно производить в холодное время года.
  • Монтаж радиаторов при параллельном подключении предусматривает такую разводку, при которой теплоноситель поступает через теплопровод, встроенный в систему отепления. Аналогично осуществляется и отвод. Установленные краны на входе и выходе позволяют производить замену радиатора без отключения общей системы отопления. Минус такого подключения: радиаторы недостаточно прогреваются при низком давлении в системе.

Подключаем правильно!

Не важно, биметаллические, алюминиевые или чугунные батареи вы собираетесь устанавливать, общие правила установки распространяются на все типы. Для обеспечения нормального теплообмена и движения тёплого воздуха нужно соблюдать установленное расстояние, а именно:

  1. Для нормальной циркуляции нагретого воздуха, что положительно сказывается на теплоотдаче источника тепла, необходимо обеспечить расстояние 5-10 сантиметров от верхней решётки радиатора до подоконника.
  2. Между нижней поверхностью отопительной батареи и полом должен оставаться зазор 8-12см.
  3. Расстояние между радиатором и стеной #8212; 2-5см. Если на стене планируется установка отражающей теплоизоляции, стандартные крепления могут оказаться короткими. В таких случаях покупают крюки-фиксаторы немного большей длины.

Расчёт необходимого количества секций радиатора

Исходную информацию для расчёта можно узнать при покупке батарей. Но можно воспользоваться старым и добрым правилом: одна секция способна обогреть 2 квадратных метра площади при высоте потолков 2,7 м. Производя расчёт, делают округление в большую сторону. Естественно, обогреть угловую квартиру панельного дома и утеплённый коттедж #8212; две большие разницы, поэтому подсчёт необходимого количества секций следует производить индивидуально, отталкиваясь от технических характеристик радиаторов и конкретных условий.

Инструмент для установки или замены радиаторов

Обязательный набор инструментов включает в себя: шуруповёрт, пассатижи, строительный уровень, рулетка, карандаш, ключ для закручивания патрубков, ударная дрель. Для монтажа секций понадобится специальный ключ, поэтому рекомендуем прямо в магазине заказать сбор и соединение секций. Устанавливая биметаллические радиаторы своими руками, не пользуйтесь наждаком или напильником для зачистки соединяемых поверхностей.

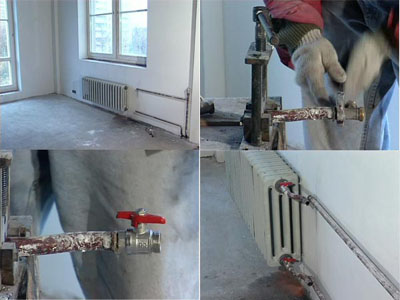

Порядок операций при замене батарей отопления

  • демонтаж старой батареи;
  • разметка для крепления новой;
  • установка кронштейнов и навес радиатора;
  • сборка монтажного комплекта, монтаж крана и клапана под термоголовку, крана Маевского;
  • присоединение труб отопления.

29.10. в 13:17

Господин(жа) Аннн. Это Вам необходимо не просто пролистать учебники по теплотехнике! А начать надо с учебника природоведения начальных классов, где сказано о том, что при нагревании жидкости и газы поднимаются вверх, а при охлаждении опускаются вниз. Горячий теплоноситель может войти в нижний угол радиатора и выйти с нижнего угла противоположной стороны. А уж горячая вода обязательно поднимется вверх. Главное условие #8212; отсутствие воздушной пробки. Для её устранения устанавливается спустник Маевского.

09.10. в 17:16

здравствуйте, у меня проблема после замены отопления по всему дому были установлены вместо чугунных батарей биметалические радиаторы. которые не греют не могу найти причину. Живу в многоквартирном, двухэтажном доме, стояк от подачи со второго этажа, один на две комнаты. заведён трубой сечением 20, затем переходит на 15мм -20 см, далее идёт первая батарея. затем через первую батарею идёт 1,5 метра трубы сечением 15 мм и вторая батарея.которая врезается в обратку. Первая (10 секций)греется только верхняя часть. Вторая (12 секций) еле тёплая верхняя часть. В этом году закольцевали обратку второй и первой стало ещё хуже, подскажите пожалуйста мёрзнем уже два года. воздуха в батарее нет, грязи тоже уже снимали и промывали.

28.09. в 19:33

Радиатор установили вверх ногами. Какие проблемы возникнут при эксплуатации?

Установка и монтаж радиаторов (батарей) отопления: теория и видео-урок

Установка радиаторов отопления — не такая простая задача, как может показаться на первый взгляд, предполагающая наличие, как теоретических знаний, так и практического опыта, ведь малейшая неточность может привести в процессе эксплуатации к проблемам. Если вам раньше с таким видом работ сталкиваться не приходилось, пошаговые инструкции и видео-ролики окажут неоценимую помощь.

Содержание

Как уже упоминалось, качественный монтаж радиаторов отопления невозможен без теоретических знаний. Прежде всего, необходимо иметь представление о системах отопления и способах разводки батарей.

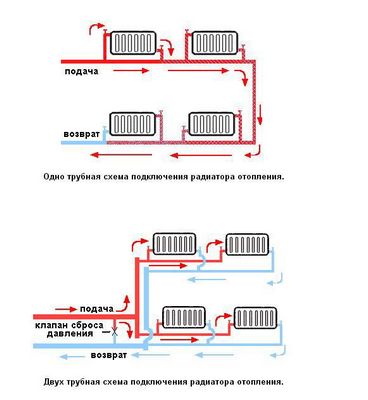

На сегодняшний день широкое применение получили две системы обогрева: однотрубная и двухтрубная.
1. Однотрубная отопительная система. Горячая вода, подаваемая в здание, стекает по отопительным приборам сверху вниз. Данная система реализована почти в каждой типовой квартире. Недостаток заключен в невозможности регулировки температурного режима без монтажа дополнительных конструктивных компонентов. К тому же, при такой организации, вода на нижних этажах будет намного холодней, нежели на верхних.
2. Двухтрубная отопительная система. В этом случае горячая вода циркулирует по одной трубе, а обратка (остывшая) — по другой. Данная система отопления применяется в коттеджах и частных домах. Главное преимущество — постоянство температуры отопительных приборов и возможность осуществлять регулирование температурного режима.

Виды отопительных систем

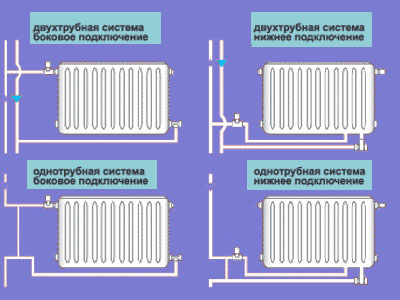

Схема установки радиаторов отопления — это способ разводки батарей или, попросту говоря, метод подключения устройств к централизованной сети. Самые распространенные схемы:
1. Боковое подключение — наиболее востребованное, т.к. помогает достичь максимальной теплоотдачи.

[include id=#187;1#8243; title=#187;Реклама в тексте#187;]

Подводящая труба присоединяется к верхнему патрубку, а отводящая — к нижнему. При подключении наоборот (подача жидкости снизу) мощность уменьшается.

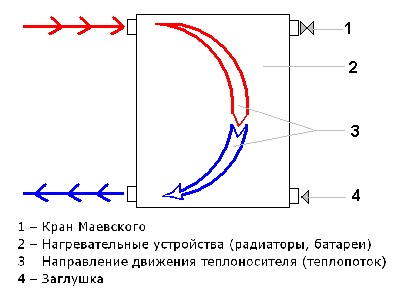

Боковой тип подключения: расположение конструктивных составляющих, схема движения теплоносителя

2. Диагональное подключение оптимально для длинных радиаторов. Такой способ позволит прогреть батарею равномерно. Питающая труба подсоединяется к верхнему патрубку с одной стороны, а отводящая к нижнему — с противоположной.

Диагональная схема подключения характеризуется минимальными потерями тепла #8212; оптимальный вариант

Это важно!

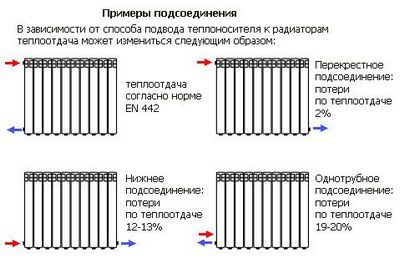

Мощность батарей при подаче теплоносителя снизу уменьшается на 10%.

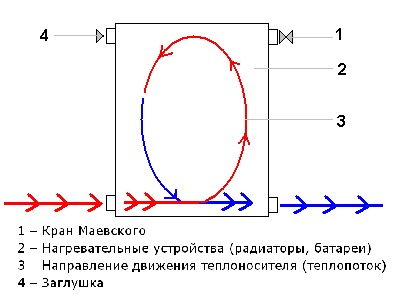

3. Нижнее подключение. Этот тип разводки используют, если система отопления скрыта в пол. По сравнению с боковой теплоотдачей при таком методе эффективность будет снижена на 5-15%.

Нижняя схема подключения или #171;ленинградка#187; применяется в случаях размещения отопительного трубопровода в зоне нижнего перекрытия, характеризуется наибольшими значениями теплопотерь

Радиатор отопления необходимо устанавливать строго по горизонтали или с небольшим уклоном в сторону трубы. Для чего это нужно? В конце отопительного сезона (после слива воды) крайне важно, чтобы батарея была сухой. При минимальном наклоне в сторону трубы радиатор будет сливаться полностью.

Это важно!
Батареи размещают на высоте 8 см от подоконника, 10 см — от пола и 5 см — от стены.

Монтаж батарей отопления предполагает, в первую очередь, обработку стены, которую нужно выровнять и отштукатурить, т.е. подготовить к финишной отделке. В ходе установки алюминиевых и биметаллических радиаторов следует учесть, что эти отопительные приспособления должны находиться в упаковке вплоть до завершения всего комплекса работ и проверки на работоспособность. На каждый радиатор устанавливается клапан для спуска воздуха.

Это важно!
При затягивании клапана усилия не должны превышать 12 кг. Профессионалы советуют воспользоваться для контроля динамометрическим ключом, позволяющим затягивать клапан с определенным зажимом.

Перед фиксацией в радиаторы нужно ввернуть радиаторные пробки, установить прокладки и заглушки, терморегулирующую арматуру. Помните, при монтаже заглушек и переходников зачищать поверхности, контактирующие с уплотнительными прокладками, нельзя. Иначе, стыковка элементов будет не совсем герметичной, что неизбежно приведет к протечке.

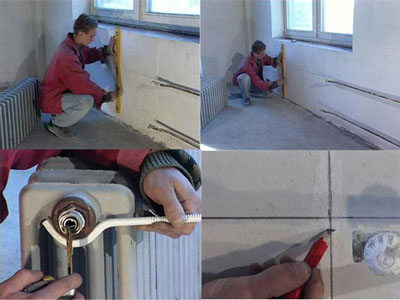

Установка батареи: разметка и установка кронштейнов для радиатора

Кронштейны, на которые устанавливаются батареи, фиксируются на стене с помощью дюбелей. Допускается способ, когда крепежные детали цементируются в заранее подготовленных технологических отверстиях. Вешать радиатор на кронштейны нужно так, чтобы крюки находились между секциями.

[include id=#187;2#8243; title=#187;Реклама в тексте#187;]

Тогда нижние грани коллекторов батарей войдут в кронштейны правильно.
С помощью уровня проверьте положение отопительного прибора, и можно сказать, что установка радиаторов отопления своими руками завершена. Остается только соединить батарею с трубами стояка и герметизировать швы паклей или герметиком.

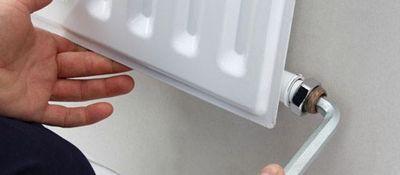

Монтаж радиатора своими руками: установка арматуры и подключение прибора к сети

Установка батарей отопления своими руками сложна тем, что нужно принять во внимание множество нюансов, от которых будет зависеть качество работы.

  • приобретите динамометрические ключи. Многие соединения отопительной системы нуждаются в строгом соблюдении динамометрических норм. Ввиду того, что вода в системе отопления находится под давлением, недостаточно герметичное соединение, равно как и чрезмерная перетяжка, приведет к протечкам. Динамометрические инструменты позволят этого избежать;
  • при установке батареи нужно перекрыть воду и откачать ее из системы с помощью насоса;
  • подумайте о сливе воды: всегда есть участки, где перекрыть воду невозможно, поэтому в зоне монтажа поставьте емкости для жидкости;
  • подберите схему подключения и детали заранее. Вид и количество деталей зависят не только от схемы подключения, но и от вида радиатора;

Это важно!
Многие, ориентируясь по списку, приобретают шаровые краны с американкой, но эта деталь исключительно для специалистов, в работе с которой добиться герметичности очень сложно. Можно заменить их радиаторными вентилями.

  • однотрубная система отопления требует наличия байпаса — обходного пути для течения теплоносителя. В противном случае, при закрытии вентиля отопительная система стояка окажется парализованной;
  • чтобы предотвратить потерю тепла, можно соорудить «пирог» из фольги и теплоизоляционного материала. Теплоизолятор уменьшит степень проникновения тепла через стену на улицу, а фольга отразит желанное тепло в помещение;
  • между трубами радиатора нужны перемычки, которые должны располагаться перед кранами, т.е. таким образом, чтобы при выключении кранов, вода проходила по перемычкам, а потом направлялась к стояку. Несоблюдение этого простого правила приведет к отключению отопления всех нижних этажей.

Понравилась статья? поделитесь ей в соц. сетях

Как установить алюминиевые радиаторы своими руками?

Алюминиевый радиатор прослужит вам долго и эффективно только при условии правильно произведенного монтажа. О правильном монтаже алюминиевого радиатора мы сегодня и будем говорить.

От правильности установки, будет зависеть качество работы

Выбор радиатора

Начать следует с выбора радиатора, а главным критерием при выборе станет рабочее давление, на которое рассчитан радиатор. Для частного дома со своей собственной системой отопления будет достаточно радиатора с рабочим давлением 6-7 атмосфер, а вот если нужно подключить радиатор к системе центрального отопления многоквартирного дома, он должен выдерживать давление не менее 10 атмосфер.

В настоящее время потребителю предлагается два варианта алюминиевых радиаторов – стандартный или европейский и усиленный. Последний может работать под давлением, достигающим 12 атмосфер. При подключении к системе центрального отопления необходимо выбрать именно среди усиленных радиаторов.

Количество секций играет большую роль

Далее нужно определиться с необходимым количеством секций. Для этого определяем количества тепла. Необходимого для обогрева помещения и делим на теплоотдачу одной секции выбранного радиатора.

Количество потребного тепла для стандартного помещения можно принять равным 1кВт на 10м 2 площади помещения. Для нестандартных помещений и более точных расчетов воспользуемся готовой таблицей:

Таблица мощности радиаторов

Следует помнить, что схема подключения батареи из более чем 12 секций обязательно должна быть двухсторонней, диагональной либо седельной. При односторонней схеме подключения батареи из большого числа секций, в противоположной от труб стороне радиатора будет образовываться «карман» холодной воды. «Лишние» секции просто не будут работать, мы получаем вредный балласт.

Используя принудительное нагнетание, батарею можно нарасить до 24 секций даже с односторонней подачей, но радиатор в этом случае обязательно должен быть усиленный.

Следует помнить, что подводить теплоноситель к усиленным радиаторам под высоким давлением нужно только по металлическим трубам. Металлопластик может не выдержать такого давления, и последствия будут самыми печальными.

Следует так же учесть, что указанная в документации теплоотдача радиатора актуальна только для односторонней либо диагональной подачи теплоносителя в радиатор. При использовании нижней подачи, смело вычитаем 10-15 процентов.

Если система отопления монтируется в частном доме, то есть возможность самому выбрать общую схему организации отопления – одно- или двухтрубную.

Схема устройства системы отопления

При прочих равных условиях двухтрубная система эффективнее, но при этом сложнее и дороже. Ее есть смысл применять в помещении с большим количеством комнат.

Схема устройства системы отопления

Далее необходимо разметить место, в котором будет установлен радиатор. Для обеспечения нормального подхода воздуха к батарее необходимо, чтобы он находился не менее чем в 15 см от поверхности пола и не менее чем в 5 см от стены. Батареи обычно размещают возле окон, в местах, свободных от мебели.

При выборе арматуры для батареи обязательно необходимо предусмотреть наличие регулировочного крана, который позволит как «сбавить обороты», избежав чрезмерной жары, так и полностью перекрыть отопление при необходимости.

Кипящая вода под высоким давлением – дело серьезное, шуток не любит, поэтому лучше сразу все сделать правильно. Упаковка батареи – процесс сбора батареи из приобретенных секций и подсоединение арматуры. Для упаковки, помимо естественно секций батареи, вам понадобится набор арматуры, уплотнительный лен, паковочная паста и динамометрический ключ. Ни в коем случае нельзя пренебрегать этим полезным инструментом: все соединения должны быть затянуты строго с указанным в документации усилием. Недотянете – получите в квартире гейзер, перетянете – сорвете резьбу.

Регулировочный кран поможет управлять температурой

При упаковке нужно подключить к батарее краны в зависимости от выбранной схемы подключения батареи – односторонней, диагональной, либо нижней. Невостребованные отверстия закрываете глухой пробкой, не забываем установить на одно из боковых отверстий кран Маевского для стравливания из алюминиевого радиатора воздуха. Все соединения герметизируются льном и паковочной пастой.

Труба устанавливается на кронштейны на высоте, соответствующей приведенным выше условиям. Лучше установить батарею под небольшим наклоном относительно плоскости стены, это воспрепятствует «завоздушиванию». Установленный алюминиевый радиатор подсоединяется к системе отопления трубами-сгонками.

Отопление относится к системам повышенной опасности. Принимая решение ремонтировать элементы системы отопления самостоятельно (особенно в квартире многоквартирного дома), вы берете на себя немалую ответственность. Если есть сомнения – лучше обратитесь к профессионалам.

Просмотрев видео убедился в том что дилетантов в сфере монтажа систем отопления много.Представленная однотрубная система с нижним подключением имеет три основных недостатка.Во-первых радиаторы подключены последовательно,следовательно в каждый последующий радиатор будет поступать частично охлажденная вода от предыдущего радиатора,а значит в последний радиатор вода придет никакая.Во-вторых при нижнем подключении смело отнимаем 15% теплоотдачи радиатора,т.е. подключение должно быть только диагональным,т.к.автономка должна экономить средства а не транжирить их.Ну и в третьих в данной схеме невозможно регулировать температурный режим радиатора,в результате чего в квартире или доме температура будет разной,т.е. большей она будет там где на подаче находятся первые по счету радиаторы.Мне жаль автора видео,который сэкономил на материалах и сам себе создал проблемы.Искренне советую всем не делать подобного,хотя в России всегда экономили на спичках а пропивали на водке.

Буду делать себе диагональную схему так как считаю её самой эффективной.

Хочу в дальнейшем приобрести бензиновый генератор к настенному котлу, какой посоветуете. котел двухконтурный атмосферный.

Купи газовый генератор!

Доброго времени суток! генератор для резервного питания газового котла нужно брать с четырехтактным двигателем (держит напряжение стабильнее своих двухтактных собратьев) и мощностью 1000 Ватт. Этого будет вполне достаточно, если Вы не планируете подключать какую-то нагрузку кроме котла, лампочек ну и например телевизора. только обязательно необходимо заземлить один из выводов в розетке генератора, чтобы был четкий ноль и фаза, иначе автоматика котла его не запустит
