Правильно паять трубы своими руками

Как правильно паять пластиковые трубы своими руками — подробная инструкция

Если вы приняли решение собственными силами сделать водопровод для своего дома, то знайте, что лучшим материалом для этого будут пластиковые трубы. Для того чтобы соединить трубы в единую систему, вам необходимо представлять, как производится сварка пластика. Однако пусть это вас не пугает, поскольку сам процесс пайки пластиковых труб не отличается особой сложностью и не требует наличия большого числа специальных инструментов.

Для производства сварочных работ вам потребуются:

  • рулетка;
  • маркер;
  • строительный уровень;
  • ножницы для резки пластиковых труб;
  • сварочное устройство для пластиковых труб.

Все инструменты, кроме последнего, имеются практически у любого мастерового человека. Последний же может вам потребоваться всего лишь раз в жизни, поэтому гораздо целесообразнее не покупать его, а одолжить или взять на прокат.

Кратко о сварочном аппарате

Перед началом пайки следует вкратце познакомиться с тем устройством, которым вам предстоит пользоваться.

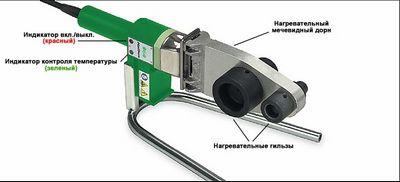

Важным элементом сварочного аппарата является подошва, оснащенная нагревательными элементами. Удобство работ обеспечивается тем, что на подошве имеются отверстия, позволяющие закрепить специальные насадки для пайки. Регулировка температуры производится с помощью терморегулятора, находящегося на корпусе.

Процесс пайки труб

Приступая к пайке, прибор необходимо установить в нужном положении и зафиксировать на нем насадки подходящего размера. Используя терморегулятор, выставить необходимую температуру:

  • 260°С для труб из полипропилена;
  • 220°С для труб из полиэтилена.

Дать прибору прогреться в течение 10-20 минут до погасания индикатора.

Выполняя пайку, необходимо исходить из следующих данных:

Процесс пайки сводится к следующим операциям:

  • Используя специальные ножницы, отрезать трубу необходимой длины, с помощью спиртового раствора очистить от грязи и жира места сочленений;
  • Трубу и ответный раструб установить в насадку и прогреть в течение времени, указанного в таблице;
  • Разогретые элементы соединить между собой, вставив трубу в раструб. Данная операция должна быть выполнена в течение времени, названного в таблице технологической паузой;
  • Выполнив операцию, проверить качество полученного сварного соединения, которое будет заметно в виде пластиковых колечек.

Рекомендации по правильной пайке

Мы только что изложили суть процесса пайки. Однако для обеспечения надежности функционирования трубопровода следует обратить внимание на следующие детали:

  • Первую сварочную операцию следует производить по истечении пяти минут после разогрева паяльника.
  • При необходимости сварить армированные трубы следует воспользоваться специальным инструментом, называемым шейвером, для того, чтобы снять с трубы алюминий и полипропилен, образующие два верхних слоя. После этого стыковка труб производится по уже описанной методике.
  • Сварочные работы необходимо производить только в том случае, когда температура окружающей среды выше нуля.
  • Выполнив сварку, дать соединенным трубам остынуть, не допуская их прокручивания или взаимного перемещения. В том случае, когда соединительный шов получился некачественным, узел необходимо разрезать и процесс сварки выполнить заново.

Работая со сварочным аппаратом. необходимо соблюдать определенные меры предосторожности, несоблюдение которых может сказаться на качестве сварных соединений. В частности, необходимо помнить, что насадки имеют тефлоновое покрытие, предотвращающее образование нагара. По завершении каждой операции оплавленные остатки необходимо с них удалять с помощью деревянной лопаточки. Категорически запрещено удалять остатки материала после охлаждения насадок, поскольку таким образом можно повредить покрытие и вызвать неисправность всего аппарата.

Как паять трубы отопления

Когда наступает зима, первым делом стоит задуматься о хорошей системе отопления своего жилища. Ввиду этого просто необходимо узнать, почему использование пластика в отоплении целесообразнее, и как именно проводится пайка труб отопления своими руками, ведь это дело не совсем простое.

Что нужно учитывать, выбирая трубопроводы отопления?

  • Вариант монтажа трубопровода. Разводку труб в ванной комнате и санузле можно сделать по наружному типу, однако лучшим вариантом является скрытая система. Она делается внутри пола, стен или каркаса из гипсокартона.
  • В зависимости от схемы отопления, решают, какие трубы приобрести. Отопление может прокладываться как в обогреваемых комнатах (чаще всего по жилому дому), так и в неотапливаемых помещениях (например, подвал или кладовая).
  • Выбор также нужно осуществлять, исходя из расчета рабочего давления в системе и температуры носителя тепла.
  • Нужно учесть насколько сложной и трудоёмкой будет работа с трубами, а также сложность схемы отопления – простая или с дополнительными конфигурациями.
  • Выбор труб напрямую зависит от потенциальной необходимости замены трубопровода, либо его ремонта.

Виды материалов для системы отопления

В системе отопления трубы играют не последнюю роль. Используются в этой области и металлопластиковые трубы, и трубы из таких материалов, как сталь, медь, пластик и его соединение с металлом.

Черный металл. Трубы из него обладают и положительными и отрицательными свойствами. Они имеют высокую температуру плавления до +1500°.

Обратите внимание! Стоит отметить, что сталь характеризуется высоким коэффициентом теплопроводности, что, к сожалению, приводит к большим тепловым потерям при доставке теплоносителя в радиаторы.

Нержавеющая сталь. Положительное качество этого материала – сравнительная легкость работы с ним и обслуживания готовых трубопроводов, но большой минус – это высокая цена нержавеющей стали.

Медные трубы надежны и качественны. Минусом является трудоемкость монтажа. Этот процесс занимает продолжительное время.

Металлопластиковые трубы. Они легкие и компактные, способны выдерживать высокие температуры. Однако часто многие люди жалуются на то, что их срок службы непродолжителен.

Наиболее популярными на сегодняшний день являются пластиковые трубы. Поговорим о них подробнее.

Трубы из пластика

Благодаря применению пластика при изготовлении труб отопления, появилась возможность обновлять систему быстрее и дешевле. Систему отопления, состоящую исключительно из пластика, сегодня можно увидеть довольно часто. Пластиковые трубы имеют демократичную стоимость, и именно их используют для капитального ремонта коммуникаций, срок годности которых истек уже давно.

Однако надо сказать, что слишком экономить не стоит. Останавливая свой выбор на трубах из пластика, нужно смотреть не только на цену или цвет, но и на фирму-производителя.

Пластиковый трубопровод совмещает в себе все достоинства отопительных труб. Эти изделия армируются стекловолокном для увеличения показателей прочности и защиты от коррозии. Пластиковые трубы применяют при изготовлении трубопроводов отопления и водоснабжения любой сложности. Люди предпочитают этот материал благодаря высоким показателям экологичности, простоте монтажа, надежности и долговечности, а также химической стойкости.

Начинаем пайку

Если раньше паять полипропилен не приходилось, то разумно предварительно узнать, как паять трубы отопления. Процесс пайки полипропиленовых труб своими руками включает в себя следующие шаги.

Понадобится сварочный аппарат (некоторые называют его утюгом, паяльником) с разными насадками. Большое значение в выборе паяльника играет его мощность.

Обратите внимание! Достаточной мощностью считается 1200 ВТ, а паяльник с мощностью 1800 ВТ считается профессиональным.

Вернемся к нашим инструментам – в комплекте должны быть нагревательные плашки (их нужно затягивать с помощью шестигранного ключа). Многим мастерам может понадобиться рулетка и брезентовая ветошь. Важно, чтобы паяльник был включен в сеть на протяжении всего процесса. На паяльном инструменте загораются светодиоды, когда они гаснут – паяльник нагрелся, значит, можно приступить к работе. Отрезаем необходимую длину трубы ножницами. Пользоваться следует хорошо заточенными ножницами, что не только удобно, но и не приведет к нежелательной деформации труб.

Обратите внимание! Сварку желательно делать в специальных перчатках, ведь поверхность паяльника чаще всего нагрета до 250 °С иначе пайка пластиковых труб отопления может привести к травмам.

Берем пластиковую трубу и фитинг. Труба вставляется в нагревательную гильзу, а фитинг насаживается на дорн, после чего они выдерживаются примерно в течение 6-7 секунд. Идеальным соединение будет в том случае, когда на трубе образуется буртик.

Паять элементы трубы нежелательно, если температура воздуха ниже нуля, потому что в этом случае поверхность расплавленного пластика быстрее охлаждается. Это неизбежно приводит к крайне слабому соединению. Нужно не забывать следить за тем, чтобы места соединений были ровными, а также не имели перекосов. Далее соединение фиксируется, но без приложения к нему механических нагрузок на время выдержки.

Обратите внимание! Трубы не терпят халатного отношения при монтаже. Только соблюдение всех правил монтажа даст гарантию долговечной и качественной работы системы отопления или работы водоснабжения.

Прочитав вышеуказанные инструкции и, при необходимости, просмотрев соответствующее видео, можно легко провести всю работу своими руками, не обращаясь за помощью к компетентным в этом вопросе людям, требующим за свои услуги деньги.

Видео

Предлагаем вам посмотреть видео, посвященное данной теме. Вы узнаете, какие еще существуют приспособления для пайки труб.

Последняя редакция: 20.02. Автор: Максим Сташков

Как паять пластиковые трубы?

Полимерные материалы вытесняют традиционный металл со строительного рынка. У многих застройщиков, выбравших водопровод, отопление из полиэтилена, полибутилена, полипропилена, после приобретения возникает проблема, как паять пластиковые трубы. Технологи простая, не требует обучения, достаточно небольшой практики, полуметрового куска трубы, покупки паяльника с минимальной комплектацией. Инструкция к прибору сварки позволяет работать сразу, таблица времени разогрева стыков в зависимости от толщины стенки изделия обеспечивает высокое качество шва.

Инструкция по пайке пластиковых труб в домашних условиях

Простейшая инструкция, как паять пластиковые трубы, выглядит следующим образом:

  • сварочный аппарат устанавливается на подставку, идущую в комплекте, включается в сеть
  • в отверстие паяльника устанавливается гильза
  • подготавливаются концы – трубу необходимо подрезать, снять фаску, нанеси маркером риску для контроля глубины погружения в муфту
  • прибор сигнализирует о нагреве до 270 градусов звуком
  • муфта одевается с одной стороны гильзы, труба вставляется в ответное отверстие
  • для нагрева засекается время, выбранное в таблице (10 – 4 секунды), вращать детали на гильзе запрещается, как при установке, так и во время ожидания
  • оплавленные концы стыкуются без прокручивания до нанесенной маркером риски, фиксируются на несколько секунд
  • процесс повторяется для ответной стороны муфты, второго куска трубы

После нескольких соединений технология становится понятной, а, после сборки контура отопления пользователь узнает секреты, как паять пластиковые трубы в неудобных местах. На практике обычно стыкуют отдельные заготовки, окончательную сборку (последние два стыка) производят по месту.

Пайка трубы электромуфтой

Электромуфтовая технология проще предыдущей, в ней нет ничего сложного для тех, кто знает, как паять пластиковые трубы вышеописанным способом. Ошибки полностью исключаются благодаря встроенным в тело фитинга спиралям, программе внутри прибора. Технология выглядит немного иначе:

  • обрезаются, обрабатываются под фаску кромки обеих труб (вдвое увеличивается производительность)
  • концы так же обезжириваются, в контрольных рисках отпадает необходимость
  • при значительной длине деталей трубопровода используются зажимы (механические, ременные)
  • прибор включается в сеть, открывается таблица в инструкции либо осуществляется считывание прибором штрих-кода с каждой заготовки
  • звуковой сигнал говорит о готовности аппарата к пайке
  • электроды подсоединяются к гнездам на теле муфты, время нагрева устанавливается автоматически либо вручную
  • через несколько секунд на монитор выводится информация о завершении процесса
  • отрицательный результат случается при КЗ, дефекте спиралей в муфте, в остальном сварка проходит безупречно

После первого же стыка становится полностью понятно, как паять пластиковые трубы. Этот вариант позволяет заранее собирать контуры, поочередно переключая электроды с муфты на муфту. Увеличивается скорость без потери качества. Сложные стыки становятся доступнее, единственным недостатком метода является повышенная стоимость муфт. Электромуфтовый аппарат дешевле, компактнее, отсутствует опасность повреждения покрытий нагретым корпусом паяльника. Несовершенство первого метода (сварка небольших диаметров) в данном случае отсутствует. Для крупных труб необходимо лишь увеличить надежность фиксации в момент установки, нагрева муфты.
