Правильное заземление в частном доме своими руками

Зачем нужно заземление в доме?

Многие люди не понимают, зачем заземление в частном доме вообще необходимо, поэтому игнорируют его создание. Ранее просто не было необходимости в том, чтобы создавать заземление электропроводки в частном доме.

Это связано с тем, что бытовая техника не была так сильно распространена. На сегодняшний день практически ни одно жилое строение не обходиться без электрических приборов. Если использовать сеть, которая не имеет заземления, то очень велика опасность поражения током при контакте человека с корпусом любой техники.

Правильное заземление в частном доме позволит свести к минимуму количество помех, которые возникают внутри электрической сети. Кроме того, существенно снизится уровень электромагнитного излучения, негативно влияющего на физическое состояние человека и его самочувствие.

Система заземления в частном доме даёт возможность безопасной жизнедеятельности. Ранее для её создания использовались водопроводные трубы. Однако такой метод был небезопасен, так как внутри труб находилась вода, являющаяся замечательным проводником тока.

На самом деле заземление розеток в частном доме выполнить не сложно, для этого даже не требуется обладать какими-либо специальными знаниями. Достаточно лишь чётко следовать инструкции, которая будет описана ниже.

На первом этапе необходимо создать контур заземления частного дома. Под ним понимают систему проводников из металла, которая погружается в землю. Существуют определённые правила, по которым проводится данный этап. Например, это касается геометрической формы. Она должна представлять собой треугольник с равными сторонами.

Для соединения элементов контура используются болты, а также применяется сварка . Самым популярным материалом при создании заземления является сталь. Она может быть покрыта оболочкой из меди, но такой вариант часто исключается из-за дороговизны. Кроме этого, пригодятся угловые и прямоугольные профили, пруты. Длина электродов должна быть не менее двух метров, а их количество - не менее трёх.

После того, как все необходимые материалы имеются в наличии, можно осуществлять монтаж заземления в частном доме. Для этого вырывается яма треугольной формы, глубина которой составляет около полуметра. Затем от одной из вершин треугольника роется траншея, ведущая к дому. Каждый угол вырытого треугольника оснащается электродом, соединение которых выполняется при помощи сварочного аппарата и металлической полосы.

По завершении монтажа переходим к подключению заземления в частном доме. Для этого на край металлической полосы, используемой при соединении электродов, приваривается болт (желательно использовать марку М8). Он необходим с той целью, чтобы обеспечить крепление провода, идущего в дом. Провод должен иметь сечение не менее шести квадратов. Его прикрепляют к болту, а затем ведут в электрический щиток.

Так как мы делаем заземление в частном доме собственноручно, то необходимо убедиться в правильности его монтажа. Для проверки исправности системы используется специальные приборы. Если все вышеописанные действия выполнены совершенно верно, то приборами будут показаны нормальные данные. В противном случае что-то пошло не так и необходимо перепроверить заземление, так как его надёжность и исправность оставляет вопросы.

При ответственном подходе устройство заземления в частном доме не должно составить никаких сложностей. Если же имеются сомнения в собственных силах, то лучшим решением станет обращение к услугам профессиональных специалистов. Как правило, для монтажа системы заземления достаточно лишь усилий одного человека. В случае необходимости можно позвать себе на помощь ещё одного человека. Это позволит существенно ускорить процесс.

Видео:

Способы заземления в частном доме своими руками (220 В)

Не все обыватели представляют себе, для чего необходимо заземление. Все о нем слышали, но никто на него не обращает внимания. Во многих частных домах оно вообще отсутствует. А зря. Ведь современный частный личный дом – это пространство, где размещается большое количество различных бытовых приборов с большой суммарной мощностью потребления электроэнергии. А с электричеством может случиться всякое, поэтому в домах и устанавливается заземляющее устройство. Поэтому многих частных застройщиков интересует вопрос, а как можно провести заземление в частном доме своими руками сети в 220 В?

В принципе, если знать критерии проведения данного процесса, то это не составит большого труда. Итак, что необходимо знать?

Контур заземления

Начнем с того, что заземляющий контур – это, по сути, провод, который соединяет все электрические приборы с землей. При этом происходящие внутри приборов негативные процессы (чаще всего короткое замыкание, открытая фаза), способствующие образованию блуждающих токов, переправляют этот ток в землю.

То есть, получается так, что от каждой розетки до распределительного щита должен быть протянут отдельный кабель, который и соединит подключающийся электроприбор с землей. От распределительного щита за пределы дома должен быть протянут еще один кабель, который соединен с одной стороны в щитке со всеми подводящими заземляющими проводами от розеток, с другой стороны с заземляющей конструкцией, установленной в земле.

Схема контура заземления

Заземляющая конструкция

Чаще всего в качестве заземляющей конструкции, которую закапывают в землю, используют несколько длинных металлических штырей. Их можно изготовить из арматуры или труб. Здесь важно правильно выбрать контур заземляющего устройства. Обычно его форма или равносторонний треугольник, или квадрат. При этом чем больше площадь плоской фигуры, тем лучше. Поэтому максимальный размер ребер геометрических фигур равен 16 м. Но для частного домостроения подойдут следующие размеры:

Как делается этот процесс, связанный с установкой заземляющего контура?

  • Необходимо по размерам и форме контура выкопать траншеи глубиною 0,7-0,8 м.
  • Забить по углам штыри длиною 2-3 м.
  • Соединить их между собой стальной полосой толщиною 5 мм и шириною 30 мм. Крепление производится электрической сваркой.
  • Довести до дома стальную полосу, присоединенную к контуру. На ее конце приваривается болт. Это элемент соединения между заземлением внутренним (220 В) и контуром. Конец выводного заземляющего кабеля из дома сворачивается петлей, которая надевается на болт. Теперь полоса и кабель стягиваются гайкой с шайбой.
  • Траншеи закапываются грунтом.

Внимание! Чтобы заземляющий контур работал эффективно и долго, необходимо, чтобы сечение проводника было не меньше 75 мм².

Итак, как видите, сделать заземление частного дома своими руками (самому ) не очень сложно. Правда, этот способ достаточно трудоемкий, потому что связан с приличным объемом земляных работ. Плюс ко всему придется заниматься сваркой. Его использовали еще наши деды, но до сих пор сделанные таким способом заземляющие контуры работают.

Современный способ

Сегодня специалисты предлагают другой вариант, основанный на установке не большого количества штырей, а одного. Но при этом его длина очень большая – до 20 м. Этот метод называется модульно-штыревой. В чем его особенность, и как проводятся работы?

  • Во-первых, этот штырь собирается из нескольких элементов длиною 1,2-1,5 м.
  • Во-вторых, изготавливается он из стального бруска диаметром 17-25 мм. При этом его специально покрывают медным слоем, который долгое время противостоит коррозийным процессам. Толщина этого слоя 250 микрон.
  • В-третьих, на конец первого сегмента надевается специальный заостренный наконечник, который увеличивает скорость прохождения. Наконечник изготовлен из закаленной стали.
  • В-четвертых, между собой части штыря собираются специальными муфтами на резьбовом соединении. Муфты изготавливаются из латуни.
  • В-пятых, этот штырь, а точнее сказать, его сегменты, забиваются в землю перфоратором мощностью не меньше 1,5 кВт.

Последовательность проведения работ

Сначала надо лопатой выкопать небольшую ямку глубиною 30 см (длина штыка лопаты) и сечением приблизительно 30#215;30 см. Затем на первый сегмент штыря надевается наконечник с одной стороны и муфта с другой. В муфту вкручивается болт с округленной головкой, с помощью которой будет легче отцентровать установку перфоратора.

Производится забивание сегмента в землю на глубину до 1,0-1.2 м. Затем выкручивается болт, внутрь муфты заливается антикоррозионная паста, вкручивается второй элемент штыря, на него надевается муфта, в нее болт и проводится забивание.

Внимание! Последняя часть штыря должна забиться так, чтобы нижний край последней муфты коснулся грунта.

После этого муфту необходимо открутить, а на ее место установить специальный зажим, изготовленный из латуни. К нему можно соединить стальную полосу 5#215;30 мм или трос диаметром 10 мм. Место соединения (зажима) надо обязательно заизолировать. Для этого есть специальная изоляционная прорезиненная лента.

После чего ямку надо засыпать грунтом. Не забудьте как-то отметить место установки штыря. Обычно рядом вбивают табличку.

Все, заземляющий контур готов. Кстати, специалисты уверяют, что для средней полосы России забиваемый штырь может состоять из 6 или 7 элементов. Приобрести его сегодня можно во всех строительных магазинах. Здесь важно правильно выбрать количество сегментов, отчего зависит цена всего изделия.

Полезные советы

  • Песок, суглинки, влажная глина – это грунты, где заземление работает эффективно. В каменных грунтах проводить его бесполезно.
  • Самый важный критерий долгосрочной его эксплуатации – снижение коррозионных процессов, связанных с вбитыми штырями. Поэтому их необходимо обязательно покрывать краской или использовать нержавеющие материалы. Это что касается старого способа.
  • Чем толще штырь, тем дольше он работает. Но если он не защищен, то вокруг образуется слой ржавчины, который препятствует удалению электричества.

Заключение по теме

Итак, в этой статье мы разобрали два способа, которые отвечают на вопрос, как сделать заземление в частном домесвоими руками? Сама схема заземления достаточно проста, в этом вы смогли убедиться. Здесь важно правильно рассчитать глубину забивания штырей. Главное, чтобы глубина была ниже уровня промерзания почвы и ниже протекания грунтовых вод.

Контур заземления своими руками

Как сделать правильное заземление своими руками и так-ли это необходимо? Заземление применяется как защитная мера электробезопасности от поражения человека током в случае пробоя электроприборов на корпус. Его применение актуально не только в случае использования электроводонагревателей или стиральных машин в помещениях с повышенной влажностью - у любого бытового прибора может возникнуть неисправность и корпус может оказаться под напряжением. А уж если этот прибор подключен к водопроводной сети, то последствия этой неполадки могут оказаться плачевными.

Чтобы сделать монтаж заземления своими руками не нужно иметь глубоких познаний по электротехнике или опыта в электромонтажных работах. Не потребует это и больших материальных затрат – применяемый материал для заземления – 3 (можно больше) электрода, вбитых в землю и соединённых между собой полосой из металла.

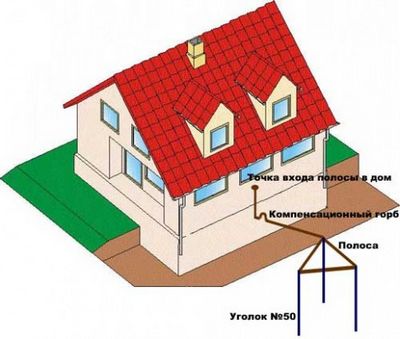

Итак, чтобы сделать штыревое заземление для частного дома (на даче) нужно выкопать 3 ямки глубиной на пару штыков лопат и забить в них кувалдой 3 штыря (электрода) максимально глубоко. Расположение электродов никто не ограничивает – можно в ряд, можно треугольником. После этого надо между забитыми электродами проделать канавки для соединительных проводников электродов.

Для того, чтобы правильно сделать самому заземление, соответствующее нормам надо выполнить основные требования:

Длина каждого электрода должна быть не менее 2 м, в качестве материала можно использовать обычный стальной уголок 50 на 50 мм, водопроводную стальную трубу – главное, чтобы площадь сечения была не менее 150 мм2, а толщина стенок – не менее 3,5 мм (если выбираете трубу – минимум 32 мм). Минимальное расстояние между электродами – 1,2 м.

В качестве соединителей электродов можно использовать стальную полосу 40 мм. (минимальное сечение должно быть не менее не менее 50 мм2). Соединяться полоса с электродами должна ТОЛЬКО СВАРКОЙ! (никаких болтов!).

Далее надо завести заземление со сделанного контура в дом. Допускается применение стального провода сечением не менее 50 мм2, но лучше использовать ту-же полосу на 40мм (4 на 40 мм). После того как вы завели эту полосу в дом, с неё делается переход (болтовое соединение) на гибкий медный провод, сечение которого должно быть равно сечению питающего фазного проводника.

Если электрический ввод выполнен напр. СИПом 16 мм2, то для перехода со стальной полосы подойдёт медный провод сечением 10 мм2, который соединяется болтовым соединением с корпусом щита (если щит металлический), или соединяется в клемме щита - «заземление».

Этот способ годится для частных домов (коттеджей). Сделать заземление подобным образом в многоквартирном доме не представляется возможным (особенно если вы живёте на 9-ом этаже). Бытует мнение, что при отсутствии заземления можно сделать зануление – соединить «земляные» жилы отходящих к нагрузке проводов с нулевым проводом. НИКОГДА НЕ ДЕЛАЙТЕ ЭТОГО. Если у дома пропадет ноль (оборвется, отгорит), то корпуса ваших «заземлённых» приборов окажутся под напряжением 220 в!

Кроме того, существует такое понятие как «перекос фаз» (когда нагрузка неравномерно распределена по фазам) – в этом случае на «нуле» появляется напряжение. Поэтому делать такое «заземление», или скорее его имитацию просто опасно.
