Правильный дефлегматор своими руками чертежи

Что такое дефлегматор для самогонного аппарата?

Общие положения

Простейшее устройство для дистилляции браги #8212; это перегонный куб и змеевик. Различные дополнительные «прибамбасы» вроде сухопарника, барботера или отстойника улучшают качество самогонки. Устройство, возвращающее часть спиртовых паров на круг дистилляции, тоже способствует этому. Иметь аппарат с дефлегматором предпочтительнее, чем без него. Устройство, называемое холодильником димрота #8212; это один из вариантов аналога стеклянной ректификационной колонны.

Конденсированные пары (флегма), проходя через него, частично возвращаются обратно в перегонный куб. Это способствует повышению крепости браги в нем. Да и на выходе змеевика конденсат становится чище от сивушных масел. Необходим подвод проточной воды для устройства. Такой аппарат с дефлегматором используется опытными домашними винокурами.

Чем заменить?

Как своими силами сделать нечто похожее на дефлегматор? С умелыми руками и умной головой человеку нетрудно его изготовить. В металлическую крышку резьбовой стеклянной банки емкостью 0.75 л врезаются два штуцера. К ним подсоединяются трубки из силикона. Штуцеры закрепляются в крышке гайками, а трубки можно прикрепить термоустойчивым клеем. Порядок работы таков. Сначала размечаются дырки шилом под диаметр будущих отверстий. Потом разделываются сами отверстия под штуцеры, которые закрепляются гайками на крышке.

Можно подложить прокладки из пластика. Через штуцеры пропускаются короткие медные трубки и закрепляются клеем. На их верхние концы и надеваются силиконовые шланги. Входная трубка в банке должна располагаться ниже выходной на сантиметр или полтора. Используя самогонный аппарат с таким «прикубником», можно надеяться, что домашнее спиртное получится качественным и лучшим по вкусу.

Другая конструкция

Другая схема самогонного аппарата с подобным дополнительным устройством предусматривает по 5 медных трубок малого диаметра в «дефлегматоре». Пять входных и столько же выходных. Они берутся от ненужного или сломанного холодильника. Пучки таких трубочек пропускаются через пластиковую трубу (отрезок нее) большего диаметра (12 см). Закрепляются пучки в ней посредством эпоксидной смолы и «суперклея». А пластиковая труба проходит через штуцер соответствующего диаметра. В крышку дефлегматора встраиваются два этих пучка и закрепляются тем же.

Змеевик тоже делается из пяти таких трубок. Соединяются медные пучки с перегонным кубом без шлангов, а напрямую. Герметизация производится той же «эпоксидкой», «суперклеем» и жестью. На змеевик тоже нет специальных переходников, пучок трубок переходит в него, важно лишь выбрать длину перед началом конструирования. Сделать витки можно на стеклянной бутылке, трубочки от холодильника легко гнутся. Емкость для сухопарника берется большая и с широкой по диаметру крышкой.

О сложном устройстве

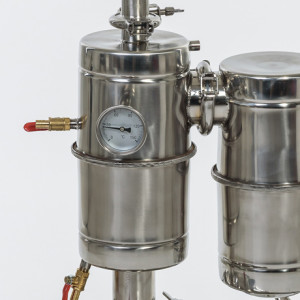

Сделать дефлегматор для самогонного аппарата можно и из металла. Он будет работать не хуже стеклянного. Лучшая конструкция – это устройство их нержавеющей стали. Дефлегматор можно сварить из этого металла, взяв отрезок трубы или купить. Чем больше отстойник, тем больший перегонный куб нужен для него. Еще устройство отбора флегмы можно сделать из старого термоса объемом 0.75 л. Процесс очень трудоемкий и сложный, нужны слесарные навыки и знание сварочных работ. Надо вытащить внутреннюю колбу, просверлить отверстия, припаять трубки и проделать еще много операций, а затем снова вставить. Получится маленькая ректификационная колонна с дефлегматором. Подвод воды в промежуток между внешней и внутренней колбами бывшего термоса от холодильника при ректификации даст разделение алкогольных фракций по крепости их.

О процессе

Поступающая обратно в перегонный куб часть дистиллята и остающиеся обеспечит получение на выходе спиртового напитка повышенной крепости. Если нет устройства отбора флегмы, то количество сивушных масел в готовом алкогольном продукте будет превышено. Ослабнет несколько и его крепость, ухудшится вкус, а особенно запах. Самый распространенный дефлегматор делается стеклянным. Металлические конструкции более сложны и используются обычно в ректификационных колоннах.

Настоящему дефлегматору для работы нужен подвод холодной проточной воды. Он часть ректификационной колонны, применяемой в промышленности. Дистилляция предусматривает прямой переход пара в жидкость, тогда как ректификация – это разделение фракций. Задачей дефлегматора является направление флегмы обратно в перегонный куб. Там она снова испарится, и этот процесс повторится многократно.

Ректификационная колонна устанавливается строго вертикально. Пленка флегмы стекает по внутренней стенке ее и поступает в куб. Теплообмен между паром и жидкостью идет непрерывно. А на выходе получаются спиртовые жидкости с разной крепостью. Многократная перегонка браги с собиранием в противоточные емкости позволяет получить и спирт-ректификат, а не сырец, как в случае дистилляции.

О промышленном товаре

В продаже есть дистилляторы с ректификационными царгами. Что это такое? Царга в самогонном аппарате соединяется с перегонным кубом и дефлегматором. Она применяется для разделения разбавленного самогона на фракции. Работая в разных режимах (с закрытым и открытым штуцером), царга повышает флегмовое число. Часть легких спиртовых паров конденсируется в дефлегматоре, поступая затем обратно для дистилляции. А часть превращается в спирт-ректификат. На самогонном аппарате царга крепится к атмосферному штуцеру (клапану давления).

Похожие статьи:

Страница 1 из 2

Дефлегматор самогонного аппарата. Теория и сборка своими руками.

Начнём знакомство с дефлегматором с небольшой теоретической информации, кому не интересно, может сразу перейти к практике. Дефлегматор (он же - сухопарник, прикубник, он же - отстойник самогонного аппарата), как уже было неоднократно отмечено, является не обязательным, но крайне желательным элементом самогонного аппарата, т.к. он позволяет существенно повысить качество конечного продукта. Дело в том, что в состав браги помимо интересующего нас этилового спирта входит целая группа более тяжелых спиртов, жирных кислот и др. неприятных компонентов - в просторечии - сивушные масла (подробнее в Википедии ). Фишка в том, что все эти сивушные масла имеют температуру кипения выше, чем температура кипения этилового спирта(78 C), но испаряются они в весьма заметных количествах уже при достижении данной температуры, и попадая в самогон, сильно ухудшают его качество (горячий чай в чашке не кипит, но испарение с его поверхности происходит довольно интенсивно).

В сухопарнике же сначала происходит конденсация смеси всех паров, а за счет непрерывного подвода тепла с вновь поступающей смесью паров происходит повторное закипание этилового спирта, а т.н. сивушные масла в абсолютном своем большинстве так и остаются в сухопарнике, то есть происходит приоритетная конденсация тяжелокипящих фракций.
Схематически дефлегматор для самогонного аппарата выглядит так:

Где: 1 - поступление спиртсодержащего пара из самогонного аппарата
2 - спиртсодержащий пар без тяжелокипящих компонентов (направляется в змеевик)
3 - конденсат тяжелокипящих компонентов (сивушные масла, от них мы очищаем будущий самогон)
Q - отдача тепла спиртсодержащим паром через поверхность дефлегматора (сухопарника)
^P - снижение давления пара, покидающего дефлегматор, за счет расширения и уменьшения объёма из за конденсации тяжелокипящих фракций.

Таким образом применение дефлегматора позволяет добиться эффекта не хуже, чем двойная перегонка, не увеличивая при этом затрат труда и времени. Помимо этого он еще и предотвращает попадание браги в случае ее выплевывания из бака самогонного аппарата в готовый самогон, играя, таким образом еще и роль своеобразного предохранителя. Для более полной реализации этого свойства дефлегматора входящую трубку нужно опустить на 5-10 мм ниже трубки, отводящей пары самогона.
Одна из основных характеристик дефлегматора - его способность к рассеянию тепла. В основном она зависит от площади стенок дефлегматора, их теплопроводности и разности температур между поступающим паром и наружным воздухом (или, что там у вас). В большинстве случаев используется стеклянная банка, с плотно одевающейся крышкой, в которую вмонтированы трубки, соответственно подвода пара из самогонного аппарата и отвода из дефлегматора к змеевику. Так же следует учитывать, что температура внутри дефлегматора практически не меняется от мощности, затрачиваемой на кипячение браги. То есть, кипятим ли мы брагу ТЭНом 0,5 или 2 кВт, внутри одного и того же дефлегматора температура будет примерно одинаковой. Следовательно, и потери тепла в нем будут примерно постоянными и не зависящими от интенсивности кипения. Однако, количество тепла ( в Дж, или кДж) пропущенное через дефлегматор будет прямо пропорционально подводимой мощности. Следовательно, потеря тепла в процентах (при одном и том же дефлегматоре) будет зависеть от мощности кипячения. Чем ниже мощность нагрева браги в самогонном аппарате тем большая часть пара (в основном, тяжелокипящие фракции) будет конденсироваться в дефлегматоре. В случае применения в качестве дефлегматора банки с трубками в крышке, можно, так же менять объём банки для более тонкой настройки конденсации. В интернете видел проекты дефлегматоров с водяным охлаждением (целый змеевик внутри монтировали), но если так хочется повозится с режимами его работы, проще организовать обдув воздухом (бытовым вентилятором, например, или компьютерным кулером).
В результате после перегона самогона в дефлегматоре собирается определенное количество жидкости. В моем случае на 7 литров самогона (45 градусов) в банке собирается 300-400 мл тяжелокипящих компонентов. В основном - вода, но запах у неё как у черного хлеба, только усиленный раз в 10 и противный. Применения этой дурнопахнущей субстанции я не придумал ( и особо не думал, вообще) и безжалостно выливаю её в канализацию, стараясь не дышать в этот момент. Хотя, может быть, это пойло сгодится для опрыскивания растений от какой-нибудь фитофторы, или тли.
При сборке своего первого самогонного аппарата у меня были кое-какие сомнения в необходимости усложнения его конструкции установкой дефлегматора, но сразу же после снятия пробы с первой партии самогона я понял, что его отличному качеству я, в основном, обязан именно применению дефлегматора.

Поэтому при сборке второго по счету самогонного аппарата, рассмотренного в рамках данного сайта вопрос о необходимости его установки мною даже не рассматривался-отсутствие у самогона какого бы-то ни было неприятного запаха и великолепные отзывы от большинства людей, пробовавших мой самогончик просто не оставили никаких сомнений. Естественно, для достижения таких результатов одного лишь сухопарника недостаточно, необходимо использовать для браги качественное сырье и обеспечить оптимальный режим его брожения-это не сложно (подробнее в разделах РЕЦЕПТЫ БРАГИ и ЕМКОСТИ ДЛЯ БРАГИ 1 и 2 ), а также не использовать в конструкции самогонного аппарата вещества, которые могут передать самогону свой вкус или запах.
И на последок, несколько примеров конструкций сухопарников. Я для этой цели во всех конструкциях самогонных аппаратов применял стеклянные банки с завинчивающейся крышкой. Емкость варьировалась от 1 литра до 100 мл.

Комментарии

1 2 3 4 5 6 7 8 9 10

нарисуйте,а. Цитирую Луконя:

Добрый день (вечер) всем! Очень интересно почитать комментарии к моему устройству. Сам аппарат я купил в комплекте с маленьким сухопарником. Почитал теорию. Кто-то ставит до 6 банок сухопарников-дефлегматоров (путаюсь в понятиях- везде объясняют по своему). Я добавил 2. 3-х литровые с крышкой не нашёл, поэтому взял 2-х литровые. Вводные трубки опустил до дна так, что в процессе перегонки внутри банок кипит и булькает (во многих случаях это и называют дефлегматором, а когда трубки вверху и просто пары проходят с частичной конденсацией- сухопарником). Для отбора голов в обход банок на охладитель пустил отдельно трубку через развязку на штуцерах, тройниках и кранах. И, теперь главное. Каково же было моё удивление, когда на выходе у меня пошёл почти чистый спирт. Не могу сказать точно- нет дорогих спиртометров, но у меня их 3 шт. Тот, что до 80%- тонет, 90%- тоже, до 96%-показываем максимум. И это без 6 банок. Странно, на такой результат я и не рассчитывал, да и не нужен. Заливаю 4л спирта -сырца после 1 перегонки на аппарате с сухопарником 55%. Рассчитываю получить 2,5 литра 80%, а на выходе 1,5л, ну пусть 90%. Откуда такая крепость? Может устройство на последней банке охладителя и развязки на тройниках и медных трубках играет роль колонны. Интересно бы почитать комментарии

У меня конструкция аппарата такова, что дифлегматор находится внутри основного холодильника и пар предохлаждается водой основного холодильника. Соответственно если напор воды слабый дифлегматор работает нормально,а холодильник не справляется и наоборот если напор большёй вся флегма стекает назад в бак, в этом случае выход очень крепкий, но его очень мало. Что Вы скажете об этой конструкции. Спасибо.


Лучше крепкий чем вонючий,у охлаждаемого дефлегматора должна быть регулируемая подача охлаждения

Ректификационная колонна своими руками

Российский гений, который желает регулярно вкушать спирт в чистом виде, не спит – таким видят человека собравшего самодельную ректификационную колонну своими руками.

Но, на самом деле это абсолютно не так!

С помощью ректификационной колонны можно получать такие вкусные напитки как абсент, виски, можно готовить ароматизированный спирт для изготовления наливок и тд.

Раньше ректификаторы представляли собой многометровую колонну, но, сегодняшний вариант с «многоходовой» ректификацией позволяет сократить высоту колонны.

Если вы не уверенны в своих силах, то лучше купить ректификационную колонну в интернет магазине, например серия Добровар вполне позволяет получать 98% спирт с первой перегонки.

Однако, вернемся к тому, как сделать самодельную ректификационную колонну своими руками.

Предоставляем вам простой способ приготовления ректификатора в бытовых условиях. Внешний вид конструкции предоставлен в первом изображении. Кроме того, предоставлены чертежи ректификатора.

Для начала хотелось бы рассказать о том, почему самогонное устройство – переросток является самой удачной конструкцией.

Во-первых, данное устройство уникально, так как оно требует лишь подвода проточной воды. Регулировать температуру кипятильника можно при помощи выключателя света, который имеет плавную регулировку. Применять самодельную ректификационную колонну можно с любой емкостью, начиная от трехлитровой банки и заканчивая установленной скороваркой.

Давайте разберем схему ректификационной колонны, сделанной в домашних условиях.

Чертеж ректификационной колонны


Как вы видите – конструкция достаточно проста. Холодильник и водяную рубашку можно изготовить из медной трубы, обернув ей трубы ректификатора. Вы можете сделать их из труб более толстого диаметра, чем использовали мы в нашей колонне. В таком случае вам необходимо спаять нижнюю и верхнюю часть со стенами. На оставшуюся часть нужно надеть утеплитель – для этого вам необходимо посетить строительный рынок и приобрести утеплитель для металлических труб.

Мочалки – это железная мочалка для раковин, которая нарезана ножницами. Как правило, мочалки изготавливают из нержавеющей стали, которые не портятся в процессе эксплуатации ректификационной колонны. Для трубы длиной 130 см и диаметром в 35 см необходимо затратить 15-20 мочалок.

Зажим медицинской капельницы необходимо использовать совместно с трубкой. Трубка послужит связью с атмосферой – это классическая иголка от шприца.

Высота ректификационной колонны, которая предоставлена на чертеже составляет 130 сантиметров (высота перегонного кубика – паяльника не учитывается).

Теперь немного теоретических знаний.

Ректификация – это многоразовая перегонка дистиллята, которая осуществляется в противоточных насадочных и тарелочных колоннах с контактными составляющими (тарелки, насадки т.д.).

Для успешного действия флегмы, стекающей по колонне вниз, и пара, который движется вверх, можно применять любые контактные составляющие, увеличивающие эффективность и площадь их действия. В качестве контактных составляющих в больших ректификационных колоннах, как правило, используются тарелки.
Каждая тарелка, которая расположена в колонне, называется ФТ – физической тарелкой. Ее предназначение – обеспечить стремительное движение состояния равновесия между паровой фазой и жидкостью.

Тарелки работают таким образом: пар в форме пузырьков с достаточно развитой поверхностью действует через слой флегмы, который находится на тарелке. В результате массовый обмен меж фазами интенсифицируется.

Стоит отметить, что при проходе пара сквозь одну тарелку равновесие между различными фазами не достигается. Фактическое состояние жидкой и паровой фаз по отношению к их состоянию оцениваются лишь коэффициентом правильного действия такой тарелки.
КПД обычной тарелки составляет 50-60%, то есть для достижения состояния полного равновесия фаз, которое соответствуют теоретически одной тарелке, требуются две физических.

Таким образом, получается, что для создания в ректификационной колонне-40-ТТ необходимо установить в ней около восьмидесяти тарелок обычной конструкции.

Для ректификационных колонн собранных в домашних условиях диаметром 30..50 мм эффективной контактной составляющей является специальная насадка, которая наполняет собой внутренний объем колонны. При работе колонны вниз дистиллят стекает по контактному наполнителю, а пар поднимается вверх.

В промышленных ректификационных колонах применяется насадка «ЗУЛЬЦЕР» из нержавеющей, гофрированной сетки или из нержавеющей проволоки в виде мелких пружинок спирально-призматического характера.

Обмены тепло-массы на контактных соединяющих проходят непрерывно по всей высоте колонны. Положение фазового равновесия, эквивалентное 1-й теоретической тарелке («ТТ») наступает после того, как пар преодолевает слой насадки – высоту единицы переноса («ВЕП») или высотой теоретической тарелки («ВТТ»).

Эта высота измеряется в миллиметрах, что в свою очередь позволяет рассчитать высоту будущей колонны. Поэтому в изготовлении установки в домашних условиях, речь идет о колонах, которые имеют диаметр от 30 – 50 мм, с применением насадочных контактных составляющих.

А так выглядит покупная ректификационная колонна в полном обвесе .

Не смотря на такую заумную теорию - самодельная ректификационная колонна это очень простое изделие!

Может диаметр трубы 35мм а не см.

И еще у меня вопрос, зачем нужна связь с атмосферой?

Хорошая статья.
Тема не просто раскрыта, а написанная информация хорошо воспринимается, спасибо!

Вадим, при выходе колонны на режим зажим от медицинской капельницы закрыт и если не будет связи с атмосферой возникнет избыточное давление и последующее разрушение аппаратуры.

а,что если вместо мочалок разместить ленточную спираль в виде шнека. тогда как рассчетать шаг этой спирали?

Добрый вечер, а можно ли посмотреть на схематический рисунок? И какие прокладки нужно использовать в узлах соединения? Спасибо.

георгий, а чем вам мочалки железные не нравятся?

Где можно купить не дорогую р.колонну?

труба: диам. 50мм, длина 1.6см, без мочалок не працює. Причина?

Я понимаю что не у всех есть возможность, но.
Хороший результат можно получить применив головку старого дистиллятора. Как правило у них раньше выходит из строя ТЕНы и куб, а головки просто выбрасывают.

Помогите разобраться, в чём разница между ректификационной колонной и дестилятором (типа Волжанин или Кум). Т.е отбор спирта ниже дефлегматора или же как у Волжанина?

Чтобы уменьшить высоту колонны, ставьте дополнительный холодильник в рабочей зоне (там где мочалки), и регулируйте температуру при перегонке.

То есть мочалки, в данномслучае, заменяют тарелки?
