Правильный самогонный аппарат своими руками

Конструкции самогонных аппаратов

Схемы самодельных самогонных аппаратов и подробные примеры конструкций для сборки своими руками.

Что такое самогонный аппарат и какие процессы в нем происходят при изготовлении самогона?

Самогонный аппарат, он же перегонный куб, он же дистиллятор - устройство, служащее для получения крепкой спиртсодержащей жидкости путём перегонки браги с менее высокой концентрацией спирта.

Таким образом самогонный аппарат отделяет легкокипящие компоненты (этиловый спирт) от тяжелокипящих (вода, сивушные масла), в результате чего в конечном продукте (самогоне) повышается концентрация спирта и, соответственно, снижается концентрация воды и сивушных масел.

Вот, для примера, схема классического самогонного аппарата со змеевиком:

В этой схеме самогонного аппарата спиртсодержащая брага доводится до кипения в герметично закрытой ёмкости к которой подключен змеевик. В качестве ёмкости чаще всего используются скороварки и молочные бидоны (баки, фляги) на 25 или 38 литров. Можно приспособить под это дело и обыкновенную кастрюлю, обеспечив герметизацию её крышки, как здесь, например. Закипев, пары браги отводятся в подключенный к аппарату змеевиковый холодильник (змеевик), где охлаждаясь за счет постоянной циркуляции снаружи змеевика холодной воды, конденсируются и стекают в приготовленную ёмкость в виде самогона.

Дело в том, что в начале кипения браги из неё выкипают преимущественно легкокипящие компоненты, а по мере кипячения концентрация не нужных нам тяжелокипящих компонентов возрастает (а спирт-то из браги в это время извлечен ещё далеко не весь). Да и в начале кипения тяжелокипящие компоненты все равно присутствуют в паре за счет испарения, значительно ухудшая качество самогона.

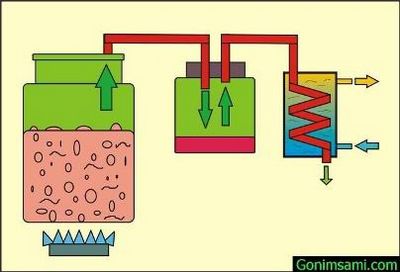

Чтобы минимизировать последствия этого негативного явления в схему самогонного аппарата вводят дефлегматор (он же - сухопарник, прикубник и даже отстойник самогонного аппарата). Располагается дефлегматор между перегонным кубом и змеевиком самогонного аппарата и представляет из себя емкость 1-3литра, в которой происходит приоритетная конденсация этих самых тяжелокипящих. Вот схема самогонного аппарата с дефлегматором (отстойником) :

Ещё существуют самогонные аппараты без змеевика. Их единственное достоинство - простота изготовления (но не эксплуатации). Как правило, юзаются такие самогонные аппараты бабушками и дедушками.

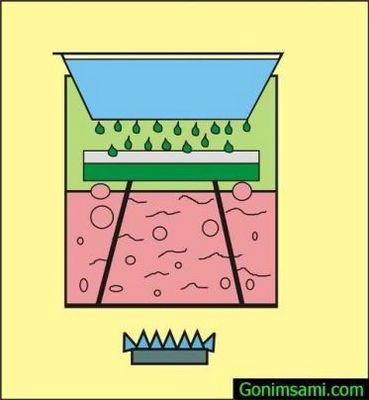

Представляют они из себя довольно вместительную кастрюлю (встречаются экземпляры 50 и более литров), в которую заливается брага, в брагу опускается емкость для сборки самогона, которая либо плавает на поверхности браги, либо возвышается над её поверхностью на специальной подставке.

Сверху на кастрюлю одевается комплементарный таз и в него наливается холодная вода. Таз герметизируется по периметру соприкосновения с кастрюлей тестом или глиной и играет таким образом роль крышки и охладителя - конденсатора одновременно.

Пары браги соприкасаются с холодным дном таза и стекают в емкость над брагой. Хотя рисунок и не очень , надеюсь все понятно.

Так как все это варится вместе с брагой - то ни о каком качестве самогона речи не идет. А учитывая, что практически всегда брага для самогона ставится играть в этой же кастрюле и с дрожжевого осадка не сливается - это вообще жесть (крекинг дрожжей и т.д.).

У этой схемы существует еще более примитивная реализация: вместо таза натягивают полиэтиленовую пленку, провисающую внутрь кастрюли и в этот провис наливают охлаждающую воду (иногда со льдом или снегом, так как эффективность охлаждения тут не очень высокая). Кастрюлю можно заменить ведром. Пожалуй, более примитивного самогонного аппарата не существует.

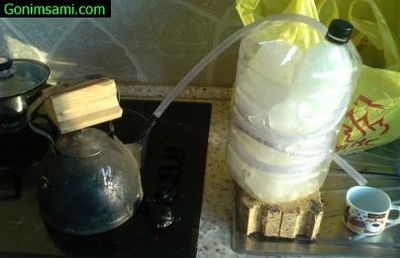

А вот очень простой и интересный самогонный аппарат из чайника и змеевиком из силиконового пивного шланга.

Все гениальное - просто. За фото спасибо Rom@n*у. Герметизация крышки выполнена при помощи подогнанного деревянного брусочка. Собирается такой аппарат довольно просто. При желании его можно улучшить, включив в самогонный тракт дефлегматор.

В заключение я приведу ссылки на подробные инструкции по сборке самогонных аппаратов

Самогонный аппарат из молочного бидона №1

Этот самогонный аппарат собран на основе молочного бидона (бака, фляги) и оснащен проточным змеевиковым холодильником из медной трубки. Для улучшения качества самогона он дополнен дефлегматором.

Самогонный аппарат из молочного бидона №2

Змеевик собран из пяти медных трубок, что обеспечивает повышенную надежность и эффективность охлаждения самогонного аппарата.Оснащен дефлегматором (сухопарником), что значительно улучшает качество самогона.

Самогонный аппарат из нержавейки

Самогонный аппарат целиком и полностью сделанный из нержавеющей стали. Для повышения качества самогона оснащен сдвоенным дефлегматором. Очень удобен при монтаже, так как обладает разъёмными герметичными соединениями. В целом - очень необычный и интересный самогонный аппарат со множеством оригинальных инженерных решений

Самогонный аппарат из кастрюли

Простой в сборке, но весьма эффективный самогонный аппарат из кастрюли. Оснащен змеевиком и дефлегматором. Можно изготовить практически из любой кастрюли.

Самогонный аппарат из стеклянной банки

Простой самогонный аппарат из стеклянной банки. Изготовлен из подручных средств. Оснащен змеевиком. При желании можно дополнить дефлегматором. Собирается на коленке за 1-2 часа. Несмотря на свою простоту выдаёт вполне качественный самогон.

Самогонный аппарат с воздушным охлаждением

Попытка отказаться от воды для охлаждения самогонного аппарата. Роль куба играет стеклянная банка. Охлаждение воздушное, при помощи компьютерного кулера.

Комментарии

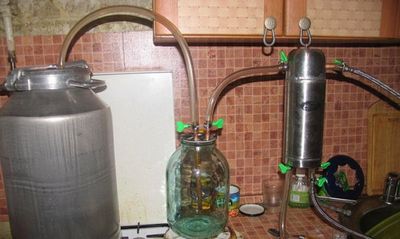

Самогонный аппарат из бидона – старинные методы создания перегонной системы

Самогонный аппарат из молочного бидона – это не просто уникальный метод сэкономить немалую сумму денег на покупке навороченной конструкции от ведущего производителя. Это еще и отличная возможность воплотить в жизнь все свои самые оригинальные желания по поводу внешнего вида домашней перегонной системы.

Содержание
  1. Самогонный агрегат своими руками – что понадобится для надежной конструкции?
  2. Сухопарник для самодельного аппарата
  3. Сборка домашнего аппарата – последний шаг на пути к самогоноварению

1 Самогонный агрегат своими руками – что понадобится для надежной конструкции?

Сегодня существует не один способ изготовления системы для перегонки своими руками. Но самой большой популярностью среди народных умельцев пользуется конструкция с бидонами из-под молока. Главное условие при этом – ни в коем случае не применять алюминиевые емкости, так как алюминий моментально вступает в активную реакцию практически со всеми элементами таблицы Менделеева. Как все мы хорошо знаем, после первичной очистки в самогоне все еще остается большое количество ацетона и сивушных масел.

Именно они, в сочетании с молекулами алюминия, способны нанести непоправимый вред человеческому организму. Более того, в результате реакции молекул алкоголя и алюминия, бидон становится похожим на решето, что делает его дальнейшее использование невозможным. Именно поэтому большинство опытных самогонщиков используют для создания агрегата бидоны из нержавеющей стали. Для того чтобы сконструировать самогонный аппарат из молочного бидона, нам потребуется сама емкость объемом не менее 25 литров. Кроме того, нужно запастись змеевиком, который необходим для улучшения теплообмена между двумя средами.

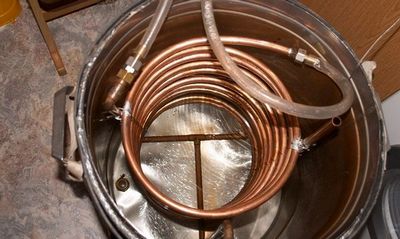

Роль змеевика очень важна, из-за чего многие народные конструкторы называют его сердцем перегонной системы. В качестве основы для него может послужить медная трубка диаметром не более 13 мм. Чтобы изогнуть деталь дома, можете воспользоваться держателем от швабры или лопаты. Если все эти инструменты отсутствуют, то можно взять небольшой кусок трубы, набить ее содой или песком, после чего намотать на нее медную трубку и сильно обжать ее вокруг набитой трубы. Таким образом, вы без проблем сможете сделать змеевик своими руками.

Змеевик для перегонной системы

Рекомендуем ознакомиться

После этого витую часть змеевика помещаем внутрь трубы так, чтобы между стенками последней и витками змеевика осталось примерно 2 см свободного пространства. Не стоит выбрасывать трубу – она будет играть роль холодильной камеры. К внешней стороне трубы крепим специальные переходники, через которые отводится горячая и подается холодная вода. Лучше всего заранее обдумать, откуда будет поступать вода, и проделать переходники в этих направлениях. Чтобы сделать конструкцию герметичной, можно использовать обычное тесто. В процессе высыхания оно полностью закроет все отверстия, не давая вашему любимому самогону из ячменя или солода выплескиваться наружу.

На следующем этапе потребуется закрыть нижние и верхние отверстия в трубе заглушками. Вырезать их можно из куска меди или жести. По центрам заглушек нужно сделать отверстия, в которые будут помещаться концы змеевика.

Для герметизации всех стыков можно использовать остатки теста. Если для холодильной камеры вы используете металлическую трубу, то заглушки к ее торцам можно приварить. При этом сверху необходимо залить серебрянку и эпоксидную смолу. Также холодильную камеру можно сразу соединить с сухопарником. Делать это вовсе не обязательно, но, как показывает практика, это положительно влияет на качество самогона.

2 Сухопарник для самодельного аппарата

Для изготовления сухопарника – неотъемлемой составляющей любого самогонного аппарата, нам потребуется стеклянная банка любого объема. Самое главное, чтобы у нее была крышка, которая будет плотно закрывать емкость. В крышке нужно проделать 2 отверстия. В первое будет помещаться конец патрубка от бидона, а второе отверстие будет служить местом для установки канала, по которому алкоголь будет попадать в холодильную камеру.

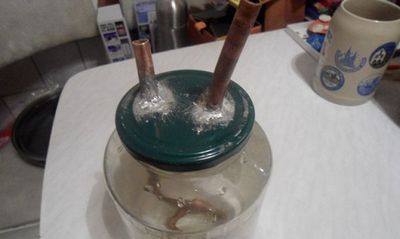

Изготовление сухопарника из стеклянной банки

Чтобы изготовить сухопарник своими руками, берем карандаш и чертим размеры и форму отверстий на крышке емкости. Они должны четко совпадать с размерами патрубков. Далее вырезаем сами отверстия, вставляем в них каналы и плотно закручиваем гайки. Чтобы патрубки держались надежнее, стыки можно обработать лаком или оставшимся тестом.

Последним шагом создания сухопарника своими руками станет закрытие банки крышкой и герметизация стыков. После этого можно подключать сухопарник к холодильнику. Очень важно помнить, что холодильная камера при этом не должна находиться в лежачем или в стоячем положении. Оптимальный вариант – это поставить ее под наклоном не более 45 градусов.

Приготовить натуральный, очищенный от вредных примесей, высокого качества и с низкой себестоимостью алкогольный продукт, Вам поможет. Читать далее. »

3 Сборка домашнего аппарата – последний шаг на пути к самогоноварению

Финишным этапом создания самогонной системы своими руками станет сборка ее составляющих. Прежде чем делать это, стоит еще раз внимательно проверить все детали, так как после их установки на свои места менять что-то будет уже поздно.

Самогонная система из бидона своими руками

После проверки потребуется запастись некоторыми инструментами:

  • набор отверток;
  • гайки;
  • краска;
  • прозрачный лак;
  • кисточки для покраски.

Имея под рукой все эти принадлежности, можно начинать работу. К холодильнику подсоединяем два канала, которые служат для подачи и отвода воды. Второй конец трубки, по которому будет поступать вода, можно сразу подсоединить к крану. Шланг для отвода использованной воды можем опустить в раковину. После этого с помощью отверток и гаек соединяем холодильник с сухопарником. Это обязательно при конструировании самогонного агрегата своими руками, так как перегонка алкоголя с сухопарником сделает самогон чистым и вкусным. Вторую часть сухопарника соединяем с перегонным кубом из молочного бидона.

Следующим шагом станет покраска нашего аппарата. Для этого можете выбрать краску понравившегося вам цвета и нанести ее на детали системы. После стоит покрыть конструкцию лаком. Дождавшись, когда высохнет лакокрасочное покрытие, можете проверить работу своего агрегата.

Как сделать самогонный аппарат своими руками

Конструкция самогонного аппарата состоит из:

  1. Емкости - для нагрева браги или другого спиртосодержащего сырья, например вина;
  2. Холодильника (змеевика) - для конденсации спиртосодержащих паров;
  3. Шлангов - для соединения ёмкости с холодильником и подвода/отвода воды.

Теперь подробнее о каждом компоненте.

1. Перегонная емкость или - куб.

В качестве емкости для самогонного аппарата проще всего использовать скороварку, она изначально обладает хорошей герметичностью и лёгкой доступностью.
В скороварках предусмотрены специальные штуцеры для стравливания избыточного давления.
Из штуцера можно выкрутить клапан, тем самым получив ответстие для выпуска пара.
Штуцер соединяется с холодильником с помощью шланга или металлической трубки.

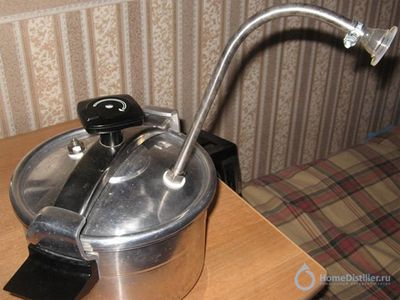

Как выглядит старая советская скороварка, подходящая для переоборудования её под самогонный аппарат:

Подойдет и любая другая емкость из нержавейки, меди или алюминия, главное чтобы она была герметичной.
Например пивной кег, походный термос, молочная алюминиевая фляга и т.д.

2. Холодильник. Он же змеевик.

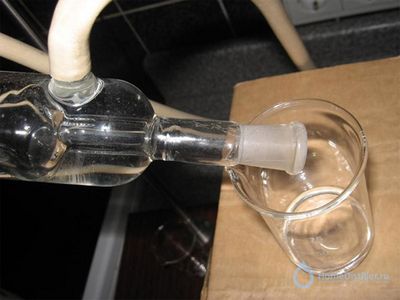

Для небольших объемов проще всего использовать лабораторный шариковый или прямоточный холодильник. т..к. его проще всего достать, он продается в любом магазине с лабораторной техникой и стоит не дорого. Так же в магазинах с лабораторной техникой можно купить готовый стеклянный перегонный аппарат, только в бытовых условиях его использование будет не достаточно практично, т.к. стекло очень хрупкий материал.
К тому же стекло химически инертно, т.е. не образует никаких вредных соединений и запахов при контакте с горячим спиртовым паром во время перегонки браги.

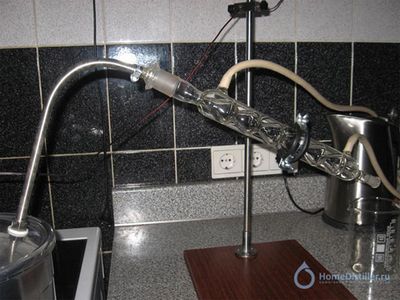

На фотографии изображен лабораторный холодильник установленный на самодельном самогонном аппарате из скороварки:

Помимо стеклянного холодильника, не менее доступной и проверенной конструкцией является змеевик. Его можно изготовить например из медной трубки. Хорошо подойдет трубка для кондиционеров и к тому же её можно купить на любом строительном рынке или магазине, стоит дешевле чем лабораторный холодильник и конструкция самогонного аппарата получается надежнее и практичнее, но придется побольше поработать руками.

Самая элементарная конструкция - это змеевик вставленный в любую емкость, легко поддающуюся обработке, например пластиковую бутыль из под питьевой воды, объемом 5-10 литров. Места входа и выхода трубки в/из емкости герметизируются. Подача охлаждающей жидкости снизу.

Конструкция посложнее - это металлическая трубка, например медная, вставленная внутрь любого шланга большего диаметра.
По бокам шланг герметизируется, чтобы охлаждающая жидкость не выливалась.

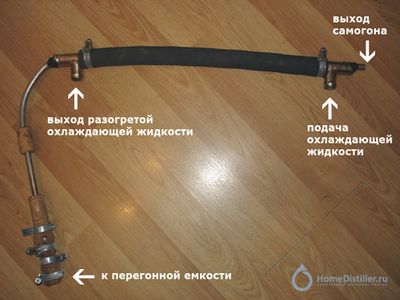

На изображении ниже показана самая простая реализация такого змеевика. стрелками показаны основные узлы:

Можно сделать покрасивее и понадежнее при помощи сантехнических аксессуаров:
схема сборки змеевика #1
схема сборки змеевика #2

3. Соединительные шланги.

Для соединения перегонной емкости и холодильника можно изготовить переходник из медной или нержавеющей трубки, либо воспользоваться силиконовым шлангом .
Если вы выбрали шлаг, то используете только силиконовые шланги.
Силикон сам по себе инертный материал и не вступает в реакцию с горячим спиртосодержащим паром и не передает ему ни вкуса ни запаха в отличии от резиновых шлангов, после которых самогон делает ужасно вонючим.
Силиконовые шланги можно купить в магазине лабораторной техники.

Отличить силикон от резины можно по горению.
Силикон горит без копоти и от него остается белый пепел, а резина наоборот коптит и оставляет черный нагар.

В более сложных конструкциях самогонных аппаратов могут использоваться различные дополнительные узлы для улучшения качества получаемого продукта (сухопарники, каплеуловители и т.д.), либо для удобного контроля и наблюдения за процессом перегонки (термометры, барометры, диоптры). Какой аппарат лучше собирать зависит от того, что вы хотите на нем получить, например для получения спирта сырца лучше всего использовать большие емкости из нержавейки, для получения фруктовых и ягодных дистиллятов хорошо использовать медную емкость и змеевик, а перегонку зернового сусла можно осуществлять только паром или на водяной или другой бане, чтобы сусло не подгорело, без парогенератора не обойтись.

И на последок. Как можно гнать самогон вообще без самогонного аппарата! Для этого понадобится ведро, кастрюля и кусок пленки, желательно пищевой.
В ведро заливается брага, на поверхность браги опускается кастрюля (она должна плавать на поверхности), сверху ведро накрывается пленкой с небольшим провисом, чтобы налить сверху на пленку холодной воды. Делаем сбоку отверстие в пленке (для связи с атмосферой) и ставим ведро на слабый огонь. Пары будут конденсироваться о внутреннюю поверхность пленки, а за счет провисания будут капать по центру, прямо в кастрюлю. По мере нагревания охлаждающей воды на внешней поверхности пленки, ее можно заменить на холодную при помощи кружки :)

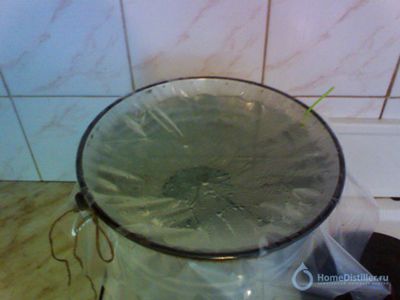

Вот пример такой конструкции:
