Правильный выхлоп своими руками

Делаем правильный тюнинг выхлопной системы ВАЗ своими руками

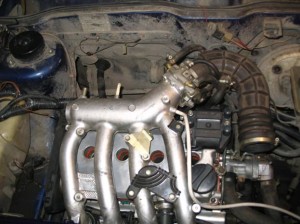

Как сделать тюнинг выпускного коллектора своими руками

В интернете много можно прочесть о тюнинге выхлопной системы ВАЗ своими руками,много споров о надуманной либо реальной прибавке лошадиных сил благодаря тюнингу системы выхлопа растягиваются на 10-ки страниц. А где же правда?

Вопросы, которые задают каждый раз в схожих темах:

  1. Какой глушитель купить и поставить, чтоб было больше мощности?
  2. Сколько лошадиных сил добавится, если я замес-то катализатора поставлю резонатор?
  3. Как поменяется мощность мотора если я поставлю прямоток?

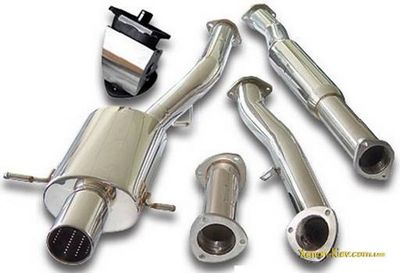

Какой глушитель купить для тюнинга выхлопной системы ВАЗ, чтоб было больше мощности?

Чтоб ответить на эти вопросы надо осознать, для чего же нужна выпускная система и какие функцию выполняет она. Дальше рассмотрим, какое воздействие она оказывает на мощность мотора. И в заключении разберемся, как верно сделать доработку выпускной системы, чтоб был прирост мощности.

Предназначение выпускной системы

Понижение концентрации загрязняющих веществ в составе выхлопных газов

Понижение уровня шума отработавших газов

Если рассматривать работу системы исходя из убеждений протекающих в ней действий, то действий будет три:

  • Первое #8211; демпфированное в той либо другой степени истечение газов по трубам выхлопной системы.
  • Второе #8211; гашение акустических волн чтобы уменьшить шум.
  • Третье- распространение ударных волн в газовой среде (резонаторе).

Мощность мотора это произведение крутящего момента на скорость вращения колен вала. А скорость его вращения зависит от коэффициента заполнения топливовоздушной смесью в цилиндре. Что это означает?

Во время движения поршня из верхней мертвой точки в нижнюю в цилиндр двигателя попадет свежая топливовоздушная смесь, точно равное размеру цилиндра (коэфф=1). Данный коэффициент заполнения впрямую зависит от различия давлений во впускном коллекторе. Другими словами, если давление будет на 20% больше атмосферного, тогда цилиндр наполнится на 120% по массе заряда, что соответствует коэффициенту заполнения 1,2.

Так существует возможность в определенной степени повлиять на зависимость коэффициента заполнения от скорости вращения двигателя при помощи замены фаз газораспределения.

Чем больше становятся перепады давления от впускного коллектора к выпускному, тем больше заряд получает цилиндр в фазе впуска. К примеру, если установить в выхлопную трубу заглушку, то давление в выпускном коллекторе не будет успевать падать и давление в будет противодействовать освобождению цилиндра во время открытия выпускного клапана.

В итоге, оставшиеся отработанные газы не позволят наполнить цилиндры в прежней степени новой смесью, и соответственно, движок не будет вырабатывать прежний крутящий момент.

Стоит учесть, что у серийных авто конструкция глушителей и число отработанных газов не плохо сбалансированы и разрешают максимально исполнять функцию системы выхлопа. Другими словами установка прямотока лошадок не добавит, другое дело, когда серийный движок подвергся тюнингу. Повышение рабочего размера цилиндров либо времени на больших оборотах добавит и расход газа через выпускную трубу.

Выходит, что в новом моторе стандартная система выхлопа будет создавать лишнее сопротивление, которое будет душить мотор автомобиля. Глушитель шума создаёт сопротивлении в выпускной системе. Они делятся по способу работы на четыре основные группы: ограничители, резонаторы, отражатели и поглотители. Если говорить о поперечнике трубы, то из практики скажем, что для мотора объемом 1.6литра с крутящим моментом до 8000 о./мин. хватает трубы диаметром в 52миллиметра.

Лучший вариант #8211; отказываться от глушителя, но делать это нельзя, так как без глушителя ни 1 машина не соответствует техническим требованиям. Потому правильней будет настроить выпускную систему так, чтоб распространяющиеся ударные волны в трубах отражаясь вворачивались к выпускному клапану в качестве скачка давления либо разрежения. В силу инерции газов за скачком давления постоянно нужно разрежения, потому задача сделать так, чтоб фронт разряжения был в подходящем месте (выпускной клапан) и в необходимое время. Чтоб организовать такой процесс нужно:

Настроить длину вторичной трубы. Надо избежать одновременного возникновения в месте соединения труб импульса разрежения и оборотного импульса атмосферного давления.

Добротность выхлопной системы

Сейчас о понятии #8220;добротности#8221;. Так как настроенный выпуск #8211; колебательная система, то ее количественная (добротность) бывает разной:

  • 1.Высокодобротная системы, когда можно получить больший выигрыш по моменту, но лишь в узеньком спектре оборотов (реально эти системы в авто не используются).
  • 2.Низкодобротная система, когда спектр оборотов больший, но величина выигрыша невелика (используется в целом для кольцевых гонок).
  • 3.Система 3 типа, для тех кому важен плавный крутящий момент в широком спектре оборотов (применяют в ралли, в тюнинге для дорожных авто).

Коллектор #8220;A.R.#8221;Электронно управляемые заслонки возле выходных отверстий в головке целиндров. Заслонка отчасти перегораживает выхлопной канал, тем препятствуя распространению ударной волны и тем разрушая ставший вредным резонанс, понижая добротность.

Коллектор #8220;A.R.#8221; оказывает маленькое сопротивление, когда давление в коллекторе меньше, чем у клапана, и наращивают сопротивление, когда ситуация задняя.

Несовпадение отверстий в головке и коллекторе (1 #8211; 2 миллиметров). Сущность та же, что и если с #8220;A.R.#8221; конусом и это является обычным решением для большинства серийных авто.

Важные моменты при настройке выхлопной системе

В системе глушителя не должно быть других отражающих частей, которые даёт новый резонанс. Это означает, что внутри труб должны отсутствовать резкие замены площади сечения, выступающие вовнутрь углы и детали соединения.

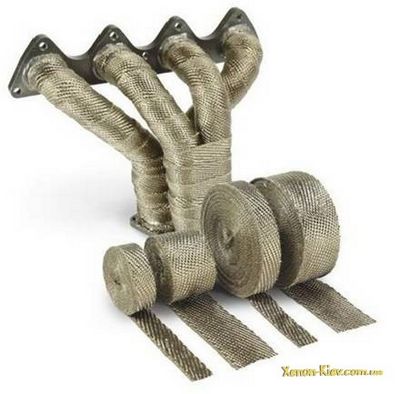

Ударная волна несет внутри себя энергию, которую трансформируем в тепло. Лучше трубы до места их соединения теплоизолировать (обмотать термостойким асбестовым материалом).

Применять гибкие соединения. Если перемещения головки модуле мотора добиваются величины 2-5сантиметров, то без гибких соединений будут постоянные прорывы навесных частей выпускной системы и поломка труб.

Правильно будет применять измерительную систему, которая определит, как минимум 2 параметра #8211; крутящий момент и обороты мотора. Потому для настройки системы выхлопа правильно будет подходит динамометрический щит для мотора. Установлен учесть, что высококачественная настройка выпуска авто #8211; процедура дорогостоящая.

Как Вы могли увидеть, настройка системы выхлопа не так легка, как кажется. Сейчас Вы осознаете, что смена стандартной системы выпуска на спортивную без правильной доработки впуска не гарантирует авто доп. лошадей. Если не можете выполнить настройки ашего мотора, то самое правильное решение будет не останавливаться на отдельных девайсов, а приобрести полный набор для тюнинга мотора.

Такой набор должен быть уже настроен. Скорее всего, набор должен включать в себя как минимум впускной и выпускной коллекторы, распредвал и прошивку для ЭБУ.

Тюнинг выхлопной системы своими руками

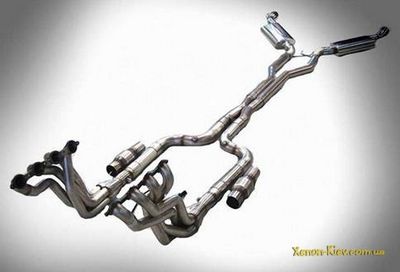

Выхлопная система автомобиля

Задачи выхлопной системы

Итак, выхлопная система конвейерного автомобиля предназначена для отвода отработанных газов из выпускного коллектора, кроме того она выполняет задачу глушения звука работающего двигателя, и немаловажный сегодня вопрос – обеспечивает экологическую чистоту выходящих продуктов сгорания.

Именно последний пункт очень важен для того, чтобы вы учли его, когда будете выполнять тюнинг выхлопной системы своими руками. Иначе могут возникнуть проблемы при прохождении государственного техосмотра.

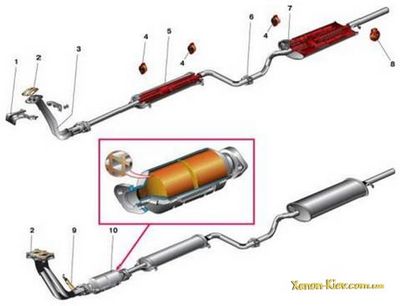

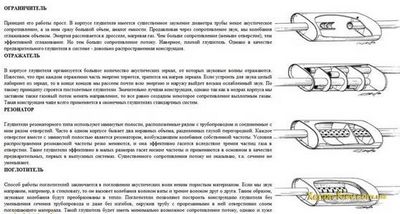

Устройство выхлопной системы

  • Выпускной коллектор. Независимо от его конструкции, играет роль сборщика выхлопных газов и дальнейшего их вывода в трубу.

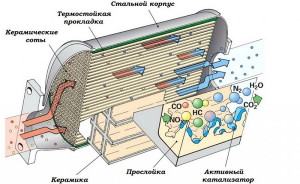

  • Нейтрализатор или каталитический конвертер. Снижает токсичность газов путем «дожига» угарного газа и углеводородов.
  • Глушитель. Снижает шум при выходе в атмосферу выхлопных газов. Устроен глушитель таким образом, что гасит скорость выхлопных газов, и соответственно шум на выходе.

Зачем он нужен: тюнинг выхлопной системы

Именно этот вопрос вы должны задать себе самому, прежде чем решите провести тюнинг выхлопной системы собственными руками. Например, в тот момент, когда вы решили провести ремонт или замену выхлопной системы. вас может посетить мысль попутно сделать её тюнинг.

Так вот тюнинг выхлопной системы можно условно разделить на следующие виды. Назовем их по простому, народными названиями.

  • Аудио – тюнинг – это когда ваша выхлопная система издаёт «бурчаще — рыкающий», приятный вашему слуху звук, характеризующий мощь двигателя. Здесь вам понадобится замена нейтрализатора на пламегаситель и установка прямоточного глушителя.

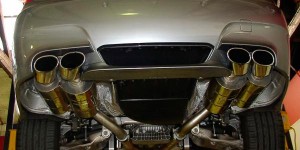

  • Видео – тюнинг может быть в виде красивых и необычных насадок на глушитель, так называемый «хвост». Хорош тем, что практически не требует вмешательства в конструкцию и обходится малыми финансовыми вложениями. Или вы можете удивить девушек так называемым «языком дракона». Т.е выбросом пламени из выхлопной трубы. Этот вид тюнинга выхлопной системы потребует вмешательства в конструкцию и…всё. Эффект от него только лишь во время стоянки, т.е. без движения.
  • Технический тюнинг выхлопной системы – это уже серьезное желание увеличения мощности автомобиля от 10 до 15%. Но и в этом варианте есть недостаток – увеличение потребления топлива. Но вы решили сделать тюнинг выхлопной системы, значит всё взвесили, и знаете зачем он вам нужен.

Как сделать тюнинг выхлопной системы своими руками

В этом случае вам понадобится полностью произвести замену стандартной выхлопной системы на прямоточную. В принципе, её можно выполнить своими руками в гараже, если вы обладаете мастерством и оборудованием в виде сварки, трубогиба и «болгарки.

Но, помимо оборудования и умения, для технического тюнинга выхлопной системы своими руками, понадобится её точный расчет: соответствие технических характеристик вашего авто, типу прямоточного глушителя, его диаметру и материалу изготовления. Здесь важна каждая мелочь. Чтобы в итоге, мощность вашего авто, наоборот, не стала меньше.

Поэтому, тюнинг выхлопной системы своими руками проще, но дороже, сделать, приобретя фирменную прямоточную выхлопную систему соответствующую параметрам и конструкции вашего автомобиля. А её монтаж уже не составит трудности провести самостоятельно, имея под рукой яму или подъемник и инструменты.

И всё же, прежде, чем приступать к тюнингу выхлопной системы своего автомобиля, задайте себе вопрос, — для чего? И, уже исходя из ответа, принимайте решение, какой вид тюнинга выбрать.

Удачи вам, любители своего автомобиля.

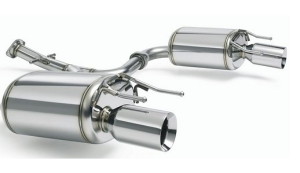

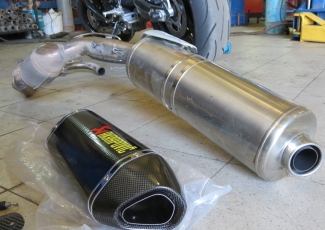

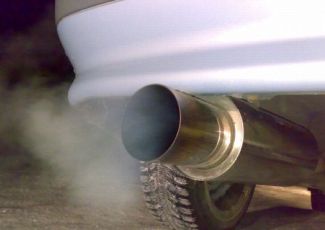

Спортивный глушитель – тюнинг выхлопной своими руками

Любители автотюнинга готовы бесконечно долго проводить «опыты» над своим автомобилем, лишь бы хоть чем-то выделиться из общей массы, но первое, что меняется в устройстве – устанавливаются спортивные глушители. Любое вмешательство в устройство штатных систем машины должно иметь чёткое обоснование и производиться с соблюдением определённых технологий и правил. Принимаясь за модернизацию таких узлов, как выхлопная система, следует точно знать, к какому конечному результату следует прийти и как это правильно сделать.

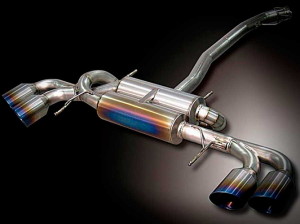

Спортивный глушитель – основные отличия от серийного

Финишная цель любого автотюнинга – это придание автомобилю особенных выразительных черт, которые касаются внешнего облика, внутреннего оформления, изменения параметров работы мотора. Конечно, должен изменить и звук выхлопа на более солидный. Автолюбитель, который различает спортивный автомобиль и обычный, только по басистому рыку выхлопа, может посетить специализированный автомагазин и купить насадку на конец глушителя. которая изменить звук.

Если есть непреодолимое желание изготовить и внедрить систему выпуска, именно такую, как на спортивных авто, придётся изрядно потрудиться. Прежде всего, следует разобраться, чем отличаются стандартные выхлопные системы на серийных машинах от тех авто, которые участвуют вгонках.

Для спортивного автомобиля очень важно, чтобы мотор работал на полную мощность. Одним из факторов, который лишает двигатель нескольких лошадиных сил, является наличие резонаторов и глушителей в выхлопной системе.

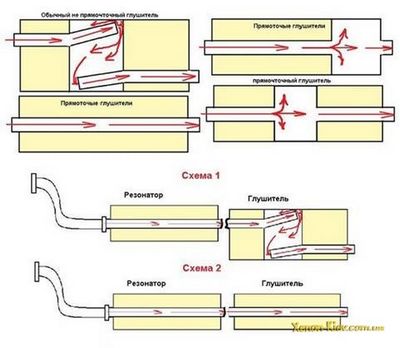

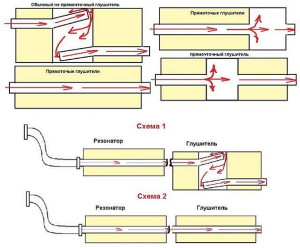

На кроссовых авто устанавливают прямоточные выхлопы. Это говорит о том, что газы, покидая камеру сгорания, устремляются в атмосферу по трубе, которая внутри не имеет препятствий. С одной стороны это позволяет очень эффективно проветривать камеру сгорания. С другой – отсутствие «бочек» позволяет вырываться звуку мотора в первозданном виде.

Для окружающих рёв мотора оказывается некомфортным, водители и штурманы защищают органы слуха, но мотор может показать максимум своих возможностей. Задумываясь том, как сделать спортивный глушитель, не следует полностью подражать спортивным технологиям. Незначительные изменения смогут добавить басов и прибавить мощности, но это не будет раздражать всех, кто находится в машине или около неё.

Автолюбителям доступны три варианта тюнинга выхлопной системы в стиле «спорт»:

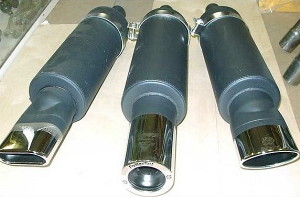

  • покупка уже готового глушителя в автомагазине;
  • изготовление глушителя «с нуля»;
  • модернизация имеющейся выхлопной системы.

Так как, новые тюнинговые запчасти стоят достаточно дорого, а самостоятельная разработка и изготовление выхлопной системы занимает слишком много времени и сил, следует попытаться изменить глушитель, который уже установлен на машине.

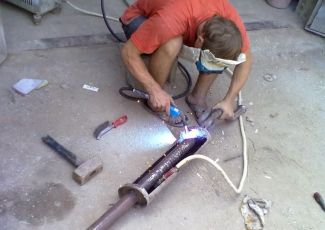

Как сделать спортивный глушитель – пошаговая инструкция

Стремление сделать свой автомобиль красивее, быстрее и стильнее обязывает автолюбителя не только обзавестись комплектом специальных устройств и приспособлений, но также освоить основы металлообработки.

Кроме стандартного комплекта автомобильных инструментов, необходимо иметь:

  • угловую шлифмашинку (болгарку) с комплектом дисков;
  • сварочный аппарат (желательно полуавтомат);
  • соответствующую спецодежду, средства защиты рук, лица.

Для того, чтобы сделать спортивный глушитель своими руками, необходимо внести небольшие изменения в конструкцию глушителя. Резонатор трогать не стоит, так как он не оказывает решающего влияния, и сам по себе является частично прямоточным. Глушитель внутри устроен, как система лабиринтов, которая окончательно гасит инерцию газа, создавая определённое давление в выхлопной трубе и значительно подавляя низкочастотные звуковые колебания.

Спортивные глушители на ВАЗлюбой серии делаются простым способом:

  • глушитель снимается с автомобиля;
  • с помощью болгарки делаются разрезы корпуса в нижней части так, чтобы можно было полностью открыть внутреннюю часть;
  • из корпуса глушителя извлекаются все трубки и перегородки;

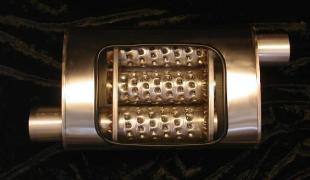

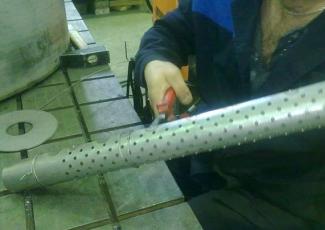

  • внутри корпуса вход и выход соединяются отрезком трубы соответствующего диаметра, в стенках которой выполнены отверстия или прорези в виде решета;
  • пустота вокруг трубы закладывается базальтовой ватой;
  • корпус глушителя закрывается и заваривается;
  • сварные швы зачищаются;
  • глушитель красится термоустойчивой краской.

При таком исполнении глушитель получает прямоток газов, а вата способствует гашению звука высокой и средней частоты. В итоге выхлоп получает низкий бархатный тон в спортивном стиле, но благодаря сохранению резонатора остаётся допустимо громким, во всяком случае, на низких оборотах коленвала.

Спортивные глушители хороши к месту

Желание порычать мотором возникает тогда, когда есть зрители, которые могут оценить подобный технический изыск. Непрерывный рёв «за бортом», который прорывается раздражающей вибрацией в салон, утомляет. Для того, чтобы при необходимости снизить уровень шума, можно пользоваться специальными насадками. В магазинах можно найти насадки на глушитель, которые не только изменяют звук, но также делают его значительно тише.

Ещё один момент, который следует обязательно помнить при инсталляции прямоточного выхлопа, – это необходимость регулировки системы подачи топлива и воздуха. Устранение внутренних препятствий для газа внутри глушителя обязательно повлечёт за собой разбалансировку системы подачи воздушно-топливной смеси. Для ее настройки придётся обратиться к специалистам.

Источники: http://xenon-kiev.com.ua/delaem-pravilnyj-tyuning-vyxlopnoj-sistemy-avto/, http://carnovato.ru/tyuning-vyxlopnoj-sistemy/, http://cartore.ru/2884-sportivnyj-glushitel.html
