Проводка в парной своими руками правильно

Как сделать проводку в бане

Каждому второму владельцу частного дома хотелось бы иметь у себя в хозяйстве сауну, где можно провести время полезно для души и тела. Наиболее щепетильным вопросом при постройке этого помещения является проводка в бане и парилке, в особенности, если все работы нужно провести своими руками.

Требования

Чтобы сделать проводку в сауне или бане правильно, нужно действовать по ГОСТу. Здесь очень важно учесть все, начиная от сечения провода и заканчивая принципом его крепления.

К кабелю выдвигаются очень жесткие требования:

  1. Он должен быть хорошо изолирован от внешних агрессивных факторов;
  2. Рекомендуется использовать провод более 2 жил, т. к. подключение к заземлению является обязательным;
  3. Провод должен быть достаточно гибким, чтобы протягиваться через различные отверстия, но в то же время, прочным;
  4. Помимо этого, шнур должен обладать устойчивостью к высоким температурам. Средняя температура в сауне варьируется от 100 градусов до 130, некоторые виды изоляции кабелей могут начать плавиться при таких воздействиях.

Наиболее часто специалисты рекомендуют гибкие РКГМ, ПВКВ и ПРКС, которые могут выдержать температуру до 180°С, ПМТК (с техническими характеристиками до 200°С и его заграничный аналог OLFLEX HEAT 205. Его средняя цена – 70 центов за погонный метр.

Следующие требования касаются непосредственно разводки. Согласно СНиП, вся баня условно разделяется на несколько зон (от 2 до 4 в зависимости т конструкции), а, значит, вся электропроводка организуется согласно расположению этих участков.

Условно, это могут быть такие зоны (распределяем по номерам и назначению):

  1. Отделение топки, здесь расположены печь, камни и прочие устройства для обеспечения пара;
  2. Вторая зона – безопасная, это тамбур. Здесь нет никаких специальных требований, нужно разводить проводку также, как в прихожей на даче и т. д.;
  3. Третья – это непосредственно парилка. Здесь устанавливается дополнительное освещение, розетки и прочие отводы, необходим строгий контроль;
  4. Четвертая зона – это душ или комната для контроля топочного электрооборудования.

У Вас может быть любое расположение этих зон или отсутствие некоторых из них. С учетом особенностей каждого участка, провод для электропроводки в бане может изменяться в зависимости от требований. Так для тамбура или душевого отделения подойдет кабель марки ВВГнг-LS, а не ПРКС и другие.

Советы по разводке:

  1. При разветвлении проводки в бане можно использовать как открытую прокладку, так и скрытую. Но, как и в душе или других влажных помещениях категорически запрещено использовать шнуры с металлической изоляцией;
  2. Минимальная степень защиты отводов в бане – IP Такая разводка защищена от брызгов и паровыделения;
  3. Непосредственно в парной нужно дополнительно установить герметичные панели за светильники и т. д.;
  4. Светильники в парилке устанавливаются только на стены, и они должны выдерживать температуру не меньше 125°С.

Считается, что скрытая или внутренняя разводка безопаснее, но не в этом случае. В деревянной бане провода могут заискрить в середине блоков и стать причиной пожароопасной ситуации. Именно поэтому для дома из бруса или любых других построек из дерева рекомендуется открытая или наружная проводка.

Разводка проводов

Чтобы провести проводку в баню необходима схема общей разводки в доме и дворе. Нужно решить, какое напряжение необходимо для функционирования помещения. Если выбирается стандартное – 220 В, то дополнительно в щиток устанавливается УЗО и дифавтомат для сауны.

Как проложить кабель к русской бане:

  1. В сауне устанавливается дополнительный щиток, который будет обеспечить контроль электроприборов непосредственно в этом помещении. Питание к нему протягивается от основного. Монтаж проводки можно делать двумя способами: воздушным или подземным. Второй является наиболее безопасным и эстетичным, в то время, как первый – гораздо проще и быстрее;

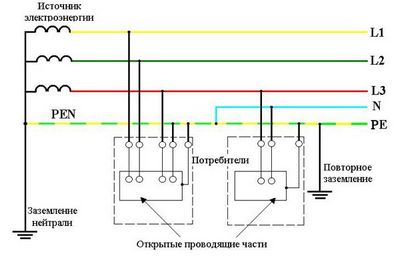

  2. Обязательно необходимо заземление хозпостройки. Специалистами наиболее часто используется схема от трансформатора TN-C-S. Помимо земли также дополнительно устанавливается система для выравнивания потенциалов;
  3. Все провода тянутся строго в одном определенном направлении, без изломов и перегибов. Если требуется изменить угол кабеля, то нужно использовать распределительную коробку;
  4. Соединение жил осуществляется исключительно пайкой и сваркой, нельзя скручивать и заламывать открытые контакты;
  5. Если в бане требуется установка выключателей, розеток и т. д. (за исключением ламп), то их можно монтировать только в предбаннике или тамбуре. Делать это в парилке и мойке (душевой) строго запрещено;
  6. В рубленной или каркасной бане перед прокладкой проводов нужно на стену установить асбестовый лист (полосу, которая будет защищать древесину от проводов). Учтите, что рекомендации по скрытию кабелей в резиновых или пластиковых трубках здесь могут быть опасными, т. к. эти материалы отлично горят при высоких температурах.

Если в дачной постройке Вы не хотите использовать дифференциальные автоматы и УЗО, то запитка в сауне производится через понижающий трансформатор.

Общие советы по выбору электрооборудования:

  1. Особое внимание нужно уделять классам защиты приборов, у каждого он отличается. Так, лампы должны иметь пластиковые герметичные плафоны и обладать мощностью не более 75 Вт. Их IP должен быть не менее 44, чем ближе к парилке будет установлен светильник – тем выше должна быть его защита. Вместе с этим, учтите, что в парилке используется низковольтное освещение – до 12 В;
Фото #8212; выключатели
  • Уровень установки розеток – не меньше метра от пола. В отдельных случаях допускается их монтаж на уровне плинтуса (в евростиле). Такое расположение часто можно увидеть в финских саунах;

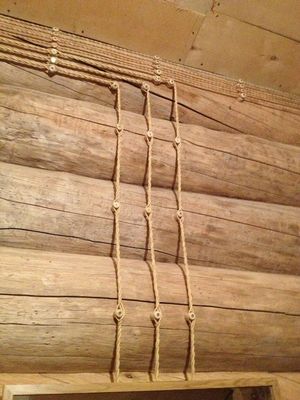

  • Если баня деревянная, а проводка – наружная, то удобнее всего использовать проводку в ретро-стиле. Она характеризуется декоративными узлами и ручками для проводов. Так можно будет скрыть некрасивые места соединения кабелей; Фото #8212; проводка в ретро-стиле
  • Минимальное сечение провода для подключения силового электрооборудования в бане #8212; 3*2.5 мм, такая проводка может передать до 5 кВт. Если у Вас печь тянет больше, то рассчитывайте значение строго в большую сторону.
  • -08-07 Автор: Дмитрий Макаров | Рубрика: Освещение

    Как правильно организуется электропроводка в бане?

    Что нужно знать об электропроводке во влажных помещениях

    Среди дворовых построек баня занимает особое место, и очень многие мечтают иметь ее на своем участке. Однако баня является не только отличным местом для отдыха и общения, особенно, если это баня из оцилиндрованного бревна. Ни для кого не секрет, что она в то же время представляет источник повышенной опасности, поэтому обустройство и освещение бань требует большой ответственности.

    Современную постройку трудно представить себе без электричества, но электропроводка в деревянной бане существенно отличается от электропроводки в жилых домах и других менее влажных помещениях.

    Осуществляя монтаж электропроводки в бане, обязательно следует помнить о негативном влиянии повышенной влажности и температуры на состояние проводки и возможности ее безопасной эксплуатации.

    В первую очередь необходимо предусмотреть отдельную линию подачи электроэнергии к бане от главного распределительного щитка и отдельный контур защитного заземления. Для определения сечения вводного кабеля и параметров защитного автомата необходимо определить общую мощность устанавливаемого оборудования и заложить кабель с некоторым запасом.

    Прокладка силового кабеля с улицы к отдельно стоящему помещению бани

    В зависимости от расстояния до распределительного щитка и других условий каждого конкретного участка прокладку силового кабеля к бане можно осуществить двумя способами – воздушным и подземным. Выбор способа прокладки должны предусматривать проекты бань из сруба. Каждый из этих вариантов обладает своими положительными и отрицательными сторонами, и целесообразность их применения оценивается в зависимости от ситуации, при этом необходимо соблюдать все соответствующие нормативы и правила электромонтажа.

    Как сделать монтаж воздушной линии?

    С точки зрения затрат воздушный способ является наиболее экономичным, поскольку монтаж кабеля осуществляется между домами по воздуху. Если расстояние между домами превышает 25 м, возникает необходимость установки дополнительной промежуточной опоры. Воздушная прокладка кабеля осуществляется либо с помощью растяжки, либо на фарфоровых изоляторах.

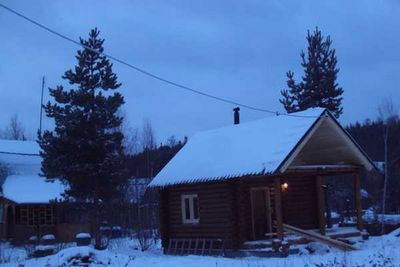

    Воздушная электропроводка в баню — прокладка кабеля

    При воздушном способе монтажа электропроводки нормативами строго регулируется высота прокладки электрического кабеля:

    • Так, над проезжей частью кабель не может быть проложен ниже чем в 6 м над поверхностью земли.
    • Высота прокладки над пешеходными дорожками составляет не менее 3,5 м.
    • Крепление вводов кабеля в здание должно осуществляться на высоте не менее 2,75 м над уровнем земли.

    Для воздушной прокладки применяют самонесущий изолированный кабель, или, как его сокращенно называют, СИП, с гарантированным сроком эксплуатации не менее 25 лет. Как правило, это кабели типа СИП-2А, СИП-3,СИП-4 со специальным атмосферостойким полиэтиленовым светостабилизированным покрытием и несущими элементами в конструкции, обладающими большой устойчивостью к перегрузкам. Но у кабелей СИП имеются некоторые недостатки. Поскольку такой кабель представляет собой алюминиевый провод сечением не менее 16 мм², становится проблематичным ввести такую жилу в автомат защиты.

    Кроме того, прокладка такого кабеля по чердачным помещениям не допускается, поэтому на вводах в здания и сооружения приходится предусматривать специальные переходники на другие кабели, с помощью которых осуществляется внутренний монтаж электропроводки.

    Ввод кабеля через деревянную стену осуществляется посредством металлической втулки.

    Подземная прокладка кабеля

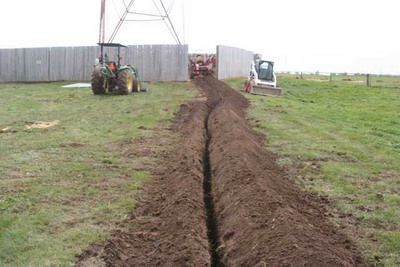

    Котлован для подземной прокладки кабеля

    Подземная прокладка силового кабеля требует несколько больших затрат. Это достаточно трудоемкий способ, для которого необходима прокладка траншеи глубиной 0,7-1 м.

    Для подземной прокладки используется гораздо более дорогой кабель типа ВБбШв, бронированный с медными жилами. Однако этот кабель гораздо более защищен, чем кабели типа СИП, поскольку имеет стальную оплетку между наружной и внутренней пластиковыми оболочками.

    Для прокладки кабеля под землей не используются металлические трубопроводы, поскольку они собирают конденсат. В металлических трубах кабель обычно прокладывается, если необходимо его спустить в землю по стене или столбу. Ввод в здание, так же как и при воздушной прокладке, осуществляется через втулку из металла, защищающей кабель от повреждения вследствие усадки и подвижек стены.

    Прокладывая кабель в земле, необходимо исключить возможность возникновения опасных натяжений и его механического повреждения. При укладке кабеля создается некоторый запас за счет его волнообразного размещения в траншее, препятствующий натяжению, возникающему при возможных смещениях почвы и перепадах температуры.

    Как сделать внутренний щиток в бане?

    Во внутренний щиток монтируются входной автомат и группы автоматов и УЗО, которые предусматривает схема электропроводки в бане. Автоматическая защита является основой безопасной эксплуатации и пожарной безопасности при коротком замыкании или неисправности электропроводки.

    Для влажных помещений обязательным условием является наличие УЗО – устройства защитного отключения, реагирующего на дифференциальный ток.

    Установка электрических приборов

    Не следует устанавливать розетки и выключатели в помещениях с повышенной влажностью, а именно в парных и моечных. Электроприборы, как правило, устанавливаются в предбаннике и комнате для отдыха, где нет избыточной влаги. Также подсветка может быть установлена и на потолок в бане. Класс защиты розеток и выключателей должен быть не ниже IP-44, а для светильников — IP-54.

    Освещение парной предполагает использование влагозащищенных термостойких светильников, выключатели располагаются за пределами парной. Светильники крепятся так, чтобы можно было их подключить сразу после выхода кабеля из стены.

    Освещение турецкой бани предполагает использование разных типов светильников, поскольку максимальная температура в турецкой бане гораздо ниже, чем может быть в парной или сауне, поэтому при выборе светильников необходимо тщательно изучить их параметры.

    В бане электропроводка имеет свои специфические особенности, известные только специалистам-электрикам, которые могут стать большой проблемой для непосвященных. Она предполагает не только освещение, но и подключение более энергоемкого оборудования. Электропроводка в бане своими руками — не самое правильное решение, гораздо безопаснее будет поручить эту работу квалифицированным специалистам.

    Дополнительные сведения по монтажу электропроводки — на видео:

    Проводка в бане своими руками

    Баня и сауна – объекты, где электропроводка эксплуатируется в крайне агрессивном режиме: высокая влажность и температура – самые разрушительные для нее факторы. Потому к проводке в бане предъявляются повышенные требования: все должно быть надежно. В этом случае перестраховка оправдана.

    Этапы изготовления проводки в бане своими руками

    Условно весь процесс можно разбить на несколько этапов:

    • Расчет мощности используемого оборудования, выбор и приобретение кабелей, щитков и розеток.
    • Организация ввода силового кабеля.
    • Выбор места и монтаж щитка в бане.
    • Разводка электропроводки от щитка.

    Расчет мощности проводки в баню и выбор кабелей

    Для того чтобы определить сечение проводов, которые будут использованы в бане, нужно рассчитать суммарную мощность всех электроприборов, которые будут эксплуатироваться. Для этого просто выписываете все мощности из паспортов и складываете, добавляете на осветительные приборы 1-2кВт, и 4-5 кВт резерва, суммируете все значения. Сечение проводов рассчитывается исходя из следующей нормы: на каждые 2 кВт – 1 мм 2 (квадратных миллиметра) сечения медного провода. Например, если суммарная мощность всех приборов 6 Квт, то нужны будут провода сечением 3 мм 2 .

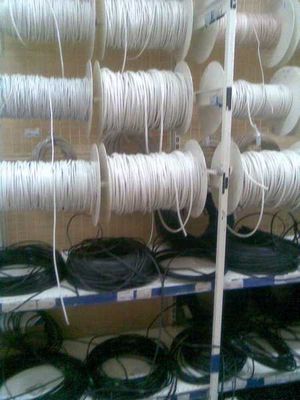

    Выбираем кабели для проводки

    Для обеспечения безопасности для внутренней проводки нужно использовать кабели, имеющие двойную изоляцию из резины или с водонепроницаемой оболочкой (ПРН, ПРВД, АПРН, АПВ, АППВ, ПВ и ППВ). Для подключения розеток и осветительных приборов рекомендуется использовать кабель типа ВВГнг-LS (ВВГнг-LS 3х1,5 – для осветительных приборов, ВВГнг-LS 3х2,5 – для розеток). При необходимости сделать проводку в помещении парной (устанавливаются там только лампы освещения) рекомендуют использовать марки кабелей, на которые высокая температура и влажность не оказывают разрушительного действия (ПРКА, ПМТК, ПРКС или РКГМ).

    Для того чтобы повысить безопасность электропроводки все кабели рекомендуют укладывать дополнительно в специальные гофрированные трубы (гофротруба) или кабель-каналы, которые при горении не позволяют распространяться огню и выделяют при тлении небольшое количество дыма.

    Если планируется укладывать проводку под вагонку, то лучше использовать гофрированные трубы ПВХ для электропроводки (не путать с гофрированными трубами предназначенными для отопления, т.е. для воды). Поскольку гофра гибкая, то ее будет удобно укладывать, что позволит быстро проложить электропроводку. Гофротрубы для проводки выпускается различного диаметра, самый ходовой размер 16 мм и 20 мм.

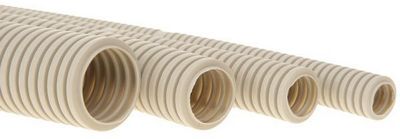

    Гофротрубы для электропроводки

    Гофротрубы необходимо приобретать с протяжкой (зондом), т.е. внутрь трубы должна быть вставлена тонкая проволока при помощи которой можно будет протянуть кабель через гофру.

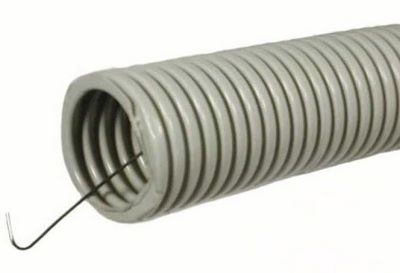

    Гофрированная труба ПВХ с протяжкой

    Организация ввода в сауну/баню

    Для того чтобы дотянуть силовой кабель до помещения бани используют два способа: воздушный или подземный. Воздушный организовать легче, быстрее и дешевле. Понадобятся только опоры, которые вкапывают через определенные промежутки и собственно кабель соответствующей марки. Если кабель выбрать самонесущий, то не понадобиться дополнительная несущая основа (трос). Самонесущие кабели имеют маркировку СИП, производители дают на этот вид продукции 25 лет гарантии (реально сроки эксплуатации намного больше). Эти кабели имеют качественную изоляцию, которая не разрушается под воздействием ультрафиолета или температурных перепадов.

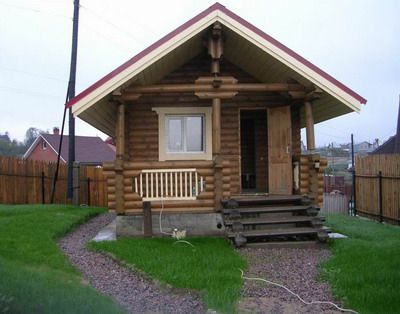

    Воздушный ввод кабеля в баню

    Сечение СИП кабеля должно быть не меньше 16 мм 2. что позволит выдерживать нагрузку при однофазном подключении в 12 кВт, и 42 кВт при трехфазном. Для бани этого вполне достаточно. Но недостатком кабеля такого диаметра является сложность его изгиба: подвести его к щитку будет непросто.

    При организации подземного ввода кабеля в баню, потребуются намного больше затрат физического труда (да и материальных затрат тоже). Нужно будет прорыть траншею глубиной не менее 70 см, уложить изолирующие трубы, по которым протянуть кабель. Трубы можно не использовать, если уложить бронированный кабель с медной жилой. Но сумма при этом уменьшится незначительно: бронированные электрокабели имеют высокую стоимость.

    При любом способе для ввода кабеля в баню, в стене проделывают отверстие, в которое укладывается изоляционная труба (асбестоцементная), через которую и заводится в помещение кабель.

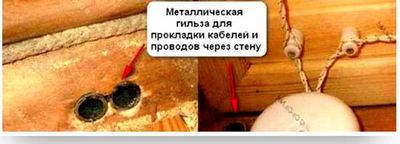

    Как вывести кабели через стену парной

    Где в бане установить щиток

    Место установки щитка подбирают исходя из следующих требований:

    • свободный доступ;
    • достаточный уровень освещенности природными источниками света;
    • помещение, в котором устанавливается щиток не должно быть влажным или иметь повышенную температуру воздуха (в парилке и моечной ставить щиток нельзя).

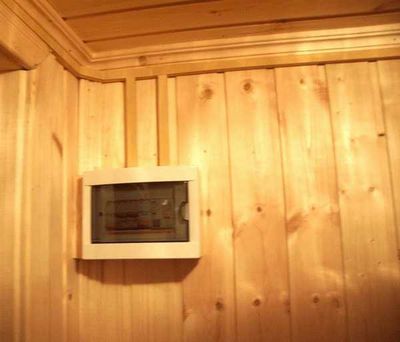

    Выбор места установки электрощитка в бане

    Чаще всего в бане щиток устанавливают в тамбуре (если такой есть) или в раздевалке. При этом его верхняя часть должна находиться на уровне 1.4-1.8 метра от пола.

    Состоит щиток из вводного автомата и нескольких отходящих. Желательно также установить УЗО (устройство защитного отключения), которое даже при незначительной утечке тока в любом из мест электропроводки автоматически отключит питание, что обезопасит от поражения электрическим током.

    Разводка электропроводки от щитка

    При планировании электропроводки помните, что розетки и выключатели в парной и моечной ставить не рекомендуют. Если вам нужно будет подключать там приборы, выводите их шнуры за пределы помещений через специально сделанные в стенах отверстия, отделанные негорючими материалами. Для обеспечения безопасности в бане нужно сделать заземление и все электроприборы должны заземляться.

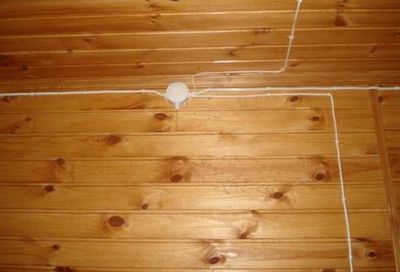

    Разводка проводов в бане

    Разводка в бане производится целыми кусками проводов. Желательно в парной и моечной провода заделывать в стены в специальных гофрошлангах или кабель-каналах. Так можно избежать скопления конденсата внутри труб.

    Розетки в банях (не в парилке или моечной) должны располагаться на высоте не менее 1 метра, и иметь класс защиты от влаги не менее IP44. Желательно, чтобы розетки имели защитные крышки. Предъявляются особые требования и к осветительным приборам. Они должны быть выполнены из стекла и металла, и иметь высокий класс защиты от влаги.
