Как правильно заточить сверло по металлу видео

Как правильно заточить сверло по металлу #8212; видео

Любой инструмент со временем приходит в негодность, ломается, выкрашивается, колется, трескается и тупится. Некоторые последствия использования ликвидировать не удается, тогда приходится покупать новый инструмент, а некоторые вполне возможно восстановить и дать инструменту вторую жизнь. Это в полной мере касается сверл, которые имеют обыкновение ломаться или тупиться.

Видео мастер класс по заточке сверла

Для начала давайте посмотрим, как правильно заточить сверло по металлу Видео продемонстрирует основнее моменты, которые необходимо знать, а в тонкостях будем разбираться вместе.

Ничего сложного. Главное — аккуратность и внимательность. Теперь спроецируем задачу по заточке сверла по металлу на среднестатистические бытовые условия, и попробуем сделать лучше, по крайней мере не хуже, чем на видео.

Инструмент для заточки сверла

В быту мы не используем крупные сверла, как правило, самыми ходовыми размерами являются малые и средние — от 0,5 мм до 18 мм. Их и будем затачивать. Только для начала соберем все необходимое для этого. В идеале работу по заточке сверла лучше проводить на заточном станке. Каждый уважающий себя хозяин просто обязан иметь в гараже небольшой наждак. Даже если его нет, не страшно. Обойдемся болгаркой или насадкой на электродрель. Только сначала нужно прочно закрепить электроинструмент на плоскости. Главное — получить вращающийся заточной диск или наждачный камень.

О технике безопасности забывать тоже не следует. Береженого бог бережет. Если вы еще не носите очки, тогда защититесь ими. Случиться может что угодно. Еще очень важно при заточке вовремя охлаждать сверло, поскольку если этого не делать, то сталь потеряет прочность. Во время заточки сверло сильно накаляется, а для охлаждения необходимо периодически макать его в холодную воду или в жидкое масло. Жидкость нужно налить в небольшую емкость и разместить в пределах досягаемости возле станка или закрепленного электроинструмента.

Как заточить спиральное сверло

О том, что сверло притупилось, мы узнаем сразу же при первых оборотах патрона дрели. Сверло перегревается, скрипит и напрочь отказывается резать даже мягкий металл. Чем больше сверло нагревается, тем быстрее оно тупится, поэтому при первых проявлениях признаков потери сверлом остроты, заточите его.

Точим вручную, поскольку специальных приспособления для заточки у нас нет, хотя они здорово упрощают процесс и делают его точнее. Заточить сверло по металлу можно несколькими способами. Рассмотрим два из них. Для заточки сверла до 3 мм, и более 3 мм.

Самый простой способ заточки — это когда мы затачиваем режущую кромку в одной плоскости. При этом задний угол должен составлять около 30˚. Пользуясь этим методом, самое главное — сохранять параллельность режущей кромки поверхности круга. И стабильность положения сверла относительно наждачного круга. Как только вы коснулись сверлом поверхности, ни горизонтально, ни вертикально его перемещать нельзя. С первого раза не получится точно. Зато со второго — обязательно выйдет. Стоит помнить, что если приложить чрезмерное усилие, а вы помните, что мы затачиваем сверло толщиной до 3 мм, то режущая кромка может выкрошиться.

Второй способ более наукоемкий, но тоже не сложный. Спецы называют его коническим методом заточки. Суть его в том, что во время заточки сверло прижимается режущей кромкой и поверхностью задней части, при этом нужно слегка покачивать сверлом так, чтобы на задней перьевой части образовалась конусная поверхность.

Нужно стараться не отрывать сверло от камня во время заточки, и двигать сверлом очень медленно и без рывков. После этого создаем такой же конус на оставшемся пере.

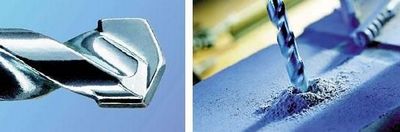

Заточка победитового сверла

С победитовыми сверлами происходит то же самое, что и с обычными. Они могут затупиться, но значительно позже. Единственное ограничение по работе с победитовым сверлом — у нас не получится заточить его на обычном заточном абразивном круге при обычной скорости вращения круга. Дело в том,что чем выше скорость заточки, тем мягче материал сверла. Победитовое сверло очень твердое, и при обычных оборотах наждачного камня сверло можно запросто перегреть. Два варианта — или уменьшать обороты, или применять алмазный заточной круг.

Есть несколько основополагающих правил, а остальное приходит с опытом:

  1. Победитовое сверло затачивается кратковременными касаниями к кругу.
  2. Следите за тем, чтобы при заточке не сбить центр оси вращения сверла.
  3. Угол заточки не должен быть меньше 160-170˚.
  4. Не охлаждайте сверло моментально, разу после заточки, иначе может треснуть.
  5. Не перегревайте победитовое сверло.

Если следовать этим простым советам, победитовое сверло получит новую жизнь. Не с первого, так со второго раза, точно.

Как заточить ступенчатое сверло

Ступенчатое сверло — белая ворона в семье сверл. Оно позволяет очень точно высверлить отверстие разных диаметров. Причем с очень точной центровкой. Есть разные модели ступенчатых сверл, но принцип один — одним сверлом можно выполнить отверстие от 4 до 32 мм. Они очень просты в заточке. Чтобы восстановить режущую кромку, достаточно просто поправить ее вращающимся кругом с наждачной бумагой.

Так можно продлить жизнь сверлам, и заодно научиться их затачивать. Работать тупым инструментом — не солидно для хорошего мастера.

Как выбрать и заточить сверло по металлу – покоряем сталь!

2 Подбираем набор сверл: цветовая схема

Если выбирать предстоит набор сверл по металлу, а руководствоваться вы можете лишь внешним обзором изделий, то, прежде всего, обратить внимание нужно на цвет изделий, который, как правило, может многое рассказать о качестве.

  • Черный цвет – признак того, что при финишной обработке инструмент был подвержен обработке перегретым паром и имеет повышенный срок эксплуатации.
  • Золотистый оттенок – явный признак применения отпуска для снятия внутреннего напряжения каленого металла. Каленые сверла очень крепки, но в то же время обладают хрупкостью из-за высокого внутреннего напряжения, поэтому за счет процесса постепенного нагревания и охлаждения, который и называется отпуском, это напряжение снимается.
  • Яркий золотистый оттенок – как правило, такой цвет говорит о том, что перед вами лучшие сверла по металлу, на которые нанесен слой нитрида титана. Такие инструменты имеют высочайшую прочность и уменьшенное трение, хотя за это удовольствие придется и заплатить больше.
  • Серый цвет – признак того, что перед вами самое обычное изделие без какой-либо обработки. Стоят такие меньше всего, соответственно, и проработают они недолго.

Если опытные мастера способны сориентироваться в изделиях без риска быть обманутым, то новичкам лучше не рассчитывать на случай и приобретать расходные материалы в специализированных точках, где выдадут чек и гарантию того, что купленные вами товары действительно соответствуют заявленным характеристикам. Сверла по металлу можно использовать как по прямому назначению, так и для работы с другими материалами в случае необходимости. Правда, делать это нужно осторожно, зная некоторые особенности работы с этими изделиями.

В работе с деревом сверлить можно как поперек волокон, так и вдоль, однако отверстия могут получиться с рваными краями. Многое зависит от заточки – правильно заточенные изделия отлично справятся как с деревом, так и с металлом. При работе с оргстеклом опасность грозит самому инструменту – без дополнительного охлаждения он может перегреться и выйти из строя. Перегрев – это, в принципе, слабое место подобных инструментов, поэтому всегда старайтесь обеспечивать дополнительное охлаждение.

Лучшие цены на технику и инструменты

3 Как затачивать сверла по металлу – тонкости процесса

Проще всего выбросить затупившееся сверло и купить новое, однако такие расходы ничем не оправданы – качественные изделия рассчитаны на очень долгое применение. Вам нужно лишь узнать, как заточить сверло по металлу. Ничего сверхсложного в этом деле нет, да и особых приспособлений не понадобится, разве что электрическое точило. Вместо него можно использовать шлифмашинку. В бытовых условиях, как правило, используются изделия не более 16 мм в диаметре.

Вам нужно будет приготовиться к процессу, предусмотрев наличие емкости с охлаждающей жидкостью – машинным маслом или обычной водой. Не забудьте и о мерах предосторожности – защитных очках и перчатках. Сначала обрабатываем заднюю поверхность, плотно прижимая инструмент к точильному кругу. Угол заточки должен быть неизменным, и в результате работы вы должны получить правильный конус. Заточка сверл по металлу длится до тех пор, пока кромка не начнет отражать солнечный свет.

Затем обрабатывается режущая кромка – строго выдерживаем угол и внимательно следим за перемычкой, которая должна располагаться на самом кончике изделия. В маленьких сверлах размеры перемычки составляют десятые части миллиметра. Если вы никогда этого не делали, подыщите пару старых, ненужных инструментов, валяющихся среди хлама, и потренируйтесь на них – кроме практики вы, может, еще и вернете их в строй! Важно не концентрироваться только на наконечнике, затачивать нужно и боковые стороны.

4 Как наточить сверло по металлу – угол заточки

Угол заточки – отдельная тема для разговора. Для понимания, речь идет об угле между кромками. Так, для сверления стали оптимальный вариант – 140°, бронза, латунь и дюралюминий требуют заточки под углом 110°-120°, для сверления мягких материалов, например, пластика или дерева, следует затачивать сверла до 100°. В большинстве случаев сверла продаются с заточкой 120°.

Говоря о листовых материалах, нужно учитывать некоторые особенности. Дело в том, что сама форма сверла способствует искажению формы отверстий, остановке или прокручиванию сверла и даже травмоопасной раскрутке листа. Поэтому для таких случаев следует иметь сверло, заточенное наподобие перового, которым мы обычно сверлим древесину, это позволит получать круглые отверстия без заусениц и повысит производительность труда.

Как правильно затачивать сверла по металлу?

Аркадий

Содержание статьи

Всем привет! Многие из нас сталкивались с проблемами при использовании затупившихся сверл, работая с твердыми материалами. В этом обзоре мы рассмотрим, как правильно заточить сверла по металлу, чтобы вернуть им рабочие характеристики.

Подготовка инструментов

Чтобы правильно заточить сверло, вам потребуется:

  • точильный станок или его заменитель (болгарка с абразивным кругом и т.д.) и штангенциркуль;
  • трафарет для проверки заточки сверла (можно изготовить самостоятельно);
  • емкость с водой или машинным маслом (для охлаждения сверла в ходе заточки);
  • маркер, обрезок металлического уголка с полкой 30 - 40 мм + маленькая струбцина;
  • круг из мягкого камня для доводки режущих кромок, защитные очки или маска.

Внимание: согласно правилам техники безопасности, при работе на точильном оборудовании не используются перчатки.

Подготовительный этап

Чтобы сверло эффективно справлялось со своими функциями, важно создать правильный угол при его вершине. Угол при вершине сверла образован режущими кромками, его значение выбирается в зависимости от материала, с которым предстоит работать:

  • для стали, чугуна, твердой бронзы - 116° - 118°;
  • для латуни и мягкой бронзы - 120° - 130°;
  • для красной меди - 125°;
  • для алюминия - 140°.

Для удобства заточки рекомендуется изготовить из тонкого металла шаблон, который прикладывается к боковой части сверла и проверяет угол между его осью и режущей кромкой – величина этого угла равна ½ угла при вершине.

Для заточки сверл, конечно - же лучше всего использовать точильный станок, оснащенный подручником. Если нет станка, можно использовать переносные инструменты с абразивным кругом.

При работе болгаркой важно, чтобы устройство было надежно зафиксировано, что достаточно сложно выполнить. С зазором в миллиметр от рабочей поверхности абразивного круга должна располагаться надежно закрепленная рабочая площадка для опоры, направляющей и руки, держащие сверло. Иначе практически невозможно выполнить правильную заточку. При помощи болгарки допускается точить только тонкие сверла, иначе велика вероятность травмы.

Сверла самого малого диаметра допускается точить вручную при помощи плоского напильника.

Заточка сверла

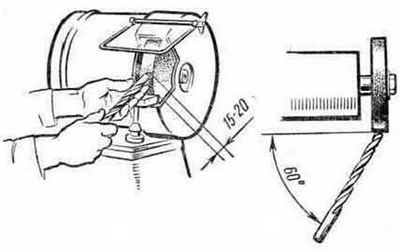

Первая задача – сделать задние поверхности ровными и с одинаковым наклоном. Чтобы правильно ориентировать сверло при заточке, на подручнике абразивного круга нанесите маркером черту под углом к рабочей поверхности круга, соответствующим углу между режущей кромкой и осью сверла (половина угла при вершине). В домашних условиях обычно упрощают задачу и располагают сверло под углом 60°.

Сверло опирается на указательный палец (или на пальцы, при большом диаметре) опирающийся на подручник. Сверло следует расположить боковой стороной параллельно нанесенной контрольной линии. Сверху прижмите его большим пальцем той же руки. Вторая рука держит хвостовик и управляет перемещением сверла во всех плоскостях, фиксирует его в нужном положении. Степень прижима сверла к кругу регулируют обе руки. Не следует сильно сжимать и напрягать пальцы. Держать сверло требуется горизонтально, допускается опускание хвостовика ниже режущей части, но ни в коем случае не наоборот.

Режущая кромка должна встать горизонтально и важно сохранять такое положение в течение заточки задней поверхности. Сверло аккуратно подводится к работающему точилу, касается его с легким нажимом, затем хвостовик следует плавно опустить вниз, не ослабляя нажима. Затем сверло немного отводится назад. Операция может выполняться несколько раз, в зависимости от степени износа рабочей части.

Далее сверло разворачивается вокруг продольной оси на 180 градусов, и операция заточки повторяется для второй задней поверхности. Важно постараться не изменить первоначального положения рук и расположить кромку горизонтально, создать аналогичное первому усилие прижима. Если вторую кромку требуется сточить сильнее, чем первую, операция ее заточки повторяется большее число раз.

Следом выполняется проверка обточенных поверхностей. Ее можно сделать на глаз – режущая кромка должна быть выше всех остальных поверхностей, а задние поверхности должны иметь одинаковую форму и размер. Сверло осматривается на просвет, чтобы отблески на металле не мешали, отгородите его рукой от источника света.

Результат заточки можно проверить шаблоном, прикладывая его поочередно к задним поверхностям вертикально расположенного сверла. Если заметны расхождения, следует подкорректировать на точиле менее сточенную заднюю поверхность. Длина рабочих кромок проверяется штангенциркулем – замеряется расстояние от перемычки до места перехода режущей кромки в ленточку. При расхождении параметров подтачивается более короткая кромка.

Чтобы сверло при заточке было максимально точно ориентировано под заданным углом, в качестве направляющего элемента удобно использовать обрезок стального или алюминиевого уголка с полкой 30 - 40 мм. Обрезок уголка длиной около 70 мм при помощи небольшой струбцины крепится к подручнику таким образом, чтобы сверло, прижатое к нему боковой частью, режущей кромкой попадало точно на рабочую часть абразивного круга. Прилегание боковой части к направляющей следует поддерживать в течение всего цикла заточки.

В процессе заточки сверло следует охлаждать в емкости с водой или машинным маслом – перегретый металл хуже обрабатывается и может повредиться.

Если результат заточки вас удовлетворил, желательно выполнить доводку рабочих кромок на круге из карбида кремния, придать им гладкость, что увеличивает рабочий ресурс сверла.

Видео по теме как правильно затачивать сверла по металлу :
