Как правильно уложить дренажную трубу видео

Технология укладки дренажной трубы

Высокий уровень грунтовых вод рано или поздно начинает сказываться негативно на состоянии фундамента любого строения.

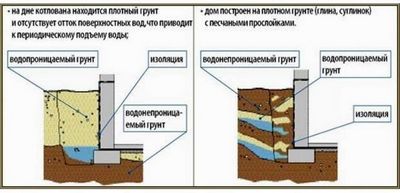

Схема фундамента и его взаимодействия с грунтовыми водами.

Его разрушительное действие можно остановить при помощи довольно простого способа. В решении этой проблемы вам поможет устройство дренажной системы (укладка дренажной трубы), именно она будет выполнять функцию водоотвода.

Укладка дренажной трубы своими руками поможет вам избавить фундамент вашего дома от разрушительного действия грунтовых вод, а подвальные помещения #8212; от затопления. И еще, таким образом, вы избежите появления сырости в помещениях дома, а значит, и образования грибковой инфекции. Согласитесь, что ради всего этого стоит приложить ряд усилий, направленных на укладку дренажной трубы.

Устройство дренажа своими руками

Как уже отмечалось выше, дренаж представляет собой конструкцию из подземных коммуникаций, в задачу которых входит обеспечение отвода грунтовой воды от фундамента строения. Дополнительной функцией этой системы считается осушение почвы на вашем участке. В том случае когда рельеф на вашем участке подвергался изменениям, например, выравниванию поверхности или созданию искусственных возвышений, устройство дренажной системы является обязательным.

Как стало понятно, дренажная конструкция, точнее ее устройство, будет необходимо при следующих обстоятельствах:

Схема устройства дренажа фундамента.

  • если в строении предусмотрено устройство подвального помещения;
  • если рельеф участка подвергался значительным изменениям;
  • если на вашем участке грунт тяжелого или слабопроницаемого для воды характера;
  • если у вас заболоченная почва на участке.

Для выполнения монтажных работ по укладке дренажной трубы можно воспользоваться услугами компаний, которые занимаются выполнением таких задач. Но в этом случае готовьтесь потратить немаленькую сумму. Беря в расчет средний показатель цены за выполнение устройства дренажной системы на участке с площадью в шесть соток и установкой колодцев, можно рассчитать примерную стоимость этих работ, которая составит около 150 тыс. рублей.

Не обладая такими средствами, можно заняться укладкой дренажа своими руками. Потратив деньги только на необходимый материал, вы сэкономите серьезную сумму. Уложенные дренажные трубы своими руками, помимо экономии, помогут вам приобрести ценный опыт.

Список инструментов, необходимых для работы, небольшой и не включает в себя никакого специального оборудования. Вам понадобятся:

Сложностей почти никаких, самые продолжительные и объемные работы #8212; это рытье траншеи.

Вернуться к оглавлению

Материалы, необходимые при устройстве дренажа своими руками

Схема дренажного «пирога» возле фундамента.

Примерно около тридцати лет назад, для того чтобы проложить дренажную систему, применяли трубы, изготовленные из асбестоцемента или керамики. Прежде чем поместить их в траншею, существовала необходимость просверлить большое количество отверстий в их стенках, через которые внутрь будет проникать вода. На эту процедуру уходило очень много сил и времени. Еще одной проблемой являлось частое засорение проделанных вручную отверстий, и этот факт очень сильно снижал срок службы всей системы.

Современный вариант используемых труб #8212; это гофрированный вариант, изготовленный из ПВХ либо полиэтилена, с заранее выполненной перфорацией. Конструкция этих труб позволяет равномерно распределять нагрузку от почвы по всей поверхности трубы, а это оказывает положительное действие на увеличение срока службы дренажной системы.

Вернуться к оглавлению

Технологический порядок работ по укладке дренажной трубы своими руками

Прежде чем приступить к непосредственной укладке труб, необходимо выполнить проект. Для полного соответствия условиям на участке, необходимо знать такие данные, как вид почвы и уровень грунтовых вод. А еще вам понадобится вертикальная планировка участка.

Обладая такими данными, вы сможете определить нужный диаметр труб и глубину будущей траншеи. Проводить эти расчеты можно самостоятельно, но лучше всего, если их выполнят профессионалы. Не забудьте, что ширина траншеи определяется в зависимости от того, какого диаметра трубы вы будете использовать. К диаметральному наружному размеру трубы необходимо добавить значение в 40 сантиметров. Теперь можно приступать к укладке дренажной трубы. Для этого на дно подготовленной траншеи насыпается песок, затем мелкий щебень.

Схема устройства глубинного дренажа.

На щебеночный слой уже можно укладывать трубу, а сверху опять слой щебня и песка. Далее траншея засыпается землей и закрывается при помощи дерна.

Важный момент! Глубина траншеи в любом случае должна быть больше, чем глубина промерзания грунта на участке.

Еще одним нюансом укладки дренажной трубы является соблюдение уклона, его значение не должно быть меньше трех градусов. Для удобства обслуживания и эксплуатации устроенной дренажной системы необходимо выполнить установку смотровых колодцев. Такие колодцы устанавливаются на расстоянии 50 метров друг от друга. Места изгиба труб либо смены угла наклона должны в обязательном порядке быть оборудованы смотровыми колодцами.

Выводится дренаж в канализацию (дождевую) либо в имеющийся открытый водоем. При любом варианте конец дренажной трубы оснащается обратным клапаном. При отсутствии канализации и водоема необходимо обустроить сборный колодец. Из него время от времени необходимо производить откачку воды.

Геннадий Андреевич Любченко

Укладка дренажной трубы: инструкция

Фундамент любого здания подвергается разрушительному воздействию, которое оказывают грунтовые воды. Решить эту проблему поможет укладка дренажной трубы,которая возьмет на себя роль «водоотвода».

Устройство дренажа – это обязательное мероприятие, поскольку воздействие грунтовых вод разрушительно действует на фундамент. При высоком уровне вод и отсутствии дренажа возникает риск затопления подвальных помещений, появления сырости в доме и образование на стенах и мебели грибка.

Что такое дренаж?

Дренажом принято называть систему подземных коммуникаций, которая используется для отвода грунтовых вод от фундамента здания, а также для осушения почвы в саду и на участке.

Обязательно нужно делать дренажную систему в том случае, если производится изменение рельефа участка – при выравнивании площади, создании искусственных холмов и пр.

Таким образом, создание дренажных систем необходимо:

  • При строительстве зданий с подвальным этажом;
  • При внесении изменений в естественный рельеф участка;
  • Если участок заболочен или почвы на нем тяжелые и слабопроницаемые для воды.

Можно ли сделать дренажную систему самостоятельно?

Траншея под дренажную трубу

Сегодня не составит проблем найти фирму, которая возьмется за создание дренажных систем на участке. Однако такие услуги стоят недешево. При средних расценках, за организацию дренажа участка в 6 соток (с устройством смотрового и сборного колодцев) обойдется в сумму не менее 150 000 рублей.

Но можно проложить дренажные трубы своими руками,в этом случае, можно здорово сэкономить, заплатив только за необходимые материалы.

При наличии инструментов (лопаты, веревки и строительного уровня) с делом справиться даже начинающий строитель. Основные объемы работ – это рытье траншей. Монтаж пластиковых труб своими руками обычно не вызывает затруднений .

Какие материалы потребуются для устройства дренажа?

Еще каких-то тридцать лет назад для прокладки дренажа использовались асбестоцементные или же керамические трубы. Перед тем как уложить их в канаву, в них просверливались многочисленные отверстия для проникновения воды .

Это было трудоемкой операцией, да к тому же, сделанные отверстия довольно часто забивались, что сильно снижало продолжительность службы системы.

Сегодня для устройства дренажа или устройства автономной канализации своими руками используют более подходящие и удобные в эксплуатации материалы. Это гофрированные трубы из пластика, ПВХ или полиэтилена, которые уже имеют необходимую перфорацию.

Благодаря такой конструкции, нагрузка насыпанного сверху грунта распределяется по трубе равномерно, что приводит к увеличению срока службы труб.

Преимущества пластиковых труб

Прежде чем рассказать, как укладывать дренажные трубыиз пластика, стоит заострить внимание на их преимуществах.

  • При использовании двухслойных полиэтиленовых или полихлорвиниловых труб, их можно закладывать на довольно значительную глубину – даже на десять метров;
  • Срок эксплуатации таких видов труб – 50 лет;
  • Для предупреждения забивания отверстий частицами грунта, трубы можно обмотать фильтрующим материалом – геотекстилем или полотном из волокон кокоса;
  • Осуществить соединение дренажных труб можно довольно легко, воспользовавшись специальными соединительными муфтами;
  • Для нарезки труб на куски определенной длины не нужны специальные инструменты, можно воспользоваться обычным монтажным ножом.

Технология укладки дренажных труб из пластика

Траншея с уложенной дренажной трубой на приусадебном участке

Для начала нужно составить проект системы дренажа. Для этого необходимо иметь вертикальную планировку участка. Также, потребуется выяснить уровень грунтовых вод, и определить вид грунта.

На основании этих данных определяется диаметр трубы и глубина траншеи. Эти расчеты, желательно, поручить специалистами.

Итак, как правильно уложить дренажную трубу? В вырытые на расчетную глубину траншеи засыпается слой песка, а сверху – слой мелкого щебня.

Совет! Чтобы правильно определить ширину траншеи, необходимо к величине наружного диаметра дренажной трубы, выраженной в сантиметрах, прибавить еще 40 см.

На слой щебня укладывается дренажная труба, на нее сверху насыпается еще один слой щебня, а затем – слой песка. Затем траншея засыпается и обкладывается сверху дерном.

Совет! Чтобы защитить трубы от замерзания в них воды, глубина траншеи должна превышать глубину промерзания почвы.

Уклон при укладке дренажных труб не должен быть меньше 3 градусов, а для обслуживания системы необходимо сооружать смотровые колодцы.

Расстояния межу ними не должно превышать 50 метров, обязательно устройство колодцев в местах изгибов или изменения угла наклона труб.

Следует знать, что гофрированные дренажные трубы являются двухслойными. Такое устройство дренажной трубыспособствует самоочищению, предотвращая образование засоров.

Дренажная система выводится в дождевую канализацию или в открытый водоем. В обоих случаях на конце выводной трубы устанавливают обратный клапан. Если такой вариант невозможен, то устраивают специальный сборный колодец, откуда периодически откачивают воду.

Типичные ошибки при устройстве дренажных систем

К числу характерных ошибок относятся:

  • Использование труб, которые не подходят к виду грунта на участке. Например, если почва суглинистая, то нельзя использовать трубы без фильтра;
  • Неправильно выбранный угол наклона дренажа;
  • Не осуществляется отвод воды из сборного колодца.
  • Нарушение технологии, по которой уложены дренажные трубы – установка была проведена без фильтрующей обсыпки гравием и песком.

Последующее обслуживание дренажной системы

Не реже четырех раз в год необходимо проводить профилактические осмотры системы, во время которых проводится проверка состояния смотровых колодцев и дренажных труб .

Также необходимо осуществлять замеры расхода воды в смотровых колодцах. Так, снижение расхода по отношении к расчетной величине является следствием снижения пропускной способности труб.

Причиной этого может стать:

  • Повреждение труб;
  • Засорение отверстий;
  • Сужение сечения трубы из-за заиливания или засора;
  • Осадка труб на отдельных участках.

Для восстановления работы системы требуется устранение причины неисправности.

Таким образом, для эффективной работы системы необходим не только грамотный монтаж дренажных труб, но и последующее техобслуживание. Регулярные профилактические осмотры и очистка системы от грязи продлит срок службы дренажных труб.

Укладка дренажных труб своими руками

Дренаж участка – это большой комплекс мер, направленных на отвод лишней воды. Система представляет собой комплекс труб, (дренов) уложенных в грунт. С их помощью и производится отвод лишней влаги с участка. Но чтобы дренаж работал эффективно, необходимо правильно подобрать и уложить дрены. Об этом и пойдет речь в статье. Здесь будет рассказано об основных применяемых видах дренов и о том, как проводится укладка дренажных труб своими руками.

Какие трубы лучше использовать для дренажа

Для систем дренажа используют специальные трубы со множеством отверстий. Через эти отверстия вода из грунта попадает в дрены и затем выводится за пределы участка. В качестве материала для труб могут использоваться различные материалы:

  • асбестоцемент;
  • керамика;
  • полимерные материалы.

Асбестоцементные и керамические трубы сегодня практически не используются. Такие изделия довольно тяжелые и сложны в монтаже, а использование металлических труб в дренажной системе нецелесообразно. Металл поддается коррозии, поэтому трубы, лежащие в земле, могут выйти из строя уже через год.

Наиболее распространены именно последние из списка материалы – полимерные. И этому есть множество причин. Во-первых, пластик намного легче асбестоцемента и керамики. Этот фактор облегчает укладку труб. При этом прочность современных полимерных материалов зачастую не уступает даже металлу. Во-вторых, такие изделия стоят дешевле.

Кроме этого, пластиковые дренажные трубы обладают и другими положительными характеристиками:

  • обладают большим сроком эксплуатации;
  • легко переносят воздействие агрессивных сред и не подвержены коррозии;
  • внутренняя поверхность пластиковых труб абсолютно гладкая. Такая особенность препятствует образованию засоров;
  • устойчивы к заиливанию. Если дрены укладывают с геотекстилем, то мелкие частицы не забивают отверстия. А это значит, что вода из грунта беспрепятственно поступает в дренажную систему;
  • большой ассортимент типоразмеров. Пластиковые трубы можно без труда подобрать к дренажной системе любой мощности.

Кроме этого, изделия из пластика не требуют особого ухода. При эксплуатации необходимо только периодически проводить визуальный осмотр и максимум раз в год прочищать систему любым из доступных методов.

Технология укладки

Теперь разберемся, как уложить самому дренажные трубы. Технология укладки довольно простая, и с ней может справиться любой, даже не имея специальных навыков.

На первом этапе делается проект системы. В нем должны учитываться следующие факторы:

  • рельеф местности (наличие естественных склонов и бугров);
  • расположение участка (в низине или на возвышенности);
  • характеристики грунта (его способность пропускать воду);
  • близость подземных вод;
  • уровень осадков.

Делаются расчеты глубины укладки труб и места их расположения. После этого переносим разметку на местность. Теперь можно приступить к земляным работам. По отмеченным линиям роются траншеи. Их глубина должна соответствовать расчетам, а ширина должна быть на 40 см больше, чем внешний диаметр используемых дренажных труб. Это дополнительное место необходимо для обустройства фильтра в виде слоя щебня мелких и средних фракций.

Следующим этапом будет подготовка подушки. На дно траншеи насыпается песок толщиной в 20 см и тщательно трамбуется. После этого засыпаем слой щебня такой же толщины.

Необходимо соблюдать уклон копаемой траншеи в сторону дренажного колодца или места вывода воды с участка. Наклон должен составлять не менее 3-х см на каждый метр трубы.

Теперь можно укладывать дрены. При этом необходимо следить за расположением отверстий. Если перфорация выполнена только с одной стороны, то труба кладется отверстиями вниз. После укладки труб проводим их соединение в одну систему. Для этого можно использовать пластиковые фитинги, применяемые при прокладке системы наружной канализации.

На каждом повороте системы или в местах соединения нескольких трубопроводов устанавливается смотровой колодец. Его можно приобрести уже в готовом виде (как правило, они также делаются из полимерных материалов) или построить самостоятельно (из бетонных колец, кирпича или другого подручного материала).

Затем поверх труб насыпается слой щебня, толщиной в 20 см, далее песок (таким же слоем). После этого можно проводить засыпку ранее вынутым грунтом. Сверху укладывается дерн, который следует срезать перед началом рытья траншей.

Чтобы дренажная система не заиливалась, желательно использовать геотекстиль. В этом случае перед укладкой первого слоя щебня расстилается геоткань. Затем засыпается щебень, кладется труба, еще один слой щебня, и весь этот «пирог» накрывается краями геоткани. В результате вся фильтрующая система должна размещаться в «обертке» из геотекстиля.

Может быть, вам будет интересно ознакомиться с дополнительными материалами по теме:

Видео

Из предоставленных видеоматериалов, вы сможете узнать как сделать дренаж на даче своими руками, а также как выбрать трубу для дренажа:
