Как правильно уложить металлопрофиль

Способы монтажа металлопрофиля

Свойства металлопрофиля

Чтобы правильно перекрыть кровлю или забор, необходимо знать некоторые моменты, с этим связанные. Далее будет рассмотрено крепление металлопрофиля к обрешетке и металлическим прогонам.

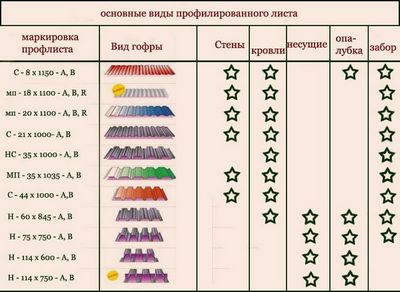

Виды металопрофиля для крыши.

Металлические профильные листы обладают высокой эластичностью. У них отличные показатели гибкости и прочности. Металлопрофили производятся из оцинкованной стали, устойчивой к коррозии и механическим повреждениям. Основным моментом, влияющим на выбор способа крепления, является вес материала. Стеновые профили более легкие, чем кровельные, потому что они монтируются вертикально и оказывают большую нагрузку на крепежные элементы. Кроме того, материал для изготовления заборов должен иметь такой вес, чтобы он мог противостоять ветру, при этом создавая нужное напряжение на каркасе. Стеновые профили используются для покрытия ограждений, ворот, стен, возведения перегородок и облицовки фасадов.

Крепление кровельного металлопрофиля производится горизонтально к каркасу и обрешетке. К кровельным металлическим профилям предъявляется больше требований, чем к стеновым. Они должны иметь высокую несущую способность, жесткость и прочность. Несмотря на гибкость, этот материал хорошо переносит динамические и статические нагрузки.

Вернуться к оглавлению

Основные способы крепления металлопрофилей к забору

Исходя из особенностей материала, можно сделать вывод, что каждый из видов профиля предполагает свой способ монтажа. Для того что установить металлопрофили, понадобятся следующие материалы и инструменты:

Схема устройства кровли.

  • металлопрофили;
  • стальные профили;
  • шурупы;
  • пластмассовые прокладки;
  • металлические уголки;
  • арматурные прутья;
  • шуруповерт.

Для начала нужно закупить листы. В зависимости от места монтажа можно купить настил универсальный или стеновой. Для наружного декора и облицовки лучше выбирать стеновые листы С10, С20 и др. Для постройки межкомнатных перегородок или небольшого хозяйственного помещения необходимо применять профлисты большей жесткости. Это универсальный профлист НС30, НС50 и т.д. Закупив материалы, можно приступать к подготовке основания под монтаж профнастила. Чаще всего для этих целей используется деревянная обрешетка, чем металлическая. Большое внимание следует уделять уровню забора. Если ваш участок наклонен в одну сторону, забор нужно ставить так, чтобы под ним не накапливалась вода. Если высота волны больше 40 мм, необходимо использовать металлические направляющие профили.

Монтаж наружных металлопрофилей к стальным балкам осуществляют шурупами с пластмассовыми прокладками. Если у вас нет шуруповерта, можно использовать саморезы.

Шурупы можно заменить винтами или заклепками, однако прокладки следует использовать в любом случае.

Они защищают профили от давления, образующегося на шляпках крепежных элементов.

Схема крепления кровли саморезом.

Если вам нужно установить металлопрофили к бетонным столбам, нужно действовать немного по-другому. К столбам, на месте монтажа профнастила, необходимо прикрепить арматурные трубы или металлические уголки, играющие роль несущих деталей. Затем закрепляем планки с помощью строительных дюбелей с шагом 20-30 см. К лагам подсоединяются планки, ворота и забор покрываются профлистом.

Технология монтажа такова. Для начала нужно отметить места расположения шурупов, заклепок и других элементов. Затем по периметру забора натягивают нить, это поможет вкручивать крепежные детали на один уровень, установка в таком случае будет более аккуратной и профессиональной. Шурупы нельзя забивать, ударная нагрузка вызывает повреждение материала и его разрушение. Расположение крепежа выбирается в зависимости от размеров забора и метода монтажа. Винтовые соединения, к примеру, могут выполняться параллельно, закрепочные #8211; крест-накрест.

К уголкам листы монтируются особым способом. В зависимости от типа поверхности (балкон, фасад, забор) делается разный нахлест. Он может быть либо внутренним, либо наружным. Оптимальный размер нахлеста #8211; 4-5 см, на углу этот показатель может быть увеличен до 6 см.

После выполнения всех креплений, металлопрофиль нужно замазать грунтовкой. Это защитит материал от возникновения коррозии в местах стыков. Кроме грунтовки, можно окрасить забор наружной эмалью или защитными средствами для профильных листов, обладающих высокой стойкостью. В продаже имеются полимерные средства для покрытия, продлевающие долговечность листов и придающие ей прочности. Все стыки обрабатываются, после застывания смазки конструкцию можно окрасить. Для этого используется окраска под давлением.

Крепление профлиста для забора не требует выполнения всех норм СНИП и ГОСТа, если высота ограждения менее 2 м. могут использоваться любые способы крепления. Для покрытия более высоких заборов придется осуществлять расчеты необходимой прочности и жесткости, зависящих от многих факторов (высота, длина забора, климат, материалы опор и крепежные элементы).

Вернуться к оглавлению

Способы крепления металлопрофилей на крыше

Для покрытия зданий и строительства небольших подсобных помещений применяется кровельный металлический настил. Несмотря на свою тяжесть, этот материал может монтироваться на деревянную обрешетку. Каркас в этом случае обрабатывают специальными средствами, продлевающими срок службы деревянных элементов. Каркас #8211; это решетка из дерева или металла. Вертикальные элементы называются несущими, величина каркасной решетки зависит от тяжести профлиста. Оптимальной величиной считается 3 см. На скатах кровли конструкция изменяет угол, для снижения расхода материалов средний показатель угла берется равным 15°. Под данным углом монтируется двускатная и односкатная крыши.

Если скат больше длины листов, придется соединять их между собой. Профнастил укладывается на крышу с нахлестом 30-40 см, если крыша очень крутая, данный показатель может увеличиться до 60 см. Особого внимания требуют монтажные узлы. Здесь нахлест и угол наклона могут быть другими, чем на всей кровле, для повышения долговечности крыши. Некоторые мастера применяют другую схему, они вырезают ножницами по металлу требуемую форму и надевают каркас сверху на трубу. При правильном выполнении данных действий прочность стыков получится значительно большей, чем при ручной подгонке.

К трубе металлопрофиль крепится шуруповертом или специальным пистолетом. В качестве крепежных элементов можно использовать клепки, шурупы, винтовые детали или строительные дюбели. Установка с помощью заклепок выглядит более эстетичной и является более долговечной, чем монтаж при помощи винтов или гаек, создающих неравномерное давление в разных частях крыши. Количество заклепок рассчитывают заранее. На один лист шириной 1 м и длиной 1,5 м потребуется 10 заклепок, которые монтируют через каждые 30 см.

Более тонкие листы крепятся через каждые 15-20 см. Металлопрофиль нужно класть с юга на север. Стандартные листы строительного материала разрезают на более тонкие. После этого их перегибают и устанавливают на крышу. Правильное крепление материала на крыше выполняют с помощью специальных подпорок.

Как сделать лучше обрешетку под металлопрофиль: критерии выбора, расчета

Правильно выполненный монтаж и устройство обрешетки под профнастил – залог надежности и прочности крыши. Хотя он отличается простотой, но требует соблюдения всех строительных норм и технологий

Критерии выбора ↑

Обрешетка под профлист, основа для укладки профлистов – это уложенные под прямым углом к стропильным ногам брусья из дерева. Посредством нее все нагрузки равномерно распределяются по несущим конструкциям здания.

Какой шаг выбрать? ↑

Обрешетка для профнастила может быть

  • с обычным шагом. то есть в этом случае шаг обрешетки равен 20–40 см. Это, кстати, самый распространенный тип устройства основы.
  • сплошная – учитывая возможную деформацию древесины (усыхание или, наоборот, разбухание), между досками оставляют минимальный зазор в 10 мм. Для сплошной основы иногда используют также листовые материалы, например, влагоустойчивые листы ДСП, OSB или фанеры.
  • разреженная – в этом случае расстояние между обрешеткой равно примерно 50–75 см, а то и больше.

Обычную основу выполняют из деревянного бруса с квадратным сечение (сторона 50, 60 или 75 мм) или из доски. Толщина доски должна быть порядка 20–50 мм, а ширина – не больше 15 см. Очень важно соблюдать ограничения относительно ширины доски – при большей ширине древесина испытывает повышенную деформацию от воздействия температуры и сырости.

Крепление профнастила к обрешетке исполняют с использованием гвоздей или саморезов в каждое стропило крыши. При этом по длине они должны быть в два раза больше основы, например, при размерах бруса 75х75 мм длина крепежного элемента должна равняться 150 мм.

Обеспечить максимальную прочность кровли при больших нагрузках можно и установив двухслойную основу. Ее нижний ряд выполнен по типу разреженной параллельно коньку, а верхний, перпендикулярно ему, либо сплошным, либо с простым шагом. Такое основание устанавливают также при большой ширине теплоизоляционного слоя.

Обрешетка под профнастил: от чего она зависит ↑

Выбор ее конструкции зависит в основном от двух параметров: какой у самой крыши угол наклона и марки используемого профлиста. Кроме того, шаг обрешетки под профнастил и размеры, в свою очередь, определяет высота гофры профлиста и тип крыши (одно- или двухскатная). Для наглядности приведем несколько примеров.

Если угол наклона меньше 15°. тогда при металлопрофиле типа:

  • С20 – основание будет сплошной, а профлисты укладываются внахлест – в две волны;
  • С35 – шаг обрешетки для профнастила будет 300 мм, нахлест – одна волна;

Если угол наклона равен 15°. тогда при металлопрофиле типа:

  • С10 – укладывают сплошную основу;
  • С21 – выполняется обычная основа (шаг 300 мм);
  • С 44 – устраивают разреженный вариант (шаг 500– 1000мм).

Если угол наклона больше 15°. то шаг в зависимости от марки металлопрофиля колеблется в интервале 350–50 мм.

Как сделать #8212; инструкция к выполнению ↑

Основание под профлист и паро- и гидроизоляция ↑

Если кровлю устраивают на отапливаемом помещении, то обычно в состав кровельного пирога включают паро- и гидроизоляционные мембраны. Как правило, это слои пленки, которые укладывают внахлест на смонтированные стропила с напуском на стены. В таких случаях конструкция основы немного усложняется – поперечные брусья прибивают не на сами стропила, а на продольные бруски, которые дополнительно смонтированы для закрепления пленки.

Как выполнить устройство конструкции самостоятельно ↑

Выполнив расчет обрешетки под профнастил, закупают материал – брусья из сосны, ели, дуба и т. д. Он должен быть хорошо просушен, без коробления и прямолинейный.

Это достаточно важный нюанс, если прямолинейность бруска будет нарушена, его необходимо подправить.

Материал обрабатывают антисептиком. защищающим древесину от поражения грибками и микроорганизмами, а также антипиренами .

Желательно обработку проводить на еще не смонтированной конструкции, чтобы снизить вероятность образования непропитанных участков.

Сначала выполняют разметку расположения верхних (у конька) и нижних досок или поперечных брусьев основания и далее места крепления по всему скату. Если в этих местах обнаруживается выпуклость или углубление, ее стесывают или набивают рейками или рубероидом необходимой толщины.

Монтаж остальных элементов основы выполняют снизу вверх. Для контроля правильного расположения брусьев и их параллельности используют натянутую леску.

Деревянное основание под профлист довольно часто сращивают по длине, так как ее стандартной величины для пиломатериалов обычно не хватает для длины ската. Края сращиваемых деталей сначала крепят гвоздями, затем устанавливают на кровлю таким образом, чтоб стык бруса пришелся на стропила. В смежных горизонтальных рядах места стыков не должны совпадать. Чтобы их смещать, доски подрезаются на конкретную длину.

В торцах крыши устанавливают ветровые доски. По высоте они должны быть больше основы на высоту профиля профлиста.

Под проходящие через крышу дымовые трубы или всевозможные парапеты устанавливают отдельную конструкцию основания.

Монтажные работы лучше проводить в сухую погоду, чтобы намокшие брусья или доски основания под металлопрофиль не деформировались от избытка влаги.

stylekrov.ru

Монтаж металлопрофиля на крышу

Сегодня на рынке представлено огромное множество различных кровельных материалов, которые отличаются как по ценовой категории, так и по качеству исполнения. Однако большинство покупателей предпочитают выбирать кровельный будущий материал, который отличается хорошим качеством исполнения, долговечностью и доступностью. И всем этим критериям отвечает металлический профнастил. В нашей статье мы подробно рассмотрим монтаж металлопрофиля на крышу.

1.Подготовка инструмента и кровельного материала.

2.Виды профнастила.

3.Укладка листов металлопрофиля.

4.Крепление листов металлопрофиля.

1. Подготовка инструмента и материала для монтажа металлопрофиля на крышу своими руками

Для этого необходимо учесть следующие аспекты. После замера и покупки профнастила, его необходимо аккуратно транспортировать, переносить следует строго вертикально, категорически нельзя допускать перегибов. Обязательно нужно поднимать на крышу все листы профнастила только по одному непосредственно по лагам, которые правильней всего установить от земли до края кровли.

Инструменты для монтажа:

  • Электроножницы или можно использовать ножовку по металлу;
  • Электрический Шуруповерт;
  • Специальные саморезы-шурупы;
  • Другие важные кровельные инструменты.

2. Виды профнастила металлопрофиля

Тут все зависит от условий эксплуатации, располагаемых финансов.

На рынке представлены всего три маркировки профлиста НС, Н и С.

Профнастил категории НС – 44 или 35 мм высота волны, самый популярный профиль для практичной кровли.

Профнастил категории Н – от 57 до 114 мм высота волны. Располагает усиленными ребрами жесткости. Отлично подходит для основательной кровли.

Профнастил категории С – от 8 до 44 мм высота волны, которая доступна трапециевидной, а также синусоидальной формы. Отлично подойдет для несложной кровли.

Определяем угол наклона крыши

Первым делом рассчитайте наклон кровли, что определит нахлест будущих листов.

При угле наклона от 12 до 15 градусов, нахлест должен быть не менее 20 см.

При угле наклона от 16 до 30 градусов, нахлест делают 15-20 см.

При угле наклона свыше 30 градусов, нахлест нужно делать 10-15 см.

3. Укладка и монтаж листов .

Первым делом укладывается слой гидроизоляции, что предотвратит попадание влаги в утеплительный материал, стропила или обрешетку. Гидробарьерную пленку монтируют на стропилы строго горизонтально, и начинать необходимо от свеса крыши. Крепление выполняются при помощи специальных скоб с нахлестом 15 см. Для проветривания лучше сделать зазор 2-3 см между утеплителем и гидробарьером.

По гидроизоляцию с внутренне стороны необходимо уложить теплоизоляционные листы, а после этого пароизоляцию. Затем все крепятся вентиляционными рейками.

После этого переходим к монтажу на обрешетку непосредственно профнастил, что позволит конструкции быть прочной и надежной. Необходимые требования по монтажу предоставляются производителем материала. Следуя которым, вы обезопасите свою крышу от конденсата, теплопотерь или нарушения вентиляции.

Уложив гидроизоляцию, переходим на обрешетку. Лучше всего брусок брать с размером 5 х 5 см, 3 х 10 см или 3х7 см. Лучше всего держать шаг стропил от 90 до 120 см.

Теперь переходим к монтажу специальной торцевой доски непосредственно над обрешеткой. Высота торцевой доски должна соответствовать высоте профиля. Далее переходим к монтажу настила из досок, который делаем под планки установленного разжелобка. Нахлест следует держать примерно 20 см.

4. Крепление листов металлопрофиля к крыше.

Теперь необходимо начинать монтаж нашего профиля с края крыши. Листы необходимо закреплять на бруски деревянные внахл ест и прикреплять саморезами с защитными резиновыми уплотнителями.

Устанавливаем карнизную планку, прикрепляя ее саморезами. Далее вставляем уплотнитель профилеобразный между кровельного листа и карнизной планки.

Непосредственно в нижней части скоса необходимо разместить нижнюю часть профнастила, где располагается специальная водосточная канавка. В процессе работы кровельные листы правильней всего выравнивать непосредственно по стыку.

Следуйте данным рекомендациям, выполняйте все размеры правильно, и тогда ваша крыша прослужит долго и будет радовать вас своей красотой и практичностью.

Монтаж металлопрофиля на крышу видео:

Источники: http://masterprofnastila.ru/kreplenie/svoimi-rukami-metalloprofilya.html, http://stylekrov.ru/obreshetka-pod-metalloprofil.html, http://o-builder.ru/montazh-metalloprofilya-na-kryshu/
