Как правильно вставить карту триколор в модуль

CAM-модули CI+. Настройка и подключение к телевизору.

CAM-модули CI+. Настройка и подключение к телевизору.

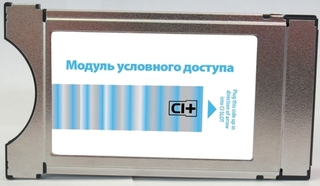

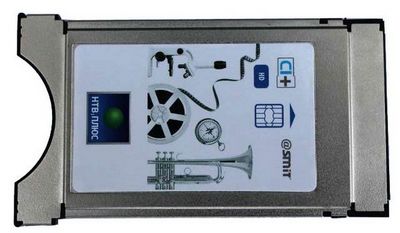

CAM-модуль или модуль условного доступа предназначен для просмотра закодированных спутниковых или кабельных каналов. Он вставляется CI-слот телевизора или ресивера и раскодирует каналы предназначенные для платного просмотра. Некоторые ресиверы, например Skyway Classic 4. имеет два CI+ слота, что позволяет смотреть одновременно платные каналы двух разных операторов (например Триколор и НТВ+). Сегодня многие телевизоры оснащены тюнером для приёма спутникового сигнала и имеют слот под CAM-модуль. Однако, для просмотра закодированных каналов операторов Триколор и НТВ+ тюнер и слот должны отвечать следующим характеристикам: тюнер должен поддерживать формат DVB-S2, а слот формат CI+. Несмотря на то, что большинство марок телевизоров соответствуют этим требованиям, перед покупкой необходимо внимательно изучить технические характеристики.

Так как модули являются довольно новой разработкой, многие люди сталкиваются с трудностями при начальной настройке и эксплуатации CAM-модулей.

Начать хочется с того, что установка модулей на телевизоры разных производителей, различается и иногда очень серьёзно. Самым простым и лояльным к модулем показала себя фирма LG. Здесь достаточно вставить модуль в телевизор. Выбрать в меню спутниковую антенну и поиск каналов определённого оператора (Триколор или НТВ) и он автоматически и корректно найдёт каналы выбранного оператора.

А вот самыми проблемными с точки зрения настройки являются телевизоры марки Sony и Thomson. В них необходимо вручную добавлять название спутника (напомним, что спутник операторов НТВ-Плюс и Триколор называется Eutelsat W4 или Eutelsat 36E), а так же добавить параметры транспондеров (чвстоты: 12226 для Триколора и 12322 для НТВ+) и частоты гетеродина конвертера для обоих операторов: верхняя и нижняя частота - 10750. Затем нужно выбрать «поиск по сети», и телевизор найдёт все каналы данного оператора. Если в меню нет пункта «сетевой поиск», то все транспордеры придётся добавлять вручную. Полный список транспордеров есть на сайте оператора.

Теперь рассмотрим наиболее часто встречающиеся проблемы и ошибки при работе с CAM-модулем. Первая и наиболее часто встречающаяся проблема возникает при начальной инициализации модуля телевизором. Когда такое происходит, телевизор видит модуль, в меню отображается вся информация о модуле и карте, однако, при включение канала пишет ошибку (код ошибки и пояснение разное у разных фирм и моделей телевизоров). В такой ситуации нужно действовать следующим образом: выключить и включить телевизор. После включения телевизора вновь начнётся проверка прав доступа между телевизором и модулем. В большинстве случаев такой метод более чем эффективен. Однако, в некоторых случаях, например, после перепада напряжения в сети или резкого отключения электричества, могут сбиться настройки самого модуля. Тогда проверка прав доступа не будет осуществлена до тех пор, пока настройки CAM-модуля не будут сброшены на заводские через меню телевизора.

Теперь что касается проблем связанных с программным обеспечением модулей и телевизоров. Проблемы некорректной работы с модулями обычно встречаются на телевизорах ранних моделей. Но эти проблемы, к счастью, часто получатеся устранить установкой свежего ПО для вашего телевизора. Что касается обновления ПО модуля, то оно происходит только со спутника. В модулях НТВ+ обновление можно включить принудительно, просто выбрав необходимый пункт в меню. В модулях доступа Триколор-ТВ обновление со спутника транслируют ограниченное количество времени (1-2 месяца), если за это время вы не успели обновить ПО вам придётся ждать следующего.

Несмотря на простоту конструкции CAM-модуль нельзя сгибать, разбирать и темболее не рекомендуется перепрограмировать модуль, за исключением официального ПО оператора. Так же нужно оберегать модуль от влаги, а если модуль надолго вытаскиваете из телевизора, следить, чтобы его разъём не засорялся.

Несмотря на сложность первоначальной настройки, CAM-модули являются идеальной альтернативой спутниковым ресиверам. Благодаря простой конструкции, они более надёжны чем ресивер, им не нужны розетка, пульт и они не занимают место.

Важно! Так как Триколор и НТВ+ используют различные кодировки (НТВ+ использует Viaccess, а Триколор DRE-crypt) следовательно и модули НТВ не подходят к картам Триколор и наоборот.

Данная статья поможет вам подключить спутниковое телевидение к телевизору.

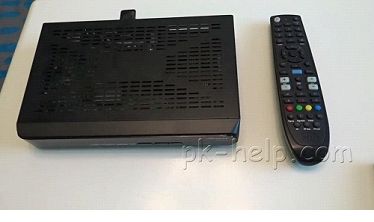

Существует два способа это сделать. Первый, с помощью спутникового ресивера, моделей которых на сегодняшний очень много.

Спутниковая тарелка подключается к ресиверу, а уже от него с помощью HDMI кабеля или тюльпанов к телевизору.

Плюс этого способа в том, что можно подключить любой телевизор. Главное просто подобрать кабель, который подойдет к телевизору.

Также с его помощью можно выходить в интернет, то есть пользоваться SMART TV.

Минус заключается в том, что придется использовать два пульта (один от ресивера и один от телевизора), а это создает определенные неудобства.

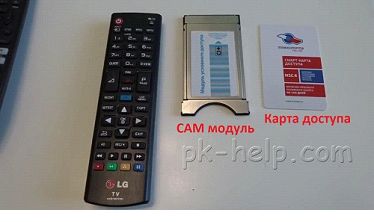

Второй способ подключения, с помощью CAM модуля и карты доступа.

Главный недостаток заключается в том, что далеко не все телевизоры можно подключить.

Телевизор должен иметь соответствующий разъем, и только современные телевизоры его имеют.

Но если же у вас новый телевизор, то это позволит вам получить спутниковое телевидение без покупки ресивера.

Также для просмотра телеканалов используется только пульт от телевизора.

Теперь перейдем к подключению и настройке.

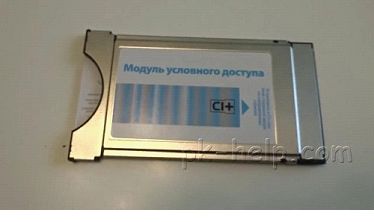

Для начала нужно вставить карту в САМ модуль. Для этого возьмите его лицевой стороной вверх, а карту чипом вверх, как показано на рисунке:

Аккуратно вставьте карту в модуль, чтобы она зашла ровно. Сильно давить не нужно.

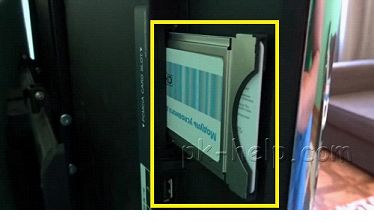

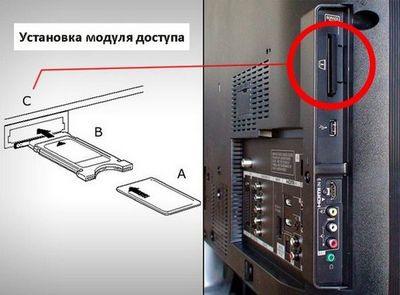

Выключаем телевизор и вставляем САМ модуль в соответствующий разъем на задней панели. Модуль нужно вставлять лицевой стороной к стенке.

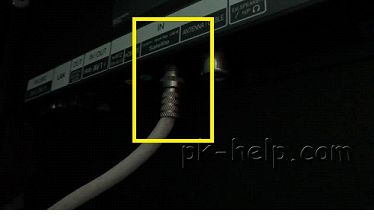

Также подключаете спутниковую тарелку в специальный разъем.

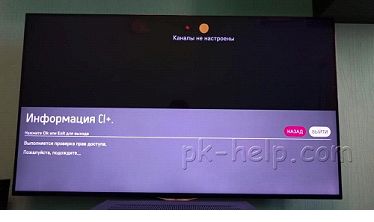

Далее включаем телевизор. Если телевизор увидел карту, то начнется проверка прав доступа. Это может занять немного времени.

Далее должна появиться надпись, что проверка прошла успешно и можно приступать к настройке каналов.

Если у вас обычный пульт, то нажимаете кнопку «Setting». Если же пульт magic remote, то кнопку «Input» и выбираете символ настроек. Попадаем в меню быстрых настроек.

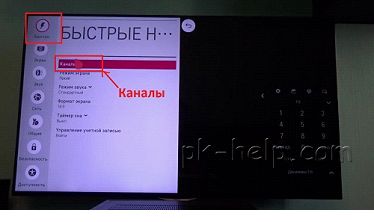

В нем выбираете «Каналы».

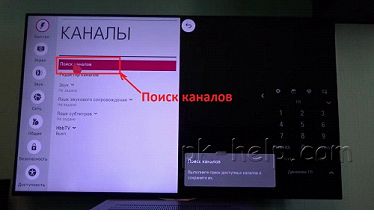

Далее «Поиск каналов».

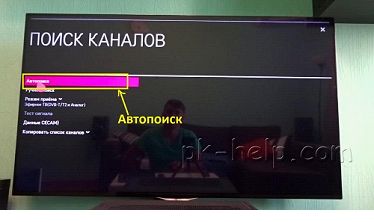

Затем заходим в «Автопоиск».

Но если вы хотите убедиться, что карта подключена, то нужно зайти в пункт «CI(САМ)», далее «Информация» и там, на названии карты, которую вы купили.

В нем должна быть разная информация о вашей карте.

В меню автопоиска ставим галочку напротив «Спутник». И жмем «Далее».

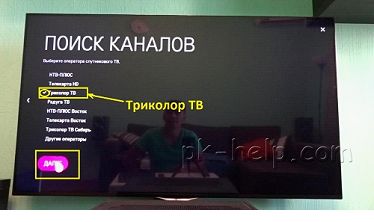

Выбираем оператора вашей карты. В данном случае «Триколор», «Далее».

В следующем меню можно настроить спутник вручную, но для основных операторов настройки устанавливаются автоматически. Снова жмем «Далее».

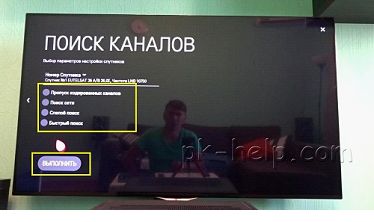

Далее идет меню настройки параметров. Для обычного поиска снимаем все галочки и жмем «Выполнить».

Начинается поиск каналов. Он может занять несколько минут.

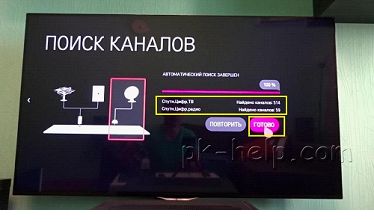

После завершения в окне покажет, сколько нашло каналов и радио.

Жмем «Готово» и наслаждаемся спутниковым ТВ.

Видео обзор можно посмотреть по ссылке

Источник: http://tvsat38.ru/index.php/obzory/980-980

Купить модуль условного доступа ТриколорТВ

Модуль позволяет смотреть триколор без ресивера.

Подходит к телевтзорам с поддержкой стандарта DVD S-2.

Модуль устанавливается в телевизор, антенна подключается непосредственно к телевизору и все можно смотреть триколор тв.

  • MPEG-4 AVC (стандарт) Видео декодер
  • Поддерживает FullD1 уровень 3 Main Profile (основной уровень)
  • MPEG-4 H.264 декодер с поддержкой аппаратного ускорителя для оптимизации сложных операций
  • Plug and Play
  • DVB Common interface standard (общий интерфейс) и совместим с PCMCIA ISO/IEC EN50221 стандартом
  • Совместим с DVB CI low (низкого) уровня MMI
  • Удобный и иерархический интерфейс OSD ( картинка в картинке)
  • Условный доступ для стандарта MPEG-2 / 4 платного телевидения
  • Проверка уникального защитного идентификатора подлинности (ID)
  • Смарт карта: совместима с стандартом full ISO 7816-3 (T=0)
  • Уникальные собственные H/W дискремблеры

Модуль Триколор ТВ

На сегодняшний день жителям России доступны несколько систем цифрового телевещания. Одной из самых популярных среди них является Триколор ТВ. Достоинство этой системы телевидения вполне очевидны. Во-первых, оно доступно как в городах, так и в небольших населенных пунктах, где часто нет спутникового телевидения. Во-вторых, за небольшую абонентскую плату можно получить доступ к огромному количеству разнообразных каналов. А главное – подключить это телевидение относительно нетрудно. Сделать это можно двумя путями.

Раньше для подключения к Триколору обычно использовался ресивер. Но сегодня можно обойтись и без него. Достаточно приобрести модуль Триколор ТВ. Он позволяет смотреть те же самые каналы без покупки ресивера.

В наши дни этот способ становится все более популярным. И это вполне объяснимо. Модуль Триколор имеет вполне доступную стоимость и при этом открывает перед пользователем огромные возможности для просмотра ТВ.

Как подключить модуль доступа

Стоит отметить, что модуль Триколор можно установить не на каждый телевизор. Он предназначен для аппаратов, оснащенных встроенным спутниковым ресивером. Большинство современных моделей имеют его. Но если Вы планируете приобрести модуль Триколор ТВ, уточните вопрос о его наличии у продавца.

Помимо встроенного ресивера, Ваш телевизор должен поддерживать стандарт DVB-S2. Не стоит путать его со стандартом DVB-T2, поскольку между ними есть ряд важных отличий. Как правило, информацию о поддержке того или иного стандарта можно найти непосредственно на корпусе телевизора.

Помимо всего перечисленного, для приема телевизионного сигнала Вам потребуется антенна Триколор ТВ. Перед установкой модуля ее необходимо настроить.

Если Ваш телевизор соответствует всем вышеперечисленным требованиям, Вы легко можете установить на него модуль Триколор ТВ. Это будет выгодно не только потому, что таким образом Вы избавите себя от необходимости приобретения ресивера. Вместе с тем, Вам не понадобится и дополнительный соединительный шнур. К тому же, переключать каналы Вы сможете с помощью обыкновенного пульта дистанционного управления, который подходит к Вашему телевизору.

В нашей компании Вы всегда можете приобрести модуль Триколор ТВ. При желании мы доставим его к Вам домой, установим и настроим. А Вам останется наслаждаться просмотром любых каналов на свой вкус.

# С телевизором LG все отлично заработало, настроил все за 10 мин, был затык небольшой но ребята из магазина подсказали, модуль надо вставлять при выключенном телевизоре:)
В остальном все ок, доволен как слон, телек на стене и никаких полок.

05 Апреля в 03:47

# С телевизором Sony настоящий ад, настраиваться не хотел не в какую, 2,5 часа с ним помучался.
Оказалось частота конвертора была выставлена неправильно, правильно 10750 на 10750.
Сейчас работает без вопросов, чего хотел получил, один пульт и никаких тумбочек.

06 Апреля в 15:21

# Николай,если не затруднит,скиньте пошагово как настраивали ,свой телевизор ,или копию уже готовых файлов.Заранее спасибо.Телевизор Sony55W905.Адрес sonymulti@mail.ru

12 Мая в 08:02

# модуль позволяет не использовать ресивер и это во многом упращает. Многие ресиверы достаточно хрупкие, и в данном случае какая-топ оломка вообще исключена. Я купил в комплекте с телевизормо LG, все подошло иделаьно, бустро настроил, все отличнол работает, сигнал идет без перебоев. читал, что у некоторых ресивер лучше принимал чем модуль. У себя такого не обнражул, сбоя сигнала ни разу не было.
