Как правильно вставить микро сд

Правильное обращение с картами для видеорегистраторов

Подавляющее число простых любительских автомобильных видеорегистраторов для полноценной работы нуждаются в наличии карты памяти формата SD или microSD. О самих этих картах достаточно было уже написано ранее .

По поводу выбора карты: достаточно, чтобы она была объёмом не больше допустимого самим видеорегистратором, имела класс не ниже 6 (в отдельных случаях допускается 4, но это особо указывается в инструкции, либо выяснить можно лишь эмпирически). Порою выявляется частный случай несовместимости конкретной модели видеорегистратора и конкретного производителя карты памяти, но это уже можно считать браком устройства, либо производитель должен прямо и чётко указывать рекомендованные им модели карт, с которыми работа гарантирована. Ну и, как обычно, предпочтительнее выбирать карты известных производителей, а не безымянные, но бывает и такое, что карта сомнительного происхождения служит дольше.

Но мало правильно подобрать карту памяти, желательно ещё, чтобы она проработала как можно дольше, а для исправной её работы и исключения повреждений регистратора, нужно соблюдать некоторые меры предосторожности при использовании данных продуктов.

• Первое и самое важное, что стоит запомнить — недопустимо извлекать карточку во время работы устройства. Всегда нужно сначала полностью выключить видеорегистратор и лишь затем вынимать карту из слота. В противном случае при лучшем исходе будет потеряна информация (хотя, конечно, может и обойтись), но можно повредить и карту. Вставлять карту тоже лучше в выключенное устройство.

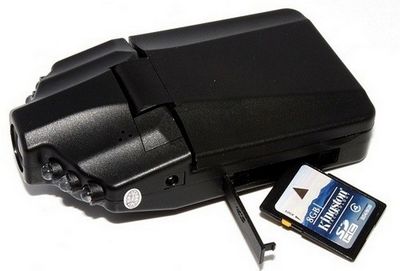

• Хотя это может показаться смешным, но карту нужно вставить в слот правильной стороной, это действительно не всегда соблюдается, тем паче, что и при правильном положении она может входить с усилием, что при отсутствии опыта вызывает сомнения в правильности определения положения. Обычно возле разъёма имеется маркировка, либо необходимые указания есть в инструкции.
• Перед использованием в видеорегистраторе карту памяти лучше всего отформатировать, впрочем сделать это можно с помощью самого регистратора (у большей части из них имеется в меню нужный пункт, а у некоторых моделей при этом на карту переносится полезное для работы программное обеспечение). При замеченных ошибках в работе иногда помогает полное форматирование (с компьютера через кард-ридер).
• На карте памяти, используемой в видеорегистраторе, не должно быть никаких посторонних файлов. Хотя некоторые модели, возможно, будут работать без проблем. При необходимости использовать её для чего-то другого, после этого следует опять её отформатировать. Рекомендуется также просто профилактически её форматировать примерно раз в месяц или два.
• Если формат карты SD (SDHC), у неё скорее всего есть маленький переключатель, который блокирует запись на устройство и переводит его в режим только для чтения. Естественно, что для работы в видеорегистраторе, этот переключатель должен быть в положении «открыто», то есть с разрешением записи на карту.
• Лучше не производить никаких операций с файлами, находящимися на карте памяти, через компьютер. Если есть какие-то функции в самом регистраторе — можно использовать их, а всё остальное делать, скопировав нужные файлы на жёсткий диск компьютера.
• Обращаться с картами памяти следует бережно — они довольно тонкие и не очень прочные. Особенно аккуратно нужно вынимать их из слота. Чаще всего при этом достаточно надавить на видимый краешек карты, после чего отпустить и она сама выскочит из разъёма достаточно, чтобы можно было её ухватить пальцами. Лишний раз лучше её вообще не вынимать — целее будут контакты с обеих сторон.
• Перед тем, как браться за карточку, попробуйте «заземлиться». Так вы исключите воздействие статического напряжения на контакты карты. И постарайтесь вообще не прикасаться к ним.
• Карты памяти не любят воздействия пыли, холода, жары, прямого солнечного света, влаги. Поэтому вынимать их следует быстро, хранить и переносить желательно в чехле и не стоит оставлять на холоде или жаре надолго даже внутри видеорегистратора.

На самом деле всё обстоит не так страшно и сложно как выглядит при полном перечислении всех мелочей, да и даже игнорируя большую часть из них, многие имеют достаточно долго работающие карты. Однако совсем не лишним будет соблюдение хотя бы самых основных требований. Возможно, в какой-то момент, благодаря этому, ваша карта вас не подведёт.

microSD - SD переходник удлинитель

Bonio 17 декабря в 18:03 63,8k

Наверняка, большинству владельцев автомобильных видеорегистраторов приходилось замечать, как неудобно бывает извлекать microSD флеш-карту. Так и в моем случае, без длинного тонкого предмета или длинного ногтя флешку достать просто невозможно. Усугубляет ситуацию ещё и то, что регистратор у меня установлен прямо за зеркалом заднего вида и быстрое снятие его не предусмотренно, и доступ к нему вообще затруднен.
Выход из ситуации я нашел случайно, увидев в китайском интернет-магазине вот такой microSD to SD module. Но конкретно этот переходник слишком короткий, да и ждать больше месяца. Поэтому я решил сделать такой удлинитель сам, что, собственно, и сделал.

Не секрет, что microSD это уменьшенный вариант полноразмерной SD карты с другим разъемом и между собой эти флешки полностью совместимы. Поэтому, для возможности применения полноразмерных SD карт я буду делать microSD to SD переходник удлинитель, тем более, что подходящая SD карта у меня уже имеется. MicroSD в SD разъем вставить проще, с помощью стандартного переходника. Таким образом можно будет использовать и microSD, и SD флешки.

Схема переходника представлена ниже в виде таблицы с номерами контактов microSD и SD, которые необходимо соединить. Между контактами 4 и 3, 6 со стороны SD не лишним будет так же установить керамический конденсатор емкостью от 0,1µF.

Удлинитель состоит из microSD штекера, который будет вставляться в слот вместо флешки, flat flex кабеля и платы с разъемом под полноразмерную SD флешку. Штекер и плата выполнены методом ЛУТ на двухстороннем стеклотекстолите толщиной 1мм.
Самая сложная часть удлинителя — microSD штекер. Для его изготовления необходимо запастись штангенциркулем и плоским надфилем. Важно выдержать размер, ровно 11x15мм.
Через пол часа работы напильником должны получиться вот такие штекерочки (нужен один). На данном этапе необходимо проконтролировать, чтобы штекер легко вставлялся и вытаскивался в слот вместо флешки.

Припаиваем flat flex кабель к штекеру. Расстояние между дорожками в кабеле — 1мм. Припоя должно быть минимум, чтобы не допустить образование бугров. Штекер должен оставаться плоским.

Подкладываем между платой и кабелем кусочек двухстороннего скотча и проклеиваем конструкцию с обоих сторон скотчем. Скотчем надо заклеить также дорожки, кроме контактных площадок.

Другим концом припаиваем кабель к подготовленной плате с SD разъемом. Конденсатор smd напаян прямо на контакты разъема, для экономии места.

Открытые участки дорожек заклеиваем изолентой (не синей).

Между платой и кабелем предварительно положив так же кусочек двухстороннего скотча.

Запаковываем в термоусадку.

Видеорегистратор с полноразмерной SD флеш картой, все успешно работает.

В машине я закинул разъем с флешкой за козырек и теперь очень удобно и быстро могу оперативно её оттуда извлечь. Плюс мне теперь не придется покупать ещё одну флешку, и валявшаяся без дела SD карта нашла себе применение.
Проект в Sprint Layout 6.0 с рисунками microSD адаптера и платой под SD можно взять тут .
Спасибо за внимание.

Источник: http://m.geektimes.ru/post/258286/

Форматирование карт памяти SD и microSD: зачем это нужно и как это сделать?

К арты памяти SD и microSD

Карты памяти SD сегодня широко используются в цифровой технике и электронике. Это универсальный съемный накопитель информации размером в 24×32×2,1 мм для фотоаппаратов, видеокамер, видеорегистраторов, GPS-навигаторов, MP3- и медиаплееров, планшетов и прочей портативной техники.

MicroSD – это более чем вдвое уменьшенный в размерах вариант карты SD, а именно #8212; 11x15x1 мм. Карты памяти MicroSD по большей части используются в мобильных устройствах, но возможность их использования в прочих цифровых устройствах сегодня можно встретить довольно-таки часто, особенно в последних моделях производителей. В комплект поставки карт MicroSD, как правило, входит переходник «microSD-SD» #8212; адаптер, который позволяет вставить MicroSD в любой слот для карт SD. Некоторые модели картридеров – устройств для чтения карт SD – предусматривают возможность подсоединения карты MicroSD без переходника «microSD-SD».

Зачем может понадобиться форматирование карт SD и microSD?

В процессе использования карт SD и MicroSD пользователи различных устройств могут столкнуться с необходимостью их форматирования – например, когда необходимо оперативно удалить все имеющиеся на карте данные или в случае повреждения файловой системы карты, когда компьютерное или мобильное устройство не может ее увидеть и сообщает о необходимости форматирования накопителя.

С помощью какого устройства лучше всего проводить форматирование карт SD и microSD?

Безусловно, обычный ПК – самое надежное устройство, с помощью которого можно проводить любые операции с различными портативными устройствами, используя специальный софт. Но для подключения карт SD и microSD к ПК необходим упомянутый выше картридер, который станет промежуточным звеном между картой и ПК, и последний увидит его как подключенное устройство, как это он делает с обычной флешкой.

Чтобы не приобретать дополнительно картридер для подключения карт SD и microSD к ПК, необходимо изучить возможности портативного устройства – возможно, что процесс форматирования карты можно будет осуществить с его помощью. Например, если карта SD и microSD используется в планшете или смартфоне, в зависимости от операционной системы функцию форматирования можно осуществить посредством специального приложения или файлового менеджера с поддержкой такой функции.

Если в портативном устройстве функция форматирования накопителей не реализована, естественно, решать этот вопрос придется с помощью ПК и картридера.

Типы картридеров

Прежде, чем приступить к рассмотрению самого процесса форматирования карт SD и microSD, несколько слов о типах картридеров.

Встроенные картридеры – как видим из названия, этот тип интегрируется в сборку компьютерного устройства. Очень многие современные функциональные модели ноутбуков и компьютеров–моноблоков в своей сборке содержат картридер. Потому не лишним будет внимательно осмотреть компьютер на предмет наличия соответствующего порта для подключения карт SD. Как правило, на ПК такой порт можно обнаружить в 2,5 дюймовом отсеке, где ранее производители устанавливали флоппи-дисковод для дискет.

Внешние картридеры – опять же, название этого типа говорит о том, что это отдельное устройство, которое можно подключить к ПК, как правило, через USB-порт. Благо, внешние картридеры – это дешевые устройства, их китайские недорогие модели можно приобрести в любой точке продажи компьютерной или мобильной техники.

Форматирование карт SD

Теперь, собственно, о самом процессе форматирования карт SD.

Вставьте карту SD во встроенный или внешний картридер, последний, кстати, не забудьте подключить к компьютеру по USB-кабелю. Дождитесь, когда компьютер определит эту карту SD, как правило, это происходит за несколько секунд, и об этом появится системное уведомление в трее. Теперь карту SD можно увидеть в качестве отдельного раздела в меню «Мой компьютер» («Этот компьютер» #8212; аналог этого меню в Windows 8).

Карты SD определяются и отображаются компьютером точно также, как и обычные флешки. И для форматирования карты SD, точно также как и для флешки, необходимо вызвать на ней правой клавишей мышки контекстное меню, и далее выбрать функцию «Форматировать». Далее откроется окошко с некоторыми настройками форматирования. Процесс форматирования карт SD в большинстве случаев не требует каких-либо особых настроек, можно смело использовать опции по умолчанию. Для старта процесса форматирования карты SD нужно нажать кнопку «Начать» и дождаться окончания процесса.

Пожалуй, единственная настройка, на которую можно обратить внимание, и которая в некоторых случаях может пригодиться – это опция «Быстрое форматирование». Так, при включенной этой опции процесс форматирования карты SD будет проходить быстро. Если эта функция отключена, все данные карты будут удаляться физически с полной перезаписью, следовательно, процесс может затянуться на долгое время. При полном форматировании карты ее данные в дальнейшем нельзя будет восстановить специальным софтом для восстановления данных. По сути, полное форматирование карты имеет смысл в достаточно редких ситуациях, связанных, как правило, с опасениями утечки конфиденциальных данных. Во всех остальных случаях можно смело применять «Быстрое форматирование».

Форматирование карт microSD

Форматирование карт microSD проводится также, как и в случае с обычными картами SD. Это можно сделать как с помощью компьютера, при этом потребуется переходник «microSD-SD», так и с помощью любого портативного устройства, поддерживающего работу microSD.

Источник: http://www.white-windows.ru/formatirovanie-kart-pamyati-sd-i-microsd-zachem-eto-nuzhno-i-kak-eto-sdelat/
