Как правильно вставить шлейф клавиатуры на ноутбуке

Разборка ноутбука! Результат самостоятельного разбора.

Принесли мне ноутбук с диагнозом, выключается каждые 15 – 20 минут после включения. Пообщавшись с клиентом, выяснилось одно интересное обстоятельство.

Оказалось, что клиент пытался самостоятельно решить проблему путем чистки ноутбука от пыли. Пыль он убрал, но только с материнской платы. Систему охлаждения он тоже снимал, но не разбирал, зачем снимал непонятно.

Естественно для этого ему пришлось разобрать ноутбук, и этими действиями он его можно сказать угробил.

Много говорить смысла не вижу, покажу некоторые фотографии, которые я сделать по ходу разборки этого ноутбука. Сказать честно я был, мягко говоря «в шоке» от того, как над ним поиздевались.

Важно! Этим постом я не пытаюсь осудить хозяина ноутбука, мы все люди и каждому из нас свойственно ошибаться и совершать необдуманные поступки, последствие которых весьма печальны. Я хочу показать результат разборки ноутбука, без базовых знаний и возможно кто-то научиться на чужих ошибках.

Неудачно разобранный ноутбук.

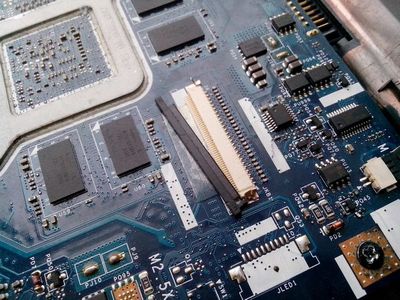

Разъем, куда подключается шлейф от клавиатуры, больше непригоден. Так как, шлейф не извлекался, а скорее всего. был выдран из разъёма, так, что даже зажим был сломан. Теперь не представляется возможным подключить клавиатуру, шлейф не держится в своём месте.

Разобрав ноутбук ещё больше, я обнаружил вот такое, что даже комментировать не стоит. Я не знаю, каким образом ставили охлаждение, но то, что кристаллы в целости остались, считаю большим везением.

Следующий момент – это потерянный винт! Ситуация логичная, человек подумал, что один потерянный винтик «Нечего страшного», а то что неровно установленное охлаждение приведёт к перегреву, он конечно не знал. А цифры возле каждого винта, ему не о чем не сказали.

Дальше плата, на которой расположена кнопка включения ноутбука, от неё шлейф не отсоединяется и то, что он на месте, а не выдран с корнями от этой платы, тоже везение.

Везение в том, что шлейф от этой платы выдирался от материнской платы, и тут пострадал только разъем, куда он был вставлен. Точно такая же ситуация как и с клавиатурным разъёмом! Но тут повезло немного больше, шлейф удалось зажать отломленным зажимом и ноутбук можно включать кнопкой, как положено.

Фото не очень удачное, не видно той стороны, с которой обломлен зажим! Так получилось.

К сожалению, я забыл сделать фотографию обратной стороны ноутбука. Его мне принесли без задней крышки, которая скрывает на этой модели HDDи оперативную память.

Жесткий диск был без корзины и просто болтался вставленным в своё место, то есть на весу! То, что SATA на месте. а не выломана с корнями, тоже чудо. Веса жесткого диска мне кажется достаточно, чтобы обломить кусок текстолита, болтаясь на весу.

Мне принесли его и сказали «Постоянно выключается» я исправил. Дальнейшая судьба этого ноутбука мне неизвестна. Завтра приедет хозяин и заберёт его. Он ничего толком и не сказал, будет, продолжать ремонт или нет.

Я почистил охлаждение, заменил термопасту, поставил «Windows 8.1» для этого мне пришлось вставлять его HDD в свой ноутбук, так как на этом клавиатура не работает. Хозяин уже купил USB клавиатуру. видимо это сигнал к тому, что ноутбук останется в печальном состоянии.

Ноутбук не мой, но мне его очень жаль, есть люди, которые котят бездомных, жалеют, а я вот к компьютерам так отношусь, как те люди к котятам. ) ) ) ) )

-12-13 Комментарии: 12 Посмотров: 4422

Интересное на блоге


Как меня хотели развести на Mail.ru, Переписка прилагается!


Перевод текста из Кириллицы в Латиницу


Разблокировал модем от MTC, теперь с МегаФон-а!

Как правильно заменить клавиатуру на ноутбуке

Приветствую всех читателей блога. Замена клавиатуры на ноутбуке — не такое уж непростое дело. Во многих аппаратах, например, в линии Acer Aspire клавиатуру удерживают защелки, входящие в корпус. По неаккуратности можно неправильно выполнить чистку ноутбука или просто сломать их.

Однако в некоторых ноутбуках защелки могут отсутствовать. Для того чтобы снять клавиатуру, нужно снять переднюю верхнюю панель над клавиатурой.

  1. Замена клавиатуры на ноутбуке

1

2 Замена клавиатуры на ноутбуке

Клавиатура для ноутбука (даже ноутбука Dell Inspiron 5721 ) снимается следующим образом. 1) Отверткой задвинуть верхнюю левую защелку, после чего слегка поднять край клавиатуры, для чего можно поддеть ее иголкой или осторожно потянуть за клавишу Esc 2) Чуть приподнять край иголкой и вдавить вторую защелку

3) Переместить иголку на место второй защелки и слегка приподнять

4) По освобождении третьей защелки можно придержать рукой клавиатуру 5) Освободить четвертую защелку, вытянуть клавиатуру 6) Так как клавиатура подключается к ноутбуку с помощью шлейфа (как у ноутбука Dell Inspiron 3721 ), нужно вытащить его, повернув вверх черную рамку.

Теперь можно чистить клавиатуру или поставить на место новую. Для подключения новой клавиатуры в обратной последовательности повторяем все действия. Перед окончательной сборкой ноутбука, проверьте что клавиатура работает исправно, особенно если дело вы имеете с ноутбуком Dell Inspiron 3521. Если клавиатура в этом процессе чуть прогибается, исправить это можно, подложив под нее тонкую салфетку.

Источник: http://entercomputers.ru/noutbuki/kak-pravilno-zamenit-klaviaturu-na-noutbuke.html

Что делать, если сломался шлейф клавиатуры?

С течением времени клавиатура начинает терять свою свежесть, может начать хуже печатать, а иногда совсем перестают работать некоторые кнопки. В этих случаях необходимо провести профилактику или полную замену клавиатуры.

Для этого достаточно сделать некоторый алгоритм действий, чтобы снять клавиатуру. Зависит он от того, какая у вас модель ноутбука. Например, чтобы снять клавиатуру ноутбука Acer Aspire 5920, необходимо снять четыре защелки сверху и две по бокам, после чего, легко поддев клавиатуру, ее можно извлечь из ноутбука. При этом возникает одна сложность, которая чаще всего приводит к более тяжелым поломкам, – отсоединение шлейфа.

Чтобы сделать все правильно, перед тем как вытягивать шлейф, необходимо аккуратно отодвинуть уплотняющую пластину (фиксатор). После чего шлейф аккуратно извлекается из разъема.

При этом могут возникнуть две поломки, для чего понадобится ремонт шлейфа клавиатуры ноутбука :

  • слом фиксатора или повреждение самого разъема клавиатуры;
  • разрыв шлейфа клавиатуры ноутбука.

Чтобы решить проблему разрыва шлейфа, можно воспользоваться несколькими способами:

  • вновь запаять разорванные контакты
  • аккуратно зачистить разорванные контакты;
  • нанести небольшое количество припоя;
  • спаять разорванные контакты;
  • изолировать их с помощью липкой ленты или лака.
  • использовать альтернативное скрепление
  • зачистить место разрыва;
  • положить подходящую по размеру проволоку;
  • использовать клей “Контактол” (продается в автомобильных магазинах);
  • такое соединение не будет гибким.

Если вы успешно сняли клавиатуру, то для ее очистки необходимо применять специальные средства. Для того чтобы убрать грязь и накопившуюся пыль, лучше всего подойдет малярная кисточка, не удаляемые остатки необходимо выдуть воздухом (желательно не использовать пылесос, т.к. он достаточно мощный). Для того чтобы очистить внешнюю часть клавиатуры, можно использовать немного увлажненную мягкую тряпочку (например, с “Фейри” или спиртом), аккуратно пройдясь по всей клавиатуре.

Влажность должна быть достаточной, чтобы очищать поверхность, но не оставлять разводов. После необходимо протереть поверхность сухой тряпочкой или ватой. После чего клавиатуру можно устанавливать обратно, соблюдая осторожность при подключении шлейфа. После проверки работоспособности, клавиатуру можно установить окончательно, закрепив защелками обратно.

Так же рекомендуем

Источник: http://www.masterna4as.com/chto-delat-esli-slomalsya-shlejf-klaviatury

Источники: http://winkomp.ru/razborka-noutbuka-posledstviya-samostoyatelnogo-razbora, http://entercomputers.ru/noutbuki/kak-pravilno-zamenit-klaviaturu-na-noutbuke.html, http://www.masterna4as.com/chto-delat-esli-slomalsya-shlejf-klaviatury
