Как правильно вставить шпульку

Заправка и регулировка нижней нитки в швейной машине

Чтобы достать шпульный колпачок из машины ПМЗ и вставить в него намотанную шпульку, вращением махового колеса поднимают игловодитель 1 (рис. 17, а) с иглой 2 в верхнее положение и открывают задвижную пластинку.

В машинах ПМЗ шпульный колпачок достают через отверстие, образующееся при открывании задвижной пластинки. Чтобы вынуть шпульный колпачок 3 вместе с находящейся в нем шпулькой, открывают его защелку 4 и, потянув за нее, вытягивают колпачок.

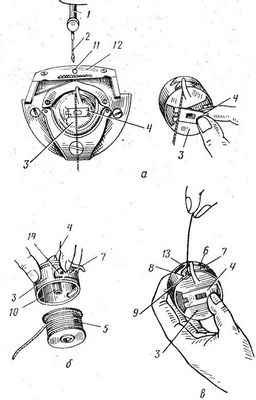

Рис. 17. Заправка нижней нитки в машине ПМЗ: а - челночный комплект и выемка шпульного колпачка со шпулькой из машины; б — освобождение шпульки; в - заправка нижней нитки в шпульный колпачок

Чтобы освободить шпульный колпачок 3 (рис. 17, б) от имеющейся в нем шпульки 5, надо повернуть его открытой стороной вниз и опустить защелку. Это делают над столом, чтобы шпулька не упала на пол. Взамен выпавшей вставляют шпульку с требующимися нитками. Для вкладывания шпульки в левую руку берут шпульный колпачок, а правой вкладывают в него шпульку, нитку от нее заправляют в косую прорезь 6 (рис. 17, б) под пластинчатую пружину 7 натяжения и выводят между ее рожками 8 и 9.

Шпулька в шпульном колпачке должна вращаться от винтика, крепящего пружину натяжения, в сторону ее рожков.

После заправки нижней нитки в шпульный колпачок нужно проверить степень ее натяжения.

Рис. 18. Определение и регулировка натяжения нижней нитки: а — колпачок не поднимается вместе с ниткой с ладони — натяжение слишком слабое; б — колпачок висит на нитке — следует проверить силу натяжения; в - способ проверки силы натяжения; г — регулировка натяжения нижней нитки

Один из способов определения степени натяжения нижней нитки показан на рис. 18.

Положить шпульный колпачок 1 на левую ладонь и правой рукой потянуть вверх выходящую из него нитку 2. При этом возможны следующие натяжения ниток:

нитка вытягивается легко, а шпульный колпачок (рис. 18, а) неподвижно лежит на ладони — натяжение нитки очень слабое и не годится для шитья;

шпульный колпачок при вытягивании вверх нитки слегка подпрыгивает — натяжение годно для очень тонких мягких тканей (например, крепдешина);

шпульный колпачок (рис. 18, 6) поднимается вместе с ниткой, а потом под давлением собственной тяжести медленно сползает вниз по нитке — натяжение годно для шитья средних тканей (ситца, сатина, полотна);

шпульный колпачок (рис. 18, в) сам не опускается, а требует для этого, легкого нажима на него пальцами,— натяжение годно для более толстых и плотных тканей;

для продвижения шпульного колпачка по нитке требуется значительное усилие — натяжение очень тугое и также непригодно для шитья (будет обрываться нижняя нитка).

Чтобы ослабить натяжение нижней нитки, надо винт 3 (рис. 18, г) пружины 4 натяжения повернуть влево против часовой стрелки; для усиления натяжения нижней нитки этот винт поворачивают вправо, т. е. по ходу часовой стрелки.

Рис. 19. Вставка шпульного колпачка со шпулькой в машину

Длина свободной части нитки от шпульного колпачка до конца должна быть не менее 7—8 см.

Для вставки в машину шпульного колпачка (рис. 19) его берут за защелку 1, надевают на центровую шпильку 2 челнока, следя за тем, чтобы установочный палец 3 колпачка вошел в паз 5 накладной пластинки 6 на корпусе хода. Опустив защелку, нажимают на шпульный колпачок до щелчка, т. е, до запирания колпачка на центровой шпильке. Нитка из шпульного колпачка через его игольное отверстие 13 (рис. 17, в) будет вытянута в начале шитья.

В машине «Веритас» шпульный колпачок вынимают и вставляют снизу через специально вырезанное в кожухе 1 (рис. 20, а) рабочего стола отверстие 2.

Центровую шпильку челнока, на которую надевается шпульный колпачок, можно видеть, открыв задвижную, пластинку.

Чтобы шпулька выпала из шпульного колпачка, его повертывают открытой стороной вниз и отпускают защелку 4 (см. рис. 17, б). Вставив шпульку с требуемыми нитками в шпульный колпачок, проводят нитку через косую прорезь 3 (рис. 20, в), под пружину 4 натяжения, между рожками 5 и 6 и продевают через отверстие 7 в паз 8 шпульного колпачка.

При вкладывании шпульного колпачка в машину его держат пазом 8 (рис. 20, б) вверх и вставляют до щелчка.

Рис. 20. Заправка нижней нитки в машине «Веритас»: а — общий вид машины с отверстием в кожухе для выемки шпульного колпачка; б — выемка колпачка; в — шпульный колпачок с заправленной ниткой

Для заправки нижней нитки в машине «Тула» нужно шпульку 1 (рис. 21, а) с намотанной ниткой вставить в шпульный колпачок 2, провести нитку через косую прорезь 3, под пружину натяжения 4, между рожками 5 пружины натяжения и обязательно продеть через отверстие 6 бородки корпуса шпульного колпачка.

Рис. 21. Заправка нижней нитки в машине «Тула»: а — шпульный колпачок; б - выемка колпачка со. шпулькой; в — вкладывание колпачка со шпулькой; г — подъем стойки держателя

Чтобы вставить шпульный колпачок (со шпулькой) в машину, надо открыть. или снять задвижную пластинку 11 (рис. 21, б) и нажать на пружину 7, которая откинет стойку 8 держателя, а затем положить на нее шпульный колпачок 2 (рис. 21, в) шпулькой вверх так, чтобы держатель 9 вошел в паз 10 (рис. 21, а, в) шпульного колпачка.

Подведя большой палец правой руки под стойку 8 (рис. 21, 6) держателя, поднимают ее.

Во время подъема стойки надо следить, чтобы держатель 9 не вышел из паза 10 (рис. 21, а, б) шпульного колпачка, т. е. чтобы шпульный колпачок не сдвинулся вправо или влево от своего центрального положения. Для этого слегка придерживают левой рукой нитку, выходящую из шпульного колпачка. Стойку 8 (рис. 21, г) держателя поднимают до щелчка. Вставив шпульный колпачок в машину, закрывают задвижную пластинку 11, следя за тем, чтобы не защемить нижнюю нитку.

1. Поставить машину на рабочий ход и поднять иглу в верхнее положение.

2. Поставить катушку с нитками на катушечный стержень и пропустить нитку через прорезь нитенаправителя.

3. Завести нитку между шайбами регулятора натяжения верхней нитки, потянув ее за оба конца вверх, а затем в петлю компенсационной пружины.

4. Вдеть нитку в ушко рычага нитепритягивателя и завести ее за крючок нитепритягивателя на фронтовой доске и за крючок нитенаправителя на иглодержателе.

5. Вставить нитку в ушко иглы со стороны нитенаправителя, оставив свободный конец нитки длиной 10-15 см.

Устройство шпульного колпачка

Шпульный колпачок предназначен для заправки нижней нитки в челночное устройство и для регулирования ее натяжения.

2. Заправить нитку под пружину натяжения нитки шпульного колпачка (б), оставив конец длиной 10-15 см.

3. Вставить шпульный колпачок в челночное устройство (в, г). Палец шпульного колпачка должен войти в прорезь челночного устройства. Если при этом послышался щелчок, то, значит, колпачок со шпулькой установлен правильно.

4. Закрыть задвижную пластину и вывести нижнюю нитку наверх через отверстие игольной пластины (д).

5. Концы обеих ниток завести назад, под лапку (е).

Подготовка швейной машины к работе и выполнение строчки

Запомните: Крутить маховое колесо только на себя, а рукоятку ручного привода - от себя.

Подготовка машины к работе

Подготовка машины к работе

Правила выполнения машинных работ

Перед выполением машинных работ проверить, не остались ли в изделии иголки или булавки.

2. Все строчки, кроме отделочных, выполняются нитками в цвет ткани. Отделку (тесьму, кружево, аппликацию) выполняют в цвет отделки.

3. Ширина шва должна соответствовать размерам, указанным в технологических картах на изготовление швейных изделий.

4. При выполнении машинной строчки припуски на шов располагается справа от иглы, а деталь изделия - слева (рисунок).

5. Концы строчек закрепляются обратным ходом машины (длина закрепки 7-10мм) или завязываются узелком.

6. При работе ткань нельзя тянуть или подталкивать, рука лежит на ткани и направляет движение строчки.

7. Номер ниток и машинных игл должны соответствовать толщине ткани.

Источник: http://sites.google.com/site/tehnologiav5klasse/rabota-na-svejnoj-masine/svejnaa-masina-s-rucnym-privodom

Как вставить шпульку

Имея швейную машинку, можно воплощать в жизни самые разнообразные идеи и фантазии, шить и ремонтировать предметы одежды и интерьера, создавать аксессуары, и многое другое – но шитье на машинке возможно только в том случае, когда она укомплектована всеми необходимыми деталями, и если вы умеете их правильно устанавливать. Перед тем, как начинать шить что-либо, в швейную машинку нужно заправить не только верхнюю, но и нижнюю нить, которая наматывается на шпульку .

Инструкция

Вставить шпульку в швейную машину очень просто. Для начала заправьте в машинку верхнюю нить - возьмите катушку ниток нужного цвета и наденьте ее на стержень. Кончик нити пропустите через нитенаправитель и протяните между пластинами регулятора натяжения нити.

Затем проденьте нить через отверстие нитепритягивателя. Продев нить сквозь последнюю петлю, ослабьте ее и срежьте кончик под углом острыми ножницами. Затем аккуратно заведите кончик нити в ушко швейной иглы со стороны наружного длинного желобка. С противоположной стороны иглы вытяните нить и уведите ее назад, протянув под прижимной лапкой.

Теперь настал момент для заправки нижней нити. Возьмите шпульку и намотайте на нее нить вручную, или с помощью механической моталки. Возьмите шпульку так, чтобы кончик нити был направлен по кругу слева направо, и в таком положении вставьте ее в шпульный колпачок.

Направление нити в шпульке должно соответствовать направлению прорези в шпульном колпачке. Вытяните кончик нити из прорези, а затем возьмите колпачок и вставьте в нужное место в нижней части швейной машинки. Если вы услышите щелчок, значит, шпулька установлена верно.

Несколько раз проверните на себя маховое колесо, придерживая кончик верхней нити. После того, как игла один раз опустится и поднимется, потяните за кончик верхней нити и вытяните вместе с ним кончик нижней нити из шпульки. Обе нити вытяните назад и заведите под прижимную лапку.

Источник: http://neprostoguru.ru/hobbi-i-razvlechenija/drugoe-7/29598-kak-vstavit-shpulku.html

Источники: http://make-1.ru/1s/2_mashina_11.php, http://sites.google.com/site/tehnologiav5klasse/rabota-na-svejnoj-masine/svejnaa-masina-s-rucnym-privodom, http://neprostoguru.ru/hobbi-i-razvlechenija/drugoe-7/29598-kak-vstavit-shpulku.html
