Правильно вставить кассовую ленту

Касби 02К, заправляем кассовую ленту.

Несмотря на простоту конструкции принтера, был прецедент, когда специалист службы поддержки не смог по телефону объяснить оператору ККМ, как заправить кассовую ленту в ККМ Касби 02К. Поэтому этот материал и появился.

Внимание! Процесс заправки кассовой ленты рассмотрен только для принтера нового образца (пластикового). Старый принтер (железный) рассмотрен не будет, по причине не актуальности принтера.

Шаг №1. Открываем крышку принтерного отсека.

На передней части крышки принтерного отсека, есть задвижка, которая блокирует возможность непреднамеренного открытия. В положении ближе к кассиру – защелка закрыта, в положении по направлению треугольной стрелки, задвижка открыта. Для открытия задвижки, необходимо сдвинуть ползунок по направлению стрелки, при этом давить на ползунок вниз, не рекомендуется, крепление задвижки довольно хлипкое и легко выламывается. Возникает ситуация, ползунок заклинивает, из- за ранее пролитого кофе, чая, колы и т.п. Аккуратно, но с усилием сдвигаем, ползунок из накипи, при этом стараясь не прикладывать вертикальных усилий, после открытия крышки, последнюю необходимо промыть теплой мыльной водой и просушить.

Ползунок крышки принтерного отсека в закрытом состоянии

Ползунок крышки принтерного отсека в открытом состоянии

Шаг № 2. Подготавливаем кассовую ленту.

Несмотря на кажущуюся простоту описываемых действий, именно на этом этапе происходит большая часть ошибок, при заправке кассовой ленты в ККМ. В ККМ Касби02К используется термохимическая бумага с одним активным слоем шириной 44 мм, другими словами, термобумага 44мм

Для начала определим рабочий слой кассовой ленты. Для этого необходимо положить термобумагу на ровную гладкую поверхность и резко провести ногтем по обеим сторонам кассовой ленты. Та сторона, на которой останется след от ногтя, это сторона с рабочим слоем, именно на этой стороне осуществляется термопечать. Именно эта сторона после заправки кассовой ленты должна выходить на оператора ККМ.

Пример следа на термобумаге от ногтя. Черная полоса говорит о том, что рабочий слой сверху

Вторая распространенная ошибка при заправке кассовой ленты в ККМ Касби 02К, на этом этапе, является забывчивость оператора, который забывает установить в новый рулон кассовой ленты бобышку. Бобышка играет важную роль в стабильной работе ККМ, поэтому если бобышка случайно утеряна, сделайте ее самостоятельно из подручных средств, карандаша, старой шариковой ручки, стержня от гелиевой ручки.

Внешний вид бобышки, для установки рулона кассовой ленты

Внешний вид бобышки установленной в рулон кассовой ленты

Шаг № 3. Переводим принтер в заправочное положение.

Из всего принтера, для заправки кассовой ленты, необходимо знать расположение рычага прижима термопечатающей головки (ТПГ) и датчика бумаги.

Устройство принтера ККМ Касби02К

Переводим рычаг прижима ТПГ в заправочное положение, при этом ТПГ отжимается от силиконового вала и между ними появляется зазор, достаточный для проталкивания кассовой ленты.

Рычаг прижима ТПГ в рабочем положении

Рычаг прижима ТПГ в заправочном положении

Шаг №4. Заправляем кассовую ленту в принтер.

Тут все просто. Но есть два нюанса. Для удобства заправки, отматываем от рулона кассовой ленты сантиметров 10 бумаги и делаем из нее петлю. При заправке, следует обратить внимание, на прохождение бумаги через прорезь датчика бумаги. Проталкиваем бумагу в принтер по силиконовый валик, при этом рабочий слой термобумаги, должен быть обращен вниз. Как только из под ТПГ выйдет кончик термобумаги, беремся за него и вытаскиваем всю ранее сделанную петлю через принтер, до натяжения рулона, при этом вышедшую из принтера кассовую ленту, не обрываем, она нам еще пригодится.

Петля из кассовой ленты для удобства заправки

Проталкиваем кассовую ленту под валик пока кончик бумаги не появится с обратной стороны

Вытягиваем, ранее сделаннную, петлю сквозь принтер до натяжения кассовойленты

Шаг №4. Устанавливаем крышку принтерного отсека.

Перед установкой крышки принтерного отсека обязательно убедитесь, что рычаг прижима ТПГ переведен в рабочее положение.

Рычаг прижима ТПГ в рабочем положении, бумага заправлена в принтер, можно закрывать крышку принтерного отсека.

Оставленный ранее отрезок кассовой ленты позволяет легко и удобно заправить ленту в прорез крышки принтерного отсека. После того, как крышку принтерного отсека установили на место и заблокировали задвижкой, необходимо за конец бумаги вытянуть возможную петлю из кассовой ленты, образовавшейся между принтером и крышкой принтерного отсека. Бумагу вытягиваем до тех пор, пока не почувствуется усилие торможения от принтера, теперь можно обрывать бумагу об обрезчик.

Устанавливаем крышку принтерного отсека

Устанавливаем крышку принтерного отсека

Шаг №5. Проверяем правильность заправки кассовой ленты.

Некоторые считают этот этап необязательным, но это не так, даже если кассовая лента вышла со следом от ногтя правильно, это еще не значит, что бумага заправлена правильно. Только снятие X отчета, гарантирует правильность процедуры заправки кассовой ленты.

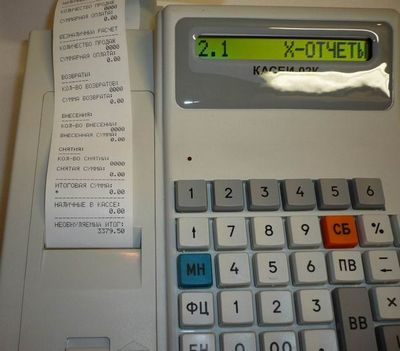

Вышедший Х отчет гарантирует, что кассовая лента заправлена правильно.

Довольно простой механизм заправки кассовой ленты для механика ЦТО, вызывает кучу вопросов у пользователя. Попытка объяснить по телефону процесс заправки кассовой ленты в ККМ ОКА102К, иногда затягивается на недопустимо длительные телефонные переговоры.

Внешний вид ККМ ОКА102К.

Корпус ККМ имеет защитную крышку, довольно неплохо, предохраняющая клавиатуру ККМ от случайных нажатий. Снятие крышки имеет довольно невнятный механизм снятия, а точнее не имеет ни какого механизма. Одна из лапок крышки с усилием отгибается в сторону от ККМ и извлекается из крепежного ушка на корпусе ККМ. Далее крышка лапки просто вытягивается вверх.

Снимаем крышку ККМ ОКА102К.

Открытие крышки принтерного отсека в отличие от защитной крышки ККМ происходит довольно просто. Беремся рукой за заднюю часть крышки принтерного отсека и тянем на себя по дуге. Защелка на крышке сработана довольно толково, случайно не откроется, но и не мешает открытию крышки, даже с незначительным усилием.

Снимаем крышку принтерного отсека ККМ ОКА102К

Принтер имеет два состояния - рабочее и заправочное. Состояние принтера определяется положением рычага для заправки ленты, который располагается на правом боку принтера. Если рычаг для заправки ленты поднять вверх, то головка отодвигается от резинового вала на расстояние достаточное для проталкивания кассовой ленты между валом и печатающей головкой. Снизу рычага для заправки ленты располагается датчик, который определяет положение рычага, именно этот датчик формирует ошибку ККМ АПУ - авария печатающего устройства, говорящую о том, что рычаг принтера поднят в верхнее положение.

Подымаем рычажок принтера для заправки бумаги ККМ ОКА102К

Подготавливаем кассовую ленту к заправке в принтер ККМ.

Внимание данный пункт необязательный, так как он просто облегчает и ускоряет процесс заправки кассовой ленты.

Для начала обрежем ножницами кончик чековой ленты под углом. Далее определим рабочий слой кассовой ленты, для этого положим кассовую ленту на ровную поверхность и резко проведем по ногтем, сперва по одной стороне, потом по другой. На рабочем слое от ногтя останется черный след. Кассовую ленту надо заправить так, что бы из принтера вышла лента рабочим слоем к Вам, то есть в приемную прорезь ленту вставляем рабочим слоем вниз.

Подготавливаем кассовую ленту к заправке в принтер ККМ.

Кончик кассовой ленты вставляем в заправочную прорезь и проталкиваем ленту в принтер, пока кончик не появится со стороны вала. Беремся за вышедший кончик кассовой ленты и вытягиваем из принтера сантиметров 10-12 кассовой ленты.

Внимание, кассовая лента свободно проходит сквозь принтер, только при поднятом вверх рычаге для заправки кассовой ленты.

Если же кассовая лента не выходит со стороны вала и во что то упирается, проверьте положение рычага для заправки кассовой ленты, он должен стоять вертикально. Если рычаг поднят, а кассовая лента не проталкивается внутрь принтера, то необходимо обрезать кассовую ленту под углом таким образом, что бы острый уголок выходил со стороны рычага, то есть в правую часть принтера (на фото острый кончик выходит в левой стороне принтера). Не забываем перевести рычаг в рабочее положение. то есть рычаг для заправки кассовой ленты находится в горизонтальном положении.

Источник: http://zival.ru/content/oka-102k-zapravlyaem-kassovuyu-lentu

Рис. ККМOKA102.4K, принтер нового образца.

Принтер нового образца не имеет заправочного положения и всегда находится в рабочем положении. С одной стороны это большой плюс, теперь невозможно сломать датчик открытия головки, с другой стороны отсутствие рычажка для заправки кассовой ленты, вызывает желание у оператора ККМ найти подобный механизм. Принцип заправки кассовой ленты отличается радикально - термопечатающая головка прижата к резиновому валу подпружиненной пластиной. Такая конструкция принтера предполагает при заправке кассовой ленты отжимать термопечатающую головку от вала путем оттягивания от вала для получения зазора необходимого для проталкивания кассовой ленты.

Рис. ККМOKA102.4K - принтер, вид со стороны заправки кассовой ленты

Рис. ККМOKA102.4K - принтер, вид сверху

Рис. ККМOKA102.4K - принтер, вид со стороны заправки кассовой ленты.

Поэтапный процесс заправки кассовой ленты в ККМ Ока102.4К

Корпус ККМ имеет защитную крышку, довольно неплохо, предохраняющая клавиатуру ККМ от случайных нажатий. Снятие крышки имеет довольно невнятный механизм снятия, а точнее не имеет ни какого механизма. Одна из лапок крышки с усилием отгибается в сторону от ККМ и извлекается из крепежного ушка на корпусе ККМ. Далее крышка лапки просто вытягивается вверх.

Снимаем крышку ККМ ОКА102К.

Открытие крышки принтерного отсека в отличие от защитной крышки ККМ происходит довольно просто. Беремся рукой за заднюю часть крышки принтерного отсека и тянем на себя по дуге. Защелка на крышке сработана довольно толково, случайно не откроется, но и не мешает открытию крышки, даже с незначительным усилием.

Снимаем крышку принтерного отсека ККМ ОКА102К

Подготавливаем кассовую ленту к заправке в принтер ККМ.

Внимание данный пункт необязательный, так как он просто облегчает и ускоряет процесс заправки кассовой ленты.

Для начала обрежем ножницами кончик чековой ленты под углом. Далее определим рабочий слой кассовой ленты, для этого положим кассовую ленту на ровную поверхность и резко проведем по ногтем, сперва по одной стороне, потом по другой. На рабочем слое от ногтя останется черный след. Кассовую ленту надо заправить так, что бы из принтера вышла лента рабочим слоем к Вам, то есть в приемную прорезь ленту вставляем рабочим слоем вниз.

Подготавливаем кассовую ленту к заправке в принтер ККМ.

Рис. ПринтерККМOKA102.4K, кассовая лента вставляется между белым основанием и черной станиной

При заправке кассовой ленты существует вариант неправильно установки. При правильной установке кассовой ленты в принтер - бумага должна пройти между белым основанием и черной станиной.

Рис. ПринтерККМOKA102.4K, с правильно заправленной кассовой лентой, снизу белое основание – сверху черная станина.

Бумагу в принтер не заправить, если не отодвинуть термопечатающую головку от резинового вала. Для этого надо упереться в основание ТПГ пальцем и потянуть на себя, при этом проталкивать в образовавшую щель кассовую ленту.

Рис. Выступ на основании ТПГ для удобства отжимания от вала.

Рис. Головку отжали от резинового вала при помощи ручки, но пальцем гораздо удобнее .

При отжатой ТПГ от вала вытягиваем отрезок кассовой ленты сантиметров 10-15 длиной, для удобства заправки в крышке.

Рис. Для удобства дальнейшей заправки, вытягиваем 10-15 см бумаги через принтер.

Закрываем принтер крышкой, при этом продев в прорезь крышки кассовую ленту, при этом термослой должен быть наружу, след от ногтя должен быть сверху на бумаге.

Рис. Проверяем правильность ориентации термослоя ногтем, след остается, значит заправили кассовую ленту правильно.

Ошибки ККМ ОКА 102К связанные с заправкой кассовой ленты.

НБ - Н ет Б умаги. Закончилась или отсутсвует кассовая лента в принтере ККМ. Заправить бумагу, нажать клавишу Сброс.

С появлением принтера нового образца шильдик на ККМ ОКА102К больше не будет для продавца ориентиром, какую ленту вам продать. Для заказа чековой ленты вам необходимо указать модель ККМ Ока 102К точка 4 или напрямую указать ширину ленты 57мм (57 термо) толщина намотки непринципиальна, так как принтерный отсек рассчитан на любую намотку.

Источник: http://zival.ru/content/oka-1024k-zapravlyaem-kassovuyu-lentu

Источники: http://zival.ru/content/kasbi-02k-zapravlyaem-kassovuyu-lentu, http://zival.ru/content/oka-102k-zapravlyaem-kassovuyu-lentu, http://zival.ru/content/oka-1024k-zapravlyaem-kassovuyu-lentu
