Правильно вставить окно крышу

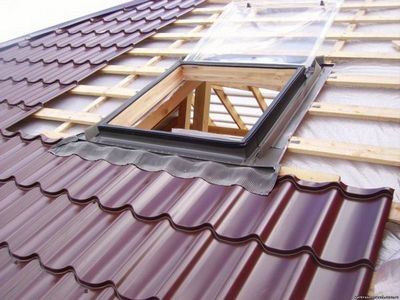

Как установить мансардные окна в крышу из металлочерепицы #8212; инструкция

Дома с обустроенной мансардой обладают многими преимуществами по сравнению с другими типами зданий. Например, дополнительная жилая площадь, значительное снижение теплопотерь строения. Хотя есть и недостаток – если не принять меры по дополнительному обустройству окон, то в таком помещении естественное освещение будет недостаточным.

В качестве кровельного покрытия применяются различные материалы. Рассмотрим, как установить мансардные окна, если на крышу уложена металлочерепица. Нужно отметить, что такую работу следует проводить еще на этапе строительства. Если закуплены уже готовые окна, то в сопроводительной документации должна быть инструкция по их монтажу.

Но нередко мысль о целесообразности их установки приходит во время эксплуатации здания. Так как все дома имеют свои особенности, в том числе, и тип крыши, угол наклона скатов и их количество, то ограничимся только общими рекомендациями по монтажу мансардных окон.

Особенности установки

Главное внимание – нижней части. Она должна быть расположена строго горизонтально (обязательный контроль строительным уровнем).

Достаточное количество окон определяется их размерами и площадью мансарды. Рекомендуется ориентироваться на такой показатель: на 10 м2 помещения – 1 м2 окон. В зависимости от планировки иногда лучше вместо 1 большого окна установить 2 поменьше, при этом они должны быть чуть разнесены. При равенстве общих размеров маленькие окна обеспечат лучшее естественное освещение.

Как правило, расстояние от пола до их нижней части выбирается не менее 1,2 м. Многое зависит от того, какой вид окон выбран, а также, какие у них размеры.

Но существуют общие правила, которые нужно выполнять:

• для окон небольших размеров, следовательно, относительно легких, обустраивается дополнительный несущий каркас (обрешетка);
• массивные изделия крепятся к системе стропил. Если их геометрии не совпадают, то производится монтаж дополнительных стропильных ног.

Чтобы воспрепятствовать обледенению окон в зимнее время, желательно их монтировать в районе расположения отопительных приборов (радиаторов).

Основные этапы работы

• подготовка места для установки. Оно должно быть немного больше, чем размер самого окна (примерно, на 0,4 м);
• монтаж оконного оклада;
• установка рамы. Предварительно из нее необходимо вынуть стеклопакет;
• обустройство слоев тепло- и гидроизоляции. Для повышения надежности последней в верхней части окна крепится специальный желобок, который отводит стекающую с кровли воду в сторону;
• монтаж накладок, под которые для лучшей герметизации укладывается уплотнитель (например, поролон);
• установка стеклопакета в оконную раму.

Что учесть

• Так как окна имеют разное конструктивное исполнение, то их оклады также отличаются. Нужно выбирать ту продукцию, которая предназначена для установки, в том числе, и на кровлю, покрытую металлочерепицей.

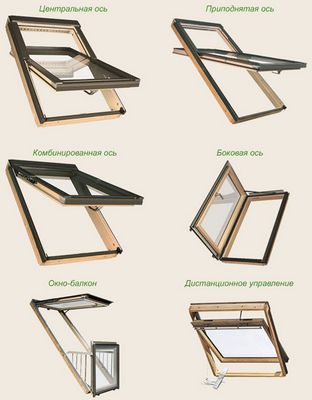

• Разные виды окон имеют свои возможности (например, открывание в ту или иную сторону). При покупке нужно определить, какие из функций действительно пригодятся в конкретном месте установки, чтобы не переплачивать за бесполезный «сервис».
• Изготовитель обязан прикладывать к своей продукции инструкцию по монтажу, которой и следует руководствоваться! Если при покупке мансардных окон выяснится, что такого документа нет, то лучше поискать другого Продавца, так как это серьезный повод усомниться в качестве товара.
• Нужно знать, что в металлочерепицу вместе с мансардным окном ставится и оклад для него. Поэтому закупать следует сразу весь «комплект». В противном случае не избежать резкого увеличения теплопотерь, а также протечек воды внутрь мансарды.
• Следует уточнить, для монтажа в какой именно профиль подходит данный вид окна, так как многое зависит от высоты «волны».
• Материал деталей для сборки оклада. Целесообразно выбирать изделия из алюминия – они имеют небольшой вес и не поддаются коррозии.
• Комплектация оклада. Кроме реек (накладок), должен быть и уплотнительный материал.
• Вес окна. Учитывая, что металлочерепица – материал легкий, под нее делают облегченную обрешетку. Поэтому лучше приобретать окна, имеющие относительно небольшой вес – из металлопластика. Да и монтаж их достаточно простой.

Чтобы ориентироваться в ценах на мансардные окна, несколько примеров стоимости изделий из металлопластика (в «руб/шт.»):

• поворотное окно с горизонтальной осью по центру рамы – от 5 600;
• открывающееся вверх – от 16 100;
• влево (вправо) – от 14 600.

Установка мансардного окна своими руками

В статьях на нашем сайте «Монтаж мансардных окон Velux» и «Монтаж мансардных окон Fakro» подробно рассказано о том, как поставить мансардное окно на любой вид кровли. Установка мансардных окон своими руками ROTO существенно не отличается от того, как монтировать мансардные окна FAKRO. Некоторые отличия содержит лишь инструкция по монтажу мансардных окон Velux.

Различия в установках различных типов мансардных окон

Установка оклада к мансардному окну Velux

Оконные коробки ROTO и FAKRO допускается (неофициально) крепить к стропилам или же к обрешетке, в то время как мансардные окна Velux рекомендовано крепить только к стропилам.

Мы не будем подробно пересказывать уже изложенные на нашем сайте инструкции о том, как ставить мансардные окна, и ограничимся лишь изложением общих положений на примере того, как осуществить монтаж мансардного окна в металлочерепицу (как правильно установить мансардное окно в мягкую кровлю? – Так же, только гидроизоляционный фартук раскладывать проще).

Обобщенная инструкция по монтажу мансардных окон

1. Выбор окна: мансардное окно ставится между стропилами крыши. Надо замерить расстояние между стропилами и подобрать в модельном ряду окно, ширина которого была бы на 2-5 см меньше расстояния между стропилами.

Считается, что окна ROTO можно безбоязненно крепить к обрешетке. На практике так, от случая к случаю, крепят окна всех трёх производителей.

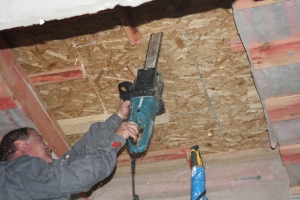

2. Подготовка проёма в крыше под окно: зазор между его краями и оконной коробкой должен составлять те же 2-5 см.

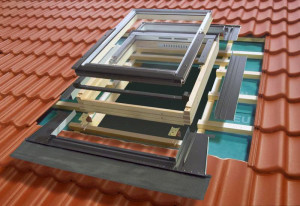

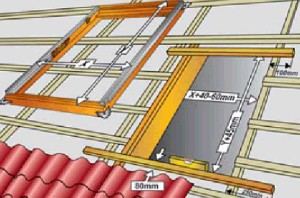

Схема крепления мансардного окна к стропилам и поперечному брусу

3. Подготовка поверхности кровли к установке гидроизоляционного фартука и оклада. Инструкции по установке мансардных окон рекомендуют: чем выше профиль кровельного материала, тем больше должна быть очищенная от него площадь: до 14 см в случае высоты профиля металлочерепицы порядка 20 мм.

После установки окна кровля вокруг него восстанавливается.

4. Поверх подготовленного проёма устанавливается дренажная трубка для сбора конденсата.

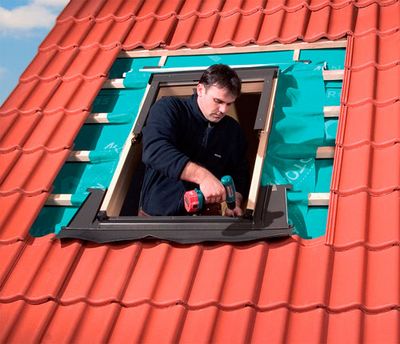

5. Перед монтажом мансардного окна из него надо вынуть створку. Это позволит работать изнутри помещения, лишь высовываясь в проём окна по пояс.

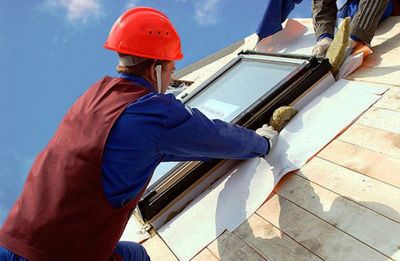

Гидроизоляция мансардного окна

6. Крепление мансардного окна к стропилам (обрешетке) производят при помощи кронштейнов в виде уголков. Они привёртываются шурупами одной стороной к стропилам, другой – к оконной коробке. Иногда, для повышения надёжности конструкции, поверх и понизу окна крепят к стропилам два поперечных бруса. Тогда оконная коробка крепится и к ним.

7. Вокруг установленного окна укладывается гидроизоляция, утеплительные материалы; всё это фиксируется планками оклада.

8. Производится утепление и уплотнение щелей по периметру окна, восстанавливается вокруг него разобранная кровля; в последнюю очередь ставится на место створка окна.

Как сделать мансардное окно?

Мансардное окно #8212; своими руками

Можно ли сделать мансардное окно своими руками? – часто спрашивают читатели нашего сайта.

Изготовление мансардных окон ничем принципиально не отличается от производства обычных деревянных окон. Сделать мансардные окна своими руками может любой, владеющий навыками столярного ремесла.

Вся сложность в подборе или изготовлении фурнитуры: самофиксирующихся петель, удерживающих окно в открытом положении, в том числе, когда открывание производится вокруг верхней оси; ручки, посредством которой производится управление окном; и т.д.

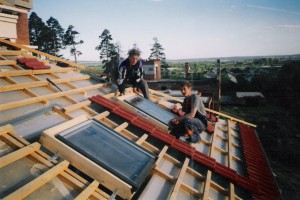

Установка в проём крыши мансардного окна

Своими силами, в домашней мастерской, выточить детали для этих механизмов едва ли возможно. Но трагедии в этом нет: фирменные петли можно заменить обычными дверными или оконными, а устройство фиксации – зубчатой рейкой, в пазы которой при открытии окна на нужный угол заводится стопорящий штифт.

Источник: http://oknanagoda.com/okna/mansardnie/mansard-selfmade.html

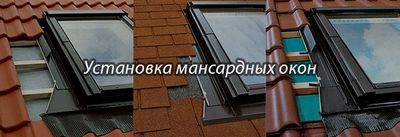

Монтаж мансардных окон

Мансардные окна предназначены для обеспечения естественного освещения и вентиляции мансардного этажа, а также для улучшения его внутреннего пространства. При этом некачественная установка мансардных окон впоследствии может обернуться протечками кровли, созданием мостиков холода и общим нарушением герметичности конструкции крыши.

Погрешности при установке зачастую приводят к промерзанию оконных конструкций и к появлению конденсата. Поэтому компании-производители мансардных окон не рекомендуют самостоятельно осуществлять монтаж, если у вас нет соответствующего кровельного опыта.

Особенности установки мансардных окон

Монтаж мансардных окон в зависимости от используемого кровельного материала имеет свои особенности. Если кровля сделана из металлочерепицы, то под оконным блоком обязательно должен находиться целый, а не обрезанный ряд данного материала.

При покрытии крыши профилированными материалами мансардные окна монтируются от верхнего края крыши на определенном удалении, которое рекомендовано производителем.

Если окно устанавливается в кровельное покрытие с высотой профиля 45 мм и больше, то ряд кровельного материала, выступающего над оконным блоком, нужно склепать.

При этом технология монтажа мансардного окна предусматривает соблюдение отступов между кровельным покрытием и блоком окна. Отступ над коробкой окна сверху должен находиться в диапазоне 6-15 сантиметров, а по сторонам (бокам) составлять 3-6 сантиметров.

При плоском покрытии крыши отступ снизу не должен превышать 4 сантиметров. При установке окна в профилированные материалы с нормальным профилем отступ под коробкой окна равен 10 сантиметрам, а при использовании высокого профиля – 12 сантиметрам.

К стропильной конструкции здания при обустройстве кровли, в которой предусмотрены мансардные окна, предъявляются повышенные требования. Идеально, если расстояние между стропилами будет превышать ширину выбранной оконной конструкции на 2-5 см. Если же данное расстояние не соответствует этим значениям, то возникает необходимость в обустройстве дополнительной опорной конструкции.

Этапы монтажа мансардных окон

Работы по установке мансардных окон состоят из следующих этапов:

• подготовка проема, которую производят в зависимости от расстояния между стропилами кровли и от размеров определенного окна. При этом установка мансардных окон производится в подготовленный проем при помощи специальных крепежей, монтируемых на раму окна;
• монтаж окна. Полость между стропилами и рамой следует дополнительно утеплить. При установке окно ставят в сборе, а потом стеклопакет вынимается и рама закрепляется;
• укладка гидроизоляционного контура. Он устанавливается на коробку мансардного окна и закрепляется на обрешетке степлером. Дренажный желоб следует разместить над окном не более чем на 50 см, чтобы данная конструкция обеспечивала водоотвод от окна;
• установка оклада. Эти элементы устанавливаются в определенной последовательности, которая описана в инструкции к мансардному окну. Зачастую составные части оклада нумеруются производителем, что также указывает на последовательность проведения работ;
• монтаж пароизоляционного контура, который герметично соединяет пароизоляцию мансардного этажа и коробку окна. Пароизоляция окна в месте, где проем для него подступает к внутренней стороне мансарды, соединяется с пароизоляцией здания с помощью ленты либо используется прижимная планка, а изоляция укладывается внахлест;
• выполняются откосы. Когда установка мансардных окон завершена отверстия изнутри подгоняется под их размеры. При помощи шаблона делается разметка отверстий, что позволяет выполнить горизонтальный верхний откос и вертикальный - нижний.

Стоимость монтажа

В среднем стоимость установки мансардных окон в строящуюся кровлю составляет 3-3,5 тыс. рублей, в готовую крышу – от 4 тыс. рублей. Если дополнительно требуется установить силовой каркас, то работы по монтажу мансардного окна обойдутся уже в 5 тыс. рублей.

В любом случае стоимость монтажа мансардных окон профессионалами вполне оправдана, так как в таком случае нет необходимости переплачивать за устранение погрешностей и недостатков, которые неизбежны при некачественной установке.

Поэтому монтаж мансардных окон должен производиться только специалистами в соответствии с рекомендациями производителя. Следуя инструкции, грамотные кровельщики быстро и качественно установят мансардное окно.

Источник: http://repair-home.net/index.php/mansardnye-okna/96-ustanovka-mansardnyh-okon
