Как правильно заполнять кабельный журнал

Кабельный журнал в Excel, AutoCad

пр-т Независимости, 117А Минск 8029-775-73-79

При проектировании слаботочных систем кабельный журнал должен являться неотъемлемой частью проектной документации.

Необходимость применения дорогих огнестойких кабелей дополнительный повод для того, чтобы как можно точнее учитывать длины применяемых кабелей.

Работа с кабельным журналом выполненном в AutoCad в виде линий и текста мне постепенно надоела. Не хватает возможности сортировать строки по типам кабелей, точкам начала (конца), по условному обозначению кабелей и т.п.

Первой попыткой упростить себе задачу был вариант кабельного журнала выполненный в Excel. Плюс – удобно автоматически считать общую длину кабелей, минус – манипуляции со вставкой в AutoCad.

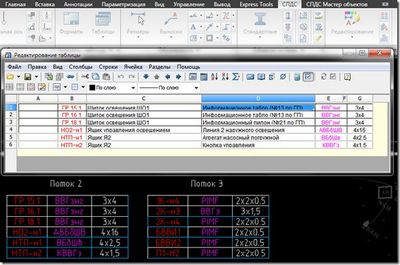

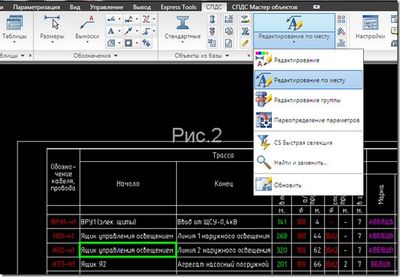

Вторая попытка – использование для решения данной задачи СПДС GraphiCS. Используя таблицы СПДС GraphiCS быстро и удобно реализуется сортировка по любому столбцу таблицы, также удобно учитывать потоки кабелей на рабочем листе. С таблицей можно работать как в отдельном окне (рис.1), так и редактировать по месту (рис.2).

Потоки кабелей удобно редактировать, так как можно скопировать кабельный журнал, удалить не нужные столбцы, вспомогательные скрыть. Ниже приведена таблица в СПДС GraphiCS (поток 2) и то как она выглядит в AutoCad.

Образец кабельного журнала выполненный в AutoCad с использованием СПДС GraphiCS (версия 6.1.843) может быть предоставлен после отправки запроса в мой адрес.

Понравился материал? Поделитесь в соцсетях - это лучшее спасибо.

Не скажу, что много, но занимался. Будучи студентом с третьего курса неофициально работал монтажником систем безопасности. Участвовал в монтаже, в том числе видеонаблюдения.
После того как закончил универ работал наладчиком и проектировщиком в частной организации (в основном пожаротушение, пожарная сигнализация).
Теперь занимаюсь только проектированием (в основном видеонаблюдение, СКУД, охранная, пожарная сигнализация, пожаротушение, оповещение)
С чем вопрос связан?

Хочу обучиться и работать в этой сфере)Скоро все муниципальные объекты, аэропорта ЖД вокзалы#8230; все будет спроектировано под систему видео-наблюдения. Я тоже работал неофициально в фирме КОМОКС в Махачкале и по Сев. Кавказу. Занимались монтажом ГИСа, ЛПГУ ( 37 камер, 3 купалки, сигнализация, пожарка, ДПМки и т.д)потом сократили, своих закинули. Сейчас без работы ну и #8230;

Понятно. Удачи в поисках работы и делись потом примерами монтажа систем.

Скажите пожалуйста. Я посмотрел пример вашего кабельного журнала и у меня возник ряд вопросов.
1. Кабели в опоре освещения прокладываются в ПВХ трубах или без них?
2. Как выполняется вывод кабеля из опоры (уже к видеокамере, на высоте), если опора алюминиевая, как пример фирмы ROSA? Можно сверлить в ней дырки?
3. По территории в траншее кабели питания видеокамер/термокожухов и кабеля передачи видеосигнала прокладываются в разных ПНД/ПВД трубах?
4. В каких случаях используется металлорукав?
За ранее спасибо за ответ.

по 1:
В настоящий момент прокладываю без ПВХ труб;
по 2:
Небольшие можно, электрики по крайней мере не запрещают;
по 3:
В одной трубе;
по 4:
Для прокладки кабеля за обшивкой здания.
Пример монтажа видеокамер, ИК-прожекторов на опоре #8212; фото .

Цитата: #171;При проектировании слаботочных систем кабельный журнал должен являться неотъемлемой частью проектной документации.#187;
Вы уверены?
Просто в нашей организации мы его не используем, но проставляем все длины и типы кабелей на структцрной схеме. При замечании экспертизы ссылаемся на:
1. ГОСТ 21.613-88 #171;марки, сечения и длины кабелей и проводов, обозначения и длины труб для электроприемников, для которых всю необходимую информацию о кабелях, проводах и трубах НЕВОЗМОЖНО привести на принципиальной схеме (например, сети с разветвленными цепями управления). Данные об этих кабелях, проводах и трубах помещают в кабельном или кабельнотрубном журналах.#187;
2. ГОСТ 21.608-84 #171;кабельный журнал для питающей сети (при необходимости);#187;
3. ГОСТ 21.608-84 #8212; 2.7.2. Кабельный журнал для питающей сети допускается не выполнять, если все данные, содержащиеся в кабельном журнале, указаны на принципиальной схеме питающей сети.

Или мы не правы?

Согласен с тем, что кабельный журнал можно не делать и даже можно не указывать длины кабелей нигде и это может без проблем пройти экспертизу.
Сам не всегда и не для всего делаю кабельный журнал, особенно это касается мелких объектов.
Несмотря на точно сам являюсь по некоторым разделам нормоконтролем к отступлениям от требований ТНПА по оформлению отношусь нормально, при условии что проект понятен.
На мой взгляд правильно все, что устраивает заказчика, экспертизу и технический надзор.

Спасибо Вам Денис огромное. Очень облегчили жизнь =)

Хитрости при создании кабельного журнала в Excel

Опубликовано -12-01 Автор: Вячеслав Шевченко — Нет комментариев

Важной частью проекта является кабельный (кабельнотрубный) журнал. Этот документ должен входить в основной комплект рабочих чертежей марки ЭМ в соответствии с ГОСТ 21.613-88 .
Кабельный журнал можно составлять в AutoCAD, в Word, но удобнее всего кабельный журнал заполнять в Excel. Это даёт ряд преимуществ и, при применении, определённых хитростей, избавляет от рутинной работы и существенно экономит время.

Рассмотрим заполнение кабельного журнала для прокладки методом трасс (форма 7 по ГОСТ 21.613-88 ):

Сделаем наш кабельный журнал умнее.

1. Добавляем вспомогательные столбики

Для этого выделяем столбик Кол. число и сечение жил . нажимаем правой кнопкой мыши и в контекстном меню выбираем Вставить .

Слева добавится столбик. Далее аналогично добавляем еще два столбика. Меняем их названия на Количество . число жил и сечение жилы .

2. Делаем вспомогательные столбики скрытыми

Вспомогательные столбики нам помогут, но на печать их выводить не нужно, поэтому будем делать их скрытыми. Для этого переключаемся на вкладку Данные . Выделяем наши столбики F, G, H и нажимаем на ленте кнопку Группировать .

Над таблицей появится кнопка группировки и столбики можно скрыть или отобразить одним щелчком мышки.

3. Добавляем вспомогательные столбики для длины кабеля

Аналогичным образом добавляем три вспомогательных столбика для длины кабеля и группируем их:

Меняем их названия на чертеж . запас и раскл .

4. Добавляем умную формулу в столбик Кол. число и сечение жил

А теперь делаем первое из того, ради чего мы создавали вспомогательные столбики.
Количество, число жил и сечение жилы удобнее заполнять и корректировать по отдельности, чем в одной ячейке. Сделаем так, чтобы мы заполняли только цифры во вспомогательных столбиках, а Excel сам и собирал вместе, добавлял скобки и крестики.
Для этого в ячейки столбика Кол. число и сечение жил добавляем такую формулу: =СЦЕПИТЬ(F4; х( ;G4; х ;H4; ) ). Эта формула сделает то, что нам надо. Растягиваем формулу на оставшиеся ячейки в этом столбике.

5. Добавляем формулу суммы в столбик Длина, м

Теперь займёмся вторыми вспомогательными столбиками. В столбик Длина, м добавляем формулу суммы: =СУММ(J4:L4) .
Подробнее по столбикам:

• чертеж — измеренная длина кабеля по чертежу;
• запас — запас кабеля. Можно оставить пустым, можно взять в метрах, можно в процентах от измеренной длины кабеля по чертежу (можно вставить формулу, чтобы не считать вручную);
• раскл — длина кабеля на расключение кабеля в щитах.

Такое разделение облегчает подсчет кабеля. Измерил — записал, а всё остальное посчитает Excel. В-принципе, таких вспомогательных столбиков может быть больше. Всё определяется вашими потребностями.

6. Добавляем фильтр

Сделаем нашу таблицу еще умнее. Добавим фильтрацию столбиков. Для этого выделяем строку с нижним рядом заголовков и на вкладке Данные нажимаем кнопку Фильтр . На каждом столбике появится квадратная кнопка с треугольником — кнопка фильтра.

7. Используем фильтр

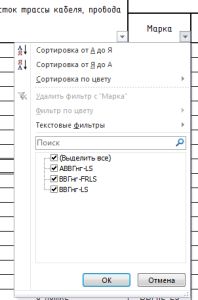

Вспомогательные столбики и фильтр дают большие возможности. Можно отфильтровать таблицу по одному или нескольким столбикам. Для этого нужно нажать на кнопку фильтра и настроить его в появившемся окне:

• Можно отфильтровать по столбику Начало и получим список кабелей, отходящих от какого-то одного или нескольких щитов;
• Можно отфильтровать по столбикам Марка , число жил , сечение и получить список всех кабелей определённой марки.
  Выделив все ячейки в столбике Длина, м , в правом нижнем углу окна Excel покажет количество и суммарную длину кабелей:
