Как правильно заполнять рамку на чертеже

Основная надпись чертежа

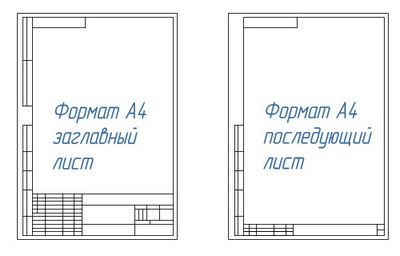

Основные надписи заглавные и последующие листы

Основная надпись, образующая часть графического документа называемого «чертёж ». В основной надписи записываются необходимые сведения такие как: обозначение чертежа, наименование чертежа, информация о предприятии, разработавшем чертёж, вес изделия, масштаб отображаемой детали, стадию разработки, номер листа, дату выпуска чертежа, а так же информацию о лицах ответственных за данный документ. Чертёж без основной надписи не рассматривается, как стандартный элемент документации и не может быть передан в производство. Содержание основной надписи, её расположение и размеры регламентируются стандартом. Графические элементы основной надписи выполняются линиями, предусмотренными для нанесения видимого контура, все остальные линии тонкие.

1 #8211; наименование изделия должно соответствовать технической терминологии и излагаться по возможности кратко. Наименование изделия записывают в именительном падеже единственного числа. В тех случаях когда, наименование составлено из нескольких слов, существительное занимает первое порядковое место, например: «Колесо зубчатое ». Назначение изделия и его местоположение в названии не указывается.

2 #8211; обозначение документа условными письменными знаками. Обозначение документа состоит из цифр и букв, записанных в определённом порядке. Каждому документу присваивается обозначение, состоящее из знаков, разделённых между собой точками. Индекс изделия может записываться буквами или в цифровом эквиваленте, например:

  • 202 #8211; индекс установленный разработчиком
  • 10 #8211; порядковый номер сборочной единицы, входящей в изделие
  • 06 #8211; номер сборочной единицы
  • 01 #8211; нумерация деталей

Основная надпись для чертежей и схем

Основная надпись для последующих листов чертежей,
схем и текстовых документов

3 #8211; графа для обозначения материала, из которого изготавливается деталь. Заполнение ведётся только на чертежах деталей, например:

Сталь 08кп ГОСТ 1050 #8211; 88

4 #8211; здесь пишутся буквы, которые называются «Литера » от латинского слова «littera » что значит #8211; буква. Литера указывает, на какой стадии разработки находится документ:

  • П #8211; техническое предложение
  • Э #8211; указывает на эскизный проект
  • Т #8211; означает, что это технический проект
  • О #8211; изготовление опытной партии
  • А #8211; скорректированный документ по результатам опытной парти
  • Б #8211; эта литера присваивается документу, по результатам изготовления изделия выполненному по чертежу с литерой #8211; А

Основная надпись заглавного листа
для оформления текстовых документов

5 #8211; Масса изделия #8211; указывается только в цифрах без обозначения измерения. Указывать единицы измерения допускается в случае, например: 0,25 т. 15 т. Расчётная масса ставится на чертежах вплоть до технического проекта. Фактическая же масса указывается на документах, начиная с опытной партии. Под фактической массой следует понимать величину определяемую взвешиванием изделия. На чертежах единичных крупногабаритных изделий, массу которых трудно определить механическим взвешиванием, допускается указывать расчётную величину. Допускается указывать предельные отклонения массы в технических требованиях. Массу допускается не указывать на чертежах опытных образцов, габаритных и монтажных чертежах.

Расположение основной надписи
на формате листа А4

Расположение основной надписи вдоль длинной стороны
для форматов больше А4

Расположение основной надписи вдоль короткой стороны для форматов больше А4

6 #8211; масштаб графического изображения предмета на чертеже. Масштаб выбирается в зависимости от габаритных параметров изображаемой детали и должно быть вычерчено в натуральную величину или в масштабе.

7 #8211; графа для указания номера листа.
Единичный экземпляр документа не нумеруется.

8 #8211; количество листов в целом.
Число документов указывают только на первом листе.

9 #8211; название предприятия выпустившего документ

10 #8211; дополнительная строка.
Дополнительная строка заполняются разработчиком в зависимости от ситуации, например: «Начальник департамента », «Начальник бюро ».

11 #8211; фамилии лиц подписывающих документ.

12 #8211; места для подписей в соответствии с должностными обязанностями. Документ должен быть подписан как минимум разработчиком и лицом, отвечающим за нормаконтроль в обязательном порядке.

13 #8211; указание даты подписания документа.

14 #8211; 18 – графы предназначены для внесения изменений.

19 #8211; инвентарный номер подлинника.
Для учёта и хранения каждому подлиннику документа присваивается один инвентарный номер, без учёта количества листов. Такой идентификатор учёта наносят на каждый лист, если документ состоит из нескольких листов.

20 #8211; графа для подписи лица принявшего документ в технический отдел с указанием даты.

21 #8211; дополнительный инвентарный номер подлинника устанавливается взамен предшествующего номера документа при внесёнии в него изменений. Номер первоначального документа сохраняется.

22 #8211; инвентарный номер дубликата.
Вне зависимости от количества листов, дубликатам устанавливается один инвентарный номер и устанавливается на всех листах.

23 #8211; графа для подписи лица принявшего дубликат в технический отдел с указанием даты.

24 #8211; здесь записывается обозначение документа, взамен листа, на котором он был выпущен.

25 #8211; в данной графе указывается документ, где он впервые был записан.

26 #8211; ячейка, в которой указывается шифр обозначения документа, повёрнутый относительно рабочего поля чертежа на 180 .

27 #8211; в данной ячейке устанавливается знак по нормативно-технической документации предоставляемой заказчиком.

28 #8211; номер и дата утверждения документации соответствующей литеры.

29 #8211; номер и дата утверждения документации.

30 #8211; индекс заказчика

31 #8211; копировщик документа

32 #8211; указание формата листа

33 #8211; определение зоны, где находится модифицируемая часть изделия

34 #8211; номер авторского свидетельства на изобретение

Правила оформления чертежа

ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖА (ФОРМАТ, РАМКА, ОСНОВНАЯ НАДПИСЬ НА ЧЕРТЕЖАХ)

Чертежи выполняют на листах определённых раз меров, установленных ГОСТом. Это облегчает их хране ние, создаёт другие удобства.

Форматы листов определяются размерами внешней рамки (выполненной тонкой линией).

Каждый чертёж имеет рамку, которая ограничивает поле чертежа. Рамку проводят сплошными основными линиями: с трёх сторон — на расстоянии 5 мм от внеш ней рамки, а слева — на расстоянии 20 мм; широкую полосу оставляют для подшивки чертежа.

Формат с размерами сторон 841x1189 мм, площадь которого равна 1м 2. и другие форматы, полученные их последовательным делением на две равные части парал лельно меньшей стороне соответствующего формата, ч принимаются за основные. Меньшим обычно является формат А4 (рис.1), его размеры 210x297 мм. Чаще всего вы в учебной практике будете пользоваться именно фор матом А4. При необходимости допускается применять формат А5 с размерами сторон 148x210 мм.

Каждому обозначению соответствует определённый размер основного формата. Например, формату. A3 соответствует размер листа 297x420 мм.

Ниже приведены обозначения и размеры основных форматов.

Обозначение формата Размер сторон формата» мм

Кроме основных, допускается применение допол нительных форматов. Они получаются увеличением ко ротких сторон основных форматов на величину, кратную размерам формата А4.

На чертежах помещают основную надпись, содер жащую сведения об изображённом изделии.

На чертежах в правом нижнем углу располагают основную надпись, содержащую сведения об изображённом изделии. Форму, размеры и содержание её устанав ливает стандарт, На учебных школьных чертежах основ ную надпись выполняют в виде прямоугольника со сто ронами 22x145 мм (рис. 2а). Образец заполненной ос новной надписи показан на рис 2б

Производственные чертежи, выполняемые на лис тах формата А4, располагают только вертикально, а ос новную надпись на них — только вдоль короткой сторо ны. На чертежах других форматов основную надпись можно располагать и вдоль длинной и вдоль короткой стороны.

В виде исключения на учебных чертежах формата А4 основную надпись разрешено располагать как вдоль длинной стороны, так и вдоль короткой (рис. 3).

Источник: http://chertejnik.narod.ru/p40aa1.html

Общие правила оформления заданий по черчению

При оформлении эскизов, чертежей и схем необходимо соблюдать все правила и требования, установленные стандартами ЕСКД на масштабы, форматы листов, основные надписи, чертежный шрифт.

ГОСТ на чертежи

Форматы,гост чертежи :ГОСТ- 2.301-68. Масштабы: ГОСТ- 2.302-68. Линии: ГОСТ- 2.303-68. Шрифты чертежные: ГОСТ- 2.304-81. Изображения - виды, разрезы, сечения: ГОСТ- 2.305-68. Обозначение графических материалов и правила их нанесения на чертежах ,гост чертежи :ГОСТ- 2.306-68. Нанесение и указание размеров и предельных отклонений:

ГОСТ- 2.307-68, ГОСТ- 2.308-68. Нанесение на чертежах обозначений шероховатости поверхностей: ГОСТ- 2789-73. Нанесение на чертежах обозначений покрытий, термической и других видов обработки: ГОСТ- 2.310-68. Изображение резьбы: ГОСТ- 2.311-68. Условное изображение и обозначение швов сварных соединений: ГОСТ- 2.312-68. Условное изображение и обозначение швов неразъемных соединений: ГОСТ- 2.313-68. Изображения упрощенные и условные крепежных деталей. ГОСТ- 2.315-68. Правила нанесения на чертежах надписей, технических требований и таблиц: ГОСТ- 2.316-68. Аксонометрические проекции: ГОСТ- 2.317-69.

Правила оформления чертежей изделий (пружин, зубчатых колес, реек, червяков, звездочек цепных передач, подшипников и т.п.) ГОСТ- 2.401-68. ГОСТ- 2.421-70.

Правила оформления чертежей схем и условные графические обозначения (общие требования, схемы электрические, кинематические, машины электрические и их элементы, гидравлические насосы и двигатели, трубопроводы и их элементы) ГОСТ- 2.701-68. ГОСТ- 2.786-70.

Основная надпись для чертежей и схем

Для выполнения чертежей необходимо иметь чертежные инструменты: карандаши различной твердости (для проведения тонких линий лучше всего твердости Т, для сплошных основных

линий - марки ТМ); линейку мерительную; угольники с углами 30-60-90; готовальню (включающую круговой циркуль, циркуль-измеритель, кронциркуль для проведения дуг и окружностей малого радиуса); стирательную резинку, кнопки, лекала, рейсшину и т.д.

Бумага чертежная выбирается самостоятельно, и от ее качества зависит качество чертежа. Можно рекомендовать использовать альбомы с расшитыми листами формата А3, которые продаются в канцелярских магазинах.

ГОСТ чертежи оформляют так:

Основной причиной выполнения чертежа на листах бумаги определенных размеров, установленных ГОСТ2.301-68, было облегчение их хранения. Более удобно иметь электронный архив чертежей. Однако состояние современной промышленности, уровень развития технологии и оборудование применяемое в технологических процессах еще не позволяет полностью перейти на использование электронного чертежа. По прогнозам специалистов, в ближайшее десятилетие в технологических процессах будет преобладать использование чертежа на бумажном носителе над электронным.

В связи с этим остается актуальным соблюдение стандартных размеров бумаги, на которые рассчитаны принтеры, плоттеры позволяющие перенести чертеж, выполненный в графическом редакторе, на бумагу.

Форматы листов определяются размерами внешней рамки (выполненной тонкой линией) оригиналов, подлинников, дубликатов, копий

Формат с размерами сторон 1189х841 мм, площадь которого равна 1м2, и другие форматы, получаемые путем последовательного деления его на две равные части, параллельно меньшей стороне соответствующего формата, принимаются за основные.

Обозначение и размеры сторон основных форматов должны соответствовать указанным в

Форматы листов ГОСТ 2.301-68 определяются размерами внешней рамки - линии обрезки (выполненной тонкой линией). Форматы с размерами сторон 1189 Х 841, площадь которого равна

1 м2, и форматы, полученные путем последовательного деления его на две равные части параллельно меньшей стороне, принимаются за основные (табл.1).

Допускается применение дополнительных форматов, образуемых увеличением основных форматов на величину, кратную размерам формата А4 (297Х210). В производстве допускается деление формата А4.

Масштабом ГОСТ 2.302-68 называется отношение линейных размеров изображения предмета на чертеже к действительным размерам этого предмета (табл. 2).

На чертежах проставляются только действительные размеры изделия.

Обозначение формата А0 А1 А2 А3 А4

Размеры сторон формата 1189 х 841 594 х 841 594 х 420 297 х 420 297 х 210

Масштаб - это отношение отношение размеров изображенного на чертеже предмета к его действительным размерам.

При выполнении чертежа обязательно применение масштаба. ГОСТ 2.302-68 предусматривает следующие масштабы:

Масштаб уменьшения 1. 2 1. 2,5 1. 4 1. 5 1. 10 1. 15 1. 20 1. 25 1. 40 и т.д.

Масштаб увеличения 2. 1 2,5. 1 4. 1 5. 1 10. 1 15. 1 20. 1 25. 1 40. 1 и т.д.

При проектировании генеральных планов крупных объектов допускается применять масштабы 1:2000; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000.

В необходимых случаях допускается применять масштабы увеличения (100п):1, где п- целое число.

Масштаб, указанный в предназначенной для этого графе основной надписи чертежа, должен обозначаться по типу 1:14 1:2; 2:1 и т.д.

Правила изображения изделий (рис), сооружений и их элементов устанавливает ГОСТ 2.305-68. Изображения выполняются по методу прямоугольного проецирования

(в аксонометрии допускается косоугольное проецирование).

При этом предмет располагают между наблюдателем и соответствующей плоскостью проекций. За основные плоскости проекций принимают шесть граней куба. Изображение на фронтальной плоскости (вид спереди) является главным. Изображения разделяются на виды, разрезы, сечения.

Вид - изображение обращенной к наблюдателю видимой части поверхности предмета, который располагают так, чтобы изображение давало наиболее полное представление о форме и размерах предмета.

Правила изображения видов. если главные виды изображены на своих местах (рис), они не подписываются; в противном случае должна быть надпись по типу Вид А . Направление взгляда должно быть указано стрелкой, обозначенной прописной буквой. Дополнительный вид и местный вид оформляются аналогично. Если дополнительный вид расположен в проекционной связи, то стрелку и надпись над видом не наносят. Дополнительный вид можно повернуть с добавлением к надписи знака О (слово повернуто не пишется). Местный вид, как правило, ограничен линией обрыва.

Разрезы - это изображение предмета, мысленно рассеченного одной или несколькими плоскостями; при этом в разрезе показывается то, что получается в секущей плоскости, и то, что расположено за ней. Разрезы разделяют в зависимости от положения секущей плоскости. Горизонтальные разрезы - секущая плоскость параллельна горизонтальной плоскости, соответственно получают фронтальные и профильные разрезы. Разрезы горизонтальные, фронтальные и профильные, как правило, располагают на месте соответствующего вида (например, горизонтальный разрез: его секущая плоскость будет на фронтальной плоскости а его изображение будет на виде сверху). Наклонные разрезы - секущая плоскость под наклоном к горизонтальной плоскости .

Источник: http://www.helpstudent5.narod.ru/page2.html

Источники: http://gk-drawing.ru/plotting/inscription.php, http://chertejnik.narod.ru/p40aa1.html, http://www.helpstudent5.narod.ru/page2.html
