Правильно заряжать аккумуляторный фонарь

Как правильно заряжать аккумуляторный фонарь

Как правильно заряжать аккумуляторный фонарь

Внимание!
Содержание кислотных и щелочных электролитов в аккумуляторных батареях требует большой осторожности в обращении с ними. Попадание содержимого аккумулятора на открытые участки тела опасно для Вашего здоровья!

На стол ремонта попал завалявшийся, старый фонарь китайского происхождения.
#171;Мёртвый#187; при включении, но внешне ещё не потрепанный. Посмотрим, что у него внутри.

В световой отражатель встроены пять белых параллельно включенных светодиодов яркого свечения L1-L5. К ним, через выключатель и гасящий резистор R3, должно подходить напряжение постоянного тока с аккумулятора.
Так же к аккумулятору подходят провода от блока зарядки и от клемм #171;6 вольт#187;.

Блок зарядки состоит из балластного конденсатора С с резистором R1, диодного моста d1-d4 и индикаторным светодиодом с добавочным резистором R2.

Напряжение из сети подаётся через конденсатор на диодный мост, который нагружен аккумулятором. При этом на конденсаторе создаётся большое падение напряжения, что обеспечивает необходимые напряжение (7 вольт) и ток для заряда аккумулятора.
Если исключить аккумулятор из цепи, то мы увидим, что диодный мост повышает напряжение на выходе до 300 вольт.

Внимание!
Будьте осторожны! Не включайте фонарь в сеть в разобранном виде, без необходимости!
Зарядное устройство не имеет развязки с электрической сетью, напряжение на элементах схемы опасно для жизни!

Смотрим аккумулятор.
Он состоит из двух банок (раздельных батарей), соединённых перемычкой внутри корпуса.
Напряжение на клеммах аккумулятора, при замере, не наблюдаем. Открываем крышки батарей и проверяем присутствие электролита и его уровень в банках. В данном случае электролита не было.

Возьмем дистиллированную воду (профильтрованную дождевую, или с чистого топлёного снега), зальём в банки.
У небольших аккумуляторов в контрольные отверстия жидкость заливается с помощью шприца или груши. Аккумулятор необходимо поставить так, что бы случайно пролитый электролит и брызги при кипении не попадали на Вас и окружающие предметы.
После заливки ещё раз делаем замер #8212; напряжение увеличилось до 3.5 вольт.
Это говорит о том, что ещё не всё потеряно.

Для измерения тока отсоединяем один провод от батареи, в разрыв цепи включаем прибор, установив переключатель, для начала, на амперметр.
Если ток не будет большим, то переставим на миллиамперметр.
( Работа с мультиметром )
В результате подключения установившийся ток #8212; 60 мА.
Через некоторое время наблюдается кипение.

Уточняем химический состав электролита в батареях. Взяв шприцом или грушей каплю электролита, опускаем её, в пищевую соду. Если начинается химическая реакция нейтрализации (вспенивание), то электролит кислотный, и скорее всего, добавлять в банки кроме дистиллированной воды, ничего не потребуется.
Трясти и переворачивать кислотные аккумуляторы не рекомендуется. При начавшемся разрушении пластин, продукты этого разрушения оседают на дно банок, и если, они попадут между пластинами, произойдёт короткое замыкание, которое повлечёт за собой окончательный выход из строя аккумулятора.

Если при проведении хим. анализа произойдёт такая же реакция электролита с какой-нибудь кислотой (борная, уксусная, лимонная), то электролит #8212; щелочной. Обслуживание щелочных аккумуляторов предусматривает промывку батарей и заливку в них нового электролита.

Итак, наш аккумулятор кислотный, значит, ток зарядки должен быть равен одной десятой от его ёмкости.
Ток в 60 мА нас устраивает, так как по размерам аккумулятор очень даже подходит к аккумуляторной ёмкости в 600мА/час(0.6А/Ч).

Заряжаем первый раз, часиков десять, следим за температурой (не более 45), за уровнем электролита и током заряда. Если увеличится температура или сильно изменится ток, в ту или другую сторону, то следует прекратить заряд и включить фонарь на разряд, затем повторить заряд снова. Иногда, действуя, таким образом, можно добиться положительных результатов.

Гарантий последующей работы аккумулятора #8212; никаких. Всё зависит от степени разрушения химических элементов внутри батареи.

Часто встречаются неисправности других элементов схемы, но об этом #8212; в следующий раз.

Разбор и поиск неисправностей элементов электрических схем смотрите Здесь .

Информационные помощники

Для начинающих электриков, радиолюбителей и учащихся на электротехнических специальностях.
На ДВД-дисках основные понятия и законы электротехники и начала электроники, подкреплённые практическими действиями на видео.
Электронное издание #171;История изучения электричества#187; #8212; это документальный обзор исследований и опытов Великих Изобретателей, учёных-электриков. Описание законов, открытий и практических действий, представлено, как можно точнее к реальным событиям эпохи электричества. Для дальнейшего ознакомления нажмите на нужный заголовок или картинку.


#171;ЭлектроКлаСС#187;
При пополнении сайта Домашними Уроками и другим
Полезным Материалом Вам немедленно придёт
Сообщение на e-mail. А также, специально для наших
Подписчиков, будет приходить наиболее Ценная и
Интересная Информация. Для того, что бы стать первым
Обладателем Свежих Уроков и Новостей Вам нужно написать
Имя и Адрес электронной почты. При подтверждении подписки,
автоматически создаётся Ваш аккаунт на сервисе рассылок #171;Smartresponder#187;.
Конфиденциальность 100%.

похожий материал

Аккумуляторные фонари Фотон и Digger

Преимущества аккумуляторных фонарей Фотон PM:

  • Широкий ассортимент ручных аккумуляторных фонарей Фотон серии PM для любых нужд — от дежурного домашнего до рабочего ежедневного .
  • Высокое соотношение качество/цена делают аккумуляторные фонари Фотон незаменимыми помощниками для широкого круга покупателей и доступными для любого кошелька.
  • Длительное время работы на одном заряде аккумулятора обеспечивается применением светодиодов и оптимальной ёмкостью применяемых аккумуляторов.
  • Большая дальность светового луча обеспечивается новейшими светодиодами Straw-Hat и специальным рефлекторным отражателем.
  • Встроенное зарядное устройство (ножки вилки выдвигаются из корпуса фонаря) обеспечивает дополнительное удобство, так как не требуется носить с собой зарядное устройство, а можно подключить для подзарядки непосредственно в розетку 220 вольт в любом удобном месте.
  • Компактный размер.

Компактный аккумуляторный светодиодный фонарь Фотон РМ-0104 Blue

Фотон РМ-0104 — это компактный аккумуляторный фонарь с 4 современными Straw-Hat светодиодами и встроенным зарядным устройством. Сочетание высоких технических и потребительских характеристик с низкой ценой обеспечивают высочайший спрос на данную модель фонаря.

Источник света - 4 светодиода типа Sraw-Hat

В фонаре использован свинцово-кислотный аккумулятор 4V 0,5A

Время работы на одном заряде аккумулятора – до 8 часов

Время заряда аккумулятора – от 8 до 14 часов

Компактный аккумуляторный светодиодный фонарь Фотон РМ-0107 Green

Фотон РМ-0115 — это компактный аккумуляторный фонарь с 15 современными Straw-Hat светодиодами и встроенным зарядным устройством. Сочетание высоких технических и потребительских характеристик с низкой ценой обеспечивают высочайший спрос на данную модель фонаря.

Источник света - 15 светодиода типа Sraw-Hat

В фонаре использовано 2 свинцово-кислотных аккумулятора 4V 0,5A

Время работы на одном заряде аккумулятора – до 8 часов

Время заряда аккумулятора – от 8 до 14 часов

Аккумуляторные светодиодные фонари-прожекторы Фотон серии PB

Преимущества аккумуляторных фонарей-прожекторов Фотон серии PB:

  • Доступная цена!
  • Современные технологии обеспечивают великолепное соотношение излучаемого света и времени непрерывной работы на одном заряде аккумулятора.
  • Малый вес.

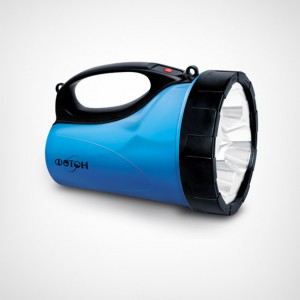

Аккумуляторный светодиодный фонарь-прожектор Фотон PB-0303

Аккумуляторный фонарь-прожектор Фотон РВ-0303 оснащен 3 мощными светодиодами по 0,5W каждый. Применение светодиодов обеспечивает время работы фонаря ФОТОН РВ-0303 на одном заряде аккумулятора до 12 часов, а это в десятки раз больше, чем в аккумуляторных фонарях предыдущего поколения.

Фотон PB-0303 — это низкая цена в сочетании с высокими техническими и потребительскими характеристиками!

Материал корпуса — пластик.

Источниками света служат 3 мощных светодиода (по 0,5 Вт каждый) с рефлекторным отражателем.

Время непрерывной работы на одном заряде достигает 12 часов.

Дальность светового луча — до 200 метров!

Источником питания является свинцово-кислотный аккумулятор ёмкостью 1,7 А*ч, выдерживающий до 250 циклов заряд-разряд .

В комплект поставки входят сетевое зарядное устройство на 220 В, наплечный ремень и подробная инструкция по эксплуатации.

Аккумуляторный светодиодный фонарь-прожектор Фотон PB-0318

Аккумуляторный фонарь-прожектор Фотон РВ-0318 оснащен 18 современными Straw-Hat светодиодами. Применение светодиодов обеспечивает время работы фонаря ФОТОН РВ-0318 на одном заряде аккумулятора до 12 часов, а это в десятки раз больше, чем в аккумуляторных фонарях предыдущего поколения.

Фотон PB-0318 — это низкая цена в сочетании с высокими техническими и потребительскими характеристиками!

Материал корпуса — пластик.

Источниками света служат 18 светодиодов Straw-Hat с рефлекторным отражателем.

Время непрерывной работы на одном заряде составляет 12 часов в режиме 6 светодиодов, 6 часов — в режиме 18 светодиодов.

Дальность светового луча — до 50 метров!

Источником питания является свинцово-кислотный аккумулятор ёмкостью 1,7 А*ч, выдерживающий до 250 циклов заряд-разряд .

В комплект поставки входят сетевое зарядное устройство на 220 В, наплечный ремень и подробная инструкция по эксплуатации.

Аккумуляторный светодиодный фонарь-прожектор Фотон PB-0501

Аккумуляторный фонарь-прожектор Фотон РВ-0501 оснащен мощным светодиодом мощностью 3 Вт, который обеспечивает и мощный световой луч, и время работы фонаря на одном заряде аккумулятора до 10 часов. Фонарь рекомендован как для бытового, так и для профессионального применения.

Материал корпуса — резина, пластик.

Источником света служит один мощный светодиод 3 Вт.

Дальность светового луча достигает 300 метров.

Время непрерывной работы на одном заряде аккумулятора — до 10 часов

Источник питания — свинцово-кислотный аккумулятор напряжением 4 В ёмкостью 2 A*ч

В комплект поставки входят автоматическое зарядное устройство от сети 220В, зарядное устройство от сети 12V, инструкция по эксплуатации.

Советы по эксплуатации аккумуляторных фонарей Фотон

В подавляющем большинстве современных аккумуляторных фонарей применяются свинцово-кислотные аккумуляторы. Такие аккумуляторы недорогие и обладают высокой емкостью. Аккумуляторы такого типа применяются и в фонарях ФОТОН.

Для того, чтобы свинцово-кислотный аккумулятор в фонаре служил долго, необходимо соблюдать несложные правила эксплуатации:

  • Рекомендуется подзаряжать аккумулятор фонаря после каждого применения.
  • Рекомендуется подзаряжать аккумулятор фонаря один раз в 2-3 месяца, даже если фонарь не использовался.
  • Не допускать полного разряда аккумулятора.
  • Не допускать хранения фонаря с разряженным аккумулятором.
  • Не допускать раскачки (несколько циклов полный разряд-полный заряд ) аккумулятора.

Соблюдение этих правил позволит длительное время использовать фонарь с аккумулятором свинцово-кислотного типа.

Светодиодный аккумуляторный фонарь Digger Accu PM-0104 Blue

В настоящее время вместо фонаря Digger Accu PM-0104 Blue в Россию поставляется компактный аккумуляторный фонарь Фотон РМ-0104 Blue.

Источник света - 4 светодиода типа Sraw-Hat

В фонаре использован свинцово-кислотный аккумулятор 4V*0,5A

Время работы на одном заряде аккумулятора – до 8 часов

Время заряда аккумулятора – от 8 до 14 часов
