Imax B6 — Универсальный зарядочный комбайн
vvzvlad 27 августа в 20:12 327k
На хабре уже была статья про этот народный зарядник, но как то встречена без особого энтузиазма. Постараюсь это исправить, и рассказать о тех возможностях, про которые не было написано в той статье. Зарядное устройство действительно народное, любой моделист или причастный к ним с первого взгляда его узнает.Итак, что на обещают производители?
- Заряд аккумуляторов Li-ion. Li-pol. LiFe. NiCd. NiMH. PbAcid (свинцовые всех типов)
- Полностью автоматический процесс заряда, управляемый микроконтроллером. Отсечка по току и напряжению для литиевых аккумуляторов, по температуре и ΔV для никелевых. Для всех типов — выключение по максимальному времени и емкости.
- Тренировка NiCd и NiMH. Балансировочный заряд Li-pol аккумуляторов(для батарей с несколькими банками)
- Ток заряда до 5А, разряда — до 1А.
- Экран с показаниями текущего напряжения, тока, емкости. Выгрузка всех этих параметров на компьютер и построение графиков.
Внешний вид
Внутренности
Использование
Подключаем питание, тут же загорается экран с надписью SkyRc Imax-B6. Кнопки включения/выключения не предусмотрено.
После этого попадаем в главное меню.
Перемещаться по нему можно кнопками «Stop» и . В главном меню находятся: выбор программы зарядки в зависимости от типа аккумулятора, меню настроек:
А так же пункты сохранения и загрузки пользовательских настроек.

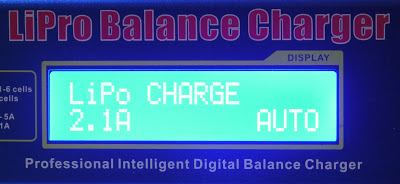

Выбрать пункт можно нажатием «Enter». Вот, для примера пункт меню заряда Li-pol:
Еще одним нажатием «Enter» переходим в режим редактирования параметров. Изменяемый параметр в это время мигает. Можно изменить максимальный ток, и напряжение(точнее, количество банок — напряжение кратное 3.7)
На каждом этапе работает защита от дурака. Зарядка не начнется, если: перепутана полярность батареи, слишком низкое или слишком высокое напряжение, напряжение не соответствует типу батареи или количеству банок, и тд.
после выставления всех параметром, долгим нажатием «Enter» можно начать зарядку. Первые две минуты батарея будет заряжаться током 0,2 ампера, — еще один из пунктов защиты от дурака, и способ определения количества банок:
Через две минуты ток возрастет до максимального:
В процессе зарядки он может меняться, в концу снизиться до 0,1А.
Обозначения на экране:
LI1S — Li-pol аккумулятор, одна банка. 1,3А — текущий ток, 4,2В — текущее напряжение,CHG — сокращенно от Charging, заряд. 003:49 — время в минутах и секундах с момента начала программы, 00046 — «емкость» в миллиампер-часах «влитая» в батарею во время зарядки, или полученная из батареи при разрядке. Естественно, вторая цифра будет меньше, и на нее и надо ориентироваться при замере емкости батареи.
Подключение к компьютеру
Строим графики заряда-разряда в Log View
Для начала идем на офсайт и скачиваем там последнюю версию(на данный момент 2.7.4.485). Еще хорошо бы скачать обновление 2.7.4.490, и поместить в папку с программой.
Впрочем, программу с уже установленным обновлением можно скачать у меня по прямой ссылке .
Установка не требуется, просто распаковываем и запускаем LogView.exe. Собственно, основные настройки можно посмотреть в видео:
Вот мой настроенный пресет для графиков, открывать Graphic — Open graphic draft. Graphic — Save graphic draft для установки по умолчанию при каждом запуске.
Любой лог можно сохранить File — Save As, а потом открыть и работать с ним дальше — настраивать параметры отображения и делать из него картинку. Программа не особо сложная, можно разобраться за час методом тыка. Есть русский перевод(где нашел не помню, по моей ссылке уже есть), но он не полный. Да и английский тоже — в менюшках часто попадаются исконно немецкие слова, которые уже пришлось выучить — Entlaned — разряд, Laden — заряд. Zyklus — цикл.
Заряд NiMH аккумулятора большим током:
Через определенные промежутки времени напряжение отключалось, для измерения напряжения самого аккумулятора.

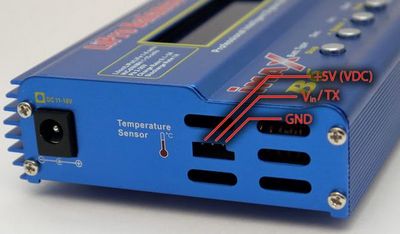

Подключение термодатчика
Та же самая картинка:
В качестве датчика используется широкораспространенный LM35 от National Semiconductor. Подключение простейшее — питание к питанию, земля к земле, прах к праху Vout к Vin.
Ну и включить надо пункт в меню(если вы его выключали) — User set program - USB/Temp select - Temp Cut off(dec)
Купить где угодно, хоть в чип-и-дипе. хоть в элеконте.
Смысл в том, что по окончанию зарядки никелевых аккумуляторов вся подводимая к ним энергия будет преобразовываться в тепло, что вызывает нагрев аккумулятора. Следовательно, раз аккумулятор нагрелся, значит зарядился.
Недостатки
- Нет блока питания. На копии b6ac постоянно ругаются что внутренний бп умирает через пару дней. Я решил вопрос покупкой за 500 рублей вот такого универсального БП:
- Не умеет заряжать с балансировкой NiMH аккумуляторы. Как замена LaCrosse не прокатит, хоть функции и те же, одновременно заряжать/разряжать/тренировать можете только один аккумулятор. Нет, зарядить сборную банку из нескольких аккумуляторов возможно, добавив напряжение в пользовательский профиль равное (напряжению на банке)* (количество банок), но балансировка работает только на Li-pol
Гид по линейке IMAX (актуально на февраль ):
Купил умное зарядное устройство для зарядки практически всех встречающихся в страйкболе и в радиомоделях батарей.
Вкратце как заряжать батареи, на примерах.
LiPO – наиболее встречаемая батарея, состоит из нескольких банок, которые нужно балансировать, что бы избегать перезаряда и вздувание банки. Не любит сильной разрядки, не имеет память заряда, а это значит что разряжать ее перед зарядкой не нужно.
1.Берм батарею, смотрим что на ней написано. Нас интересует mAh, количество банок и коэффициент С (на обратной стороне батареи). В нашем первом случае 1000 mAh, 3 cell, 2С.
2. Подключаем сначала штекер балансира, затем силовой (Отсоединяем в обратном порядке).
3. Выбираем PROGRAM SELECT LiPo.
4. Мотаем до LiPo BALANCE. Жмём Enter. Мигает показатель А (ампер). Тут пригодятся наши данные с батареи. С – это mAh / 1000. У нас 2С, значит С=2*1=2
5. Жмем Enter. Мигает второй показатель, выставляем 11,1V (3S), потому что 3 cell.
6. Зажимаем Enter до сигнала. Началась зарядка.
7. Нажимаем Enter и кнопку вправо, появляется меню, где видно, сколько заряжена батарея.
8. Ждем 20 минут, выключится сама.
Максимальная зарядка составляет 4.2 V. Максимальный разряд около 3,6 V. Бывают случаи, когда батарею высосало , и устройство не приступает к зарядке. В этом случае нужно начать заряжать батарею в режиме NiMH некоторое время, затем переключить на LiPo, в режим BALANCE.
Для закрепления пример №2. Батарея-долгожитель - 2450mAh, 2 cell, 1C. Заряжаем 2,4 A, 7,4 (2 cell).
NiMN батарея, требует разрядки перед зарядкой, чтобы не набить порог.
1. Берём батарею, смотрим, что на ней написано. Нас интересует mAh и количество банок (считаем визуально). В нашем первом случае 1200 mAh, 8 банок.
2. Подключаем силовой провод.
3. Выбираем PROGRAM SELECT NiMH BATT.
4. Мотаем до NiMH CHARGE CURRENT. Это режим зарядки. Жмём Enter. Мигает показатель А (ампер). Тут пригодятся наши данные с батареи. Заряжать батарею нужно 0,3-0,6 от номинальной Ah. У нас 0,5*1,2=0,6.
5. Жмём вправо, появляется меню NiMH DISCHARGE. Это ток разряда, чем меньше, тем лучше от 0,3 до 0,5. Я выставляю 0,3 всегда. Вольты разрядки выставляем по следующей формуле V=1.25*(N-1), где N- количество банок. У нас V=1.25*(8-1)=8.75 (на фото стоит 6, это с другой батареи).
6. Жмём вправо, появляется меню NiMH CYCLE DCHG/CHG – тут выставляем количество циклов зарядка/разрядка и меняем с чего начать, с разрядки или с зарядки. Мы сначала разряжаем, затем заряжаем.
7. Зажимаем Enter до сигнала. Началась зарядка.
8. Ждем много времени, выключится сама.
Вот кратко как пользоваться, кому интересно более подробно, инструкция есть в интернете.
В заключение. Отличное устройство, выручало не раз. Продается в 2-х комплектациях, само устройство и со встроенным блоком питания. Мне досталось без встроенного блока, потом докупил такой вот блок на 12V и 5 А. В комплекте есть крокодилы для подсоединения к автомобильному аккумулятору.
Скачать инструкцию Imax B6 на русском языке можно здесь .
Источник: http://pobrodil.ru/real/102-imax-b6.htmlImax B6 как им пользоваться.
Регистрация 05.03.2010 Адрес Москва,Медведково Возраст 40 Сообщений 1,770 Записей в дневнике 1
Ну для начала сачтеот на этом сайте инструкцыю для зарядки там на русском и с цветными картинками и таблицами.
http://rc-aviation.ru/obzorm/40-mode. /250-gtpowera6
Потом включаете ваше зарядное устройство и левой кнопкой выбираете режим заряда LI-PO ктевируете правой кнопкои ENTER. далее выбираете средними кнопками режим BALANCE, далее подключаете свой АКК к силовым проводам и к балансировочному разьему, нажимаете еще раз правую кнопку ,у вас начинает мигать первая цыфра меняете ее на 5А в вашем случае это будет равно 1С (5000Mah=5A=1C), нажимаете еще раз правую кнопку начинает мигать вторая цыфра ее оставляете без изменений. далее на жимаем еще раз правую кнопку у вас определяеся какой акк у вас подключен и еще раз првую кнопку и держим ее пока не прозвучит сигнал и не начнется заряд. минут через 40-50 прозвучит еще идин сигнал и на дисплее в верхнем левом углу появится надписьFULL ВСЕ ЗАРЯД ЗАКОНЧЕН.
NI-ca и NI-MH заряжаются только через силовые провода без балансира. Соответственно в меню выбираете то что вам надо только зарядный ток выставляете 8А так как тфкие акки любят чуть завышенные токи.
УДАЧИ. БУДУТ вопросы пишите.
Последний раз редактировалось Krylatyi; 13.01. в 21:35.
Регистрация 30.01.2008 Адрес Кострома Возраст 42 Сообщений 348
Дабы не создавать отдельную тему спрошу здесь.
Подскажите, до каких значений А (и сколько по времени) нужно заряжать автомобильный аккумулятор?
Я пробовал заряжать током 3 -4А минут 10 - 20 заряжал вроде до 1500 -2000Mah.
По окончании заряда зарядник просигнализирует? (или нужно самому следить до каких значений нужно заряжать)
И можно ли заряжать автомобильный аккумулятор до полной емкости?
А почему нельзя. Он не особенный. Просто там 6-ть банок по 2 вольта. Конечное напряжение будет в районе 15,4В. Выставляете на заряднике ограничение по ёмкости на максимум, ток - 1/10 ёмкости, количество элементов - 6, и. и вперёд!
Зарядник сам должен отловить окончание зарядки по напряжению, дельта-пик на свинце не ловится вроде как (если не забыл я).
NI-ca и NI-MH заряжаются только через силовые провода без балансира. Соответственно в меню выбираете то что вам надо только зарядный ток выставляете 8А так как тфкие акки любят чуть завышенные токи.
Прости-прощай, Одесса-мама! - как пелось в знаменитой песне.
Ni-Ca (a таких не существует), точнее Ni-Cd, а уж тем более Ni-MH не стОит заряжать токами свыше 0,7 ёмкости, если такое не оговорено производителем. Самый щадящий режим - 0,1-0,3 ёмкости, допустимо до 0,7 ёмкости (большинство).
Это цитата из инструкции на девайс, заявленный в теме топика.
Инструкция не может знать особенностей аккумуляторов, которые будут заряжаться. Поэтому надо следовать исключительно инструкции производителя АККУМУЛЯТОРОВ. Те же литии можно зряжать как 1С, так и 4С. Вопрос в том какой литий имеется ввиду . Так и с никелями, они тоже сильно разные есть - от С/10 до 4С.
И кому в наш скоростной век это понравится?
Вот поэтому и придумали скоростной режим зарядки для некоторых аккумуляторов, при котором срок службы сокращается не фатально, а время заряда намного интереснее становится. А вот до скольки можно ускорять заряд - RTFM на КОНКРЕТНЫЙ аккум от производителя. Не производителя зарядки (он же не знает какие у вас акки!), а производителя АККУМОВ!
попробовав два раза зарядить акк так как он посоветовал тоесть токами 2С. акк остался жив.
А сколько нормальных его циклов заряд-разряд вы похерили - не подсчитать.
Все акки держат ускоренный заряд, только большинство от таких режимов теряет количество циклов.
Например, Вы могли свои убить циклов на 50-100 из 1000 возможных. К примеру.
Вас это устраивает? Тогда заряжайте их дальше таким же способом.
10 рублей за металлгидрид 2600 mA - дешевле выкинуть.
П.С. AndroNNNio. без обид, но Ваши мессаги хочется троллить и троллить! Такой бред душевный несёте.
Регистрация 26.11.2009 Адрес Калининград Возраст 51 Сообщений 1,928
П.С. AndroNNNio, без обид, но Ваши мессаги хочется троллить и троллить! Такой бред душевный несёте.
Вот тут Вы верно заметили - душевный. А когда Вы отвечаете, создаётся ощущение, что боретесь за звание АКБ-ГУРУ. И резко обходите конкурентов. Так Вы успокойтесь! Никто этого звания у Вас отбирать не собирается. Что касается лично меня. Неделю назад я получил этот зарядник, и я его ИЗУЧАЮ. Неспеша. Что непонятно, спрашиваю, в чём разобрался - отвечаю неразобравшемуся народу. Фирштейн зи?
Вы могли свои убить циклов на 50-100 из 1000 возможных.
Это ещё маленький процент. Но, как говорят, иногда день год кормит .
P.S. Сцылко на память не скажу, но купил в своё время 36 акков (типа оптом) 2600 mAh, их цена составила около 0,3 доллара за штуку. Ищите, да обрящете!
Источник: http://forum.rcdesign.ru/f88/thread217720.htmlИсточники: http://m.geektimes.ru/company/dronk/blog/253996/, http://pobrodil.ru/real/102-imax-b6.html, http://forum.rcdesign.ru/f88/thread217720.html
