Как правильно собирать электрические цепи

Как читать электрические схемы – графические, буквенные и цифровые обозначения

Новички, которые пытаются самостоятельно собрать какие-то электронные схемы и приборы, сталкиваются с самым первым в своей новой деятельности вопросе, как читать электрические схемы? Вопрос, на самом деле серьезный, ведь прежде, чем собрать схему, ее необходимо как-то обозначить на бумаге. Или найти готовый вариант для воплощения в жизнь. То есть, чтение электрических схем – основная задача любого радиолюбителя или электрика.

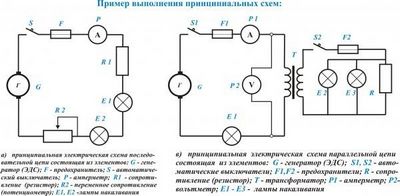

Что такое электрическая схема

Это графическое изображение, где указаны все электронные элементы, связанные между собой проводниками. Поэтому знание электрических цепочек – это залог правильно собранного электронного прибора. А, значит, основная задача сборщика – это знать, как на схеме обозначаются электронные компоненты, какими графическими значками и дополнительными буквенными или цифровыми значениями.

Все принципиальные электрические схемы состоят из электронных элементов, которые имеют условное графическое обозначение, короче УЗО.

Для примера дадим несколько самых простых элементов, которые в графическом исполнении очень похожи на оригинал. Вот так обозначается резистор:

Как видите, очень похоже на оригинал. А вот так обозначается динамик:

То же большое сходство. То есть, существуют некоторые позиции, которые сразу же можно опознать. И это очень удобно. Но есть и совершенно непохожие позиции, которые или надо запомнить, или надо знать их конструкции, чтобы легко определять на принципиальной схеме. К примеру, конденсатор на рисунке снизу.

Тот, кто давно разбирается в электротехнике, то знает, что конденсатор – это две пластинки, между которыми размещен диэлектрик. Поэтому в графическом изображении был и выбран этот значок, он в точности повторяет конструкцию самого элемента.

Самые сложные значки у полупроводниковых элементов. Давайте рассмотрим транзистор. Необходимо отметить, что у этого прибора три выхода: эмиттер, база и коллектор. Но и это еще не все. У биполярных транзисторов встречаются две структуры: «n – p – n» и «p – n – p». Поэтому и на схеме они обозначаются по-разному:

Как видите, транзистор по своему изображению на него-то и не похож. Хотя, если знать структуру самого элемента, то можно сообразить, что это именно он и есть.

Простые схемы для начинающих, зная несколько значков, можно читать без проблем. Но практика показывает, что простыми электросхемами в современных электронных приборах практически не обходятся. Так что придется учить все, что касается принципиальных схем. А, значит, необходимо разобраться не только со значками, но и с буквенными и цифровыми обозначениями.

Что обозначают буквы и цифры

Все цифры и буквы на схемах являются дополнительной информацией, это опять-таки к вопросу, как правильно читать электросхемы? Начнем с букв. Рядом с каждым УЗО всегда проставляется латинская буква. По сути, это буквенное обозначение элемента. Это сделано специально, чтобы при описании схемы или устройства электронного прибора, можно было бы обозначать его детали. То есть, не писать, что это резистор или конденсатор, а ставить условное обозначение. Это и проще, и удобнее.

Теперь цифровое обозначение. Понятно, что в любой электронной схеме всегда найдутся элементы одного значения, то есть, однотипных. Поэтому каждую такую деталь пронумеровывают. И вся эта цифровая нумерация идет от верхнего левого угла схемы, затем вниз, далее вверх и опять вниз.

Внимание! Специалисты называют такую нумерацию правилом «И». Если обратите внимание, то движение по схеме так и происходит.

И последнее. Все электронные элементы имеют определенные свои параметры. Их обычно также прописывают рядом со значком или выносят в отдельную таблицу. К примеру, рядом с конденсатором может быть указана его номинальная емкость в микро- или пикофарадах, а также номинальное его напряжение (если такая необходимость возникает). Вообще, все, что связано с полупроводниковыми деталями должно обязательно дополняться информацией. Это не только упрощает чтение схемы, но и позволяет не ошибиться при выборе самого элемента в процессе сборки.

Иногда цифровые обозначения на электросхемах отсутствуют. Что это значит? К примеру, взять резистор. Это говорит о том, что в данной электрической схеме показатель его мощности не имеет значения. То есть, можно установить даже самый маломощный вариант, который выдержит нагрузки схемы, потому что в ней течет ток малой силы.

И еще несколько обозначений. Проводники графически обозначаются прямой непрерывной линией, места пайки точкой. Но учтите, что точка ставиться только в том месте, где соединяются три или более проводников.

Заключение по теме

Итак, вопрос, как научится читать схемы электрические, не самый простой. Вам потребуется не только знание УЗО, но и знание, касающиеся параметров каждого элемента, его структуры и конструкции, а также принципа работы, и для чего он необходим. То есть, придется учить все азы радио- и электротехники. Сложно? Не без этого. Но если вы поймете, как все работает, то для вас откроются горизонты, о которых вы и не мечтали.

Электрическая цепь и ее составные части

Указанные в таблице элементы являются составными частями простейших электрических цепей.

Рассмотрим простейшую электрическую цепь на примере устройства карманного фонарика. В нее входят источник питания, лампочка накаливания, соединительные провода и выключатель (ключ).

Собирать цепь удобно в следующей последовательности: сначала подключим лампочку к одному из полюсов источника тока (батарейки), затем второй контакт на лампочке подключаем к разомкнутому предварительно ключу (выключателю) и, чтобы замкнуть цепь, второй контакт ключа соединяем со свободным полюсом источника тока.

После сбора цепи видно, что лампочка не горит, т. к. она все еще разомкнута с помощью ключа, и электрический ток не идет (не выполнено условие замкнутости электрической цепи). Теперь замыкаем ключ, и лампочка загорается (рис. 5), т. к. цепь становится замкнутой и все условия существования электрического тока выполнены.

Изобразим схему собранной нами электрической цепи с использованием приведенных в таблице условных обозначений (рис. 6).

Конечно же, бессмысленно рассматривать с практической точки зрения те электрические цепи, в которых не выполняется работа электрического тока. О действии электрического тока и о выполнении им работы мы поговорим позже.

На следующем уроке нашей темой будет Электрический ток в металлах .

  1. Генденштейн Л. Э, Кайдалов А. Б. Кожевников В. Б. Физика 8 / Под ред. Орлова В. А. Ройзена И. И. – М. Мнемозина.
  2. Перышкин А. В. Физика 8. – М. Дрофа, 2010.
  3. Фадеева А. А. Засов А. В. Киселев Д. Ф. Физика 8. – М. Просвещение.

Дополнительные рекомендованные ссылки на ресурсы сети Интернет

  1. Стр. 78: вопросы № 1–4, стр. 79: упражнение № 13. Перышкин А. В. Физика 8. – М. Дрофа, 2010.
  2. В вашем распоряжении есть гальванический элемент, лампочка, два ключа и соединительные провода. Нарисуйте принципиальную схему электрической цепи, в которой лампочка загорается только тогда, когда включены оба ключа.
  3. Железный гвоздь и отрезок медного провода воткнули в лимон. Потечет ли ток через провод, которым соединяют гвоздь и медный провод?
  4. С потолка в месте крепления люстры свисают три провода, по которым после подключения люстры идет ток. Если люстру подключить правильно, два выключателя работают таким образом, что один из них включает и выключает одну лампу, а другой – остальные три. Нарисуйте схему соединения ламп в люстре, выключателей и источника тока.

Если вы нашли ошибку или неработающую ссылку, пожалуйста, сообщите нам – сделайте свой вклад в развитие проекта.

ЭЛЕКТРИЧЕСКИЙ ЩИТОК

Электрический щиток является непременной частью системы электрообеспечения квартиры, дачи или гаража. Он представляет собой несущее основание на котором установлены такие устройства как защитно - коммутационные изделия (автоматические выключатели, УЗО) приборы учета электроэнергии (счетчики) и т.п.

Расположение, комплектация электрического щитка зависят от местных условий и определяются схемой электропроводки.

Далее будет рассмотрена схема щитка. устанавливаемого непосредственно в квартире для распределения нагрузки по различным направлениям. ( Без электросчетчика. Про его подключение написано здесь ).

Общий вид одного из вариантов сборки такого щитка, установленного в квартире, показан на рисунке 1.

Здесь:
  1. Линия ввода (от подъездного электрощита с электрическим счетчиком, общим автоматом защиты).
  2. Линии электропроводки к потребителям электроэнергии в квартире
  3. Соединители WAGO для фазовых и нулевых проводов. Стандартно для этого используются шины с соединением под винт , но здесь мастеру захотелось сделать так. Ничего страшного в этом не вижу. Главное, чтобы соединение проводов было надежно и безопасно.
  4. Автоматические выключатели, устройства защитного отключения
  5. DIN рейка.

Несколько слов про последнюю позицию. DIN рейка - это металлический профиль, крепящийся к щитку. Она позволяет удобно фиксировать комплектующие щиток изделия. Как это делается поясняет рисунок 2 на примере автоматического выключателя.

Таким образом, собрать электрический щиток, даже своими руками, достаточно просто. Главное правильно определить размер DIN рейки, соответственно щитка, куда она будет устанавливаться. Для этого нужно учитывать установочные размеры автоматов, УЗО, счетчика (при необходимости). В приведенном примере автоматический выключатель занимает одно установочное место. Двойной - два, однофазное УЗО - тоже два, счетчик, например, может потребовать, в зависимости от конструкции четыре и более.

Например, на рисунке 1 задействовано 10 мест при наличии двух УЗО и трех автоматов защиты. Думаю, сборка щитка затруднений вызвать не должна, поэтому, предлагаю перейти к рассмотрению следующего вопроса.

СХЕМА ЭЛЕКТРИЧЕСКОГО ЩИТКА

Предлагаю взять за основу схему электропроводки. уже рассмотренную на этом сайте и разработать схему щитка применительно к ней. За исходные данные примем:
  • Количество линий питания электропотребителей - 3. Из них:
    1. Осветительная сеть общей мощностью 1кВт,
    2. Цепь питания кухонных розеток. Мощность электропотребителей 5кВт (стиральная машина, микроволновка, холодильник).
    3. Розетки в комнате, прихожей. Одновременное потребление не более 2 кВт.
  • В каждую электрическую цепь устанавливается отдельный автоматический выключатель.
  • Линии 2, 3 оборудуются УЗО.
  • Подключение щитка производится к однофазной цепи напряжением 220В после счетчика, установленного за пределами квартиры.

Этих данных достаточно, чтобы нарисовать схему щитка:

Здесь я использовал следующие обозначения:
  • Цифровым индексом обозначается порядковый номер линии в соответствии с исходными данными. Линия ввода имеет индекс 0.
  • S - электрический провод сечением S. То есть запись 2хS2 означает два провода сечением S линии номер 2 .
  • SF - автоматический выключатель.
  • Q - устройство защитного отключения (УЗО).
  • L/N - фаза / ноль
  • XL. XN - соединители (шины) для фазовых и нулевых проводов соответственно.

Далее, следуя рекомендациям изложенным на этой странице. определяем значения токов, сечения проводов, выбираем автоматические выключатели и УЗО. после этого можно приступить к сборке щитка.

Хочу обратить внимание на такую деталь - если вместо нескольких проводов используете один, то он должен быть рассчитан на сумму токов.
