BMW 3 series Touring 330d Булочка Edition › Бортжурнал › Перемотка, ремонт сабвуфера своими руками.попытка номер 1

Недавно выкладывал тизерок о том что накрылся мой саб и я решил его сам перемотать)

Нам понадобиться
— подходящая проволока, мой 0,4 я нашол 0,35 примерно
— оправка для намотки, делаем сами ч тобы подошла по диаметру или точим у токаря
— эпоксидный клей, да да я делал на его основе
— момент
— растворитель
— инструменты
— шуруповертил дрель
— остальное на фото

Итак в идеале надо пропускатm проволоку через растворитель (тряпка паролончик) и далее через эпоксидный клей.

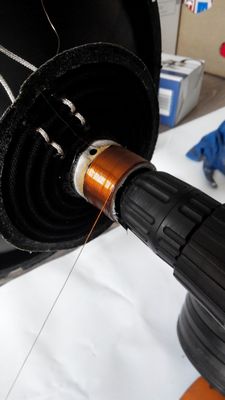

Но я брал мазал сам каркас обмотки и потом саму обмотку послойно, давая высыхать каждому слою 3 часа, их всего у меня было 4, т.е 4 прогона, Припаиваем контакт, мотаем туда, фиксируем натяг проволоки, подсохло, продолжаем, обратно, то же самое, туда, и последний обратно, натягимаем, припаиваем второй контакт, отрезхаем, мажеи эпоксидкой.

Я мазал кисточкоя для макияжа)) пожертвалв жена))), мазал, потом ей же излишки убирал, и еще сверху 5й слой для прочности.
Вот она в идеале 4 слоя

Валим тестить))
Первая проверка

Итак катушка намотана, осталось ее приклеить к динамику, а это тоже очень точный процесс, тк надо сделать так что бы катушка не терла в дифузоре.
Для этого я использовал обычный бумажки в количестве 10 штук, положенных в промежуток между катушкой и ее местоположением. благо корпус динамы это позволяет — есть отверстия для охлаждения.
Если нет, то надо помучаться и вручную центрировать, прослушивая музло и нажимая на центр динамика…

как же без него)

Наносим Клей момент на подвес и вставляем аккуратно, далее прижимаем и вытаскиваем бумажки. Приклеиваем сам диффузор сверху, тоже моментом
даем подсохнуть сутки и собираем

Уже неск дней он меня радует, так что пока пользуем, если ему дать мзды — конечно он не выдержит, я выкрутил немного назад усилитель 30-40%, вместо ранее 50.
Так что все путем…

Ну и как же без него))) везде помогал))

Сделай сам своими руками О бюджетном решении технических, и не только, задач.

Как отремонтировать динамик самому? FAQ Часть5

Страницы 1 2 3 4 5 6 7 8

Как рассчитать диаметр провода при перемотке динамика?

Подобный расчёт может понадобиться тогда, когда Вам в руки попал уже разобранный динамик, из которого удалили катушку, а исходный диаметр провода неизвестен.

Также, в некоторых случаях, может понадобиться изменить сопротивление динамика. Например, динамики 25ГДН-3, 35ГДН-1 и 75ГДН-1(3) выпускались с сопротивлением как 4 Ома, так и 8 Ом.

Пригодиться это даже тогда, когда утрачена не только катушка, но и гильза. Тогда можно принять длину катушки в полтора раза больше толщины переднего фланца.

Данная формула позволяет рассчитать диаметр медного провода для намотки двухслойной катушки виток к витку. Нужно только учитывать, что в технических данных динамиков, указывается сопротивление не постоянному, а переменному току, измеренное на частоте 1000Гц, если не указано другое. Поэтому в формулу лучше сразу подставить величину сопротивления на 10-15% меньше паспортной.

D – внешний диаметр гильзы в мм.

L – длина катушки в мм.

R – требуемое сопротивление катушки постоянному току.

d – диаметр медного провода без изоляции.

Эта же формула для алюминиевого провода:

Пример расчёта диаметра медного провода.

Длина катушки (L) – 20мм.

Диаметр гильзы (D) – 25мм.

Сопротивление (R) – 3,6 Ом.

Как измерить с высокой точностью диаметр провода, не имея микрометра, описано здесь.

Как намотать катушку динамика?

Намотка катушек динамиков производится виток к витку до получения заданной длины катушки. Количество витков при этом, как правило, не считают.

При намотке следует поддерживать постоянное натяжение провода и тщательно укладывать витки. Особенно тщательно укладываются витки второго слоя, когда каждый виток должен быть строго уложен между витками первого слоя.

Чтобы было удобно осуществлять такую точную работу, позаботьтесь об упоре для руки.

Катушку с обмоточным проводом можно закрепить любым удобным для Вас способом и установить на полу.

Подробнее о самом простом станке для намотки динамиков можно прочесть здесь .

Другой полезный инструмент, который понадобится для намотки катушек, это вот такая прищепка с грузиком.

Далее я расскажу о том, как намотать катушку, и зафиксировать её витки клеем «БФ-2» или «БФ-4».

Необходимую вязкость клея можно обеспечить добавлением небольшого количества спирта с тщательным перемешиванием.

Разверните плеер на весь экран, чтобы увидеть видео в полном разрешении.

Перед основной намоткой, на гильзу наматывается несколько лишних витков, для того, чтобы надёжно закрепить провод и гильзу на поверхности шаблона. Затем во время очередного лишнего витка на гильзу кисточкой наносится равномерный слой клея.

После этого, быстро мотается первый слой катушки. Затем к проводу цепляется грузик, который позволяет сохранить необходимое натяжение провода и освободить до этого занятую руку. Затем, первый слой катушки покрывается клеем.

Не пытайтесь на этом этапе крепить конец провода, намоткой на какой-нибудь предмет!

Любой лишний перегиб провода может увеличить габариты катушки, уменьшив тем самым внешний воздушный зазор.

Если всё-таки не удалось избежать перегибов провода, то несколько раз протяните проблемное место через ноготь большого пальца.

Через пятнадцать-двадцать минут, когда клей подсохнет, можно приступать к намотке второго слоя.

Сначала мотается один два витка второго слоя, а затем первый слой катушки покрывается клеем. Это делается для того, чтобы свежий клей не растворил клей, нанесённый ранее, и первый виток второго слоя не провалился в образовавшуюся щель между крайними витками первого слоя.

После намотки второго слоя провода, катушка подсушивается в течение 10-15 минут, а затем снова покрывается клеем.

Когда клей хорошо подсохнет, можно, либо снять с оправки катушку вместе с гильзой, если она уже вклеена в диффузор, либо вклеить её в диффузор прямо на шаблоне.

Однако в некоторых случаях гильзу вклеивают в диффузор уже во время сборки динамика.

Чтобы снять гильзу с шаблона, то место прокладки, где была нанесена фиксирующая капля клея, отрезается, и гильза снимается с оправки вместе с катушкой и прокладкой.

Если прокладка не скользит по оправке, значит, натяжение провода при намотке было слишком велико. Нужно отметить, что чрезмерное натяжение провода может уменьшить зазор между гильзой и керном и сделать сборку динамика невозможной. Это обусловлено тем, что медный провод может растягиваться и сжиматься, как и любой другой металл.

Так как в гильзе имеется щель, то во время намотки катушки в неё проникает клей и гильза приклеивается к прокладке.

Для того чтобы отделить прокладку от гильзы достаточно при помощи кисточки слегка смочить ацетоном или спиртом место, где прокладка склеилась с гильзой.

Вот наша катушка и готова. Теперь её следует досушить до конца.

Для окончательного отверждения клея, на катушку подаётся электрический ток. Силу тока подбирают для достижения оптимального режима отверждения.

Температуру в процессе сушки можно измерить электронным термометром.

Если нет подходящего блока питания, то катушку можно подключить к УНЧ и подать на его вход сигнал от Генератора Низкой Частоты (ГНЧ). Ссылка на программный ГНЧ есть в «Дополнительных материалах».

Режим отверждения клеев «БФ-2», «БФ-4».

Выдержать 60 мин. при комнатной температуре.

Затем 15 мин. при 55… 60ºС.

Затем 60 мин. при 85… 90ºС.

Перемотка динамиков своими руками

Начинаем самостоятельный ремонт или перемотку (как вам будет удобно говорить) вышедших из строя динамических головок. Наверное все из вас имеют дома акустические системы. Они применяются очень часто, усилитель низкой частоты - на сколько бы мощным он не был, без качественной динамической головки не сможет воспроизвести звук. Сегодня на рынке можно найти головки самой разной мощности, иногда встречаются головки с безупречным внешним видом, просто глаз не оторвать, как право дизайнерские шедевры стоят немало денег.

Для сравнения, например, 1000 ватт громкоговоритель будет стоить в два раза дороже киловатного усилителя низкой частоты. Динамические головки большей мощности в основном бывают низкочастотными. Но вот беда - динамик сгорел. Во первых давайте поймем что значит сгорел?

Дело в том, что в головке звуковые колебания образуются за счет электромагнитных, звуковой сигнал подают на катушку динамика, который воздействует с постоянным магнитом и за счет этого образуются механические колебания. Катушка состоит из витков медного провода с лаковым покрытием, лак сгорает или сдирается таким образом сопротивление катушки снижается образуя замыкание.

Это может случится по разным причинам. например при подачи на громкоговоритель более большей мощности, чем она расчитана, или же от долговременной работы лак сдирается образуя замыкание с железным каркасом динамика. Что же делать в таком случае? Скажу сразу если у вас есть испорченные отечественные головки с бумажным подвесом не пытайтесь ремонтировать, это пустая трата времени, а если уж головка красивая, мощная а выбрасывать жалко быстро беритесь за монтажный нож, будем ремонтировать!

Смотрим на фотографии, аккуратно при помощи монтажного ножа отрезаем подвес и нижнюю часть - гармошку (своего рода амортизатор который приклеен к корпусу головки). После всего этого вынимаем диффузор с катушкой. На вид очень хорошо видно, что катушка сгорела, но если динамик не издает никаких звуков, скорее всего в катушке обрыв.

В любом случае нужно перемотать катушку, для этого осторожно снимаем сгоревшую катушку оставляя голый бумажный каркас на которой была намотана катушка. Иногда встречаются металлические каркасы. Берем провод с диаметром точно такой, какой была намотана сгоревшая катушка. В отверстие каркаса нужно вставить твердую гильзу (подойдет подходящий по диаметру конденсатор). Начинаем очень аккуратно виток к витку мотать катушку.

Обычно динамические головки имеют сопротивление 4-6 ом, очень редко 8 ом. Сверху начинаем намотку постепенно приближаемся к концу каркаса, но до конца не нужно мотать, оставляем зазор 1-3 миллиметр, затем мотаем второй ряд который находится над первым, итого получится 40-50 витков или чуть больше, незначительное отклонения не помешают работе динамика. После окончания намотки на катушку капаем 1-2 капель супер клея. Далее собираем динамик, диффузор и гармошку приклеиваем клеем момент. Даем клею сохнуть в течении пол дня, и потом головка готова к использованию.

Источники: http://www.drive2.ru/l/4130592/, http://oldoctober.com/ru/loudspeaker_5/, http://www.radiopill.net/publ/peremotka_dinamikov/11-1-0-15
