Как правильно уложить арматуру в ленточном фундамете

Порядок работы по правильному армированию ленточного фундамента

Ленточный фундамент наиболее распространен в силу своей универсальности для большинства типов грунта и возможности выдерживать большой вес построек. Его возведение довольно трудозатратно, и предполагает обязательное армирование — укрепление бетона металлическими конструкциями. Оно призвано компенсировать действие сил, направленных на сжатие и растяжение бетона, препятствуя его разрушению вследствие колебаний температуры и высоких нагрузок.

Для армирования используется специальный прут с ребристой поверхностью от 6 до 32 мм в диаметре. Требования к ее монтажу в зависимости типа грунта, строения, толщины арматуры описаны в СНИПах и обязательны для соблюдения не только крупными строительными подрядчиками, но и при самостоятельном возведении дома.

Правила установки арматуры

Для частных 1-2 этажных домов наиболее часто используют арматуру сечением 10-12 мм (возможно композитную ), укладывая ее в верхней и нижней части фундамента. Верхний и нижний слои соединены вертикальными опорами с шагом 50-80 см, на которые приходится небольшая нагрузка. Диаметр вертикальной арматуры может быть меньше, 6-8 мм.

Горизонтальные прутья, расстояние между которыми должно быть не более 30 см, укладывают с нахлестом, сцепляя их с вертикальными. В каждом слое насчитывается 2-4 прута. Для мелкозаглубленного фундамента достаточно двух слоев, для глубокозаглубленных – трех.

Для защиты от коррозии арматура должна быть сверху полностью погружена в бетон. От опалубки ее также должен отделять слой в 6-8 см. Наиболее распространенный способ скрепления арматурных прутьев – соединение при помощи проволоки и вязального крючка. Сварка применяется лишь для отдельных видов арматуры.

Поэтапная технология армирования

Установку арматуры можно разделить на два этапа. Вначале собирается каркас из прутьев точно по размерам траншеи под будущий фундамент и в соответствии с рассчитанной нагрузкой. Его можно собирать поэтапно, используя длинный верстак, наращенный с помощью досок на всю длину прутьев. Вначале заготавливаются более тонкие вертикальные прутья нужной длины и собираются при помощи проволоки в стойки.

Затем на разложенной на ровной поверхности более толстой арматуре эти стойки крепятся вязальной проволокой приблизительно каждые 30 см. Так готов нижний горизонтальный пояс арматуры. Верхний выполняется аналогичным образом.

Особое внимание при вязке арматуры нужно уделять углам, чтобы стороны фундамента были жестко связаны. Отдельные части арматурного каркаса на углах укрепляются Г-образными элементами, со стороной не менее 40 см. Вертикальные стойки на углах должны располагаться вдвое чаще, чем на основной части.

После того, как готова опалубка под фундамент (как ее делать, читайте тут ), можно приступать к следующему этапу – укладке готового арматурного каркаса и заливке бетона. Перед заливкой бетона необходимо проложить сквозь прутья арматуры трубы для коммуникаций и вентиляции. Для более равномерного распределения бетон необходимо заливать слоями, каждый из которых разравнивать виброплатформой или тщательно вручную. После высыхания проводят гидроизоляцию всего фундамента рубероидом или битумной мастикой, по описанной здесь технологии.

Прочность и долговечность дома напрямую зависят от правильной закладки фундамента и его укрепления. Этот ответственный этап строительства лучше всего поручить профессионалам, которые выполнят трудоемкие этапы по заливке и армированию основания должным образом. Самостоятельно браться за этот процесс стоит лишь при наличии опыта и уверенности в собственных силах.

Как вязать арматуру, можете посмотреть на видео:

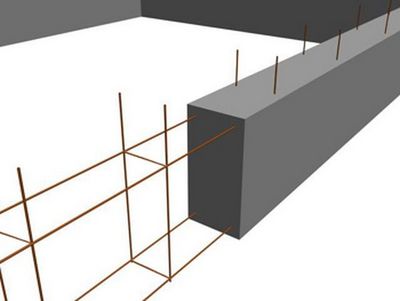

Армирование ленточного фундамента

Наиболее популярный фундамент в частной застройке – ленточный. Чаще всего это бетонная лента, на которую опираются стены дома.

Бетон способен выносить большие статические нагрузки (поскольку выдерживает огромное усилие на сжатие), но уязвим для динамических нагрузок.

При усилии на растяжение, которое часто возникает при подвижках и морозном пучении грунта, лента может потрескаться.

Чтобы этого не произошло, ее армируют металлическим прутом. Как правильно армировать ленточный фундамент своими руками?

Какая арматура лучше для ленточного фундамента?

Армирование ленточного фундамента можно выполнить стальными или композитными материалами, т.е. металлическими либо стеклопластиковыми стержнями. Их отпускают в бухтах от 50 до 100 метров, иногда в виде нарезанного металлопроката от 6 до 12 метров.

Достоинства стеклопластиковой арматуры для фундамента – стойкость к коррозии, химическая инертность, немагнитность, отсутствие электропроводности и статического электричества. Этот материал используют, например, при устройстве фундаментов под технические сооружения, для которых важно отсутствие радиопомех.

В частной застройке применяют редко: из-за плохого растяжения на изгиб он не слишком эффективно выполняет свою основную функцию.

Особенности и диаметр арматуры для ленточного фундамента:

• для вертикалей и поперечин используется гладкий либо рифленый прут толщиной около сантиметра;
• для продольной части каркаса, принимающей на себя основные нагрузки, выбирают рифленый материал до двух сантиметров (для частного дома этого достаточно);
• для вязки используют стальную проволоку либо стяжные хомуты;
• иногда для соединения прутьев применяют сварку. Для нее подходит металл с маркировкой «С».

Для армирования фундамента не разрешается использовать:

• профильные уголки;
• металлические трубы;
• сетку-рабицу, в т.ч. с крупной ячейкой;
• железные тросы;
• пластиковые бутылки и т.д.

к оглавлению ↑

Как рассчитать арматуру для ленточного фундамента

Для мелкозаглубленных фундаментов (не глубже 90 сантиметров) каркас выполняют из двух продольных рядов, по два прута в ряду. Для заглубленных (ниже промерзания грунта, т.е. глубже полутора метров) продольные прутья кладут на трех-четырех уровнях.

• между вертикалями шаг от 40 до 80 см;
• между горизонталями – от 30 до 60.

В 52-01-2003 СНиП приведено минимальное количество металла: 0,1 % от сечения фундамента. Например, если высота ленты 1,2 метра, а ширина 0,4, то суммарное сечение арматуры – от 480 квадратных миллиметров.

Минимальный диаметр прутьев зависит от условий армирования:

• продольный прут для стороны длиной до 3 метров – 1 сантиметр;
• больше трех – 1,2;
• поперечины при высоте каркаса до 80 см – 0,6 см;
• больше 80 – 0,8 см.

Для наглядности приведем пример расчета.

Количество арматуры для ленточного фундамента: (к полученным цифрам нужно добавить запас около 10%):

• Длина продольных прутьев: 20 метров умножаем на 4 = 80 метров;
• Вертикальные штыри, с пятисантиметровым отступом от поверхности: 1,4 метра умножить на количество пересечений (51) получится 71,4 метра;
• Поперечины: 40*0,3*2 = 24 метра;
• На пересечение нужно 30 сантиметров проволоки для вязки, по четыре стыка на секцию. С запасом – прядка 70 метров.

Схема армирования ленточного фундамента

Порядок действий при армировании следующий:

1. Насыпать дно канавы подушку из песка со щебнем.

2. Залить бетонную подошву слоем 5 сантиметров для защиты металла от коррозии. Вместо подошвы можно использовать более экономный вариант: подложить под вертикальные прутья камни или обломки кирпича. Но это долгий и энергоемкий способ.

3. Установить опалубку.

4. Уложить на бетон расчетное число поперечных прутьев с шагом в пределах 0,8 см.

5. Уложить вдоль стенок канавы два ряда продольных прутьев. Связать пересечения. Между собой фрагменты горизонталей соединяют внахлест. Длина нахлеста – 50 диаметров прута минимум.

6. На стыках установить вертикальные прутья. Их ставят перпендикулярно уложенному нижнему уровню, отклонений от вертикали быть не должно. Привязать.

7. К вертикалям привязать верхний ярус поперечин. Перехлест концов рамки при этом должен быть минимум 20 сантиметров.

8. Уложить верхние продольные прутья, скрепить с остальной конструкцией хомутами либо проволокой.

9. Зафиксировать каркас относительно опалубки. Между металлом и досками должно оставаться не меньше пяти сантиметров. Такое же минимальное расстояние оставляют между прутьями и верхней границей бетона.

Как правильно вязать арматуру для ленточного фундамента

Для предохранения и самого каркаса, и бетона от развития коррозии перед началом монтажа следует очистить арматурные прутья от ржавчины и грязи.

Для работы потребуется инструмент: зажимы, специальные крючки для вязки проволоки, полотно или ножницы по металлу.

Самодельный крючок можно изготовить из куска арматуры: обточить наждаком конец прута 6 или 8 миллиметров, загнуть и надеть на противоположный конец деревянную либо пластиковую трубку. Ручка должна располагаться под тупым углом к рабочей части крючка. С обеих сторон ее фиксируют упорными шайбами, шайбы прихватывают сваркой.

Действия при связывании:

1. Завести согнутую вдвое проволоку под нужный стык прутьев.
2. Поддеть крючком петельку сгиба.
3. В два-три оборота связать петельку с другим (двойным) концом проволоки.

Проблемный момент при монтаже – армирование углов ленточного фундамента. В углах образуется концентрированное напряжение, это самые нагруженные точки. Для компенсации нагрузки используются Г-образные либо П-образные усиления хомутами. Г-образные применяют для тупых углов.

А) с помощью нахлеста и лапки, Б) с помощью Г-образного хомута. 1. горизонтальная арматура, 2. нахлест, 3. лапка, 4. вертикальная арматура, 5. поперечная арматура, 6. дополнительная поперечная арматура, 7. Г-образный хомут, d #8212; диаметр стержня арматуры

Хомуты нужного размера и сечения устанавливают вместо рядовых вертикальных прутьев. В угловых соединениях хомутов должно быть вдвое больше, чем на линейных участках.

Похожие материалы:

Пошаговая инструкция укладки ленточного фундамента своими руками

Ленточный фундамент не зря так популярен в качестве основы для будущих зданий и сооружений. Универсальность и простота конструкции, способность выдерживать большие нагрузки, возможность обустройства на разных типах почв – все это делает его привлекательным для строительства домов различного назначения.

Несмотря на высокую трудоемкость работ, его несложно сделать самостоятельно, в этом может помочь пошаговая инструкция укладки ленточного фундамента своими руками.

Толщина основания, глубина его залегания, вид (монолитный или сборный) зависят от многих факторов:

• Характер почвы;
• Этажность;
• Нагрузка на основание;
• Некоторые другие нюансы.

Все эти особенности должны учитываться еще на стадии разработки проекта дома, поэтому это тема отдельного разговора.

Разметка территории

Перед началом работы необходимо удалить с территории будущего строительства весь мусор, если есть кустарники или деревья – выкорчевать их.

Разметку фундамента при отсутствии специальных устройств, таких как, например, теодолит, можно сделать при помощи рулетки, заостренных деревянных колышков или прутков арматуры, мотка веревки или шпагата.

Важно отметить, что при разбивке участка нужно обязательно учитывать следующий фактор: размер ширины траншеи должен быть как минимум на 20 сантиметров больше толщины основания.

В самом простом случае форма будущего дома имеет форму прямоугольника или квадрата. Колышками отмечают угловые точки периметра внешней части фундамента. Необходимо обязательно проверить правильность разметки углов в 90°, для этого измеряются обе диагонали прямоугольника. Когда они равны, то разбивка выполнена правильно, если нет – необходима корректировка.

Веревкой или шпагатом колышки соединяются между собой, после чего подобным образом можно приступать к разметке внутренней границы фундамента, учитывая его толщину. Разбивка заканчивается нанесением необходимых линий всех внутренних перегородок здания.

Если контур строящегося дома имеет более сложную форму, то начинать разметку все равно нужно с нанесения базового прямоугольника или квадрата с последующей корректировкой периметра.

Практически любой участок поверхности земли будет иметь перепады высот по всему контуру будущего здания. Поэтому сначала необходимо найти самую низкую (нулевую точку) основания в одном из внешних углов разметки, для этого можно воспользоваться водяным уровнем. От этой отметки и будет рассчитываться глубина залегания фундамента.

Земляные работы

Теперь можно приступать к земляным работам – выкапыванию траншей, дно которых обязательно должно быть ровным по горизонтальному уровню. Следует отметить, что при сложной планировке дома лучше вырыть котлован, на дне которого можно будет сооружать опалубку. Это же относится и к основанию здания с цокольным этажом.

На дне траншей сооружается подушка под фундамент. для этого оно засыпается слоем мелкого гравия толщиной около 15 сантиметров, разравнивается и тщательно трамбуется, для получения более качественного результата в процессе трамбовки гравий желательно проливать небольшим количеством воды.

Затем нужно насыпать примерно такой же слой песка (желательно речного) и схожим образом тоже утрамбовать. Подушка фундамента в процессе эксплуатации будет подвержена воздействию влаги, поэтому ее рекомендуется защитить сначала цементным молочком (слабым раствором цемента), после чего уложить слой гидроизоляции.

Изготовление опалубки

Можно воспользоваться разборной металлической опалубкой, взяв ее в аренду, или сколотить самостоятельно из обрезной доски или листов фанеры. Использованные доски или фанеру можно будет задействовать в дальнейшем после снятия опалубки, например, для сооружения кровли.

Сколачивать щиты можно непосредственно на строительной площадке, после чего устанавливать их в траншеи. С внутренней стороны опалубки доски должны быть строгаными, шляпки гвоздей нужно размещать тоже изнутри, тогда опалубка будет более ровная и ее легче будет снять после затвердевания бетона.

С внешней стороны щиты фиксируются кольями, забитыми в грунт вплотную к опалубке, а с внутренней – распорными брусками для придания надежности конструкции во время заливки и схватывания бетона. Высота опалубки должна быть немного больше верхней точки фундамента, размера в 10 сантиметров вполне достаточно.

Для защиты от влаги, содержащейся в растворе, а также чтобы не допустить выдавливания бетона через щели внутреннюю часть опалубки желательно укрыть полиэтиленовой пленкой или другим изоляционным материалом.

Армирование ленточного фундамента

Армирование ленточного фундамента необходимо для придания бетонному фундаменту прочности на разрыв. Работы по подготовке арматуры также лучше проводить на поверхности, устанавливая в опалубку уже готовые секции.

Для сооружения конструкции используются специальные металлические прутки сечением от 12 до 16 миллиметров, из которых формируются горизонтальные ряды.

При изготовлении каркаса из арматуры нужно обратить внимание на несколько нюансов:

• Величина шага между рядами должна быть около 50 сантиметров;
• Высота нижних рядов – примерно 7-10 сантиметров от подушки, а верхние – не менее 5 сантиметров от его верхней точки;
• Боковые ряды нужно размещать на расстоянии около 5 сантиметров внутри каркаса опалубки;
• Крепление горизонтальных рядов между собой производится поперечными и вертикальными штырями металлической проволокой или сваркой.

Такая схема сборки гарантирует расположение арматурного каркаса полностью в толще бетона и защищает его от коррозии. Теперь перед заливкой осталось только сформировать вентиляцию и отверстия под коммуникации с помощью отрезков пластиковых труб, заполненных песком.

Заливка бетона в опалубку

Для уплотнения каждого слоя и удаления пузырьков воздуха можно использовать такие подручные средства, как деревянная трамбовка или кувалда (ей постукивают по опорам опалубки), но большую надежность даст специальный вибратор, который тоже можно арендовать.

Важно! После полной заливки бетон должен набирать крепость не менее 2-3 недель, по истечении этого срока возможны дальнейшие работы.

Этапы строительства фундамента в видео:

Описанный процесс можно назвать достаточно трудоемким, но сложным он не является, поэтому пошаговая инструкция укладки ленточного фундамента своими руками может быть полезна любому, внимательно прочитавшему ее.
