Как правильно уложить обрешетку под металлочерепицу

Инструкция по монтажу обрешетки под металлочерепицу, устройство и советы

На срок службы любого кровельного покрытия в значительной мере влияет правильность обустройства несущей системы, на которую оно укладывается. Такой каркас может быть или «сплошным», или с «шагом». Для металлочерепицы правильная установка обрешетки особенно важна из-за специфики профиля листов.

Расчет и особенности монтажа

• Рейки должны быть одинаковой толщины. В противном случае листы металлочерепицы лягут неровно. Именно поэтому не следует использовать необрезную древесину, тем более – низкосортную, бракованную.
• Если каркас монтируется решетчатым, то шаг (расстояние) между рейками не может выбираться произвольно, например, как для укладки листового железа. Он также зависит от специфики продукции. В частности, прочность на изгиб (продавливание) на разных участках листа неодинакова, хотя толщина материала – неизменна. «Дно» волны отличается большей жесткостью, поэтому крепление листов делается именно в этих местах.
• Металлочерепица не может устанавливаться, как шифер, с любой ориентацией. У каждого листа есть свои «верх» и «низ», поэтому и порядок укладки строго определенный.
• В процессе работы монтажники будут перемещаться по каркасу, следовательно, он должен выдерживать вес человека. Поэтому применяются брусья со стороной 50 мм, а доски – шириной 100 мм и не тоньше «тридцатки».
• После укладки металлочерепицы доступ к элементам обрешетки будет закрыт. Поэтому еще до начала работ вся древесина должна быть качественно пропитана средствами, предохраняющими ее от возгорания и гниения.
• Для крепления досок и брусьев применяются гвозди, но только – оцинкованные.

Известные на рынке производители металлочерепицы вместе с продукцией поставляют покупателю и инструкцию по ее монтажу. В ней они указывают рекомендованный шаг обрешетки. Если такой документ отсутствует, то данный параметр лучше уточнить сразу, в месте приобретения кровельного материала.

Устройство обрешетки

Сплошная основа

Для такого каркаса применяется доска, иногда – брус. Доски укладываются плотно – зазор между ними не должен быть более 10 мм. Но при таком типе настила значительно повышается расход древесины. Кроме того, создается дополнительная нагрузка на несущие элементы конструкции здания, особенно на фундамент. Поэтому такая методика используется довольно редко.

Решетчатый каркас

Такая конструкция предпочтительнее, так как имеет незначительный вес и удешевляет стоимость отделочных работ.

Перед монтажом досок обрешетки укладывается слой гидроизоляционного материала. Чтобы обеспечивалась хорошая естественная вентиляция, предотвращающая образование под кровлей конденсата и развитие гнилостных процессов, между гидроизоляцией и досками несущего каркаса должен быть оставлен некоторый зазор. Для этого к доскам (брусьям, бревнам) стропил прибиваются бруски, на которые будут укладываться элементы обрешетки.

Эта конструкция будет испытывать большую нагрузку, так как должна удерживать на себе весь деревянный каркас вместе с кровельным покрытием. Поэтому фиксация такой «контробрешетки» делается жесткой и надежной. В местах ендов, выхода печных, фановых труб она обустраивается сплошной.

Монтаж несущего каркаса начинается снизу. Первая доска берется шире остальных примерно на 15 мм. Это необходимо потому, что к ней дополнительно будут крепиться планка карниза и желоба системы водостока.

Расстояние между элементами обрешетки (шаг), как правило, выбирается 35 см. Его рассчитывают от среза предыдущей доски до торца последующей. Однако многое зависит от длины ската крыши и размеров металлочерепицы, что необходимо учитывать при ее выборе. Руководствоваться нужно соображением, что для большей надежности листы к доскам прибиваются по нижней кромке. Этим обеспечивается плотность кровельного покрытия и улучшается теплоизоляция крыши.

Рекомендации

Листы металлочерепицы – материал одноразовой укладки. В отличие от шифера не получится ее использовать повторно после демонтажа. Именно поэтому необходимо подумать о продлении срока службы элементов обрешетки. Один из способов – правильный выбор породы древесины, идущей на рейки. Лучше использовать лиственницу. Почему?

Стоит она недорого, но имеет отличные эксплуатационные характеристики. С течением времени материал обрешетки будет в какой-то мере насыщаться влагой. Это – естественный процесс. Особенность лиственницы в том, что при намокании она становится еще крепче. Не зря старые мастера именно это дерево используют для сооружения закладных венцов в бревенчатых срубах.

Если только планируется тип крыши строящегося дома, то «под металлочерепицу» ее нужно делать более простой конструкции, без сложных фигурных «элементов» в виде множества труб или смотровых окон. Тогда и укладку материала произвести будет проще.

Обрешетка под металлочерепицу Монтерей: тонкости устройства

Обрешетка под металлочерепицу Монтерей имеет существенные отличия от каркаса под другие материалы, как и под другие модели металлочерепицы.

Отличия металлочерепицы Монтерей ↑

• используется в качестве покрытия и деревянных, и каменных домов;
• применяется для покрытия крыш любой формы при уклоне больше 14°;
• простота монтажа;
• долговечность;
• отсутствие необходимости в усилении стропильной системы, так как вес его квадратного метра меньше 5 кг;
• легкость ремонта, в частности, замены поврежденного листа;
• экологическая безопасность;
• стойкость к агрессивному воздействию атмосферы;
• пожаробезопасность,
• стойкость окраски.

Перед укладкой покрытия кровли проводят подготовительные работы. В следующей очередности монтируются:

• держатели водосточных желобов (конечно, если их установка планируется);
• гидроизоляция;
• утепление;
• пароизоляция;
• обрешетка кровли под металлочерепицу.

Укладка гидроизоляции и установка обрешетки ↑

Материал для кровли не способен сам по себе обеспечить полноценную сухость в подкровельном пространстве. Из-за разницы температуры на улице и под кровлей, зимой на стропилах и листах металлочерепицы конденсирует влага, а летом – с их обратной стороны испаряется влага и вызывает гниение и плесневение деревянных конструкций и коррозию металла.

Избежать всего этого можно при соблюдении трех правил:

• правильно организованная вентиляция,
• гидро-,
• тепло- и пароизоляция.

Общие принципы устройства этих слоев кровельного «пирога» для различных кровельных материалов схожи, но с единственной поправкой – в случае металлочерепицы в качестве гидроизоляции нельзя использовать материалы на основе битума.

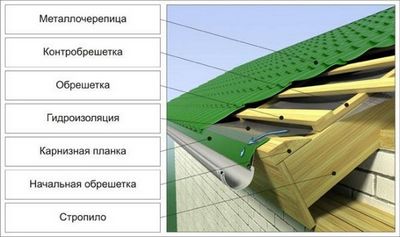

Обрешетка под металлочерепицу Монтерей отделяется от слоя гидроизоляции контробрешеткой, собранной из реек или брусков. Их набивают поверх стропил прямо на уложенный гидробарьер, обеспечивая тем самым воздушный зазор, необходимый для организации в подкровельном пространстве вентиляции. Он обеспечивает отвод конденсата. образующийся на внутренней стороне покрытия. Забор воздуха происходит в районе свеса карнизов, а вывод, уже насыщенного влагой, – у конька.

Обрешетка и контробрешетка под металлочерепицу образуют конструкцию, в которой вторая, с одной стороны, служит каркасом для сооружения опалубка, а с другой – дополнительно фиксирует гидроизоляцию.

Как делать обрешетку под металлочерепицу ↑

Все конструкции из дерева перед использованием обрабатывают антисептическими и антипиреновыми средствами. Доска для обрешетки под металлочерепицу при покупке может иметь разную толщину, например, 30- миллиметровая – 27–35 мм. Поэтому для обеспечения точности, прежде чем начать монтажные работы, необходимо провести их калибровку

Схема обрешетки под металлочерепицу предполагает делать ее несплошной. Какой шаг, расстояние между решетинами, точнее, между ближним и дальним краями соседних досок, следует выбрать, зависит от того, какой вид материала кровли выбран .

Для стропил с шагом больше 10 см для каркаса под кровельное покрытие используют доски большей толщины.

Сечение обрешетки под металлочерепицу обычно равно 32 или 25×100 мм для досок или 50×50 мм для брусков. Для самой нижней решетины его значение должно быть больше, чем остальные на величину высоты поперечной волны черепицы, поскольку ее укладывают под ступеньку листа этого кровельного покрытия. Это примерно составляет 10–15 мм. Монтируют первую решетину строго параллельно карнизу, так как от ее правильного расположения зависит также ровность первого листа черепицы.

Расчет обрешетки выполняют с учетом требования, предъявляемому к его шагу – он должен быть равен длине поперечной волны, которая у различных моделей неодинакова. Например, шаг обрешетки под металлочерепицу Монтеррей. одного из самых популярных материалов для кровельного покрытия, составляет 350 мм, только вторую доску укладывают с отступом в 280–300 мм от нижнего края предыдущей, то есть первой. В местах типа ендовы, дымоходов, периметров слуховых или мансардных окон укладывается сплошная.

Последнюю решетину подбирают такой высоты, чтобы обрезанный лист профиля не прогибался. При необходимости с обеих сторон у конька на расстоянии 5 см друг от друга устанавливают две дополнительные обрезные доски, упрощающие крепление коньковых элементов. При монтаже опалубка предусматривают также крепления для вентиляционных труб и других проходных элементов.

Как выровнять обрешетку под металлочерепицу, расстояние обрешетки, правильное крепление металлочерепицы к обрешетке, наличие контробрешетки – все важно, чтобы получить надежную и прочную крышу.

• Без последней, например, уменьшится или полностью исчезнет вентиляционный зазор,
• Увеличение шага, неровность обрешетки приведут к «морщинистости» листов, к их нестыковке, Нарушение способа крепления – к слабому креплению или коррозии профиля.

Для правильной установки каркаса под профиль важен и диаметр желоба, для каждого значения которого размер вылета – разный.

По законам геометрии, уклон ската крыши чем будет круче, тем придется опускать металл ниже, чтобы достичь необходимой величины вылета.

Еще одним важным параметром является правильно рассчитанный уклон крыши .

Обрешетка под металлочерепицу, шаг

Металлочерепица, как один из самых востребованных видов кровли, проста в укладке, долговечна и, несмотря на некоторые несущественные недостатки, полностью подходит для нашего климата. Однако, есть некоторые нюансы, которые стоит знать при укладке материала, а также при подготовке поверхности. Это связано в первую очередь с особенностями профиля, размерами листа и некоторыми другими моментами, требующими уточнения.

Из чего делать обрешетку под металлочерепицу

Изначально, нужно понять, что представляет собой обрешетка, какие материалы и технологии используются при ее устройстве. Обрешетка — это конструкция из досок, бруса, которые непосредственно зафиксированы на стропильной системе. Конструкция важна тем, что именно она несет основную нагрузку от кровли и что немаловажно, распределяет ее по стропильной системе. По сравнению с другими кровельными материалами, металлочерепица не имеет особенной жесткости.

Следовательно качество покрытия будет напрямую зависеть от того, прогнется ли лист под слоем снега или от порыва ветра. Это важно именно на стыках, где очень важно соблюдать максимальную жесткость. Иначе можно было бы просто настелить доски с произвольным зазором и назвать конструкцию обрешетка под металлочерепицу Шаг — вот что отличает обычный деревянный настил от обрешетки с учетом конкретной металлочерепицы. Но не только в этом сложность. Иногда необходимо применение более сложных конфигураций.

Виды и конфигурации обрешетки

Какой конфигурации бы не придерживались при укладке основы, постоянным параметром остается прямой угол к стропилам. Также обрешетка может быть двух типов по частоте укладки:

Нет смысла говорить в чем разница между ними, но вместе с тем, существует еще несколько типов основания — однослойная и двухслойная. При однослойном методе укладки доски или другой пиломатериал укладываются параллельно коньку и горизонтально. Если принято решение устраивать двухслойную обрешетку, чаще всего второй слой укладывается по диагонали. Такая схема обрешетки может применяться, когда нагрузка на кровлю планируется высокая, зимы снежные, а ветра сильные.

Требования к материалам и толщина обрешетки

Пиломатериал, применяемый при устройстве обрешетки, в обязательном порядке должен быть откалиброван в пределах 5 мм. Поэтому необрезная доска практически не применяется при обустройстве кровли такого типа. Кроме того есть определенные требования к толщине доски, которые связны не так с прочностью кровли, как с процессом монтажных работ. Дело в том, что по обрешетке приходится ходить, а не всякая доска может выдержать вес взрослого человека.

Да и лишний запас прочности для выносливости кровли тоже лишним не будет. Чаще всего при укладке обрешетки применяется доска 25 или 32 мм. Ширина доски должна быть не менее 60 мм, хотя в некоторых случаях, когда позволяет шаг стропил, ширину доски можно уменьшить. Реже могут применяться брусья 50х50 или больше. К такому виду пиломатериала прибегают тогда, когда шаг стропил превышает один метр.

Расчет шага досок, как набивать обрешетку

Вычисление правильного шага обрешетки важно еще потому, что каждый вид металлочерепицы имеет свои собственные параметры. Имеются в виду как линейные размеры, так и геометрические параметры волны. Конечно, есть общие рекомендации, которые могут относиться к большинству видов металлопрофиля, а есть и конкретные требования к обрешеткам, которые прямо указывает производитель металлочерепицы. Большинство производителей склоняется к шагу около 30 см, тем не менее, есть и исключения.

Так, кровельщики рекомендуют первую и последнюю доски выполнять на полтора сантиметра шире, отсюда и шаг обрешетки может быть неравномерный. Некоторые рекомендованные расчетные схемы от разных производителей мы привели на страничке, как пример. При устройстве обрешетки особое внимание уделяется ендовам и местам примыкания кровли к мансардным окнам или дымоходам или вентиляционным воздуховодам. В этих местах, как правило, обрешетка укладывается продольно и с шириной около 10 мм.

Технология укладки и цена обрешетки

Перед тем, как набивать обрешетку из доски, укладывается несколько слоев гидро-пароизоляции. Обрешетка, как правило, стыкуется на одном стропиле, а шаг вычисляется сверху вниз. Стыковка на одном стропиле позволяет придать конструкции необходимую жесткость, а при вычислении нужно иметь в виду и остаток материала.

Учитывая цену за работу по устройству новой кровли из металлочерепицы, а это примерно 1000 рублей за квадрат, устройство крыши своими руками будет выглядеть вполне обоснованно. Если выполнять все требования производителя и учитывать необходимые параметры конкретной кровли и ее элементов, никаких проблем с укладкой возникнуть не должно.
