Правильно заряжать светодиодный фонарь

Camelion Фонари Camelion - Akku Profi

LED29314

  • Степень защиты: IP22
  • Дистанция освещения(м): 20
  • Световой поток(лм): 48
  • Источники света: 19 светодиодов в индивидуальных отражетелях
  • Материал: Пластик
  • Цвет : Желтый с черным
  • Упаковка: Подарочная коробка
  • Размеры упаковки: 180 x 105 x 100
  • Макс. лин. размер(мм): 170
  • Элементы питания: Герметичный свинцово-кислотный аккумулятор 6 вольт 2,3 А*ч в комплекте

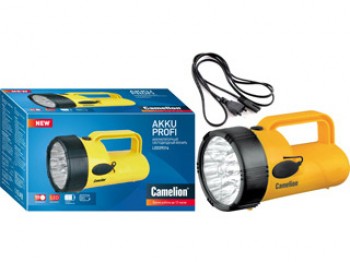

  • В комплекте: Кабель для зарядки 220В
  • Код: 10471

Описание

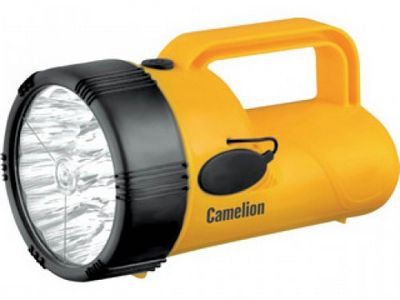

Фонарь Camelion электрический светодиодный аккумуляторный. Цвет корпуса - желтый с черным. Материал корпуса - пластик. Источник света - 19 светодиодов с цветовой темпаратурой 8200К. максимальным световым потоком 48 люмен. Дистанция освещения - до 30 метров. Выключатель - кнопочного типа. Время работы при полностью заряженном аккумуляторе: до 12 часов - яркость падает с разрядом аккумулятора. Время заряда - 16 часов. Дополнительные возможности - режим аварийного включения при выключении сетевого электричества во время заряда. Комплектация: фонарь. свинцово-кислотный аккумулятор с напряжением 4 В емкостью 2.2 А-ч. светодиодный индикатор заряда. сетевой кабель 220 вольт для заряда. инструкция. упаковка. Степень пылевлагозащиты IP22. Упаковка - коробка. Максимальный линейный размер фонаря 17 см. Размер упаковки 10 см X 10.5 см x 18 см. Вес без упаковки 0.58 кг. Вес с упаковкой 0.67 кг.

Похожие продукты

  • Материал: Пластик
  • Питание: Герметичный свинцово-кислотный аккумулятор 6 вольт 4 А*ч в комплекте
  • Источники света: 43 светодиода в индивидуальных отражетелях

  • Материал: Пластик
  • Питание: Герметичный свинцово-кислотный аккумулятор 6 вольт 4 А*ч в комплекте
  • Источники света: 19 светодиодов в индивидуальных отражетелях

  • Материал: Пластик
  • Питание: Герметичный свинцово-кислотный аккумулятор 6 вольт 4 А*ч в комплекте
  • Источники света: 35 светодиодов в индивидуальных отражетелях

Отзыв: Светодиодный налобный аккумуляторный фонарь Космос - Простота ,удобство и хороший яркий свет.

Достоинства:
Удобство в том, что он налобный и обе руки свободные.

Недостатки:
не обнаружено;

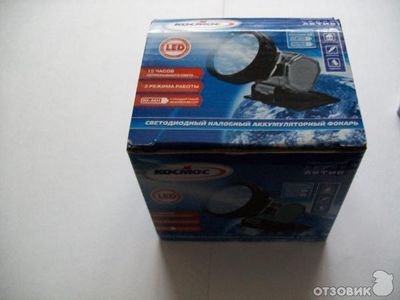

Добрый день, читатели сайта Отзовик , сегодня хотелось бы поделиться с вами впечатлением от покупки налобного светодиодного фонаря компании Космос , может кому то пригодится на будущее мой отзыв. В силу мой профессии, а работаю я в сфере ЖКХ электриком, ни проходит практически дня, чтоб я не пользовался фонарем, сами понимаете, есть такие участки в жил. зоне, как подвалы и чердаки, где без фонаря как без рук. Старенький мой фонарик уже послужил мне довольно таки прилично, как вы знаете ничего вечного нет, так вот решил я поменять его на новый. И вот будучи на вещевом рынке две недели назад, приобрел я этот фонарь чисто для работы.


Обслуживание домов, а точнее электрощитов у нас как правило производится в 90% без снятия напряжения, поэтому где то в плохо освещаемых местах, чтоб лишний раз не рисковать своим здоровьем так сказать, без фонаря, ну никак. А ещё плюс то что он налобный, одел и обе руки свободные, и место, где мы производим ремонт за счет этого хорошо освещается.

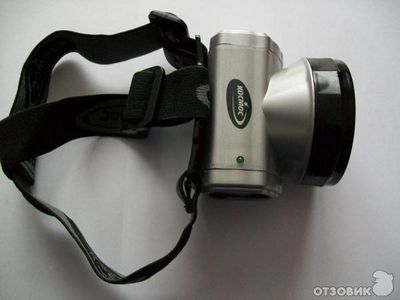

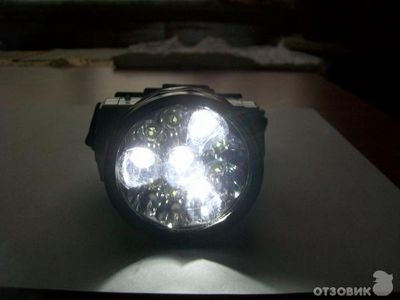

Теперь непосредственно вернемся к самому фонарю. Фонарь оснащен десяти светодиодами и работает в два режима:включаются четыре диода и вторым нажатием кнопки все десять лампочек, а точнее светодиодов.


Питание лампочек производится от трех аккумуляторов емкостью 600 mAh(млАмпер часов), находящихся в обойме и заряжающихся от от сети 220 В при помощи встроенного в фонарь зарядного устройства и прилагаемому шнуру -это второй плюс. Время зарядки 16-18 часов, время непрерывной работы аккумуляторов, т. е. свечения фонаря, как указано на упаковке 15 часов.


Аккумуляторы пальчиковые, что является большим преимуществом перед обычными батарейками, я имею ввиду расходы и срок службы. Производитель догадайтесь с трех раз, правильно Китай, у нас ещё не доросли видать до этого, но качество хорошее и стоит такой фонарь 250 рублей, согласитесь, что любому из нас это по карману, так же он не заменимая вещь и дома и на природе, приусадебном участке и т. д. Вот наверно по сути и всё, что я хотел передать вам.

Время использования:две недели

Стоимость:250 руб.

Год выпуска/покупки:


Общее впечатление. Простота ,удобство и хороший яркий свет.

Источник: http://otzovik.com/review_295347.html

Разобрав светодиодный фонарик, осмотрев его, тут же нашлась неисправность, ее было трудно не заметить потому, что фонарик подбросили семь раз, а поймали один.

Зарядное устройство фонарика, собрано не качественно, путем спайки элементов, выводами друг к другу. При падении фонарика, элементы зарядного устройства болтаются, как карандаши в стакане, что привело к разрушению схемы зарядного устройства.

Зарядное устройство состоит из: конденсатора, выпрямительных диодов, активного сопротивления, светодиода для индикации заряда. Возник вопрос, как восстановить схему зарядного устройства, не имея паспорта на фонарик и монтажной схемы.
Шутка ли, если что-то перепутаешь в схеме, ее ведь еще в сеть 220В включать.

Давайте рассуждать логический по каждому элементу в фонарике, для чего нужен элемент и какую функцию он выполняет.

Что такое переменный электрический ток. Это направленное движение заряженных частиц в проводнике с частотой 50 Гц. Что такое частота тока 50 Гц. Это количество периодов за одну секунду, изменение направления тока, от положительного до отрицательного значения 50 раз за одну секунду.

Как получают переменный ток – преобразование механической энергии в электрическую энергию при помощи генератора. Для простоты и наглядного примера рассмотрим простейший генератор, состоящий из двух полюсного магнита и одной обмотки.

На графике изображен один период, отрицательный момент и положительный. На рисунке видим два магнитных полюса, и одна обмотка генератора в виде кружка с цифрой. На рисунке изображено, перемещение обмотки генератора против часовой стрелки пошагово из восьми шагов. На графике период начинается с цифры один и заканчивается цифрой восемь, сделав полный оборот 360 градусов.

Какую роль играет конденсатор в зарядном устройстве. Конденсатор это реактивное сопротивление, которое зависит от частоты переменного тока сети 220В. Чем частота выше, тем реактивное сопротивление меньше и наоборот чем частота ниже, тем реактивное сопротивление выше. Сопротивление зависит от емкости конденсатора, чем больше емкость конденсатора, тем меньше сопротивление. Падение напряжения на конденсаторе будет зависеть, от его сопротивления.

В конденсаторе происходит падение напряжение необходимого для заряда аккумуляторной батареи. Резистор R1 это активное сопротивление, которое шунтирует конденсатор, чтобы снимать остаточный заряд с конденсатора и защитить конденсатор от пробоя при скачках напряжения. Сопротивление R2 ограничивает необходимое напряжение для светодиода 3Д (индикации заряда).

Диод - это полупроводниковое устройство, которое пропускает электрический ток в одном направление, положительный заряд к отрицательному заряду. Данное свойство полупроводников получило широкое применение для преобразования переменного тока в выпрямленный ток. В данном случае выпрямитель относится к однополупериодному выпрямителю.

Зачем нужен в схеме диод 1Д.
Если на левой клемме в положительный момент ток протекает и заряжает аккумулятор с разрешения диода и заряжает конденсатор С. то в противоположный момент, ток через АБ протекать не будет, так как диод не разрешит протекать току в обратном направлении, аккумулятору этого и не надо. Следовательно конденсатор С будет оставаться в заряженном состоянии.

Вроде бы все хорошо, но когда конденсатор зарядится, в положительный момент он из сети зарядный ток брать не будет, и зарядка аккумулятора прекратится, вот и нужен диод для разряда конденсатора в отрицательный момент.

Спаял схему зарядного устройства. Провода использовал мягкие многожильные, для того чтобы при механическом воздействии на провода, было меньше нагрузка на спаянную схему. Собрал фонарик, включил на зарядку. После 15 мин. Отключил от сети, попробовал включить фонарик, светодиоды светили ярко.


Внимание! Когда светодиодный фонарик стоит на зарядке в сети 220В, категорический нельзя включать и отключать светодиоды кнопкой отключения, так как в момент переключения возникают скачки напряжения, что приведет к перегоранию светодиодов. Фонарик должен быть в отключенном состоянии на момент зарядки.
