Вальмовая крыша своими руками

Конструкция кровли играет значимую роль к архитектурной привлекательности здания и имеет важную практическую функцию. Надежная и красивая вальмовая крыша часто используется как вариант кровли. Множество привлекательных проектов домов, фото которых вы можете увидеть после прочтения статьи, наглядно показывают какую оригинальную конструкцию имеет вальмовая крыша. Для нее характерно устройство четырех скатов, как минимум, два из них получаются треугольной формы. Они располагаются с торцов здания. Устройство элементов стропильной системы сложнее, чем у двускатной кровли, но вальмовая крыша своими руками тоже может быть построена.

Модели вальмовых крыш

• Полувальмовая или голландская – крыша с усеченными треугольными скатами, которые не продолжаются до карниза, и закрывают лишь часть фронтона. Такой тип оптимально подходит для устройства мансарды. Комната получает много пространства, нет нависания у стен. Низкие скаты конструкции надежно защищают здание от ветра и осадков. Эту модель реализовать сложнее, чем обычную вальмовую крышу.
• Шатровая крыша представляет собой четыре ската в виде треугольников с общей вершиной. Такая конструкция уместна для дома квадратной формы.

Создание проекта

Выполнить чертеж вальмовой крыши с подробным описанием длины, сечения элементов и угла наклона – эта задача не под силу новичку. Схема должна быть построена с учетом расчетов по специальным формулам. Можно рассчитать, например, при помощи строительного калькулятора. Выбрав угол наклона для скатов, ориентируясь на вид кровельного покрытия и погодные условия, можно рассчитать высоту конька и другие значения. Форма и размеры стропильной конструкции также требуют подробного расчета и описания на схеме. Если вы сомневаетесь, что самостоятельно грамотно составите проект, лучше обратиться к специалистам.

Особенности стропильной конструкции

• Коньковый прогон – несущий элемент кровли, на который крепятся остальные. Он расположен в центре конструкции.
• Угловые стропила имеют сечение аналогичное коньковому брусу. Они верхней частью стыкуются с коньковым брусом, а концы выходят за пределы здания.
• Промежуточные стропила соединяют конек и верхнюю обвязку.
• Короткие стропила (нарожники) соединяются с угловым стропилом и опираются на мауэрлат, их наклон равен промежуточным стропилам.
• Центральные промежуточные стропила сходятся на коньке и опираются на мауэрлат, они создают боковые скаты.

Для постройки выбирается сухая ровная древесина хвойных пород – лиственница, кедр, сосна. Предварительно материал проходит обработку антисептиком.

Разметка

Перед тем как сделать вальмовую крышу, необходимо провести разметку. Точность отметок позволит избежать ошибок при монтаже стропил. Первоначально вычисляется осевая линия, далее расположение стропил. Место расположения центрального стропила отмечают в точке, обозначающей половину толщины конька. Разметку положения различных видов стропил лучше проводить не рулеткой, а мерной рейкой. С ее помощью несложно отметить расположение центрального промежуточного стропила. Один конец рейки совмещают с намеченной линией, а второй направляют вдоль линии боковой стены.

Вальмовая четырехскатая крыша Если представить разметку в виде проекции, то становится понятно, что промежуточные стропила со стеной образуют квадрат, а угловое стропило делит его по диагонали на два прямоугольных квадрата. Длину углового стропила позволяет вычислить теорема Пифагора. Специальная таблица коэффициентов позволяет подсчитать размеры угловых и промежуточных стропил. Для вычисления нужно измерить горизонтальную проекцию, найти угол, соответствующий вашему углу наклона ската и умножить длину на коэффициент. Длина коротких стропил вычисляется методом перемножения заложения нарожника и коэффициента промежуточного стропила. Все замеры последовательно выполняются в четырех углах. По отмеченным точкам ориентируются, как построить как стропильную систему.

Рейка для разметки изготавливается из фанеры, шириной в 5 см. На ней отмечаются необходимые размеры.

Монтаж крыши

1. Первый этап – укладка опорного пояса из мауэрлата. Под него укладывается слой рубероида для гидроизоляции. Для крепления бруса 20×20 см используются заложенные в кладку анкера. По краям раму из брусьев соединяют скобами. На мауэрлат наносится разметка для крепления стропил.
2. Следующим шагом является укладывание балок перекрытия, которые располагаются на стене возле мауэрлата. Для надежности между противоположными стенами крепятся затяжки. На балки можно уложить настил из досок, обеспечивающий более комфортные условия работы.
3. Коньковый прогон закрепляют на вертикальных опорах, расположенных на центральной балке. Стойки устанавливают вертикально по уровню и закрепляют раскосами.
4. Для боковых стропил потребуются доски 60×150 мм. Предварительно изготавливается шаблон, по которому отпиливаются углы для крепления. В местах соединения с мауэрлатом выполняется запил на 1/3 толщины доски. Стропила устанавливают с шагом в 60 см.
5. Следом за боковыми устанавливается центральное вальмовое стропило, которое крепится к торцу конька и опирается на мауэрлат.
6. На следующем этапе крепятся диагональные стропила. Все они имеют одинаковую длину, а по толщине равны коньковому прогону. Для крепления стропил в углах мауэрлата прикручивают по два бруска 50×100 мм. Накосные стропила изготавливаются по шаблону и крепятся к коньку и мауэрлату. Угловое стропило в верхней точке стыкуется сразу с двумя центральными стропилами, поэтому требуется выполнить подрез с двойным скосом. Длинное диагональное стропило требует поддержки в виде опорной стойки.
7. Короткие стропила устанавливаются с шагом, аналогичным боковым, места их крепления отмечают на мауэрлате. Для закрепления нарожников внизу подойдет шаблон от боковых стропил, а подрез при соединении с диагональным брусом выполняется на месте. Установку начинают с самого короткого стропила.

В зависимости от величины пролетов и конструкции используются дополнительные элементы:

• ригели для соединения стропильных ферм;
• стойки для больших пролетов;
• подкосы;
• шпренгели.

Достаточный свес крыши обеспечивают длиной стропильных ног или с помощью прибиваемых досок «кобылок». Стропильные ноги фиксируются к мауэрлату несколькими способами: скобами, металлическими уголками, гвоздями. На коньке стропила соединяются при помощи скосов и крепятся металлическими пластинами. После этого выполняется монтаж обрешетки .

Не имея опыта постройки сложной вальмовой крыши, вы можете посмотреть обучающее видео или обратиться за консультацией к специалисту.

Видео

В этом видео автор рассказывает об устройстве четырехскатной вальмовой крыши, наглядно объясняя с помощью макета:

Устройство кровли четырехскатной крыши дома — фото проектов – кровля крыши в видео:

Вальмовая крыша своими руками

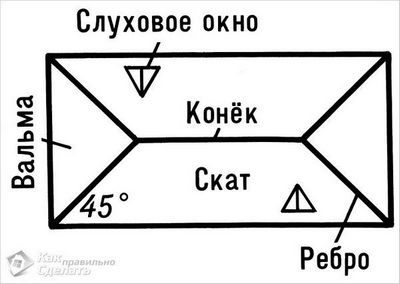

Вальмовая крыша отличается от обычной двускатной наличием дополнительных наклонных поверхностей, частично или полностью покрывающих торцовые части крыши.

Разновидностями вальмовой являются полувальмовая, шатровая или состоящая из множества скатов ломаная крыша сложной конструкции. Собственно вальмы – это скаты треугольной формы, наличие которых и стало причиной такого необычного названия.

Разберем особенности строительства вальмовой крыши своими руками на классическом примере.

Конструкционные особенности вальмовой крыши

• Основой конструкции, к которой крепятся несущие элементы крыши, является коньковый брус, располагаемый по центру кровли в самой верхней ее части.
• От торцов конька к противоположным стенам под углом 90 градусов отходят 6 центральных стропил, опирающихся на брус-мауэрлат, проложенный по периметру стен.
• Диагональные (вальмовые) стропила соединяют углы кровли с коньковым брусом, образуя треугольник – вальму. Опираются они на стену и торец конька.
• Промежуточные стропила формируют кровлю между центральными стропилами продольной стороны здания. Они опираются на коньковый брус и мауэрлат.
• Отличительные особенности строительства вальмовой крыши – это наличие коротких стропил, опираемых на диагональные. За счет данного приема и образуются на крыше треугольные участки кровли.

Внимание! При возведении кровли необходимо учитывать вынос стропил на 30 – 50 см за пределы мауэрлата для формирования навеса.

Особенности разметки при строительстве вальмовой крыши своими руками

Прочностные показатели возводимой крыши и ее устойчивость к ветровым нагрузкам во многом зависят от того, насколько точно была осуществлена разметка вальмовой крыши. Поэтому процесс работы выполняется в определенной последовательности.

1. Приняв прямоугольник, образуемый мауэрлатом за основу, делим его торцовые стороны пополам и проводим осевую линию, на которой и будет устанавливаться коньковый брус.
2. Изготавливаем мерную планку из подручного материала. И наносим на нее отметку, соответствующую половине ширины прямоугольника. Вторая отметка покажет величину выноса кровли за периметр стен (стропильный свес).
3. От углов вдоль продольной стороны мауэрлатной обвязки стен располагаем мерную планку и переносим метку на брус. В итоге получаем четыре одинаковых квадрата по торцам здания и прямоугольник в его центральной части. Это дает нам важный элемент разметки вальмовой крыши #8212; длину конькового бруса, равняющегося по величине ширина образованного прямоугольника.
4. С обеих сторон здания вдоль узкой стороны прямоугольника делаем на мауэрлате разметку для крепления промежуточных стропил, отстоящих друг от друга на расстоянии 800 – 1000 мм. Аналогичные метки переносим на осевую линию для определения мест крепления стропил к коньку.

Обратите внимание! Если разметка проведена правильно, то размер всех вальмовых стропил будет равен между собой. То же касается стропил центральных и промежуточных.

Особенности монтажа стропильной системы при строительстве вальмовой крыши

1. Работа начинается с установки конькового бруса, поднимаемого на необходимую высоту, равную высоте крыши. Опирается конек на вертикальные стойки, дополнительно соединяемые для прочности подкосом.
2. Шесть равных по длине центральных стропил опирают на торцы конька (по три с каждой стороны). Вторым концом стропила опираются на мауэрлат с учетом величины стропильного свеса – по одному стропилу монтируется в центре торцовых стен и по два с продольной стороны здания под углом 90 градусов к ней.
3. Немаловажная часть монтажа стропильной системыпри строительстве вальмовой крыши – установка диагональных стропил, являющихся основой формируемой вальмы. Таких стропил четыре и проходят они от торца конькового бруса через углы, образуемые обвязочным брусом стен. Опора вальмовых стропил осуществляется на специально подрезаемую пятку для удобства крепления к коньку и мауэрлату. Эти стропила так же оснащаются свесом.
4. Следующий шаг работы – установка промежуточных стропил, осуществляемая по разметке: стропило крепят к коньку и мауэрлату, оставляя свободно висящим нижний конец для формирования навеса крыши над стеной.
5. Итогом монтажа стропильной системы вальмовой крыши является установка коротких стропил. Опираются они на диагональные стропила и мауэрлат, располагаясь параллельно центральному стропилу в торцовой части крыши на расстоянии 800 – 1000 мм друг от друга.

Обратите внимание! Все элементы стропильной системы должны иметь одинаковое поперечное сечение. Для обеспечения максимальной прочности возводимой крыше рекомендуется использовать брус размером 150 х 50 мм.

Стропильная система возводимой своими руками вальмовой крыши считается одной из наиболее прочных и долговечных, главное правильно произвести монтаж ее несущих элементов

Понравилась статья? Поделитесь!

Вальмовая крыша своими руками пошагово

В настоящее время дизайнеры в сфере строительства крыш предлагают большое их разнообразие в плане форм и конструкций, которые позволяют создать уникальный и неповторимый внешний вид дому.

Одной из такой кровель считается вальмовая кровельная конструкция, для которой характерна необычная форма и оригинальность. Вальмовая крыша своими руками отличается особой технологией и определенными правилами ее строительства.

Главные характеристики и описание вальмовой кровли

Отличительным признаком этой кровли является наличие двух длинных трапециевидных скатов и двух коротких в виде треугольника. Основной сложностью при строительстве такой кровли является трудность возведения стропильной системы, которые состоит из стропил следующих видов:

• Рядовые, расположенные в центре;
• Накосные, которые устанавливаются по диагоналям;
• Нарожные, размещенные по углам.

Особенно актуально строить вальмовую кровлю в тех областях, где наблюдаются регулярный сильный ветер, а во время разработки проекта учитываются следующие требования, к которым относится:

В зависимости от этих причин и факторов определяется не только высота самой кровли, но и угол ее наклона. Для этого рекомендуется обращаться к высококвалифицированным строителям, а при самостоятельном проектировании конструкции прибегать к использованию специальных компьютерных программ по моделированию крыш.

Конструкция вальмовой кровли

Достаточно оригинальная и интересная вальмовая конструкция придает привлекательный вид строению, а ее схема выполняется на базе таблицы Пифагора и рейки для разметок. Используя эти приспособления, вальмовая крыша своими руками строится без особых усилий, изучив предварительно все правила технологического процесса.

• Промежуточные составляющие характеризуются более сильным наклоном в сравнении с угловыми, поэтому следует выбирать брусья определенного размера;
• Короткие детали монтируются не к коньковой системе, а к угловым стропильным ногам;
• Для строительства коньковой системы и каркас следует применять одинаковые стройматериалы;
• Центральные стропильные ноги крепят к концам конькового бруса, при этом центральные стропила также упираются в него.

Основные виды вальмовых кровель

Сегодня предлагается несколько разновидностей таких конструкций.

• Шатровая. Для такого типа кровли характерно наличие четырех скатов одинакового размера и формы, причем строится она только на домах, имеющих квадратную форму;
• Полувальмовая с фронтоном. В этой конструкции вальмы на доходят до низа, при этом прикрывается часть фронтона;
• Полувальмовая ломанная датская. Наиболее сложный тип кровли, исходя из ее строительства, но обеспечивает респектабельный внешний вид. Для ее возведения необходимы разноразмерные скаты, которые сводятся под разным углом наклона.

Особенности разметки кровли

Построить вальмовую крышу своими руками довольно просто при условии соблюдения строгих правил и требований, к которым относится правильный расчет предполагаемых нагрузок на ее поверхность и соответственно выбор формы и высоты.

Также обязательно располагать в центре конструкции главный конек, который выполняет роль несущей оси. Самыми важными элементами считаются накосные стропильные ноги, которые выходят немного за периметр строения.

Центральный каркас выводится на стены и начинается от окончания коньков, а промежуточный каркас идет по скатам. Стропила небольшой длины не крепятся к коньку и располагаются под одинаковым углом.

Качественный и надежный результат строительства достигается только при проведении правильных расчетов, разметки и четкого проекта конструкции. На начальном этапе осуществляется разметка оси, которая делается по верхней обвязке дома.

Далее выполняется расчет ширины конька с целью выяснить месторасположение первого составляющего компонента. На следующем этапе рассчитывается и определяется место для промежуточных стропил. Для этого применяется замерная рейка, при помощи которой также рассчитывается вся последующая стропильная система.

Применение замерной рейки и ее назначение

Замерная рейка является одним из самых важных приспособлений для строительства кровли этого вида. Опытные мастера в ходе возведения рекомендуют все размеры переносить на нее. Это обеспечивает отсутствие необходимости в использовании рулетки, для того, чтобы измерять и отмечать одинаковые расстояния, а также исключит возможные неточности в расчетах.

Для самостоятельного изготовления этого инструмента можно использовать фанеру, ширина которой должна составлять примерно 5 см.

Это позволяет видеть размеры на достаточно большом расстоянии, а также обеспечит оптимальное соотношение между длиной и расположением элементов стропильной системы. Для повышения точности в расчетах следует применять специально составленную таблицу с коэффициентами просчетов.

Технология выполнения работ

Первоначально для того чтобы поддержать коньковый брус необходимо установить вертикальные стойки. Далее к центральной балке крепятся накосные стропила, при этом их длина не должна отличаться. Повышенное внимание уделяется креплению вальм, конька и стропильных ног, которые крепятся по диагонали.

Путем врубки устанавливается центральный каркас на коньковую доску и мауэрлат, а для повышения прочности используются специальные стяжки. Мауэрлат с накосным каркасом соединяется при помощи нарожников, которые вмонтированы к диагональным стропилам.

В зависимости от размеров строения необходимо выбрать один из вариантов повышения прочности кровли, к которым относится применение шпренгеля. Это брус, образующий угол и расположен между двумя печами мауэрлата. В некоторых случаях строится шпренгельная ферма, когда шпренгель находится далеко от угла.

В случае железобетонного перекрытия можно установить стойки, которые подпирают каркас посередине. Когда стропила по диагонали имеют большую длину, то для них применяются более прочные балки.

Таким образом, вальмовая крыша своими руками станет поистине настоящим украшением загородного дома при условии правильно сделанного монтажа, а для этого необходимо максимально верно сделать все расчеты. Также рекомендуется утеплить кровлю с обязательной гидроизоляцией всей конструкции с целью продлить ее срок эксплуатации и защитить от влаги.
