Как правильно подшить карниз крыши видео

Что такое фронтонный свес

  • Виды и особенности фронтонных свесов
  • Подшивка крыши
    • Как подшивать карниз?
    • Подшивка фронтона
  • Необходимые инструменты

Фронтонный свес #8211; это часть двускатной или более сложной крыши, которая примыкает к фронтону и защищает стену от атмосферных воздействий. Его величина может быть любой, она ограничена только архитектурным и конструктивным решением здания. Для защиты фасада от воздействий атмосферы чем больше фронтонный свес, тем лучше.

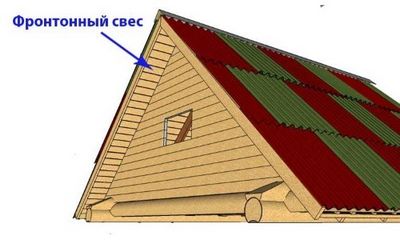

Расположение фронтонного свеса.

Виды и особенности фронтонных свесов

По конструктивным особенностям и в зависимости от материала кровли различают несколько видов фронтонных свесов:

Пример устройства фронтонного свеса.

  1. Классический архитектурный западноевропейский вариант, когда эта часть кровли отсутствует совсем, а фронтон поднимается выше кровли. Помогает создать впечатление массивности и парадности основного фронтона. Фронтонная стена защищается сверху кровельным материалом, также особое внимание при такой конструкции фронтона необходимо уделить гидроизоляции стыка стены и кровли.
  2. Самый простой и дешевый вариант, когда свес формируется досками либо брусками обрешетки. Стропильная система при этом варианте не выходит за пределы фронтонных стен, обрешетка по краю закрепляется ветровой доской снизу либо сверху, в зависимости от применяемого кровельного материала. Этот вариант подходит при использовании легких кровельных материалов: металлочерепица, профлист, шифер, мягкая кровля. При этом максимальный размер выступающей части кровли не более 0,5 м.
  3. Формирование кровли с помощью выносных стропил. При применении такой конструкции возможно выполнить свес с любой глубиной, им часто пользуются при проектировании открытых беседок или веранд, когда необходимо сделать одну общую с домом крышу. Опорой для выносных стропил служат брусья мауэрлата, вынесенные за пределы стен, и удлиненный коньковый брус. Для придания прочности всей конструкции стропила дополнительно закрепляют с помощью ригелей и промежуточных брусьев. Подобная конструкция может выдержать вес тяжелых кровельных материалов: керамической, полимерпесчаной или бетонной черепицы, натурального шифера.

Фронтонный свес соединяется по углам с карнизным свесом, который формируется за счет выпущенных за пределы стен стропильных ног. Стропила обрезаются параллельно стене и закрываются лобовой доской, которая служит для защиты торцов стропил и для крепления водосточного желоба.

Элементы подшивки фронтона.

Фронтонные и карнизные свесы формируют короба, которые необходимо подшить для придания крыше более эстетичного и законченного вида и обеспечения защиты кровельной конструкции от внешних воздействий.

Вернуться к оглавлению

Подшивка крыши

Подшивка фронтона и карниза крыши является заключительным этапом внешней отделки дома, она производится после завершения всех работ по монтажу кровли и водосточных систем, а также после утепления и отделки всех наружных стен дома. При общей технологии обшивки карнизных и фронтонных свесов существуют отличия при проведении работ, которые нужно учитывать.

Вернуться к оглавлению

Как подшивать карниз?

При проведении работ по подшивке карниза необходимо помнить о том, что кровельному пирогу требуется вентиляция. Деревянные части кровельной конструкции без нее начнут попросту гнить, а утеплитель без проветривания соберет на себя весь конденсат и перестанет выполнять свою функцию. Поэтому при проектировании обшивки карнизных свесов необходимо предусмотреть отверстия для вентиляции кровли.

Технологическое устройство вентиляции зависит от материала, который используется для подшивки. Традиционно это либо дерево, либо листовой металл или профлист, либо пластиковые панели или сайдинг. Самый элементарный вариант вентиляции #8211; оставленная щель между стеной и подшивкой, ее делают величиной 1-2 см в зависимости от материала кровли.

Кровли на основе битумных материалов и металлическая кровля требуют более активной вентиляции, т.к. они являются более герметичным материалом, и к тому же на металле образуется конденсат. Глиняная или керамическая черепица и шифер являются «дышащими» материалами, поэтому для них вентиляционные отверстия можно делать меньше. Кроме того, общее правило #8211; все вентиляционные отверстия должны быть закрыты сетками или решетками для защиты от пыли, листьев, насекомых и птиц.

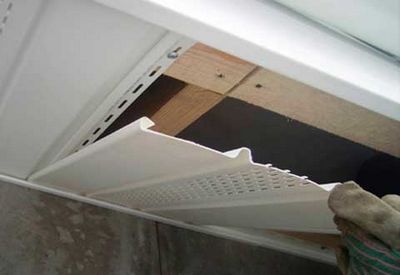

Пример подшивки свесов.

При применении металлопрофиля, пластиковой вагонки или сайдинга можно использовать готовые вентиляционные решетки и перфорированный материал, который предназначен специально для вентиляции. При обшивке деревянными досками между ними оставляют вентиляционные щели шириной 0,5 #8211; 1 см.

Технология обшивки карнизных свесов крыши достаточно проста, если нижняя часть стропил, выступающих за стены, расположена в одной плоскости. Стропильные ноги обрезаются параллельно стене, затем на них крепится лобовая доска. Для некоторых кровельных материалов обшивка лобовой доски идет в комплекте. Снизу обшивочный материал крепится либо прямо на стропила, либо, если стропильные ноги неровные, на обрешетку, которая выравнивает обшивочный короб в плоскость.

Вернуться к оглавлению

Подшивка фронтона

Отличие технологии подшивки фронтонных свесов заключается в том, что они должны быть герметичными. Вентиляции в карнизах вполне достаточно для вентиляции крыши, а основная функция подшивки фронтонных свесов крыши #8211; это защита кровельной конструкции от ветра и атмосферных воздействий. По торцу свеса крыши на кровельном материале крепится ветровая планка, которая предохраняет края кровли от ветра. Снизу свес крыши оформляется тем же материалом, что и карниз, но, как правило, перпендикулярно стенам.

Вернуться к оглавлению

Необходимые инструменты

Инструменты, необходимые для работы со свесами крыши, те же, что и для выполнения всех кровельных работ: инструменты для работы по дереву (ручная и электрическая пила, топор, молоток), шуруповерт или дрель для крепежа отделочных материалов, а также измерительные и контрольные инструменты, необходимые во всем процессе строительства: рулетка и уровень, строительный уголок.

Подшивка карниза крыши своими руками - видео инструкция, советы мастеров чем подшить

Подшивка карниза крыши — технология подшивки карнизных свесов

Кровля выполняет основную функцию – защита внутреннего пространства дома от различных природных явлений, а карнизные свесы выполняют защиту системы постройки от гниения и запрева – вентиляционную функцию. Правильно сделанная подшивка карниза крыши приведет ее к более длительному сроку службы.

Устройство подшивки крыши

Подшивки карнизных свесов выполняются после завершения установки конструкции стропил, но перед оборудованием обрешетки покрытия кровли. Происходит равномерное отпиливание краев стропил по одной линии, которая расположена параллельно стены постройки. Подшить карнизный свес досками необходимо тоже параллельно стене, потому что, если ширина карниза будет разной с длиной стены, то внешность дома будет испорчена. Далее производится работа настилания листа или доски обрешетки по этой линии.

Перед подшивкой свесов крыши необходимо утеплить стены здания снаружи. Такая необходимость нужна для того, чтобы утепление произошло всей стены, а если вначале сделаете подшивание, то верхняя часть останется не утепленной. Если сделаете неправильно подшивку, то, например, свес, заколоченный наглухо деревянной доской, которая не будет пропускать воздух, приведет через несколько лет к образованию плесени и возникновению грибка. А они могут привести к обрушению крыши.

Материал для подшивки карнизных свесов

Проблему возникновения грибка и плесени могут решить перфорированные софиты для пошивки карнизных и фронтальных свесов кровли. Софиты выпускаются с различного материала. Вам дается право выбора, смотря, с какого материала сконструирована крыша, соответственно и с такого же необходимо выбрать софиты. Ассортимент материала: медные, алюминиевые, металлические и виниловые. Медные софиты по цене выходят самые дорогие – от 2 400 рублей за м 2. Алюминиевые – от 560 рублей м 2. Далее металлические – от 330 рублей. Самые дешевые выходят виниловые – от 230 руб. за м 2 .

Для подшивки софитом свесов кровли используют популярный материал алюминий. Он легче, чем металлические, отсутствие коррозии – продолжительный срок эксплуатации. Алюминий не имеет температурного расширения, а так же не горюч. Ассортимент: сплошные, с перфорацией по центру, перфорированные.

Металлические панели изготовляют из оцинкованной стали, внутренняя часть которых покрыта грунтовочным слоем, а наружная часть покрыта полиэстром. Достоинство: долговечность и надежность. В местах, где срезан металл, требуется подкраска, для предупреждения коррозии.

Медные панели очень удобны для монтажа. Достоинства: устойчивы к коррозии, атмосферных и механических воздействий, безопасны к пожарам. Свойства медных панелей отражать солнечные лучи и окрашиваться в теплую коричнево – желтую гамму. Тогда в помещение всегда будет мягкое освещение. Потолки, свесы, коньки из медного материала выглядят эффектно и необычно.

Процесс подшивки свесов - технология

К монтажу нужно подойти со всей ответственностью, так как можно испортить внешний вид крыши, нарушить вентиляцию и вызвать к возникновению конденсата, сырости. Для монтажа необходимы специальные инструменты, дополнительные материалы, опыт работы.

Начало работы происходит с монтажа планок, которые прикрепляются во всю длину к фронтонному или карнизному свесу. К планке, находящийся возле стены, крепится профиль. Далее нарезаются софиты шириной такой же, как у карнизного и фронтонного свеса. После этого, один край панели крепят к планке, а другой вставляют в отверстие профиля.

Для завершенного вида карниза, край софита закрывают планкой. Все, монтаж окончен, получился красивый карниз. Все вроде и легко, но без опыта работы и необходимых для этого инструментов, может, не получится так, как хотелось бы. Решение в данной ситуации – довериться профессионалам.

Конструкция подшивки свесов кровли

Вы узнали, как происходит процесс монтажа карнизов, теперь нужно узнать конструкцию самого короба. Проект и расчет крыши делается индивидуально для каждой, точно так и способ подшивки карнизов разрабатывается в зависимости от каких либо условий. Но наиболее актуальными являются два метода:

Первый – процесс происходит прямо по стропилам, под углом наклона. Если кровля с маленьким уклоном, то такой вариант подходит. Вагонка прикрепляется параллельно стене на систему крыши. Для этого обязательно необходима ровная плоскость. Для выравнивания плоскости необходимо прикрутить шурупы к доскам сбоку на стропила. Доски должны быть по толщине не больше 4 см и по ширине 10 см. Прикручиваем первую и последнюю доски, натянув нитки, затем прикручиваем другие. С двух сторон крепятся доски к угловой системе, если два ската сошлись на углах крыши.

Второй метод: делается горизонтальная коробка от стены до края стропил. Основа для подшивки материала создается с помощью доски, край которой прикрепляется к низу балки, а второй край – к дополнительной доске. Доска ложится плашмя там, где стыкуются два конца крыши. Доски закрепляются шурупами. Стык должен пролечь, точно от угла стыковки двух скатов до угла стыковки стен. Выстраивается жесткая независимая конструкция.

По материалам сайта: http://goldroofas.ru

Монтаж софитов на карниз крыши: где и зачем нужна подшивка

Свес крыши – это ее нижняя часть, которая выступает за плоскость стен. Он необходим в первую очередь для защиты фундамента и стен дома от осадков. Как правило, его ширина – порядка 40-100 см.

Подшивка карниза, в частности, помогает:

  • защитить кровельное покрытие от восходящих потоков воздуха при сильном ветре,
  • скрыть «кухню» устройства крыши: древесину стропил, гидроизоляционную пленку, нижнюю поверхность материал для кровли с нижней стороны и т .д.

как изготавливают софит перфорированный

Подшивку кровли выполняют по завершении монтажа утепления стен, кровли и водостоков. Современным решением этого вопроса являются кровельные панели.

Что такое софиты в строительстве ↑

Софиты – это панели с полимерным покрытием, которые закрепляют к коробу вдоль кромки крыши. Панели изготовливают на основе таких материалов, как алюминий, пластик и медь. При их стыковке используется замковый способ. Такой принцип соединения значительно облегчает монтаж софитов на карниз крыши. Более того, при этом можно скрыть крепления.

Можно сказать, что соффиты по сути – та же вагонка или сайдинг, но предназначены для декорирования потолка. Единственное, от других типов декоративных панелей кровельные софиты отличаются тем, что могут быть перфорированы.

Свесы подразделяют на карнизные и фронтонные.

  • Карнизный. Через карнизные воздух проникает в подкровельное пространство и продолжает движение к коньку крыши вверх, обеспечивая тем самым вентиляцию кровли. Если снизу карниз плотно подшить, вентиляция не состоится. Более того, если этого не сделать, в подкровельное пространство со временем попадут насекомые, мыши, птицы, а выступающую часть стропил придется постоянно обрабатывать специальными составами от увлажнения.

Карнизный свес лучше подшить, но при условии, что подшивка не должна быть плотной, а, наоборот, пропускать воздух.

Перфорированный вентилируемый софит как раз тот кровельный элемент, который может обеспечить беспрепятственный проход воздуха через себя и обеспечить циркуляцию воздуха под крышей.

  • Фронтонный. В процессе вентиляции кровли фронтонный свес, в отличие от карнизного, не участвует. Наклонная плоскость фронтона находится под воздействием атмосферных осадков, ветра, который может в конструкцию крыши задувать влагу. Это вообще недопустимо в случае мансардной крыши, чтобы не допустить в кровельном «пироге» намокание утеплителя.

Таким образом, установка софитов под фронтоном требует иного типа материала, сплошного с глухим форм-фактором, который обеспечит непроницаемость подшивки

Какие панели выбрать: софиты для крыши пластиковые или алюминиевые ↑

Соффиты виниловые (пластиковые) ↑

Самый распространенный тип панелей для обшивки карнизов сегодня – софит перфорированный. Белый, особо элегантный, спокойный и в то же время привлекающий взгляд, стоит меньше цветного, особенно коричневого варианта. Цветной соффит пластиковый перфорированный занимает по стоимости золотую середину между белым и коричневым. Эти панели часто используют в комплекте с сайдингом, тогда подшивка карниза крыши не выделяется от фасада.
Пластиковые соффиты:

  • износостойкие,
  • эластичные,
  • не выцветают,
  • устойчивы к резким перепадам температур,
  • установка практически безотходная,
  • удобны в монтаже.

Словом, в этом случае соотношение цена–качество – оптимальное.

Соффиты алюминиевые ↑

Алюминиевый софит, аналог пластикового, изготовлен из тонкого листа алюминия, покрытого полимерным цветным составом. В отличие от последних, алюминиевые софиты негорючи, и их коэффициент расширения/сжатия не столь заметен. Поэтому у них нельзя встретить «волнового эффекта», который так часто встречается особенно на пластиковой лобовой доске.

Сплошные соффиты без перфорации часто используют для подшива потолков и фронтонных свесов.

  • Софит алюминиевый перфорированный используют при подшиве карнизных свесов. При этом он обеспечивает в подкровельном пространстве оптимальную вентиляцию. Для большей ее эффективности кровлю снабжают кровельными вентиляторами или продухами, расположенными ближе к коньку.
  • Центровенты или соффиты с перфорацией по центру внешне после установки представляют чередующие полоски: две сплошные, одну перфорированную. Хотя они оставляют впечатление сплошной подшивки, однако позволяют вентилировать подкровельное пространство.

Таким образом, вопрос какие софиты лучше для подшивки крыши, решают исходя из вида свеса кровли.

Монтаж софитов на карниз крыши: варианты крепления ↑

Установку панелей начинают с монтажа принимающего паза (профиля) – на свесе крыши это J-фаска или J-профиль. В зависимости от конструкции стропильной системы вариантов установки принимающего паза есть несколько. Затем, используя уровень, переносят полученную отметку высоты на стену, по которой и выставляется принимающий профиль. То есть, внутренние пазы профилей, расположенных на свесе и стене, должны лежать на одном уровне и в одной плоскости. Это очень важный шаг, поскольку J- или F -профиль служат опорой для панелей. При установке открытых свесов используют F-профиль, а закрытых, соответственно, J-профиль.

Как правильно установить софиты на открытом карнизном свесе ↑

Обычно вынос скатов кровли за стену составляет 0,3–0,5 м, а рекомендованный шаг крепежа панелей 0,3–0,4 м.

Фиксация соффитов на открытых карнизных свесах имеет некоторые особенности:

  • если их длина не превышает 40 см, то соффиты не крепят – они всего лишь заводятся в паз принимающего профиля,
  • в остальных случаях панели закрепляют на дополнительно установленные деревянные рейки. Крепеж выполняют с помощью гвоздей, саморезов или скоб.

В районах с сильными ветрами установка дополнительной рейки обязательна. Соффиты в этом случае крепят с шагом не больше 20 см.

После определения длины панели, от ее величины вычитывают 6 мм (технологический зазор) и разрезают детали полученной длины. Далее панели одним концом заводят в один из направляющих профилей, предпочтительней для начала пристенный, затем – в противоположный. Эта операция проводится легко, благодаря учтенному предварительно зазору.

Устойчивость этих кровельных элементов к перепадам температур и воздействию атмосферы дает возможность устанавливать соффиты, невзирая на погодные условия и время года.

stylekrov.ru

Источники: http://1pokryshe.ru/info/frontonnyj-sves.html, http://fix-builder.ru/krovlya/montazh-kryshi/11041-karniz-kryshi-svoimi-rukami, http://stylekrov.ru/montazh-sofitov-na-karniz-kryshi.html
