Как правильно строить крышу

Двухскатная крыша своими руками

Но для ее строительства надо знать несколько ключевых особенностей строительства данного сооружения.

Так что же надо знать для строительства двухскатной крыши своими руками? Первое и самое важное это опора, на которой все сооружение будет держаться.

Мауэрлат

Мауэрлат – это квадратные, длинные брусы, которые надежно закрепляются на несущей стене, так как они несут основную нагрузку всего сооружения.

Обычно, для надежности их встраивают в стену, обкладывая с трех сторон кирпичной кладкой, что позволяет добиться прочности конструкции.

Стропила

Стропильные ноги (стропила) - это распорки установленные между мауэрлатами и коньком крыши. Конек крыши это горизонтальный брус, который соединяет две половины крыши в одно целое, посредством стропил.

Брус для конька лучше выбирать из прочного, и толстого дерева, так как он является соединительным элементом всей конструкции и от него зависит ее надежность. Нужно учитывать также фактор, чтобы не было чрезмерного намокания стен, для этого делают на крыше свес, удлиняя стропильные доски дополнительными отрезками, кобыльками , это позволяет стекающей с крыши воде не попадать на стены дома, а падать на некотором расстоянии от него.

Угол наклона двухскатной крыши

Угол наклона крыши в идеале должен составлять 30 градусов, это позволит не залеживаться на ней снегу, но в то же время убережет от резких порывов ветра.

Лежень

Для поддержания и дополнительной прочности конька используют еще один брус – лежень. Он несет на себе вертикальную нагрузку веса всей конструкции в целом, поэтому брус должен быть прочным и достаточного диаметра.

Для более понятной картинки приведем примеры, фото двухскатной крыши своими руками.

Затяжки

Для дополнительной поддержки и укрепления мауэрлатов используют поперечные, горизонтальные брусы (затяжки) их задача не дать продольным нагрузкам повалить крышу вместе с несущими стенами.

Стойки

Для придания дополнительной прочности и избегания провисания стропил дополнительно по всей конструкции ставят вертикальные брусы (стойки), они снимают часть нагрузки и не позволяют крыше деформироваться со временем.

Для удержания диагональных деформаций конструкции используют брусы, которые идут от стоек к затяжкам, идеальным углом в этом случае считается 45 градусов, хотя многие строители этим пренебрегают.

Обрешетка двухскатной крыши

И завершающим этапом, является обрешетка, как на фото. Продольные узкие брусы, которые, ложатся поверх стропил и добавляют конструкции прочности, которая даже позволяет лазить по крыше, во время ее строительства или ремонта, и кроме этого позволяет верхнему покрытию не деформироваться под влиянием внешних факторов.

Крепление деталей

Для качественного строительства двухскатной крыши своими руками, нужно знать еще, как закрепить, между собой детали.

Для соединения диагональных конструкций используют пазовое соединение деталей. Хоть и зачастую, его используют и при соединении перпендикулярных деталей, но стоит учесть, что данное соединение уменьшает прочность деталей в этом месте, поэтому его нужно использовать, лишь в местах не самой большой важности.

Вторым способом соединения, является металлические уголки, пластины и т.д. Но у него тоже есть недостаток, при угловых нагрузках шурупы могут, быть просто вывернуты с деревянного основания.

Поэтому рекомендуется использовать смешанный способ крепления, с учетом направления нагрузок на ту или иную деталь.

Фото двухскатной крыши

Смотрите ниже фотографии двухскатной крыши, сделанной своими руками

Видео строительства двухскатной крыши своими руками

Предлагаем посмотреть для наглядности, как сделать двухскатную крышу своими руками в видео.

Лаги пола 2 этажа, стропила:

Обрешетка, кровля, водосток:

Установка конька, снегозадержателей:

Как построить двускатную крышу дома своими руками

Строительство двускатной крыши – одновременно и легкий, и сложный процесс. С одной стороны, нужно просто все прикручивать и стыковать, с другой – необходимо очень внимательно и точно все вымерять, а при монтаже следить за тем, чтобы одинаковые конструкции были равными по размерам, углам наклона, глубине вреза и так далее.

Этапы строительства двускатной крыши:

1. Установка мауэрлата;
2. Сборка и установка стропильных ферм (стропила);
3. Дополнительные крепления внутри ферм для жесткости конструкции (стойки, ригели, прогоны, подкосы) и между фермами для большей жесткости всей крыши (коньки, подкосы между стропилами);
4. Установка обрешетки (с последующим утеплением и гидроизоляцией, а также пароизоляцией);
5. Установка кровельного материала.

Монтаж мауэрлата

Крепление брусьев мауэрлата к стене дома может осуществляться двумя способами: при заливке армопояса со шпильками и при установке шпилек еще при последних рядах кладки. При первом способе на стены заливается слой бетона, в который сразу вмуровываются шпильки (штырь с резьбой) с шагом 1-1,5 метра. Высота армопояса около 20-30 см.

Шпилька должна выглядывать из бетона примерно на 3 см выше самого мауэрлата, чтобы ее можно было завинтить гайкой для окончательного крепления.

Второй способ крепления мауэрлатных брусьев заключается в установке шпилек в последние ряды кирпичной кладки (3-4 верхних ряда). При кладке стены они отлично войдут в раствор между кирпичами. Здесь нужно рассчитать на будущее высоту кладки и заложить в нее шпильки с расчетом на небольшой выступ для гайки (не забудьте прибавить высоту мауэрлата).

Если вы строите крышу для беседки или небольшого хозяйственного помещения, то можно еще вместо шпилек вмуровать в кирпичную стену проволоку достаточной длины, чтобы потом просто обвязать мауэрлат. Но для строительства дома лучше использовать вышеуказанные способы.

Перед установкой мауэрлата на шпильки положите один, а лучше 2 слоя гидроизоляции (рубероид).

Установка стропил, крепление к мауэрлату

Популярное сечение стропил составляет 10#215;15 см, длина зависит от высоты и длины свеса крыши. Чтобы собрать одинаковые стропила, тем самым избежав неровностей с креплением к коньку при установке, лучше сделать единый для всех шаблон (образец), по которому будут вымеряться доски и углы стропильных ферм. При установке сначала нужно установить крайние стропильные фермы, затем протянуть над ними нить и устанавливать остальные стропила.

Крепить стропила к мауэрлату лучше с помощью кронштейнов и внутреннего выреза в стропильной ноге.

Отмечаем, что делать вырезы в мауэрлате крайне не рекомендуется, это его ослабит. Делать внутренний вырез нужно в конце стропильной ноги (именно в том месте, где она будет задевать мауэрлат).

Если крепить верхний стык стропильного треугольника без конька, то лучше это делать встык, а с боков фиксировать с помощью кронштейнов и болтов (если крыша легкая, можно использовать саморезы). Простой метод встык делается так: стропильные ноги подгоняют под нужный угол уклона крыши, а остатки срезают вертикально. Получившиеся срезы соединяют вертикальными границами.

К дополнительному креплению стропил с коньковым брусом прибегают, когда пролет составляет больше 4,5 метров. Брус можно крепить сверху стропил, вырезав в них соответствующие углы, можно снизу с небольшими вырезами в стропильных ногах. Можно даже по центру между стыком стропил, но мороки больше.

Если делать вместе с коньком, то под него нужны подпорки – вертикальные стойки, усложняющие конструкцию и вес стропильной фермы, но при этом усиливающие жесткость. Стойки крепятся к коньковому брусу с помощью специальных кронштейнов, которые могут повторить форму стойки с заходом на брус, а со стропилами можно скрепить скобами.

Также, если крыша совсем не большая и не тяжелая, можно особо не париться и скрепить верхние концы стропил между собой не встык, а внахлест, и скрепить болтами.

Если в вашей конструкции крыши есть вертикальные стойки, то для большей надежности можно подпереть стропила подкосами, которые будут идти от нижней части стойки. Если стропильная ферма будет очень длинная, то можно несколько раз сделать крепление методом «стойка-подкос-стойка-подкос» на уменьшение к нижним углам фермы.

Если крыша не имеет конькового бруса, то можно ближе к верху между стропилами установить ригель (горизонтальный брус), а уже под ним сделать стойку. В общем, вариантов много.

Монтаж обрешетки

В конце установки всей стропильной системы идет крепление обрешетки к стропильным ногам. Обрешетка может быть сплошная и разряженная. Причем для сплошной всегда нужно наличие разряженной.

Чтобы сделать разряженную обрешетку, нужно прибивать доски на расстоянии от 10 см до полуметра. Такая обрешетка подходит для металлочерепицы, волнистого шифера и подобных листовых кровельных материалов.

Сплошной будет считаться обрешетка, зазоры между досками которой не больше 1 см. такая обрешетка подходит для мягкой кровли, рулонных материалов, листового шифера и так далее. Сплошная обрешетка прибивается сверху разряженной. В этом случае для разряженной достаточно использовать брусочки небольшого сечения (5#215;5 см).

Когда стропила установлены, между ними можно прокладывать утеплитель, пароизоляцию и гидроизоляционный слой. Если вы используете плитный утеплитель (то есть с фиксированной шириной теплоизоляционных плит), то перед установкой стропил нужно рассчитать шаг под утеплитель, чтобы потом укладывать его без проблем.

Пароизоляция укладывается с внутренней стороны стропильных ног на утеплитель. Гидроизоляция укладывается с наружной стороны стропильных ног после обрешетки.

Далее производится монтаж кровельного материала, о котором мы поговорим в отдельной статье.

Как сделать двухскатную крышу своими руками, чертежи, видео

30 Август — Строительство домов

как сделать двухскатную крышу своими руками?

Крыша двухскатная своими руками – вполне реальная задача, с которой справится человек, обладающий минимальными навыками в строительстве. Сейчас мы вам расскажем, как построить крышу дома своими руками. рассмотрим особенности установки стропил, представим чертежи и видео-инструкцию.

Содержание статьи о том, как сделать двухскатную крышу своими руками, чертежи, видео

Устройство двухскатной крыши

Конструкция двухскатной крыши практически не отличатся от односкатной крыши. Ее составляющие:

• мауэрлат;
• стропильная система;
• коньки и подкосы для дополнительного крепления стропил;
• обрешетка;
• утепление, гидро- и пароизоляция;
• кровельный материал.

Сейчас разберемся с вопросом, как сделать двухскатную крышу своими руками. А в другой статье вы можете найти информацию о монтаже четырехскатной крыши .

Шаг 1 – Монтаж мауэрлата

Крепление брусьев мауэрлата осуществляться несколькими способами.

1.Заливка армопояса со шпильками. В данном случае на стены заливается слой бетона, куда вмуровываются шпильки. Шаг – 100-150 см, высота армопояса – 20-30 см. Шпилька в сравнении с мауэрлатом располагается на 3 см выше, чтобы ее можно было завинтить гайкой.

2. Установка шпилек при последних рядах кладки кирпича (3-4 верхних рядах). В данном случае шпильки хорошо входят в раствор между кирпичами. Оставляйте несколько сантиметров на вкручивание гайки.

Перед установкой мауэрлата на шпильки укладывается 1-2 слоя гидроизоляции, например, рубероида. Мауэрлат крепится к продольным стенам анкерными болтами.

Шаг 2 – Установка стропил двухскатной кровли

Монтаж стропил двухскатной крыши

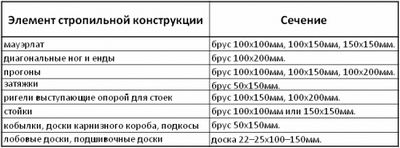

Первое – нужно определиться с необходимым сечением стропильных ног. Данная величина рассчитывается в зависимости от длины и расстояния между ними. Учитывайте необходимость использования утеплителя. Между стропилами должно быть такое расстояние, чтобы не тратить силы и время на обрезку теплоизоляционного материала.

Стропильная система двухскатной крыши, особенности установки стропил

1. Делаем шаблон, по которому в дальнейшем будем собирать стропильные фермы. Возьмите две доски по длине равные стропильной ноге и соедините их между собой гвоздем с одного края.
2. Полученную конструкцию свободными краями досок ставим на опоры, куда будут опираться стропильные ноги. Угол, который мы получили, и будет углом наклона ската крыши. Фиксируем элементы несколькими гвоздями. Для лучшей фиксации угла между досками закрепляем поперечную перекладину.
3. Изготавливаем еще один шаблон, который будет использован для монтажных запилов на стропилах. Для этого подойдет кусок фанеры.
4. Используя шаблон, вырезаем на стропилах монтажные запилы и соединяем их между собой под углом наклона ската кровли. Полученный треугольник – это стропильная ферма. Она поднимается на крышу вспомогательными конструкциями, например, по лестнице, и крепится к мауэрлату. На рисунке представлена технология крепления ноги к мауэрлату гвоздями или уголками.

крепление стропильной ноги

Стропильная система двухскатной крыши начинается с установки двух крайних фронтонных ферм. Крепите к ним временные подкосы, чтобы установить ровно по горизонтали и вертикали.

Между крайними вершинами стропил протягивается шнур. Так обозначается уровень остальных стропил.

На ранее просчитанном расстоянии, но не меньше 0.6 м друг от друга, устанавливаются все стропила фермы.

Установка стропил двухскатной крыши завершается укреплением громоздких конструкций подпорами, подкосами или ригелями.

На специальные опоры ставится коньковый брус (прогон). Он используется для закрепления промежуточных, диагональных и коротких стропил.

Двухскатная ломаная крыша

Двухскатная ломаная крыша отличается от обычной устройством стропил. Сейчас не будет подробно разбирать данный вопрос, так как этапы строительства мы рассматривали в статье Ломаная крыша своими руками .

Шаг 3 – Пароизоляция, утепление и гидроизоляция кровли

Стропильная система установлены, но это не последний этап монтажа двухскатной кровли. Чтобы сделать двухскатную кровлю своими руками качественно, внимательно подходите к вопросу укладки пароизолирующего и теплоизолирующего слоев. Параллельно коньковому прогону раскатывается рулонный материал. Он прикрепляется к стропилам с внутренней стороны крыши. Стыковые соединения делаются внахлест, после чего герметизируются скотчем.

Монтаж теплоизоляционного материала

Сверху межстропильное пространство заполняется утеплителем. Для работ отлично подходит минеральная вата. С технологией монтажа минеральной ваты ознакомьтесь в соответствующей статье .

Устройство гидроизоляции кровли

Чтобы защитить слой теплоизоляции от увлажнения, которое может быть вызвано протечками кровли или конденсатом на внутренней поверхности покрытия, нужно установить подкровельную гидроизоляцию. Она прибивается с наружной стороны стропил с помощью гвоздей или скоб. После этого брусками крепятся контр рейки.

Шаг 4 – Обрешетка двухскатной крыши

пример обрешетки двухскатной крыши

Построение обрешетки – завершающий этап в строительстве стропильной системы двухскатной крыши. Для работ используется сухой брус, без трещин и сучков. Прибивайте брусья обрешетки снизу от карнизов. Возле конька две доски крепятся без зазора. Проверить прочность обрешетки просто. Пусть на нее встанет человек весом 70-80 кг. Если она не прогибается, значит, все сделано качественно.

Выбор толщины досок для обрешетки

Доски подбираются в зависимости от вида кровли:

1. Для рулонной и мягкой кровли делается 2 обрешеточных слоя – сплошной и разреженный. Толщина досок – от 25 мм, ширина – до 140 мм. Набиваем доски с небольшими зазорами параллельно коньковому брусу. Поверх досок набиваем сплошной слой кровельной фанеры из нетолстых досок. Угол –45 градусов.

2. При укладке металлочерепицы или шифера делаем один слой бруса сечением 50х60 мм. Шаг зависит от самого кровельного материала.

Рекомендации! Забивайте гвозди не в середине обрешеточной доски, а возле краев. Вбивайте шляпки вглубь дерева, чтобы они не повредили кровельный материал.

Двухскатная крыша своими руками видео

Ниже представлено видео, как сделать двухскатную крышу своими руками. Следуя инструкции, вы выполните монтаж самостоятельно.

Двухскатная крыша своими руками чертежи

Предлагаем вам просмотреть или скачать проекты домов с двухскатной крышей и чертежи двухскатной крыши.

Проекты домов с двухскатной крышей

Чертеж двухскатной крыши
