Как правильно стыковать профнастил на крышу

Как стыковать профнастил - несколько простых, но важных правил

Герметичность кровельного покрытия во многом зависит от правильной укладки металлических профилированных листов. Ведь еще из школьного курса физики известно о существовании силы поверхностного натяжения. Она заставляет молекулы воды как бы «прилипать» к стенкам сосуда или поверхности, по которой вода стекает под действием силы тяжести. Поэтому самым ответственным местом крыши являются стыки между соседними листами кровельного покрытия.

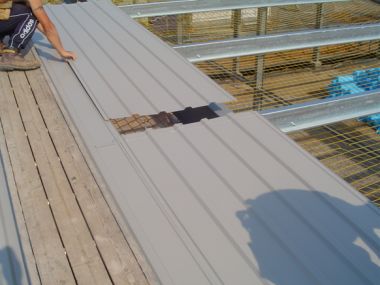

Стыковка листов профнастила внахлест непосредственно при монтаже

Не являются исключением и крыши из профнастила. Для создания герметичной кровли очень важна правильная стыковка листов профнастила. Стыковка профнастила в обязательном порядке выполняется с нахлестами в местах соединения соседних листов. При этом нахлесты выполняются как между нижним и верхними рядами профилированного листа, так и между соседними листами профиля в одном ряду.

Стыковка листов профнастила с нахлестом

Стыковка профлиста с нахлестом предотвращает проникновение капель воды в подкровельное пространство. За счет действия силы поверхностного натяжения, часть стекающей по поверхности крыши воды затягивается под металлический лист, проникая на его внутреннюю поверхность. При этом чем меньше уклон кровли, тем больше должен быть нахлест между верхним и нижним рядом профнастила. Обычно он должен быть не меньше 200 мм.

Поскольку под действием силы тяжести поток воды стекает с крыши внутри гофр или волн профиля, между соседними листами профнастила достаточно нахлеста в одну волну. Этого достаточно для предотвращения просачивания влаги под кровельное покрытие.

Часто у специального кровельного профнастила профилируют по краю листа капиллярную канавку. В ней собирается и стекает вниз вся влага, попавшая под края листов профнастила в месте стыка.

Порядок стыковки профнастила при монтаже кровли

Монтаж кровельного покрытия из профилированного листа начинается с карнизного свеса кровли. Первым устанавливают левый нижний или правый нижний лист профнастила. Это зависит от того, с какой стороны листа выполнена капиллярная канавка.

Как правильно стыковать профнастил при перекрытии крыши

Существует два основных способа того, как стыковать профлист при укладке его крышу здания. Первый способ применяют при монтаже профнастила с дренажной капиллярной канавкой. В этом случае сначала монтируют первый лист нижнего ряда. Затем на него укладывают первый лист верхнего ряда. После этого с нахлестом монтируют второй лист нижнего ряда и так далее.

Профилированный лист без дренажной канавки монтируют несколько по-другому. Сначала укладывают первый и второй листы нижнего ряда. После этого с нахлестом монтируют первый лист второго ряда. Затем укладывают третий лист первого ряда, потом второй лист верхнего ряда и так далее. На приведенном выше рисунке показано, как правильно стыковать профнастил без капиллярной канавки.

Как стыковать профнастил на ендовах (внутренний угол кровли)

Несколько сложнее выполнять стыковку профлиста на крышах с внутренними стыками поверхностей, которые называют ендовами. В этом случае под края профнастила, примыкающие к линии стыка с обеих сторон, укладывается согнутый внутрь металлический лист или специальная конструкция ендовы.

Стыковка профнастила на внутреннем стыке кровли

После закрепления краев профнастила, поверх стыка монтируется накладка ендовы. В месте примыкания накладки к кровельному покрытию обязательно выполняется герметизация стыков профлиста.

Герметизация стыков профнастила иногда выполняется и в местах горизонтальных и вертикальных нахлестов. Если для вертикальных стыков это не является необходимым условием герметичности кровли, то в местах горизонтальных нахлестов между соседними рядами при уклонах кровле меньше 12° применение кровельного герметика обязательно.

Как правильно стыковать профнастил и металлочерепицу

Стыковка – один из самых ответственных моментов в сооружении любой конструкции из металлических листов. Для забора особенно важен декоративный аспект, потому что только качественный стык обеспечит его привлекательный внешний вид. А для фасада и крыши это важно, чтобы обеспечить герметичность соединения. Технологии стыковки профнастила и металлочерепицы в целом очень похожи.

Технология стыковки профнастила и металлочерепицы на кровле

Вероятность протечки крыша наиболее высока именно в месте стыка. Только правильная стыковка листов металлочерепицы позволит этого избежать. Главным правилом является укладывание листов внахлёст, и нахлёсты при этом выполняются между нижним и верхними рядами, а также между соседними листами в одном ряду – то есть со всех сторон. Таким образом капли воды не могут проникнуть в помещение.

Работает это за счёт поверхностного натяжения: часть воды, стекающей по крыше, затягивается на внутреннюю поверхность металлического листа. Соответственно, чем меньше угол уклона кровли, тем больше должен быть нахлест между верхним и нижним рядом (как минимум 200 мм). А вот между соседними листами достаточно одной волны — вода стекает внутри волн покрытия, и этого вполне достаточно.

Собрать попавшую под края влагу можно при помощи капиллярной канавки, в которую будет стекать вода.

Монтаж начинается снизу, то есть с карнизного свеса: ставится либо левый, либо правый нижний лист – в зависимости от расположения канавки.
Когда края профнастила закреплены, поверх стыка монтируют накладку ендовы.
Там, где она примыкает к покрытию кровли, необходимо обеспечить герметизацию. Иногда она нужна и для вертикальных, и для горизонтальных нахлёстов. В последнем случае это особенно важно при уклоне крыши менее 12 – в этом случае без герметика не обойтись

Если листы состыковались неровно, то нужно аккуратно приподнять один лист от другого, слегка наклонить его движением снизу вверх, и снова состыковать складку за складкой. После этого по верху волн всё закрепляется саморезами.

Стыковка делается достаточно плотно, и для крепления используют специальные саморезы для кровли. Они имеют размеры 4,8х35 мм, покрыты цинковым составом и снабжены уплотнительной шайбой. В целом, длина зависит от волны листа, но конёк в верхней точке закрепляется изделиями по 80 мм длинной. Расход на каждый метр квадратный покрытия составляет от 7 до 9 штук. Также в качестве соединительных элементов могут выступать специальные вытяжные заклёпки.

Некоторые ошибки монтажа, касающиеся стыковкли листов профнастила, разбираются в этом видео:

Технология стыковки профнастила на фасаде

Для сохранности нижней части фасада также необходима правильная стыковка профнастила, чтобы вода не могла просочиться и навредить строению. В данном случае саморез ставится в центр первой волны, которая прилегает к профилю, а затем они ставятся через одну-две волны. Качественный монтаж защитит цоколь дома от деструктивных процессов.

Количество и шаг установки саморезов определяют, исходя из нормальных показателей по 6-10 штук на квадратный метр. Дальше листы так же кладутся друг за другом и крепятся они аналогично. В целом, нахлёст, согласно рекомендациям, должен составлять 150 мм. Когда листы установлены, закрываются зазоры в местах примыкания к кровле, проёмы и стыки с кровлей обрамляются специальными угловыми планками.

Если будет необходимо подогнать материал вокруг окон, то рекомендуется отрезать профнастил с добавлением 6-9 мм.

Технология облицовки фасада может предполагать и горизонтальное, и вертикальное расположение листов, но последняя обеспечивает наилучшую герметизацию стыков.

Технология стыковки профнастила на заборе

Правильно выполненная стыковка металлочерепицы или профнастила обеспечит забору привлекательный вид, долговечность и надёжное функционирование. В данном случае листы крепятся к рейкам, а стыковка осуществляется внахлёст одной волны.

Начинать установку листов можно так, как вам удобно, но важно установить самый первый лист так, чтобы были соблюдены и вертикаль, и горизонталь. Затем, по горизонтальному уровню этого первого листа крепятся последующие.
Листу придают нужное положение и придерживают его, закрепляя его к лагам в местах прилегания волн 4-мя саморезами. Когда он таким образом уже зафиксирован, приступают к монтажу следуюшего.
Всё делается внахлест в одну волну, и крепление осуществляется на подъеме волны, то есть шуруп или саморез вкручивается в отверстия верхушек наложившихся друг на друга волн. Для крепления берутся саморезы длиною 35 мм и шагом 500 мм.
Для прикрытия места стыковки двух профлистов можно использовать уголок – он закрепляется на опорном столбе и эффективно выполняет свою функцию.

На самом деле, листы на заборе можно устанавливать и в стыки, но после, места этих стыков необходимо перекрыть нащельниками. И всё же, крепления внахлёст оказываются намного надёжнее, а потому рекомендуются специалистами.

Расчет припусков на стыковку

Для того, чтобы заказать нужное количество материала, необходимо учесть припуски. При этом стоит брать в расчёт тот факт, что стыковка часто осуществляется и по вертикали, и по горизонтали – например, в случае с сооружением кровли. В данном случае особенно важно учесть все нюансы и качественно выполнить работу.

Ширина профлиста обычно колеблется в пределах 80-185 см, но можно выбирать и более широкие листы, если есть возможность доставить такие. Профилированные листы нахлестываются по последней волне, а это значит, что расстояния между стыками зависят от конкретной марки материала. Если для заборов требуется одна волна припуска, то это и принимается в расчёт. Многое в данном случае зависит от того, где и как будет происходить монтаж. Например, с кровлей возможны такие варианты:

угол 15 предполагает напуск листов до 200 мм;
при наклоне более 30 , нужный напуск будет равняться 150 мм;
при угле более 30 , напуск на стыки может соответствовать менее 100 мм.

Конечно, уклон зависит также от высоты профлиста, поэтому только после того, как он выбран, можно приступать к окончательным подсчётам.
