Правильная стропильная система двухскатной крыши

Стропильная система двухскатной крыши

• Немного о кровле данного типа
• Как правильно возводить кровлю такого типа
• Существующие типы конструкции и ее элементы
• Несколько слов в конце

Стропильная система двухскатной крыши #8211; один из многочисленных видов кровли, который пользуется большой популярностью. Это наипростейшая конструкция, имеющая надежную устойчивость и хорошо приспособленная к различным природным явлениям. Стропильная система двускатной крыши имеет свои особенности и нюансы, что проявляется при ее монтаже.

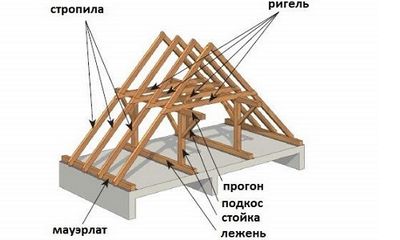

Строение двускатной крыши дома (основные элементы).

Немного о кровле данного типа

Каких видов бывает двускатная крыша? В основном конструкция состоит из двух прямоугольных плоскостей, расположенных под наклоном. Так называемых скатов крыши. Их установка производится строго под определенным углом, а вся конструкция закрепляется к наружным стенкам здания. Только после этого обеспечивается сток осадков.

Что же касается кровли с неровными углами наклона скатов и разной длиной карнизных свесов, то такая конструкция применяется по желанию заказчика. Она подчеркивает особенность строения и смотрится оригинально. Но крыша такого вида не позволяет полноценно использовать чердак. Для его применения возводят ломаную щипцовую кровлю, которая позволяет увеличить объем чердачного помещения и обустроить мансарду. Еще существует двускатная крыша, конструкция которой симметрична, и ее основание #8211; равнобедренный треугольник.

Вернуться к оглавлению

Как правильно возводить кровлю такого типа

Схема соединения и крепления стропильных ног и мауэрлата.

В начале строительства двускатной крыши обращают внимание на угол наклона. Это в меньшей мере зависит от дизайна, но в большей степени от климата того региона, где проводятся работы, и еще от типа обустраиваемой кровли.

Для региона, где осадки наиболее часты, лучше возвести крышу с большим углом наклона. В регионах с сильными порывами ветров необходим монтаж кровли с пологим скатом, дабы облегчить конструкцию от ветровой нагрузки.

Что касается углов наклона скатов, то они составляют от 5 до 90°. Но самой распространенной кровлей считают ту, которая имеет угол наклона от 35 до 45°, так как этот вариант более экономичный в плане применения стройматериалов, и по всему периметру здания нагрузка распределяется равномерно. Чердачное помещение этого типа кровли относится к холодному типу и непригодно для проживания.

Для того чтобы обустроить помещение чердака деревянного дома в жилую комнату, возводят ломаную двухскатную крышу. Верх кровли будет более пологим, а ее нижняя часть будет иметь более крутой уклон. Тем самым чердак станет более просторным, и его можно будет использовать по желанию. Но для этого вида скатов конструкция стропил может иметь сложную форму по сравнению с более простым вариантом.

Вернуться к оглавлению

Существующие типы конструкции и ее элементы

Устройство стропильной системы подразумевает некоторые различия стропильной системы для двускатной крыши, которые в основном заключаются в форме опорного основания для стропил. Это может быть настланная система или конструкция в виде висячих стропил. Чтобы правильно обустроить кровлю, можно использовать оба варианта, но существует еще один тип #8211; гибридный. При его установке стропильная система двускатной крыши состоит не только из висячих стропил: одновременно с ними монтируют и так называемые наслонные.

Схема крепления стропил: болтом и хомутом, двойным зубом.

Висячие стропила используют на определенном расстоянии между опорами, которое должно составлять от 6 до 6,5 м. А наслонные стропила используются в тех зданиях, где средняя стена является несущей. Существует и второй вариант, при котором устанавливают столбчатые опоры внутри. То, что считают несущим элементом для конструкции двускатной кровли, это стропильная система мауэрлат.

Еще эта система состоит из стоек (вертикальных), ригелей, прогонов (коньковых) и подкосов. Эти элементы и формируют всю стропильную систему. Из какого материала их изготавливают? Для них используют дерево, железо или железобетон. Перед тем как применить дерево, нужно обратить внимание на его качество: чтобы количество сучков не было больше по длине и трети толщины доски.

Рассмотрим каждый из элементов стропильной системы по отдельности, а также способы их применения. Мауэрлат #8211; имеет сечение 10х10 или 20х20 см, его укладывают под стропила или прокладывают по периметру всей конструкции. В его функцию входит распределение всей нагрузки крыши на внешние стены. Монтаж мауэрлата. Его установка проводится по стене или имеет смещение к внешней или к внутренней грани стенки (но не более чем на 5 см от внешней грани). Для того чтобы смонтировать мауэрлат, необходимо подложить гидроизоляционный материал, для чего чаще всего используют рубероид или профнастил. Для соединения этих звеньев мауэрлата и для его прочности применяют прямые замки.

Монтаж стропил. Перед тем как начать их установку, проводят укрепление мауэрлата к стенам. Для этого применяют анкерные болты. После определяют нужное сечение стропильных ног. Оно зависит от их длины и промежутка между ними.

Как правильно рассчитать сечение стропильных ног? Если нужно, чтобы материалы имели нужную форму, длину или ширину для стропильной ноги, то тогда до необходимого размера их наращивают. Для этой цели применяют крепежные элементы. Чтобы использовать утеплитель, нужно подобрать оптимальное расстояние между стропилами, это необходимо для экономии теплоизоляционного материала.

Сборка стропил двускатной кровли и ее обустройство производятся следующим образом:

1. Делают шаблон и по нему собирают стропильные фермы. Для них берут 2 доски (их длина должна соответствовать длине стропильной ноги) и закрепляют одним гвоздем (с краю). Получают конструкцию, которая называется #8220;ножницы#8221;. А свободные края досок ставятся на опоры.
2. Наклон ската кровли фиксируют гвоздями, при этом его закрепляют при помощи поперечной перекладины. После для монтажных запилов делают второй шаблон из фанеры.
3. При помощи шаблона делают запилы и производят соединения, при этом учитывают угол наклона скатов. Так можно собрать стропильную ферму, ее поднимают на кровлю и закрепляют к мауэрлату.
4. Фронтальные, крайние фермы монтируют вначале, для этого применяют подкосы. А для того чтобы обозначить конек и уровень промежуточных стропил, между верхушками ферм натягивают веревку.
5. Оставшиеся фермы монтируют на расстоянии 60 см друг от друга. Если конструкция громоздкая, тогда ее закрепляют подкосом, ригелем, подпорой и др.
6. Прогон или брус для конька монтируют на специальной опоре и к нему крепят короткое, промежуточное или диагональное стропило.

Расчеты всех нагрузок и углов наклона производят специалисты, которые учитывают не только угол наклона скатов, временные и постоянные нагрузки, но и материал, из которого построено здание.

Вернуться к оглавлению

Несколько слов в конце

Так как для кирпичного и деревянного домов нагрузки существенно различаются.

Главная Строительство Стройка Устройство стропильной системы двускатной крыши

Устройство стропильной системы двускатной крыши

Стропильная система двухскатной крыши имеет достаточно простое устройство, ее монтаж не занимает много времени и может быть успешно произведен своими руками.

Двухскатную крышу можно встретить достаточно часто, и связано это, прежде всего, с тем, что для дома такая конструкция является оптимальным вариантом, способным эффективно защитить от различных внешних воздействий.

Конструкция и устройство такой кровли относительно просты, а при правильном походе к делу и минимальных строительных знаниях сделать ее без проблем можно своими руками.

Монтаж и сборка крыши, состоящей из двух скатов, не занимает много времени, а кроме этого, не требует серьезных денежных затрат.

Существуют различные варианты кровли с двумя скатами и в зависимости от того, какой проект дома предусмотрен, составляется чертеж и производится соответствующий расчет.

Двухскатная крыша позволяет обустроить дополнительное жилое пространство в виде мансарды.

Ее конструкция может быть висячая, наслонная, в виде ломаной линии, а также имеет самую разную конфигурацию.

На фото в статье можно будет увидеть различные виды двухскатных крыш, в том числе и с мансардой.

Конструктивные особенности стропильной системы

Характерной особенностью любой двухскатной крыши являются две наклонные плоскости прямоугольной формы, которые она образует в верхней части дома.

Такое ее устройство позволяет различным видам осадков не скапливаться и стекать с нее естественным путем.

Несмотря на кажущуюся простоту такой кровли, ее конструкция имеет достаточно сложное устройство, однако сделать ее своими руками по силам каждому работящему человеку.

Ее основными конструктивными элементами являются мауэрлат, непосредственно сама стропильная система, кобылки.

Кроме этого, в проект обязательно должны быть включены такие виды элементов, как свес, лежень, а также подкосы и затяжки.

Также схема двухскатной крыши предусматривает обустройство обрешетки и выполнение стоек.

Сами стропильные системы опираются, главным образом, на мауэрлат, который отвечает за распределение нагрузки от стропильного каркаса по стенам.

Непосредственное формирование главного каркаса производится за счет стропильной ноги.

Оба ската, которые образуются данным типом крыши, соединяются между собой коньком, который является окончанием всех стропил.

Вся вертикальная нагрузка стропильной системы на внутренние стены дома передается через стойки, для которых производится отдельный расчет.

За передачу нагрузки непосредственно от стропил к несущим стенам отвечают подкосы, которые обязательно должны быть включены в проект.

Для того чтобы стропила были надежно скреплены между собой, обустраивается специальная затяжка.

Основным скрепляющим элементом стропильной конструкции является обрешетка, которая также отвечает и за равномерное распределение по ней внешних нагрузок.

Для стропильной конструкции любого типа крыши важное значение имеет предварительный расчет, на основе которого составляется проект, который также может предусматривать обустройство мансарды.

Для ломаной крыши с двумя скатами предусматривается своя схема, а также разрабатывается отдельный проект.

На представленных ниже фото, показаны варианты двухскатных крыш с различным уклоном для частного дома, монтаж которых можно осуществить своими руками.

Типы стропильных систем

Любая двухскатная кровля может иметь стропильную систему либо с висячими стропилами, либо с наслонными.

Наиболее оптимальным и надежным вариантом для дома считается комбинированная конструкция, которая объединяет в себе совместную комбинацию.

Несмотря на это, виды и способы обустройства стропил подбираются, исходя из некоторых конструктивных особенностей дома.

Так, в большинстве случаев, монтаж висячего типа стропил выполняется в том случае, когда внешние стены у дома расположены друг от друга на расстоянии менее чем десять метров.

Кроме этого, в этом случае проект дома не должен предусматривать других внутренних разделительных стен.

Висячая конструкция стропил оказывает на стены нагрузку распирающего типа, что может негативно сказаться на строении в целом.

Снизить ее можно только в том случае, если произвести монтаж специального деревянного или металлического узла непосредственно у самого основания стропил.

В свою очередь, установка стропил наслонной конструкции подразумевает монтаж специальной опорной балки, которую необходимо сделать в середине конструкции дома.

Данная балка позволяет вес всей крыши равномерно распределить на промежуточные опоры столбчатого типа, либо на среднюю стену, если ее предусматривает проект.

В большинстве случаев стропильная система наслонного типа выполняется в том случае, когда наружные стены находятся на расстоянии друг от друга более чем десять метров.

Вне зависимости от того, какой тип стропильной системы выбран для двухскатной крыши, необходимо выполнить расчет, который позволит равномерно распределить нагрузки по всем балкам.

Основным достоинством данной стропильной системы является возможность обустроить жилое помещение мансарды.

При выборе типа крыши для многих основополагающим фактором является цена, и в этом случае двухскатная крыша обладает оптимальным соотношением цена-качество.

Кроме этого, кровля наклонного типа имеет привлекательный внешний вид, в чем можно убедиться, если посмотреть на фото.

Конструкция, виды и монтаж стропильной системы двускатной крыши дома

Двускатная крыша – самый простой, недорогой и потому весьма популярный в частном домостроении вид крыши. Такую конструкцию можно вполне построить своими руками, если имеются хотя бы некоторые строительные навыки. Главным элементом крыши является ее стропильная система, от правильного монтажа которой зависит прочность и долговечность всего здания.

Элементы конструкции двускатной крыши

Для строительства стропильной системы любой крыши обычно выбирают древесину хвойных пород (сосна), прочную, легкую, долговечную и недорогую.

Чтобы правильно составить проект двускатной крыши, нужно хорошо знать, из каких элементов она состоит. Рассмотрим ее основные конструктивные элементы:

Мауэрлат – брус квадратного сечения размером от 100 мм до 150 мм, который прокладывается по периметру дома с креплением на несущих стенах. Служит для того, чтобы передавать нагрузку от стропил на несущие стены.

Стропильные ноги (стропила ) – доски с сечением 50 (100)х150 мм, формирующие основной контур крыши и образующие треугольник. Они равномерно передают нагрузку от кровли на мауэрлат. Устанавливаются на расстоянии друг от друга от 60 до 120 см, что зависит от тяжести кровельного покрытия.

Конек – горизонтальный элемент крыши, соединяющий скаты крыши в ее верхней точке и формирующийся в результате соединения стропильных ног.

Кобылки – небольшие отрезки доски, служащие продолжением стропил от мауэрлата и образующие свес крыши. Их использование позволяет брать стропила меньшей длины, что делает монтаж более легким.

Свескрыши – предназначен для отвода дождевой воды от стен здания, поэтому должен выступать на 40 см и более от стены.

Лежень – горизонтальный брус такого же сечения, как и мауэрлат, лежащий на внутренней несущей стене здания; предназначен для равномерного распределения нагрузки от стоек крыши.

Стойки – вертикальные бруски с сечением, как у мауэрлата, передающие нагрузку от конька на внутреннюю несущую стену.

Затяжки – элементы висячей стропильной системы, объединяющие снизу стропильные ноги в треугольник.

Подкосы – отрезки досок, устанавливающиеся под углом от стропильных ног к нижним несущим элементам. Затяжка вместе с несколькими подкосами образует ферму – прочную конструкцию, которая распределяет нагрузки при больших пролетах.

Обрешетка – доски или бруски, которые фиксируются к стропилам перпендикулярно их направлению и соединяют их в единое целое. Она предназначена для равномерного распределения нагрузки от кровельного материала на стропильные ноги.

Виды

Стропильные системы бывают висячими и наслонными.

Висячие стропила устанавливают, если между несущими стенами расстояние не больше 10 м и нет внутренней несущей стены. Стропильные ноги опираются на несущие стены и соединяются внизу затяжкой. При этом образуется треугольник. Для усиления его жесткости можно установить верхнюю затяжку на расстоянии от конька не меньше 50 см.

Наслонные стропила – это такая же конструкция, у которой посередине имеется опорная балка, чтобы передавать вес от конька на внутреннюю несущую стену, если та располагается строго посередине здания.

Лучшим вариантом считается конструкция, в которой наслонные и висячие стропила чередуются.

Угол наклона двускатной крыши

Чтобы двускатная крыша была прочной и долговечной, важно правильно определить угол наклона ее скатов. Его величина зависит от многих условий, в том числе, от климата местности, от особенностей выбранных стройматериалов, от архитектурных особенностей здания.

Если здание строится в регионе, где часты сильные ветры, то стоит выбрать вариант с пологой крышей, чтобы уменьшить давление ветра на конструкцию. Если же в данной местности не редкость обильные снегопады, то угол наклона крыши лучше увеличить, чтобы снежные массы не скапливались на ней, иначе необходимо будет установить снегозадержатели .

Составление проекта

Перед началом строительства крыши нужно составить ее проект, начертить внешние формы каркаса, соблюдая масштаб, чтобы видеть перспективы. Оптимальной высотой крыши опытные строители считают одну треть от значения длины здания. Далее определяют тип стропильной системы, жилым или нежилым будет чердак, чертят схему и делают ее раскладку в проекции, чтобы правильно рассчитать количество нужных материалов.

Технология монтажа

Для деревянных домов мауэрлатом может выступать верхний брус. В кирпичных зданиях в кладку вмуровывают металлические стержни диаметром 10 мм с резьбой, с помощью которых мауэрлат крепится к несущим стенам. При этом обязательно нужно проложить два слоя рубероида в качестве гидроизоляции между кирпичной стеной и мауэрлатом.

Если здание выстроено из пенобетонных или керамических блоков, то для крепления мауэрлата верхний ряд блоков заливается армированным слоем бетона на 20-30 см. Предварительно к арматуре нужно закрепить металлические стержни с резьбой.

Монтаж висячей системы стропил выполняют в следующем порядке:

1. Крепят мауэрлат, следя, чтобы балки были строго параллельны друг другу.
2. Размечают положение стропил на мауэрлате.
3. Подготавливают стропильные ноги: на нижнем конце делают вырез на треть ширины стропильной ноги для ее опоры на мауэрлат.
4. Висячие стропила скрепляют металлическими накладками или болтами. Когда все стропильные треугольники будут готовы, устанавливают две крайние конструкции, а после этого – промежуточные, фиксируя каждую из них временными укосинами.
5. К стропилам крепят кобылки для формирования свеса крыши.
6. Устанавливают обрешетку, коньковую балку, объединяя все стропила в единую систему.

Если используется наслонная система, то порядок монтажа будет иной: сначала устанавливают лежень, на него монтируют опоры, на них – коньковый брус, и уже после этого крепят стропила, фиксируя их на коньковый брус и мауэрлат.

После того, как стропильная система закончена, можно приступать к следующим видам работ: монтажу кровельного покрытия и зашивке фронтонов и свеса крыши.
