Правильно посчитать крышу дома

Расчет квадратуры крыши

Сомнений в том, что квадратуру крыши знать необходимо для строительства дома, нет.

Как правильно рассчитать крышу? В понятие таких расчетов входит высота, площадь, уклон, количество необходимых материалов.

Рассчитать квадратуру следует хотя бы для того, чтобы заранее определиться с количеством материала, который затем следует приобрести.

Но предварительно выполненный расчет квадратуры позволит решить и более важные задачи. Приобретя меньше материала, чем требуется, его можно закупить дополнительно, а вот ошибиться в расчете нагрузки, которая будет воздействовать на фундамент, никак нельзя.

Виды крыш и форма их скатов

Схема устройства стропильной системы односкатной крыши. Односкатные крыши для жилых домов применяют крайне редко, чаще #8211; для хозяйственных построек или для пристроенных к дому помещений.

Самая экономная и легко сооружаемая форма. Для накрытия частных домовладений практически не применяется. Иногда, для зданий, построенных в виде разновысоких блоков, ее используют для укрытия каждого блока в отдельности. Скаты в этом случае имеют прямоугольную форму. Никакого фронтона у этих строений нет.

Наиболее распространенный вид, не имеющий фронтона. Этот вид позволяет создать чердачное помещение большого объема и использовать его для жилого помещения. Такую конструкцию чердака называют мансардой. Для еще большего увеличения объема мансарды, скаты делают ломаными. Все скаты этого вида имеют прямоугольную форму.

К этому виду следует отнести крыши, имеющие два фронтона, которые имеют треугольную форму и являются продолжением стен здания. Если стена выполнена из дерева, то для такого франтона имеется особое строительное название #8211; щипцы, а крыши этих строений называют щипцовыми. Следовательно, здание имеет два фронтона. На треугольное окончание стен и опираются скаты.

Схема многоскатной крыши: 1 #8211; скаты; 2 #8211; конек; 3 #8211; наклонное ребро; 4 #8211; разжелобок; 5 #8211; карнизный свес; 6 #8211; фронтальный свес; 7 #8211; желоб; 8 #8211; водосточная труба; 9 #8211; дымовая труба.

В этом виде щипцы заменены наклонными треугольными скатами. Такой вид фронтона еще называют вальмами, а крыши вальмовыми. Пересечение двух других скатов вверху образуют конек кровли. Поэтому они имеют форму трапеций. Если дом в плане имеет вид квадрата, то все скаты этого вида кровли. будут иметь треугольную форму, а такая конструкция кровли называется шатровой.

Полувальмовая крыша состоит из двух частей. Верхняя часть образует второй этаж здания, который имеет два ската в форме прямоугольников. Между первым и вторым этажами образовано четкое разграничение: имеется 4 ската в форме трапеции.

Это естественные конструкции для зданий, которые в плане имеют Г, Т или П-образную формы. Количество скатов может увеличиться и в мансардной крыше, если, например, предусмотрено ее боковое освещение.

Скаты имеют форму треугольников, прямоугольников или трапеций. Определение площади этих форм никакой сложности не представляет.

Для чего необходим расчет площади кровли

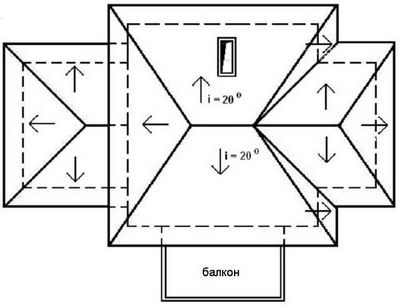

Пример плана кровли частного дома. Именно с такого плана начинается расчет кровли.

Знание квадратуры кровли позволяет, с учетом особенностей района строительства, определить нагрузки, которые будут действовать на крышу. Это позволит по известным максимальной скорости ветра в данном районе и статистическим данным по количеству осадков в зимнее время, рассчитать нагрузку, которую будет испытывать впоследствии кровля. По результатам, которые даст расчет нагрузки на кровлю определяют расстояние между стропилами и, следовательно, необходимое их количество.

Выбирая материал для кровли и утепления, следует учитывать его вес, который вместе с весом стропил и обрешетки, и ранее проведенного расчета снежной и ветровой нагрузки, позволит определить силы, действующие на стены здания. В конечном итоге, с учетом веса стен можно расчитать нагрузки, действующие на фундамент. Представленная схема расчета нагрузок далеко не полностью учитывает все особенности, которые имеет силовой расчет конструктивных элементов здания, и приведена только для того, чтобы показать, зачем необходимо знать квадратуру кровли.

Расчет площади кровли

Формула для расчета площадей одно- и двускатных крыш: такие крыши чаще всего имеют форму прямоугольника.

Любой из ранее приведенных видов кровли в плане (вид сверху) будет иметь общую площадь, которую занимает здание, с учетом площади, которую занимает навес над стенами. Поэтому на эскизе чертим прямоугольник (желательно задаться масштабом), внутри которого чертим линии, определяющие размеры скатов.

Для двухскатного и щипцового вариантов нужно будет провести одну линию, соответствующую направлению конька.

Для вальмового варианта необходимо провести линию, соответствующую направлению конька, на ней обозначить начало и конец конькового пролета и эти точки соединить с соответствующими углами основного прямоугольника. Получим два треугольника и две трапеции.

Для полувальмового варианта вначале следует начертить прямоугольник, площадь которого соответствует второму этажу. В нем провести линию конька (как в двухскатной крыше ), а углы этого прямоугольника соединить с соответствующими углами общего плана. В результате получим 2 прямоугольника (2 этаж) и 4 трапеции.

Формулы для расчета площадей вальмовой и полувальмовой крыш: в конструкции таких крыш можно условно вычленить треугольники и трапеции, площади которых и определяются.

Для выполнения расчетов есть формулы вычисления площади треугольника и трапеции.

Площадь треугольника: Sтр=(b×h)/2,

где b ширина кровли; h #8211; расстояние от края кровли до конька (размеры должны быть указаны на эскизе в соответствующих единицах).

Площадь трапеции: Sтрап=[(a+b)/2]×h,

где a и b меньшее и большее основание трапеции на эскизе, соответственно; h #8211; высота трапеции.

Теперь, пожалуй, придется решить самую #8220;сложную#8221; часть задачи. Ведь по приведенным формулам мы получим не реальные площади, а только их проекции. Эти плоскости фактически расположены под определенным углом α к плоскости потолочного перекрытия, а в общем случае, к горизонтальной плоскости, соединяющей стены здания или этажа.

Чтобы получить фактическую площадь ската необходимо результат, полученный по приведенным формулам, разделить на cosα. Для определения угла α, на чертеже в соответствующем масштабе чертим прямоугольный треугольник, один катет которого (горизонтальный) равен h, а второй равен расстоянию между вершиной треугольника (ската) до потолочного перекрытия.

Для ската в виде трапеции второй катет равен расстоянию от потолочного перекрытия до верхнего основания трапеции. Определяем угол между гипотенузой и катетом h и по таблице определяем cosα. Для определения общей площади кровли полученные величины скатов суммируем.

Поделитесь полезной статьей:

Как правильно рассчитать высоту крыши дома?

Что самое важное в здании? Конечно же – крыша! Это один из самых важные элементов любого здания. Никакое строение не будет долговечным без нее, - защиты от явлений природы как внутри, так и снаружи здания. Она играет важнейшую роль для общей конструкции дома. Прочность внутреннего пространства, а также стен зависит от качества перекрытия. Ее эстетичный вид влияет на общее впечатление от всего здания. Для этого используются декоративные элементы, которые помогают усилить положительный эффект от дома.


Какие факторы влияют на эстетичный вид кровли? Во-первых, это ее форма. Она формирует цельность восприятия здания у прохожих. Такое возведение – ответственный этап строения дома. От правильности таких расчетов и моделирования зависит не только ее внешний вид, но и ее параметры.

Параметры для моделирования:

  1. Высота кровли. Очень важно правильно рассчитать данный параметр. Следует учитывать угол наклона, а также необходимое количество скатов, используемых материалов для ее покрытия при постройке.
  2. Природные условия.
  3. Строение.
  4. Высота здания.
  5. Личное мнение владельца дома.

Схема расчета высоты крыши


Заблаговременный и максимально точный такой проект в целом необходим чтобы:

  • Выполнить подсчет материалов, которые будут использоваться для ее будущей постройки.
  • Заранее учитывать утеплительные материалы, необходимые для нее.
  • Учитывать в планировании разных устройств (например, снегозадержатели).

Расчет параметров зависит от ее формы. От этого зависит высота несущей конструкции. Невнимательность при учете данных параметров может привести к отсутствию функциональности в дальнейшем эксплуатации здания. Например, высота конька крыши влияет на общую площадь перекрытия. В данном случае, следует учитывать, что расчет материалов может быть увеличен. Также данный параметр влияет на конфигурацию и длину стропил.

Типы крыш

Расчет высоты для двускатного типа


Данный расчет необходимо производить путем выбора угла наклона перекрытия (например, 30-50 градусов, иначе увеличивается ветровая нагрузка и скопление снега).

Схема расчета высоты и наклона двухскатной крыши


Как вычислить высоту конька и кровли? Необходимо ширину дома разделить на 2, а потом умножить на тангенс угла наклона. Таблица значения тангенсов и калькулятор пригодятся вам в этом и помогут правильно рассчитать необходимые параметры.

Расчет высоты для четырехскатного типа


Прочность такой формы характеризуется возможностью монтирования чердачного окна. Четырехскатный тип имеет различный внешний вид: шатровой и вальмовой. Первый вид характерен для домов квадратной формы при идеальной симметрии, если смотреть с любого угла. Такая конструкция помогает увеличить стойкость нагрузки ветра на кровлю. Второй вид характерен для мансард с характерными мансардными окнами.

Сложность конструкции данного типа осложняется еще и достаточно дорогими строительными материалами.

Внимание: нежелательно использовать этот тип перекрытия для частного дома на местности с характерными погодными условиями, такими как сильные ветра. В противном случае большой угол наклона кровли может негативно повлиять на общую конструкцию здания.

Как правильно рассчитать высоту крыши дома. Возьмите формулу, как и для двускатного типа. Заметьте, что также необходимы следующие параметры: длина конька и стропил. Несущие конструкции в данном случае играют важную роль при ее расчете.

Расчет высоты для мансардного типа


Данный тип имеет такие же параметры что и двускатный, но основные скаты у мансардного типа имеют излом. Такой характерный признак часто придает ломанный вид несущей конструкции. Благодаря этому внутренняя площадь помещений увеличивается. Сложность расчета данного мансардного типа состоит из-за углов наклона ската. Внимательно следите, чтобы учитывать все углы наклонения скатов. Это крайне необходимо для расчета.

Принцип золотого сечения также используется, а специалисты советуют его использовать при данных расчетах. Крайне важно здесь, чтобы ее контур не выходил за пределы окружности. Данный принцип (золотого сечения) помогает достичь наиболее эстетичного внешнего вида дома. Устранив данный недостаток, вы получите неповторимый и красивый вид здания.

Как рассчитать кровлю (крышу) дома #8212; пример и инструкция

Так как кровля дома являет собой сложнейшую систему взаимосвязанных элементов, то при ее проектировании и определении количества необходимого для этого материала, естественно возникает вопрос: как рассчитать крышу дома правильно? Ведь неправильные расчеты могут привести к покупке лишнего материала и, следовательно, ненужным затратам или наоборот к приобретению недостаточного количества кровельного материала, что ведет к задержке строительства и лишним хлопотам по поиску недостающих элементов.

Пример расчета крыши дома и подбор материала

Перед тем как рассчитать материал на крышу и общую стоимость кровли, необходимо установить: какой кровельный материал будет применен, какой будет конструкция стропильной системы, будет ли утепляться крыша, какой материал будет применяться для зашивки фронтонов. Далее проводится непосредственный расчет необходимого количества материала на постройку крыши и затрат на его приобретение.

Данный пример покажет, как рассчитать кровлю домас простой двускатной крышейпри использовании в качестве материала покрытия ондулина.

Внимание! Перед произведением любых расчетом, воспользуйтесь нашим готовым решением в виде строительных калькуляторов материалов:

Расчет системы стропил

Обычная двускатная крыша имеет стропила, которые опираются на несущие стены и располагаются с интервалом 0,65 м, являющимся оптимальным для данной конструкции. Длина стропил подгоняется под размеры кровельного материала, чтобы его не резать. Предположительно каждый скат крыши будет иметь два ряда листов. Так как лист ондулина имеет длину 200 см, а для нахлеста материала нужно около 20 см и размер свеса листа составляет 7 см, то получаем длину стропил равную:

200х2-20-7=373 см=3,73 м


Если же планируется использование чердачного помещения, то планируемая высота в 1,5 м, которая получается при данной длине стропил, является недостаточной и необходимо проводить иные расчеты с учетом конструктивных особенностей крыши.

Если для кровли использовать другой материал, например, профлист или металлочерепицу, то данный пункт не выполняется из-за того, что в таком случае длина стропил непринципиальна, так как эти материалы могут изготавливаться любой длины.

Определяем размеры крыши

Длина крыши должна быть больше чем дом, так как берется во внимание свес материала – 0,3 м с каждой стороны:

Ширина скатов будет равняться длине стропил с учетом свеса материала – 3,8 м.

Расчет необходимого количества материала и его стоимости

Перед тем как рассчитать материал на крышу, определим какие материалы нужны. Для постройки крыши необходимо приобрести следующее: стропилы, бруски обрешетки, материал для отделки фронтонов (в данном примере фанера), кровельный материал.

1. Определяем количество стропил.

Для устройства двускатной крыши дома 6х9 м нужно следующее количество стропил на один скат:

9/0,65+1=14,84 – округляем до 15.

На всю крышу потребуется 30 стропил.

В качестве стропил достаточно использовать 4-хметровые доски 150х50 мм, которых всего нужно:

2. Определяем количество брусков для обрешетки.

Для обрешетки крыши потребуются бруски 50х50 в количестве семи штук на каждый скат объемом 0,336 кубометров.

3. Расчет общего количества необходимой древесины и ее стоимости.

Всего нужно древесины:

6500х1,24=8060 рублей = 2420 гривен = 220 $.

4. Определяем необходимое количество фанеры и ее стоимость.

Площадь фронтонов составляет 2х4,7=9,4 кв. м.

Для отделки фронтонов возьмем обычную 8-мимиллиметровую фанеру, стандартный лист которой имеет площадь около 2,25 кв. м. В итоге на два фронтона нужно:

9,4/2,25=4,17 округляем в большую сторону и получаем 5 листов фанеры.

Цена за фанерный лист – 450 рублей (135 гривен, 12,3 $).

450х5=2250 рублей = 675 гривен = 61 $.

5. Расчет количества и стоимости кровельного покрытия – ондулина.

Существует несколько способов, как рассчитать площадь кровли, но так как в данном примере рассматриваем простую двускатную крышу, то ее площадь составит двойную площадь ската:

9,6х3,8х2=72,96 кв. м.

На эту площадь потребуется листов ондулина:

72,96/1,56=46,769, т.е. 47 целых листов.

Если цена за лист ондулина составляет 400 рублей (120 гривен, 11 $), то материал обойдется в:

400х47=18800 рублей = 5640 гривен = 512 $.

6. Определяем количество и стоимость коньков.

9,6/0,85=11,294 или 12 коньков.

При цене 200 рублей (60 гривен, 5,5 $) за штуку стоимость коньковых элементов составит:

12х200=2400 рублей = 720 гривен = 65,5 $.

7. Расчет количества и стоимости специальных гвоздей.

На лист ондулина и коньковый элемент нужно по 20 гвоздей.

Общие затраты на гвозди:

1380х1,15=1587 рублей = 476 гривен = 43 $.

8. Подсчет общей стоимости кровли.

Без учета доставки и труда рабочих затраты на кровлю составят:

18800+2250+8060+2400+1587=33097 рублей = 9930 гривен = 903 $.

Если планируется утепление кровли, то к приведенным расчетам добавляется стоимость гидроизоляционной пародиффузионной пленки, пароизоляции и самого утеплителя.

Источники: http://kryshikrovli.ru/raboty/kak-opredelit-kvadraturu-kryshi.html, http://www.lobzikov.ru/look_2334.html, http://o-builder.ru/kak-rasschitat-krovlyu-kryshu-doma-primer-i-instrukciya/
