Правильный пирог мансардной крыши

Ошибки при сборке кровельного «пирога»

Больше всего жалоб, уже при готовой мансарде, можно услышать о том, что в надстроенном помещении недостаточно тепло, влажно, стоит плохой запах. Вроде бы все предусмотрели, утеплили, постелили гидроизоляцию и пароизоляцию, но желаемого результата не получили.

Первой допущенной ошибкой может быть не соблюдение всех тонкостей при проведении утеплительных работ. Например, отсутствие теплоизоляционных прокладок при монтировании стропильных ног из досок.

Встречаются промахи и при обустройстве самого «пирога» кровли. Кровля мансарды отличается от обычной кровли тем, что она испытывает двойное воздействие тепловых потоков: тепло и влага поступает на кровлю с нижнего этажа, а сверху кровля подвержена внешним температурным изменениям и атмосферным осадкам. И не всегда, особенно зимой, эти температуры совпадают. Отсюда и конденсат, и влага, и испарения.

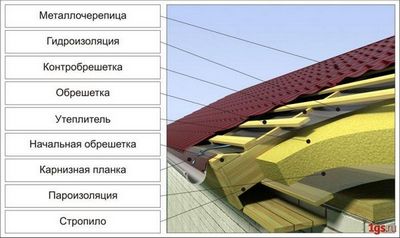

Схема кровельного пирога

Если толщина утеплителя рассчитывается не по специальным таблицам и формулам, это следующая ошибка строительства. Монтаж «на глаз» приводит к ненужной потере температуры зимой. Следует отметить, что выбор утеплителя имеет большое значение. Если перед вами возник выбор, взять рулонный утеплитель или плиточный, предпочтение отдайте плиточному. Утеплитель в плитах не скатывается. не деформируется и не съезжает.

Не забывайте о вентиляции, пароизоляции и гидроизоляции. Не допускается применение гидроизоляционной или пароизоляционной пленки с разрывами, деформациями. Даже маленькая дырочка, полученная при транспортировке или самом монтаже, приведет к ненужным последствиям. Каждый участок кровли должен тщательно проветриваться. Это сложно сделать, если мансардная крыша имеет много окон и различных отверстий для вентиляции помещения, дымоходы.

Встречаются случаи, когда гидроизоляционный материал, с целью экономии или по незнанию, накладывают не внахлест. Тогда атмосферная влага обязательно попадет на утеплитель, отсюда и нехороший запах. и гниение стропил. На современном рынке появляется масса новых гидроизоляционных пленок. При монтаже нужно внимательно ознакомиться с инструкцией к применению такой пленки. Особенно стоит обратить внимание на мембраны, которые нужно укладывать определенной лицевой стороной вверх. Нарушая такой способ укладки, вы получаете бракованную гидроизоляцию.

Еще одна схема кровельного пирога

Для хорошей вентиляции рекомендуется применять #171;супердиффузионные#187; гидроизоляционные пленки. Тогда проветривание будет происходить только под наружным слоем кровельного материала и пленки за счет пространства, образованного обрешеткой или контробрешеткой.

Следующей ошибкой при обустройстве кровельного «пирога» может служить неполное прилегание пароизоляционной пленки к утеплителю. Имеется в виду наличие отверстий возле окон. дымохода и т.д. Через них к утеплителю будет проникать теплый воздух из нижних помещений, выпадет конденсат, что вызовет теплопотери и гниение древесины. Рекомендовано пароизоляцию проклеивать на стыках, к стенам, вокруг любых отверстий.

Не соблюдение всех требований приводит к сокращению срока службы крыши мансарды.

Смотрите также другие записи по теме:

Устройство мансардной крыши: конструктивные особенности

По определению мансарда является этажом на чердачном уровне, у которого имеется фасад, полностью или частично образованный либо наклонной, либо ломаной крышей. При этом плоскости фасада и крыши должны пересекаться на высоте не превышающей 1,5 м от плоскости пола. Мансарды могут иметь различные геометрические формы – силуэт треугольника или ломаной, быть симметричными или нет, располагаться с одной стороны продольной оси мансардного этажа или по всей его ширине.

Как правильно подготовиться к устройству ↑

Размеры мансардной крыши должны соответствовать объему, полностью необходимому для обустройства помещения мансарды. При этом оптимально по ширине конструкция не должна быть меньше 4,8 м, а по высоте – 2,5 м. Для выбора уклона стропильной системы большое значение имеет и форма крыши.

• В случае ломаной уклон нижней части мансарды – крутой (60–70°), а верхняя – пологая (15–30°).
• Если крыша двухскатная, то оптимальным уклоном крыши, при котором возможно полноценно использовать чердачное пространство – более 45°. Как известно, крыши с таким уклоном более восприимчивы к ветровой нагрузке, поэтому в местностях с сильными ветрами их несущую конструкцию усиливают.

При многощипцовых крышах или, если предполагается использовать тяжелые кровельные материалы, рекомендуется использовать металлические конструкции. Дело в том, что если применять конструкции из дерева, то для усиления несущего каркаса они должны быть достаточно массивны, а это заметно ограничит объем мансарды.

При расчете мансардной крыши нужно предусмотреть, что при большом наклоне стропильной конструкции увеличится также длина стропил и площадь покрытия кровли, а полезная площадь полученного помещения будет меньше.

Чем больший угол наклона имеет мансардная крыша дома, тем тщательнее необходимо выбирать материал, из которого будут делать кровлю.

Крыша над мансардой – это сложная инженерная конструкция, которая помимо несущего каркаса включает также «кровельный пирог», поэтому устройство мансардной крыш требует решения определенного комплекса задач. Еще до того, как рассчитать мансардную крышу, должны быть полностью проработаны архитектурные детали и возможности обеспечения должной теплозащиты и герметичности помещения, подготовлен проект для мансардного этажа, определены основные узлы мансардной крыши и оптимальная схема несущих конструкций.

Использовать для несущих конструкций мансарды камень или бетон категорически запрещается.

Особенности устройства мансардной крыши ↑

Мансардное помещение одновременно подвергается воздействиям с двух направлений – сверху и снизу.

• Из жилых помещений, которые находятся внизу, поднимаясь вверх, теплый воздух может выпадать на поверхности крыши, обращенной внутрь, в виде конденсата. Поэтому конструкция мансардной крыши требует тщательной паро-, гидро- и теплоизоляции.
• Площадь соприкосновения мансарды с внешней средой довольно большая, поэтому для мансардного этажа должна быть тщательно выполнена отличная теплоизоляция. В большинстве случаев для этих целей используют плиты минеральной ваты, хотя чем лучше утеплить мансардную крышу – вопрос до конца еще не решенный. Их вкладывают между балками перекрытия и стропилами.

Пирог мансардной крыши: правильная схема устройства ↑

Стандартное устройство мансардной крыши предполагает объединение кровельного материала и утеплителя в единую конструкцию. Чтобы они нормально функционировали, создается многослойная конструкция, в которой строго соблюдена очередность слоев: пароизоляция, утеплитель, гидролизоляция и кровельное покрытие, и оставляют вентилируемые зазоры.

Каждый из элементов этой конструкции имеет определенные физико-технические свойства и играет определенную роль в создании комфортных условий в помещении мансарды.Гидроизоляция не дает намокнуть утеплителю с внешней стороны. Ее укладывают на контробрешетку внахлест, не меньше, чем на 10 см, допуская незначительное провисание с учетом температурного его расширения. Стыки тщательно герметизируют. Гидроизоляция мансардной крыши. если покрытие крыши металлическое кровли, не обязательна – ее функции берет на себя антиконденсатная пленка, которая не дает образоваться конденсату на внутренней стороне металлической поверхности. Его нижний слой выполнен из вискозы, поэтому антиконденсатная пленка быстро высыхает и способна удерживать достаточное количество воды. Следующим шагом между стропилами укладывают утеплитель – плотно, без зазоров. Сегодня для мансардных крыш используют утеплители на основе базальтовой минеральной ваты, стекловолокна, экструдированного пенополистирола.

• Полужесткие и жесткие минераловатные утеплители имеют высокую паропроницаемость и огнестойкость, при высоких температурах не деформируются, с течением времени не дают усадки, влагу не впитывают и экологически безопасны.
• Утеплители из стекловолокна также имеют хорошие эксплуатационные характеристики. Они обеспечивают качественное утепление, имеют высокую эластичность и гарантированную пожаробезопасность. Благодаря их малой плотности уменьшается нагрузка на несущую конструкцию мансардной крыши.
• Пенополистирол обладает замечательными теплоизоляционными свойствами, которые объясняются однородностью его структуры – состоит из закрытых мелких ячеек. У подобной конструкции водопоглащение практически равно нулю, низкая теплопроводность, высокая сопротивляемость к давлению паров воды. Утепление мансардной крыши пенопластом, благодаря высокой прочности материала на сжатие, оптимально в местах, где изоляция испытывает большие нагрузки.

Со стороны помещения утеплитель зашивается пароизоляционной пленкой.Пароизоляция нужна для того, чтобы возникающий от жизнедеятельности людей водяной пар не проникал из внутренних помещений в утеплитель. Пароизоляционную пленку, независимо от выбранного кровельного материала, монтируют с внутренней стороны конструкции по возможности плотней к утеплителю. Для надежности паробарьера швы пленки герметизируются специальным соединительным скотчем.

В структуре конструкции необходимо предусмотреть вентиляционные зазоры с минимальной толщиной 50 мм. Один из них должен быть между утеплителем и гидроизоляцией. Для этого к ребру стропил прибивают бруски контробрешетки (45 х 50 мм). Другой – между гидроизоляцией и материалом для кровли, его обеспечивают бруски обрешетки.

Использование в качестве гидроизолятора супердиффузионой мембраны освобождает от необходимости устройства вентиляции. Этот материал обеспечивает также водонепроницаемость и ветрозащиту.

Пирог утепления мансарды – правила обустройства

Необходимость утепления пирога мансардного помещения

Пирогом утепления мансарды специалисты называют теплоизолирующую конструкцию, состоящую из последовательно уложенных слоев материалов, начиная с покрытия кровли и кончая внутренней облицовкой помещения. Начинкой служат изоляционные материалы, уложенные в определенном порядке.

Некачественное выполнение технологий по утеплению кровли может привести к появлению главного врага деревянного дома – сырости. Влага может поступать как снаружи, так и со стороны жилых помещений. Образование конденсата в подкровельном пространстве приведет к намоканию теплоизоляционного материала, появлению плесени и гнили, разрушению стропильных конструкций и порче кровельного материала. Итогом всего станет сложный дорогостоящий ремонт. Правильный пирог мансарды защитит не только жилое помещение от потерь тепла, но и убережет деревянные и металлические элементы кровли. Так как мансарда расположена в непосредственной близости к крыше, процесс нагревания и охлаждения воздуха в ней происходит гораздо интенсивнее, чем в других помещениях. Теплоизоляционные материалы призваны не только для защиты внутреннего пространства от проникновения холода извне, но и от перегрева в жаркую погоду.

При строительстве нового дома с мансардой выполнение всех этапов утепления происходит в процессе создания кровли. Но зачастую владельцы уже построенных домов с чердаком стремятся самостоятельно перестроить верхнюю часть здания и создать под крышей дополнительное жилое пространство. Технология утепления крыши не слишком сложна, и при наличии некоторых навыков строительных работ и необходимой информации, вполне возможно создание качественного пирога кровли мансарды своими руками.

Необходимые изоляционные материалы для утепления крыши мансарды

Большое значение имеет правильный подбор изоляционных материалов для создания правильного пирога мансарды. Многие владельцы загородных домов отдают предпочтение минеральной вате. как материалу, обладающему всеми необходимыми для утеплителя характеристиками и невысокой стоимостью.

Не менее популярно использование пенопласта. Он обладает хорошими теплоизоляционными свойствами, водонепроницаемостью и малым весом. Плотная структура позволяет разрезать его на куски нужных размеров, что существенно облегчает процесс монтажа утеплителя. Современная промышленность предлагает большое разнообразие теплоизоляционных материалов, изготовленных по новейшим технологиям и обладающих отличными характеристиками. Но обычно их стоимость выше традиционно используемых материалов.

Не менее тщательно нужно подходить к выбору гидро- и пароизоляционных материалов. От их качества зависит эффективность работы теплоизоляционного материала.

Последовательность и правила обустройства пирога мансарды

Основное внимание следует уделить технологической стороне создания пирога утепления мансарды. Для этого нужно обладать знаниями о процессах, происходящих в подкровельном пространстве под воздействием внешних условий.

Работы необходимо проводить в строгой последовательности и с соблюдением всех правил монтажа:

1. В первую очередь следует выявить все случаи разрушения стропильных конструкций. Места, затронутые гнилью, тщательно зачищаются до появления здоровой древесины. Возможно, придется поменять некоторые элементы на новые, если процесс разрушения зашел слишком далеко. Для защиты от плесени и жучков стропила обрабатываются специальными средствами.
2. Следующий этап - укладка гидроизоляционного слоя. Материал крепится к стропильной системе с помощью степлера. Все швы нужно герметично закрыть самоклеющейся лентой. Обязательным условием создания пирога мансарды является обустройство правильной вентиляции подкровельного пространства. Необходимо создать возможность естественной циркуляции воздуха, защищающей внутреннюю поверхность кровельных материалов от влаги. Для этого между кровлей и гидроизоляционным материалом должен быть вентиляционный зазор, ширина которого определяется видом кровельного материала. При использовании мягкой рулонной кровли и плоских материалов он должен быть не менее 5 см. Для профильных материалов достаточно 2,5 см. Свободный воздухообмен позволяет поддерживать постоянную температуру кровельного покрытия, что защищает его от обледенения и образования сосулек зимой и от перегрева воздуха в мансарде летом. Для поступления и выхода воздуха в нижней части кровли и на коньке крыши должны быть обустроены вентиляционные отверстия.
3. Далее следует установка теплоизоляционного слоя. Между стропил укладывается слой утеплителя. Пласты минеральной ваты должны плотно прилегать к балкам, чтобы не допустить возникновения «мостиков холода». При использовании пенопласта щели герметизируются монтажной пеной. Между гидроизоляционным материалом и утеплителем тоже необходимо оставить свободное пространство для предотвращения возникновения конденсата, ведущего к намоканию и порче теплоизоляционного слоя. Для этого обустраивается система деревянных контрреек, обеспечивающих необходимую ширину зазора (2-3 см).
4. Установка пароизоляционного слоя защитит утеплитель от испарений, возникающих в жилых помещениях. Пленка для создания барьера прибивается к стропилам поверх теплоизоляционного материала.
5. Вся собранная конструкция покрывается обрешеткой, собранной из деревянных реек или металлических направляющих. На нее будут крепиться облицовочные материалы. Выбор материалов для внутренней отделки зависит от дизайнерских решений обустройства интерьера.

Видео – Утепление мансарды, кровельный пирог
