Правильно одеть кольца поршень скутера
Как заменить кольца на цилиндре скутера
Опубликовано 10.12. | Автор: Midas
Рано или поздно владелец скутера сталкивается с износом поршневых колец. Их можно поменять самостоятельно. В установке колец на поршень нет ничего сложного, нужно лишь знать, как это правильно делать. Несмотря на то что рекомендаций по установке в сети довольно много, я решил тоже к ним присоединиться и рассказать, как это делаю я.

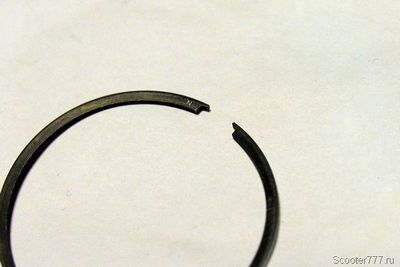

Перво-наперво нужно определить, где у кольца низ, а где верх. Под верхом имеется в виду часть, обращённая к головке поршня. Первый способ определения: нужно осмотреть кольцо и найти нам нем какую-либо буквенную или цифровую гравировку, например, UP или N. Гравировка всегда наносится на верхнюю сторону кольца.
Если гравировки нет (такое тоже может случиться), нужно действовать по второму методу. Кольцо в разрезе не плоское, а немного выгнутое. Если положить кольцо так, что его внешний ободок будет чуть выше, а внутренний – чуть ниже (как на картинке), то это и есть правильное расположение кольца. То есть, воображаемое продолжение конуса должно быть направлено верхушкой вверх.
Кольца могут быть разной толщины, например, 1,3 мм и 1,5 мм. Прежде чем надевать кольца на цилиндр, померяйте, какое кольцо соответствует какому пазу. Может случиться и так, что вы купили кольца 1,3 мм и 1,5 мм, а на цилиндре оба паза имеют размер 1,3 мм. В таком случае толстое кольцо для установки непригодно. Можно купить ещё один такой же набор и воспользоваться тонким кольцом из него. Не имеет значения, какое кольцо пойдёт вверх, какое вниз – разницы у колец нет.
Если вы устанавливаете кольца на старый поршень, рекомендую перед установкой очистить поршень от нагара .
Теперь надеваем кольцо. Сначала заводим усик кольца в паз около замка:
Затем осаживаем его:
Продолжаем осаживать далее:
Пока кольцо полностью не сядет в паз:
Это был пример с верхним кольцом. С нижним всё делается точно так же, только верхний паз будет промежуточным пунктом. То есть, сначала лучше надеть кольцо на верхний паз, а затем переместить его вниз, так меньше риск сломать кольцо по неопытности. Иногда под нижнее кольцо кладётся специальное распорное кольцо-пружинка (если оно входит в комплект). Поскольку оно пружинистое, это кольцо надеть проще простого.
Как поставить кольца на скутер
Стоит отметить, что долговечная и безотказная работа поршневой во многом зависит от правильной установки колец. В этом деле спешка и грязь абсолютно не к чему. Делайте все аккуратно (для себя ведь), не спеша и самое главное: соблюдайте чистоту!
Для начала, давайте немного разберемся, что же из-себя представляет стандартный набор поршневых колец четырехтактного двигателя скутера. Стандартный комплект состоит из: двух компрессионных колец (верхнего и нижнего) и одного маслосъемного, которое в нашем случае имеет разборную конструкцию.
Комплект поршневых колец для двухтактного двигателя скутера, отличается от предыдущего #8212; отсутствием маслосъемного кольца, также комплект колец двухтактного двигателя может включать в себя экспандер (отмечен стрелкой).
Итак, с комплектами мы более-менее разобрались #8212; пора переходить собственно к делу. Заранее подготавливаем небольшие полосочки жести или тонкого пластика, с их помощью мы будем одевать кольца на поршень.
Тщательно отмываем кольца и поршень, при установке новых колец на поршень бывший в работе не забывайте чистить его канавки от нагара, иначе новые кольца в цилиндр не зайдут. Готовим чистое рабочее место и производим установку.
Берем из комплекта экспандер маслосъемного кольца и ставим его в самую нижнею канавку поршня.
Точно также, устанавливаем экспандер из комплекта для двухтактного двигателя (если есть), с той лишь разницей, что замок экспандера должен располагаться в зоне стопорного штифта (отмечен стрелкой) канавки поршня.
Ищем на кольцах метки, прикладываем к поршню заранее приготовленные полоски, очень аккуратно и не спеша как бы натягиваем кольца по нашим полоскам на поршень, в таком порядке: сначала одеваем маслосъемное кольцо, потом одеваем второе маслосъемное кольцо, далее одеваем нижнее компрессионное кольцо (темное) и только потом одеваем верхнее компрессионное кольцо (светлое). Метки на кольцах после установки должны располагаться вверх к ГБЦ.
Расправляем кольца так, чтобы они встали строго напротив своих канавок и не торопясь вытягиваем из-под них наши полоски. Теперь главное: после того как вы вытянули полоски и кольца легли в свои канавки в обязательном порядке #8212; проверьте каждое кольцо на подвижность. Кольца в канавках поршня должны свободно вращаться в разные стороны.
Маслосъемное кольцо после установки должно выглядеть примерно так:
Метки после установки должны быть направлены строго к ГБЦ.
Непосредственно перед установкой поршня в цилиндр. замки поршневых колец необходимо развести в правильном порядке. Делается это так:
Разворачиваем верхнее компрессионное кольцо так, чтобы его замок сместился относительно оси поршневого пальца примерно на 45 градусов, нижнее компрессионное кольцо разворачиваем так, чтобы его замок сместился примерно на 180 градусов относительно замка верхнего компрессионного кольца.
Замок верхнего маслосъемного кольца разворачиваем на 90 градусов относительно замка нижнего компрессионного кольца, а замок нижнего маслосъемного кольца разворачиваем на 180 градусов относительно верхнего маслосъемного кольца.
На фото отмечено, как примерно должны стоять замки поршневых колец четырехтактного двигателя:
Красными метками обозначены замки компрессионных колец
Синими метками обозначены замки маслосъемных колец
Замки поршневых колец двухтактного двигателя перед окончательной установкой поршневой должны располагаться строго по центру стопорных штифтов.
Понравилось? Не теряй - делись и сохраняй .)!
Как поставить поршневые кольца на скутер
Ухудшение тяги, падение максимальной скорости, синий дым с глушителя и слабая динамика скутера – верный признак изношенных поршневых колец, либо изношенной цилиндро-поршневой группы. Чаще всего изнашиваются именно поршневые кольца . т.к. диаметр поршневой группы у скутеров небольшой, рабочая площадь колец очень маленькая и поэтому они не так долго ходят.
Итак, если Вы столкнулись с необходимостью замены поршневых колец на скутере, причем помимо основной проблемы то, что их нужно менять, существует и другая – это как правильно поставить кольца на поршень. Нельзя просто взять любое кольцо и поставить в любую из канавок на поршне. Нужно понимать какое кольцо является верхним компрессионным, какое нижним компрессионным, а также как правильно поставить маслосъемное кольцо.
Установка поршневых колец на 4-х тактном китайском скутере.
На фото ниже отмечено, где какое поршневое кольцо.
Как Вы успели заметить, что в комплект поршневых колец состоит из двух компрессионных колец (верхнего и нижнего), а также из маслосъемного которое состоит из двух обычных (тонких) колец и центрального экспандера.
Второе компрессионное кольцо имеет темно-черный цвет, а также уникальную (скошенную ) геометрию.
У разных производителей цвет колец может различаться, например на фирмы CMR - нижнее компрессионное кольцо имеет рыжий цвет.
На следующей схеме показано правильное расположение колец.
На компрессионных кольцах можно увидеть надписи, они могут быть разными в зависимости от фирмы колец, но суть их одна – установка колец должна производиться надписями ВВЕРХ. Т.е. надписи должны быть направлены к головке цилиндра.
На маслосъемных (двух тонких) кольцах надписи, как правило нет, поэтому ставить их можно любой стороной, главное чтобы между ними был установлен так называемый экспандер, как показано ниже на фото.
Сам процесс установки колец на поршень мы опустим, т.к. сложного там ничего нет. Следует соблюдать только осторожность при заведении колец в пазы, т.к. кольца изготовлены из высокопрочного чугуна и сильное воздействие на растяжение может привести к поломке колец. Если Вы все сделали правильно, то в итоге кольца на поршне должны быть установлены, как показано на следующем фото.
Далее перед тем как устанавливать поршень в цилиндр, необходимо развести замки колец на правильное расстояние.
На этом все особенности установки поршневых колец на четырехтактный скутер озвучены, теперь можно ставить поршень в цилиндр, заранее смазав кольца и цилиндр маслом.
Установка поршневых колец на 2-х тактном скутере.
Итак, допустим Вы приобрели новый поршень с кольцами и хотите установить его на скутер. В комплекте с поршнем на двухтактный скутер идет только два компрессионных кольца.
В некоторых случаях, в зависимости от модели скутера в комплекте с кольцами может быть еще так называемый экспандер или как его еще называют – расширитель. Устанавливается такой экспандер под второе (нижнее) кольцо.
Перед тем как преступить к установке колец на поршень, необходимо понять, где верхнее компрессионное кольцо, а где нижнее. Т.к. кольца очень различаются в геометрии, неправильная установка одного из колец приведет к его поломке. Обратите внимание, что верхнее кольцо имеет внутренний скос, перед установкой тщательно осмотрите каждое кольцо. Ниже приведена схема установки, где наглядно показано, где какое кольцо должно стоять, а также где устанавливается экспандер, если таковой присутствует в комплекте.
Важно обратить внимание, что кольца имеют надпись на поверхности, которая должна быть ВВЕРХУ. Т.е. надписи должны быть направлены к головке цилиндра.
Процесс установки колец очень простой, поэтому детально разбирать его нет смысла. Главное соблюдать аккуратность, т.к. кольца очень хрупкие. Постарайтесь аккуратно заводить кольца в пазы, без сильного воздействие на растяжение.
В завершении хотелось бы отметить, что на двухтактных поршнях присутствуют штифты, которые не позволяют кольцам провернуться.
Поэтому устанавливая кольца в пазы, обратите внимание на замки колец – они должны сходиться на штифтах, как показано на фото ниже.
Теперь, когда кольца стоят на своих местах, можно приступать к установке поршня в цилиндр, заранее смазав кольца и цилиндр маслом.
Источники: http://scooter777.ru/article/552, http://scooter-mania.ru/ustanovka-kolets-na-skuter-4t/, http://scooter-fly.ru/ustanovka-porshnevyh-kolec-na-skuter.html
