Как правильно гнуть профильную трубу для теплицы

Как согнуть профильную трубу для теплицы

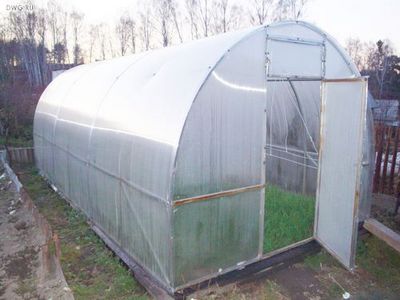

Согнуть профильную трубу в домашних условиях требуется обычно тогда, когда выполняется теплица арочного типа. Необходимость в данной работе создается в тот момент, когда устанавливается основной каркас. Существует много способов гибки конструкций своими руками. Рассмотрим основные из них.

Как согнуть трубу для теплицы?

Как согнуть трубу квадратного типа для конструкций из поликарбоната

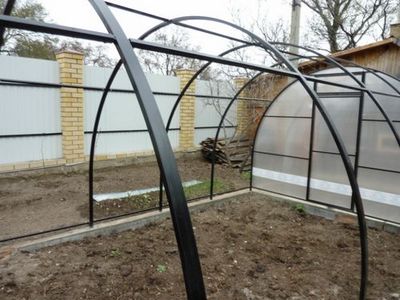

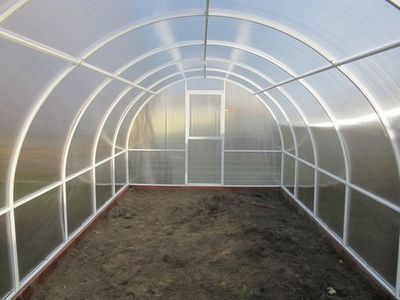

При монтаже теплиц из поликарбоната обычно применяется конструкция квадратного типа. Для того чтобы согнуть такую трубу в домашних условиях, потребуются следующие инструменты:

  • Специальный станок для гибки;
  • Сами конструкции для выполнения дуг;
  • Линейка;
  • Болгарка;
  • Агрегат для сварки.

Для начала работы необходимо разделить конструкцию на равные части. Затем проводится подпиливание посредством болгарки. Зоны подпилов требуется обработать посредством точечного сварочного аппарата. Согнуть профильную трубу можно на специальном станке. Это не простая работа, ведь прокручивать агрегат требуется вручную.

Если у вас нет станка, можно произвести работу своими руками. Для этого две конструкции скрепляются параллельно друг другу. Чертеж с нужным изгибом выполняется на земле. Затем, в соответствии с ним требуется согнуть первую конструкцию. Согласно ей проводится аналогичная работа со второй профильной трубой.

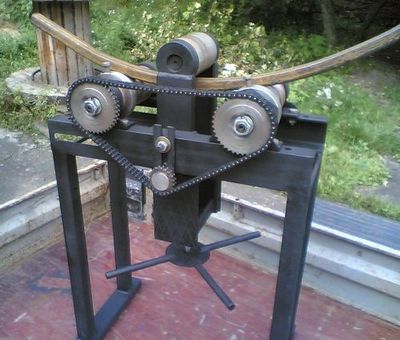

Как согнуть трубу посредством трубогиба

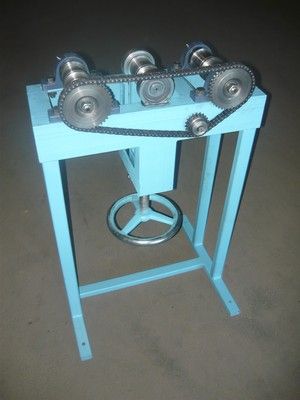

1 Тип станока предназначен для радиусной гибки профильных труб.

Характеристики стандартного станка :

Максимальное сечение трубы #8212; 40 х40х2, 50х25х2 мм.

Минимальные диаметры круга:

  • 20х20х2, 25х25х2, 15х15х1,5 –560 мм
  • 30х30х2 #8212; 650 мм,
  • 40х20х2 #8212; 650 мм,
  • 40х40х2 #8212; 1800 мм,
  • 50х25х2 #8212; 800 мм.

Максимальный диаметр дуги неограничен.

Тип привода ручной.

Ролики закаленные – все 3 шт.

Цена: 25000 рублей .

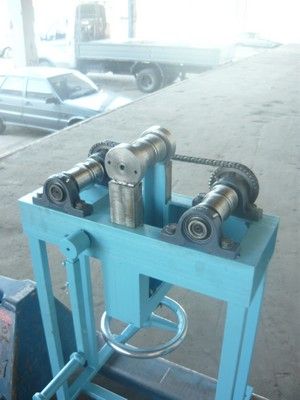

2 Тип станока предназначен для радиусной гибки профильных труб, круглой трубы и полосы.

Характеристики универсального станка :

Максимальное сечение трубы #8212; 40х40х2, 50х25х2 мм.

Максимальное сечение круглой трубы 32х2.8 мм.

Минимальные диаметры круга профильных труб:

  • 20х20х2, 25х25х2, 15х15х1,5 –560 мм
  • 30х30х2 #8212; 650 мм,
  • 40х20х2 #8212; 650 мм,
  • 40х40х2 #8212; 1800 мм,
  • 50х25х2 #8212; 800 мм.

Максимальный диаметр дуги неограничен.

Тип привода ручной.

Ролики закаленные – все 3 шт.

Цена: 30000 рублей .

По желанию Заказчика за дополнительную плату станок комплектуется индикатором часового типа для изготовления более точных всех последующих заготовок.

За дополнительную плату станок может быть укомплектован электроприводом 220-380В

Гарантия 2 года

Саратовская обл. г. Энгельс

Профильную конструкцию можно изогнуть, предварительно прогрев место изгиба газовой горелкой или паяльной лампой. Однако данный метод имеет свои минусы: трудоемкость работы, плохой внешний вид сгиба.

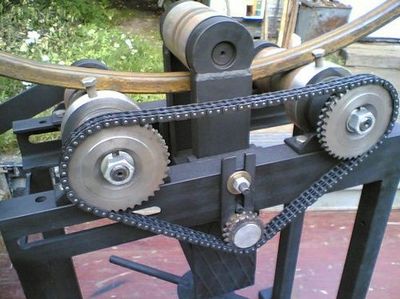

Куда разумней выполнить работу с профильной конструкцией для теплицы посредством трубогиба. Изгиб происходит за счет давления валика. При этом можно контролировать угол изгиба. Трубогиб можно выполнить своими руками. Для этого потребуются:

  • Три ролика;
  • Стол из металла;
  • Кронштейн;
  • Раствор из бетона;
  • Сварочный аппарат;
  • Стальные конструкции размерами от 70 до 150 мм;
  • Ходовой винт;
  • Швеллер.

Конструкция выполняется из двух труб из стали. Они фиксируются в плите посредством раствора, а затем прикрепляются, при помощи сварочного аппарата, к швеллеру. Между конструкциями должно быть соблюдено расстояние в 600 мм.

Ролики монтируются на осях на одной линии. Между ними должно быть не менее 50 см. Третий ролик устанавливается в середине. Монтируется он выше двух уже установленных роликов на 100 мм. Такой ролик приподнимается домкратом и отвечает за угол выполняемого изгиба.

При выполнении работы ролик крепится к столу из металла. К оси фиксируется кронштейн с прижимной осью. На нее монтируется ролик, аналогичный профилю конструкции. Сама конструкция, при работе, проходит через ролики. При этом она придерживается руками. По окончанию работы требуется проверить угол профильной трубы для теплицы, приложив ее к шаблону.

Как согнуть трубу горячим методом

Придать конструкции для теплицы нужный угол в домашних условиях можно, обратив внимание на горячий метод сгиба. Он имеет свои преимущества. В частности, сгиб получается гладким и плавным. Для выполнения работы необходимо поместить в конструкцию песок, затем закрыть его концы деревянными заглушками. После требуется просверлить отверстия в заглушках для того, чтобы при нагреве выходил возникающий воздух. Затем на конструкции для теплицы выполняют отметку, где оптимально выполнять изгиб. Затем это место нагревается. Вслед за этим нагретую конструкцию помещают в трубогиб и гнут до нужного радиуса.

Если вы решили согнуть конструкцию для теплицы в домашних условиях, обязательно посмотрите видео и фото, на которых показано правильное выполнение такой работы. Увидеть весь необходимый материал вы можете на нашем сайте.

Как согнуть профильную трубу для теплицы

Не всегда выгодно приобретать готовые теплицы из-за их высокой цены по сравнению со стоимостью комплектующих. Возвести ее по силам домашнему мастеру. При этом он может создать конструкцию, которая лучше ему подходит функционально.Основой теплицы является каркас. Он изготавливается из следующих материалов:

В большинстве случаев применяют стальную профильную трубу. Она имеет небольшой вес, прочна и достаточно дешева. Профильная труба отличается от обычной наличием 4-х ребер жесткости. Это делает ее прочней круглой при меньшей массе и сечении. Она представляет собой брус, полый внутри. При нагрузке на него работают наружные участки и края. Поэтому нет надобности в наличии сердцевины, не несущей нагрузки. С загибанием труб производят арочные теплицы. Для их создания необходимо знать, как согнуть профиль. Арки теплицы сгибаются дугой посередине и состоят из одинаковых элементов по всей длине. Их соединяют поперечинами, создавая таким образом прочный и надежный каркас.

Способы гибки металлопрофиля

  1. Использование трубогибочного станка. Профильную трубу деформируют протягиванием по валикам. Перемещение производится с помощью электродвигателя или вручную.
  2. Создание небольших пропилов (5 — 8 мм) с помощью болгарки через равные интервалы и сгибание в обратную сторону. Дуга усиливается завариванием надрезов или привариванием планки из такой же трубы.
  3. В трубу насыпается песок и вставляются заглушки с отверстиями для выхода газа. Обрабатываемый участок нагревается газовой горелкой, а затем легко сгибается вручную. Таким способом можно согнуть трубы без подогрева, только один конец следует закрепить в тисках.

Чтобы труба не плющилась при деформации, внутри используют средства противодействия. Для этого навивают пружину из проволоки диаметром 1-4 мм по сечению трубы и вставляют внутрь. Затем можно производить необходимый изгиб. С песком эту операцию произвести проще, только его следует внутри хорошо трамбовать. Профильную трубу сгибают с помощью следующих устройств:

  • гидравлические или механические рычажные трубогибы;
  • роликовые профилегибы для деформации трубы по определенному радиусу.

Согнуть тонкостенную трубу не так уж сложно, но без специального станка сделать это точно, без сплющивания и заломов сложно. Производительность и технические возможности у разных вариантов трубогибов значительно отличаются, что также отражается на их цене.

Механические станки для сгибания труб

Трубу небольшого поперечного сечения можно легко согнуть вручную. Существует много механических ручных трубогибов.

Достоинства и недостатки ручных трубогибов

Устройство имеет небольшие размеры, приемлемую цену и легко переносится с одного места работы на другое. Выбирать следует универсальный станок, позволяющий согнуть круглые, квадратные или прямоугольные трубы. Недостатком устройства является низкая производительность, трудоемкость, небольшая точность изгиба и невозможность обрабатывать трубы сечением более 40х40 мм. Станок вполне подходит для монтажа водопровода, отопления, изготовления теплицы, навеса, козырька. Приобретя необходимые навыки, с помощью ручного трубогиба можно делать сложные криволинейные конструкции. Электрический трубогиб стоит значительно дороже, но он является профессиональным станком высокой производительности и точности. Приобретать его имеет смысл только при наличии большого количества заказов, чтобы добиться быстрой окупаемости в достаточно короткий срок.

Как выбрать ручной трубогиб

Обычный ручной станок для профильных труб не подходит, поскольку у ролика и башмака сгиб выполнен округлой формы. Если согнуть на нем профильную трубу, то на ней образуются трещины и изломы. В продаже бывают ручные трубогибы, с помощью которых можно сгибать круглую и профильную трубу. Все устройства, продаваемые на рынке, подразделяются на 2 группы.

  1. Трехроликовые, с помощью которых создается равномерный изгиб по длине заготовки.
  2. Угловые, создающие изгиб небольшого радиуса на ограниченном участке.

Устройство углового типа наиболее распространено, так как оно имеет приемлемую цену и более универсально. Существует множество моделей с ручным, гидравлическим и электрическим приводами. В механизмах меняются гибочные башмаки и положение угловых опор, что позволяет менять углы изгиба. Трехроликовые трубогибы больше подходят для строительных работ, поскольку с их помощью можно самостоятельно изготавливать также гнутые профили. Стоимость их высока и применяются они в промышленных масштабах.

Трубогиб своими руками

Для труб сечением менее 20 мм специальный станок не требуется. Можно изготовить простейшее устройство в виде стального швеллера или бетонного блока с закрепленными на них четырьмя металлическими штырями. К металлическому основанию их приваривают, а в бетонный блок можно вставить при его отливке. Трубу укладывают между штырями и сгибают под нужным углом. При сечении более 25 мм для профилегиба требуются специальные ролики. Они монтируются на прочном основании и между ними помещается изделие. Свободный конец перемещают с помощью лебедки, создавая необходимое изгибающее усилие. Изгиб профиля для арочной теплицы делают в трубогибе, где два ролика устанавливают на осях, прикрепленных к металлическому столу на одном уровне. Межосевое расстояние между ними составляет около 50 см. Третий ролик располагают между ними с возможностью перемещения, чтобы с помощью гидравлического домкрата деформировать трубу. Она протягивается через устройство по всей длине несколько раз, пока не достигнет заданной равномерной кривизны, соответствующей шаблону. При этом каждый раз домкратом добавляется новая деформация заготовки. Профили роликов и труб подбираются друг к другу.

Заключение

Чтобы согнуть тонкостенную профильную трубу небольшого сечения для домашнего мастера подходит ручной угловой трубогиб. Изготовление арок для теплицы в подсобном хозяйстве производится с помощью трехроликового вальца с ручным приводом.

Статьи по теме:

Как согнуть профильную трубу в домашних условиях

Практически у каждого хозяина возникает ситуация, когда нужно для установки теплицы или разводки канализации изменить изгиб металлического прута. Так, как согнуть профильную трубу довольно легко своими руками, то для этого вида деятельности не требуется привлекать специалистов.

Виды труб и правила работы

Существует два типа труб:

В зависимости от потребностей нужно подобрать определенный вариант, но следует помнить, что работать с арматурами круглого сечения значительно легче, чем с квадратными. Дело в том, что при сгибе углы могут искривиться или сплющиться, к тому же, высокая вероятность появления трещин.

Чтобы согнуть профильную трубу в домашних условиях, нужно работать специальным устройством – трубогибом или профилегибом. Их особенностью является возможность установить коммуникацию в приспособление и зафиксировать её в определенном положении. За счет давления, которое оказывается в равной мере как на внешние углы, так и на внутренние, образуется ровный сгиб без резких перепадов и трещин.

Достоинства использования трубогиба следующие: можно согнуть трубу под 90 градусов, из профильного сечения легко можно создать дугу, простота использования и высокая скорость работы.

Существует два вида профилегибочного оборудования :

  1. Ручные;
  2. Профессиональные автоматические.

Первые представляют собой довольно простое устройство, которое состоит из рабочей поверхности (стола) и ряда роликов. За счет движения роликов труба перемещается по рабочему столу и изменяет свой угол, при этом не искажая нужный полукруг.

Профессиональные приспособления более удобны в использовании, но их стоимость зачастую превышает 20 000 рублей. Они применяются для сложных работ, наиболее часто требуются для производства сложных декоративных металлических элементов. К достоинствам модели можно отнести идеальный радиус, который будет точным буквально до десятой доли. Конечно, при с использованием станка удобнее работать, но в домашних условиях он практически не нужен, т. к. предназначен для обработки большого количества труб за смену.

Рассмотрим, сколько стоит трубогиб в разных городах России и стран СНГ (цена указана приблизительная, она может изменяться в зависимости от выбранной марки):

Стоимость электрического трубогиба HHW-76B 16-76 мм круг/квадрат, рубли

Как гнуть трубы без оборудования

У рядового домовладельца редко есть в наличии специальное оборудование. Поэтому нужно знать, как согнуть алюминиевую или стальную трубу для теплицы или других работ самому, без трубогиба.

Очень удобно производить операцию при помощи сварочного инвертора и бытовой болгарки. Для начала разрабатывается чертеж, по нему в дальнейшем будет расчерчиваться и рассчитываться потребный угол. В схеме обязательно точно измеряется закругление.

Пошаговая инструкция, как гнуть трубы:

  1. Если планируется деформировать профильные коммуникации полукругом, то на месте предполагаемого сгиба делается при помощи болгарки несколько тонких надрезов;
  2. Самостоятельно выполнить работу можно, только если предварительно зафиксировать арматуру в зажимных тисках. Когда пропилы выполнены и очищены от стружки, нужно осторожно начинать сгибать трубу;
  3. После того как кольцо закрылось, нужно отверстия, которые образовались в результате сгибания, заварить сварочным аппаратом. Некоторые мастера используются простые паяльники, если коммуникация имеет небольшой диаметр;
  4. Чтобы место сгиба было аккуратным, его нужно будет дополнительно прошлифовать и покрыть защитным средством – это поможет предупредить появление коррозии или преждевременного разрушения соединения.

Ровно согнуть трубу можно при помощи пружины. которая подходит по размеру профильного сечения:

  1. Коммуникация фиксируется в тисках;
  2. В отверстие вставляется пружина соответствующего диаметра. Это не даст при сгибании трубе поломаться или принять неправильную форму;
  3. Для облегчения работы нужно подогреть место стыка и аккуратно вручную перегнуть коммуникацию по нужному диаметру;
  4. Здесь очень помогают различные подходящие по наклону изделия из металла, скажем, болгарки, арки и т. д.

Аналогичным образом можно попробовать деформировать коммуникацию при помощи песка. Как правильно согнуть трубу для навеса без применения тисков и пружин:

  1. Нужно застопорить один конец трубки, закрыв его деревянным клином или любой другой затычкой;
  2. Закрытым концом труба фиксируется в земле или тисках (если есть возможность). Также можно использовать любое другое приспособление, которое позволяет установить коммуникацию;
  3. После этого нужно засыпать в открытый конец песок и разогреть паяльную лампу;
  4. Нагретой лампой нужно провести по месту будущего сгиба, после чего аккуратно согнуть трубу в нужную форму. Работать необходимо довольно быстро, т. к. металл после того, как остынет, будет непригодным для обработки.

После осуществления изгиба требуется трубу оставить на некоторое время в зафиксированном положении – это поможет материалу закрепить свою новую форму. Если работы проводятся в зимнее время, то мастера выставляют их даже на мороз.
