Как правильно собирать канализационные трубы

Как соединять канализационные трубы

Если перед вами встала необходимость прокладки канализации и вы не знаете, как соединять канализационные трубы, не переживайте: вспомните свое детство и поиграйте… в конструктор.

Дело в том, что современные канализационные трубы изготовлены из ПВХ (из пластика, проще говоря). И для удобства их монтажа, они выпускаются строго определенного диаметра и длины. Ну а так как трубы не всегда прокладывают только строго прямо, к ним в любом магазине, торгующем таким товаром, можно найти поворотные фитинги. Все это очень напоминает детский конструктор, так как элементы канализационной системы, если особо не вникать в сам процесс, просто вставляются друг в друга. В итоге вы получаете крепкое и надежное соединение, которое не протекает, не пропускает неприятный запах и способно прослужить вам достаточно долго без замены или ремонта.

Фитинги

Но давайте вернемся к фитингам. Фитинги – это дополнительные элементы к канализационным трубам, помогающие их соединять в единую конструкцию. Принято различать фитинги в зависимости от:

  • конструкции – поворотники (угольники), тройники, муфты, удлинители, пробки и т.д.;
  • назначения – присоединительные и промежуточные;
  • формы – Г-образные, Т-образные, прямые.

Не стоит думать, что все вышеперечисленные в классификации фитинги – это разные элементы. На самом деле один и тот же фитинг оказывается в каждой строчке классификации под другим названием. Возьмем, к примеру, муфту, которая служит для соединения двух канализационных труб. По конструкции этот фитинг будет просто «муфта», по назначению – промежуточный, по форме – прямой.

Опираясь на подобную классификацию фитингов намного легче представить себе, что именно вам необходимо, чтобы соединить канализационные трубы в одну конструкцию.

Собираем систему канализации для дома или квартиры

Прежде чем разобраться в том, как соединять канализационные трубы, следует понять принцип сборки всей системы канализации.

  • Итак, все работы следует начинать с создания чертежа, на котором вы должны изобразить свою будущую систему канализации. Возьмите листок бумаги и нарисуйте на нем схематично все сантехнические приборы, которые необходимо подключить к канализации (раковину, унитаз, душ или ванну и т.п.).
  • Затем соедините их линиями с основным стояком канализации. Каждая линия – это труба. Трубы между собой будут соединяться с помощью фитингов.
  • Обратите внимание, что канализационные трубы в доме обычно имеют всего два вида: диаметром 50 и 110 мм. Пятидесяти миллиметровые трубы предназначены для отведения канализационных стоков от раковин, моек, ванн и душей, а также от стиральных и посудомоечных машин. Если на одной линии (трубе) получается слишком много сантехнических приборов, то ее диаметр лучше увеличить до 110 мм, иначе у вас часто будут возникать проблемы с засорами.
  • А вот унитаз подключается к канализации только через трубу диаметром 110 мм, при этом само соединение сантехнического прибора производится обычно с помощью гибкой гофры, которая вставляется в канализационную трубу.
  • Разобравшись, из каких элементов состоит ваша канализационная система, можно отправляться в магазин. Так как испортить канализационные трубы при работе с ними практически невозможно, не следует покупать трубы и фитинги с запасом. Главное, не забывайте, что каждая канализационная труба на одном своем конце имеет расширение, в которое будет вставляться другая труба. Если же вы длинную канализационную трубу распилите ножовкой по металлу (срез должен быть строго перпендикулярным) на две части, то у второго элемента не будет такого расширения, и для его соединения с другой трубой или фитингом потребуется сначала установить муфту. При этом их стоимость (одной трубы с муфтой или двух коротких труб) будет примерно одинаковой.
  • Первым в системе канализации будет фитинг-поворотник, к которому вы с одной стороны подсоедините гибкий канализационный шланг сантехнического прибора (сифона), а с другой – трубу канализации. Можно, конечно, обойтись и без этого фитинга, соединив сифон сразу с трубой, но в этом случае, если соединение окажется не герметичным, существует вероятность протекания стыка.
  • Вставляя трубу в фитинг (или наоборот) обязательно соблюдайте два условия:
    • в стыке должна быть уложена резиновая прокладка (она продается вместе с трубой и фитингом);
    • труба должна входить в фитинг (или в другую трубу) на всю возможную глубину.
  • Далее, в местах подсоединения к этой трубе другой сантехники, ставятся фитинги-тройники. Если необходимо соединить две трубы разного диаметра, воспользуйтесь специальным фитингом-переходником.
  • Собирая канализацию, не забывайте про создание необходимого уклона труб, иначе ваша система не обеспечит отвод жидкости.
  • Собирать систему канализации надо двигаясь от сантехнических приборов к главному стояку канализации, чтобы току воды не мешали стыки.

Наружная канализация

В отличие от внутридомовой или внутриквартирной, наружная канализация (проложенная по придомовой территории) собирается без поворотных фитингов. Вместо них рекомендуется устраивать колодцы – они облегчат чистку канализации. Ведь все трубы будут скрыты в земле и откапывать их каждый раз, когда они у вас засорятся, довольно сложно, а прочистить через фитинги, выходящие на поверхность земли – не всегда возможно.

Конечно, трубы для наружной канализации имеют больший диаметр, чем трубы в доме.

Каждая канализационная труба, врезающаяся в наружную трубу, увеличивает ее диаметр на один размер.

Если наружная труба является общей для двух труб диаметром 110 мм, то ее диаметр не должен быть меньше 160 мм; для трех труб по 110 мм – диаметром не менее 200 мм. Это правило распространяется на небольшие здания при условии, что расстояние до ближайшего канализационного коллектора не превышает 30-40 метров. В иных случаях наружная канализационная труба должна иметь больший диаметр, чтобы работать «с запасом».

Видео

Чаще всего в процессе монтажа канализации приходится соединять канализационные трубы разного диаметра. Поэтому предлагаем вам посмотреть полезное видео, освещающее этот вопрос:

Монтаж канализационных труб: основные правила и технология

Канализационная система – одна из основных инженерных коммуникаций, которыми оборудуются все благоустроенные дома. Как правило, собирают системы отведения стоков еще на этапе строительства дома, но можно оборудовать канализацией и дом, которые уже давно сдан в эксплуатацию. В связи с повсеместным распространением труб из пластика, стал возможен монтаж канализационных труб своими руками. Так как собрать трубопровод из полимерных деталей намного проще, чем из металлических труб и фитингов.

Монтаж труб канализации

Пластиковые трубы, которые сегодня применяют для оборудования систем канализации, обладают массой достоинств. Они не подвержены коррозии, устойчивы к неблагоприятным действиям агрессивных сред, отличаются механической прочностью.

Но одним из основных плюсов труб из пластика является простота их монтажа. Благодаря этому качеству, многие домашние мастера отказываются от услуг профессиональных монтажников и собирают канализацию самостоятельно.

Такое решение позволяет снизить расходы на строительство или реконструкцию дома. Однако не стоит забывать, что существуют определенные нормы и правила монтажа канализационных труб, соблюдение которых является обязательным.

Устройство канализационного трубопровода

Ассортимент канализационных труб

Осуществляя монтаж труб канализации, нельзя забывать об особенностях эксплуатации канализационного трубопровода. Во-первых, в эту систему попадает не только жидкость, но и различные твердые включения, во-вторых, система, в большинстве случаев, строится самотечная, то есть жидкость по трубам перемешается благодаря силе тяжести, а не искусственно создаваемому давлению.

Диаметры и уклоны труб

Таким образом, при сооружении трубопровода очень важно правильно подбирать диаметр труб и выдерживать угол их уклона. Выбор диаметра трубы во внутренней сети осуществляется в зависимости от того, какой именно сантехнический прибор будет подключен на этом участке трубопровода:

Фитинги для монтажа канализации

  • При подключении умывальника разрешается использовать трубы, имеющие диаметр 32-40 мм.
  • При присоединении к системе мойки на кухне и ванной рекомендуется брать трубы с размером сечения 50 мм.
  • При одновременном подключении нескольких приборов сантехники применяют отводящие трубы размером 70-85 мм.
  • Для организации отвода от унитаза и сооружения общего стояка применяют трубы с сечением 100-110 мм.

При необходимости выполнить поворот трубопровода, сборка канализационных труб осуществляется путем установки отводов с углом более 90 градусов. Так как наличие резких перегибов в трубопроводе может привести к возникновению засоров в этом месте.

Крайне важно выдержать правильный уровень уклона трубопровода. Понятно, что если уклон будет недостаточным, то система не будет эффективно работать, поскольку стоки по трубам будут перемещаться слишком медленно. Но и слишком крутой уклон выполнять запрещается, поскольку в этом случае, вода будет уходить чрезмерно быстро, не успевая смывать твердые отходы.

Совет! Уклон канализационных труб выбирается с таким расчетом, чтобы скорость движения жидкости в трубах составляла 0,7 -1 м/с. Точное значение уклона зависит от диаметра труб и составляет, как правило, от 2 до 15 процентов.

О способах резки труб

Укладка труб канализации

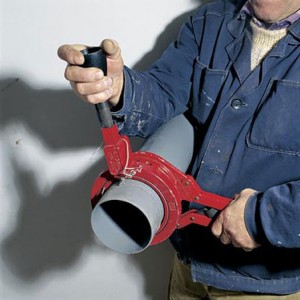

Перед тем, как монтировать канализационные трубы, их необходимо подогнать по длине. Производить резку можно следующими способами:

  • Если необходимо выполнить резку большого количества труб, есть смысл использовать специальный труборезный станок. Он выполняет срезы чисто, последующая обработка торцов не требуется.
  • Качественный срез можно получить и при использовании специальной пилы для пластиковых труб с широким лезвием.
  • При отсутствии специального инструмента для резки можно использовать ножовку по металлу с мелким зубом.
  • Если необходимо выполнить резку труб в ограниченном пространстве, то в качестве инструмента используется тонкий трос, оснащенный с двух сторон ручками.

Совет! Какой бы способ разрезания труб не был использован, необходимо, чтобы срез был выполнен строго перпендикулярно, а на торцах отрезков не имелось заусениц.

Методы соединения труб и фитингов

Смонтированная система канализации

Если осуществляется установка канализационных труб своими руками, то соединение отдельных элементов трубопровода осуществляется раструбным способом. Это метод соединения достаточно надежен и, вместе с тем, прост.

Для его осуществления не требуется применения специального оборудования и инструментов. Конец трубы просто вводится в раструб, а герметичность соединения обеспечивает наличие уплотнительного кольца из резины.

В том случае, если осуществляется монтаж канализационных пвх труб, иногда применяют метод соединения, который носит название химической сварки. Для осуществления этого способа соединения используют специальные клеевые составы.

Способы произведения врезки в канализационную трубу

Случаются в жизни ситуации, когда имеется необходимость присоединения дополнительной ветви к уже существующей системы канализации. Рассмотрим, как врезаться в канализационную трубу, если общая система собрана из пластиковых или металлических труб.

Установка тройника на металлические трубы

Для присоединения дополнительной ветки канализации к общей трубе может потребоваться установка тройника. Если канализация собрана из металлических труб работа выполняется так:

  • Вырезается кусок трубы, совпадающий по размеру с длиной тройника.
  • Тройник устанавливается на место разреза в виде муфты.
  • Производиться заваривание швов.

Врезка в пластиковую трубу

Патрубок для врезки в канализационную сеть

Если же общая система собрана из пластика, осуществляется врезка в трубу без сварки:

  • Подбирается отрезок трубы, на котором имеется патрубок нужного размера.
  • Из этого отрезка вырезается заготовка, в которой оставляется сам патрубок и небольшая часть трубы, которая сможет перекрыть место вреза в трубе основной.
  • В основной трубе при помощи корончатой насадки на дрель просверливается отверстие, которое по диаметру точно соответствует размеру патрубка на заготовке.
  • Внутренняя поверхность заготовки и поверхность вокруг отверстия на основной трубе смазывается герметиком на основе силикона.
  • Заготовка с патрубком накладывается на трубу и зажимается при помощи хомутов, врезка в канализационную трубу из пластика закончена.

Совет! Хомут нельзя перетягивать, так как при чрезмерном усилии труба может лопнуть. Признаком того, что затяжка достаточна, послужит выступающий за края детали герметик.

Итак, монтаж канализационных труб – это ответственный этап сооружения системы отведения стоков. При выполнении этой работы крайне важно соблюдать правила и нормы, принятые в современном строительстве.

Как правильно соединить канализационные трубы

Как правильно соединить канализационные трубы

Монтаж канализационных труб в вашей квартире вполне может быть самостоятельно. Совершенно не обязательно приглашать для этого квалифицированных специалистов. Современная промышленность выпускает огромный ассортимент труб для канализации, которые легко собираются в полноценную систему удаления сточных вод.

Но широкий ассортимент труб привел к тому, что существенно увеличилось и число способов их соединения. Таким образом выбор способа соединения зависит не только от навыков мастера, но и от материала изготовления оборудования. Проще соединять трубы канализации, изготовленные из пластика, труднее работать с чугуном, но в любом случае, чтобы система работала правильно – вам необходимо знать, как правильно соединять канализационные трубы.

Номенклатура составляющих канализационной системы

Система удаления сточных вод представляет собой сложное инженерное оборудование. Помимо собственно канализационных труб в нее входят сами санитарно-технические устройства, такие как раковины, унитазы, ванные и так далее и соединительные устройства, носящие общее название #8212; фитинги.

Монтаж канализационной системы начинается с составления проекта, при разработке которого и определяется какое количество соединительных узлов канализации будет у вас дома.

По большому счету соединять канализационные трубы можно двумя способами: разъемным и неразъемным. При соединении также используются уплотнители, обеспечивающие герметичность соединительных швов. Соединение сваркой более надежно, чем разъемное, но требует применения специализированного оборудования и определенных навыков.

Соединяем пластиковые канализационные трубы

Наиболее популярным и доступным материалом для строительства канализационной системы являются пластиковые трубы. Материалом их изготовления является полипропилен или поливинилхлорид. Они очень легкие, легко монтируются. Единственный недостаток – повышенная шумность, так что канализационный стояк из таких труб необходимо закрывать коробом, иначе вы будете в курсе всего, что происходит у соседей выше этажом.

Схема соединения канализационных труб (пластиковых)

Способ соединения «в раструб»

Пластиковые канализационные трубы бывают нескольких типоразмеров, как по сечению, так и по длине. Из них легко, как из детского конструктора, собирается любое оборудование, любой сложности. Процесс соединения «в раструб» выглядит следующим образом:

  • Места соединений труб (гладкий конец и раструб) тщательно зачищаются от мусора.
  • На месте соединения должен иметься резиновый утеплитель. Если его нет – нужно подобрать подходящий по размеру.
  • На гладкий конец трубы наносят ровным слоем силиконовую смазку или обыкновенное жидкое мыло. Затем соединяют трубы так, чтобы между ними не было люфта, до упора. На введенной трубе делаем отметку, которая покажет нам глубину соединения.
  • Затем трубы расстыковываются на 1 сантиметр от наиболее глубокого проникновения.

Соединение труб через раструб

Этот же метод может быть применен и при соединении труб дренажа.

Соединение пластиковых канализационных труб схема

Видео #8212; схема соединения канализационной трубы через раструб
