Как правильно уложить арматуру в ленточном фундаменте

После выбора участка, составления плана дома, проведения анализа грунта, смело можно приступать к строительству фундамента.

Насколько качественной будет основа дома, зависит от множества факторов: типа фундамента, качества бетона и его производителя, правильности гидроизоляции, дренажа, отмостки.

Именно поэтому в процессе строительства наверняка возникнет логичный вопрос: Как армировать ленточный фундамент ?

Правильное армирование ленточного фундамента обычно выполняется при помощи крученных металлических прутьев, диаметром 10-12 мм.

Особое внимание стоит уделить работе с углами основания.

В случае, если укладка арматуры в ленточный фундамент будет выполнена неправильно, то последствия будут весьма плачевными. Поэтому необходимо закладывать прутья внахлест, зацепляя их за вертикальную арматуру.

Прутья, находящиеся во внутренней части углов, должны пересекаться и дотягиваться до наружного края стены, иначе сооружение будет непрочным.

Нужно ли армировать ленточный фундамент?

В процессе армирования необходимо строго соблюдать расстояние между прутьями.

Бетон, как известно, обладает высокой прочностью сжатия и совершенно не прочен на разрывах.

Однако этот недостаток полностью компенсируется металлической арматурой, которой прокладывается нижняя и верхняя части фундамента вдоль ленты.

Она значительно увеличивает прочность на изгиб и на разрыв.

Вертикальная арматура является вспомогательной и обеспечивает прочность на срез. Подобные нагрузки незначительные, потому основная функция вертикальной арматуры – стойка, поддерживающая нижний и верхний арматурный пояс.

Важно, чтобы между прутьями вертикальной арматуры расстояние было 0,5-0,8 м.

Чтобы стальная арматура была защищена от негативного влияния окружающей среды, ее следует залить бетоном до уровня700 ммв нижней части и до 40-60 ммв верхней.

Расстояние между жилами арматуры должно быть, как минимум,0,3 м. Как правило, армирование обычно проводят с использованием 2-х, 3-х, 4-х прутков в каждом поясе.

Какую арматуру следует использовать в процессе закладывания фундамента?

Невозможно армировать фундамент, не используя горячекатаную металлическую арматуру марки А — Ш периодического профиля и сечением 10-22 ммв диаметре. Толщину стержней нужно рассчитывать на этапе проектирования. Так, у рабочей арматуры она должна быть 10-22 мм, а у вспомогательной – 4-10 мм.

Чтобы понимать, как правильно армировать ленточный фундамент, необходимо вначале узнать в какой последовательности вяжется арматура.

• В землю по периметру забивают прутья, диаметром 8-10 ммна расстоянии один от другого 0,5-0,8 м.
• На вертикальную арматуру вяжутся 2 пояса – верхний и нижний, они состоят из основной арматуры.
• Если все сделано правильно, получится крепкий и надежный каркас, который не потеряет форму после того, как зальют раствор бетона.

Какой должна быть технология армирования?

Правильное армирование ленточного фундамента должно происходить строго поэтапно:

• На первом этапе необходимо рассчитать силу нагрузки, которая определяет, какого размера должна быть арматура. Прутья, на которые приходится наибольшая нагрузка, должны быть рифлеными.

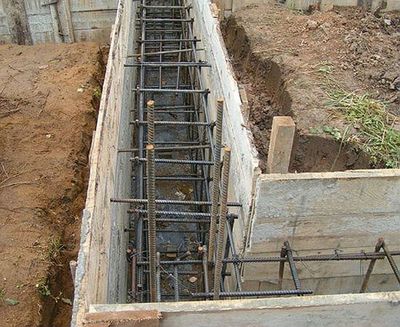

• На втором этапе строится опалубка и происходит непосредственно процесс армирования. Это подразумевает вбивание вертикальных прутьев на дно вырытой траншей, причем высота прутьев должна быть такой же, как высота фундамента.Расстояние между прутьями должно быть2 м.Невзирая на то, что вертикальные прутья не обременяются особой нагрузкой, они делают конструкцию более устойчивой и снижают риск того, что арматурная сетка деформируется при заливании цемента.
• Вертикальные прутья свариваются с горизонтальными на расстоянии5 смот краев фундамента. Выступающая часть арматуры должна быть не больше 8-10 см. Чтобы установка армирующих элементов была равномерной, строители нередко используют кирпичи.

Очень популярным методом армирования является принцип подвязывания арматуры, поскольку в этом случае свойства металла не подвержены изменениям.

Профессионалы также советуют укреплять фундамент, ширина которого находится в пределах 40-50 см, при помощи 4-х продольных прутьев, устанавливающихся на расстоянии0,2 модин от другого. Прутья при помощи тонкой проволоки формируются в квадратный каркас.

Возможно и нужно ли армировать ленточный фундамент собственными силами?

Для определения необходимого количества бетона необходимо рассчитать длину, ширину и высоту основания.

Особо тщательно и внимательно следует выполнять армирование фундамента самостоятельно. Главное, на что нужно постоянно обращать внимание, – углы.

Специалисты советуют установить в углах загнутые прутья под наклоном, не оставляя при этом стыков.

После того, как арматура будет установлена, нужно сделать вентиляционные отверстия и залить все цементным раствором.

Чтобы правильно определить, сколько потребуется бетона на фундамент, необходимо измерить ширину, длину и высоту контура основания. Пример такого измерения вы можете найти на странице фундамент в Щелково .

Стандартной и наиболее часто встречающейся шириной ленты является контур с параметром 20-40 см.

Если говорить о высоте, то при ее расчете нужно учитывать общую сумму глубины заложения и наземную выступающую часть. Она должна быть примерно2 м.

Длина контура – это периметр внешних стен и длина под внутренними стенами.

Правила армирования монолитных основ

Среди монолитных железобетонных фундаментов принято различать:

• Отдельные – фундаменты, которые строятся под колонны. Они бывают с одно- и многоступенчатыми плитами. Подошву армируют сеткой с арматурой.В рабочих арматурных стержнях диаметр должен быть не менее 10 мм, вне зависимости от того, сваривается арматура или нет. Если армирование проводить при помощи отдельных стержней, то их необходимо укладывать взаимно перпендикулярно.
• Ленточные – фундаменты, сооружающиеся в 2-х направлениях под рядами колонн или несущих стен. Этот вариант ленточного монолитного фундамента мало чем отличается от вышеперечисленных и выполняется сразу же после монтажа опалубки.Диаметр арматуры должен быть 12-14 мм. Ее можно как связывать, так и сваривать, хотя первый вариант все же лучше. Укладка арматуры в ленточный фундамент должна происходить на уровне 5-7 см от поверхности. Это необходимо для того, чтобы сетка была расположена внутри фундамента.

После этого можно приступить к созданию вентиляции и проведению водопровода. Для этого поперек опалубки нужно установить асбоцементную трубу и наполнить ее песком, чтобы в нее можно было залить раствор.

Но прежде, чем это сделать, необходимо точно определить, где будут расположены коммуникации. Таких труб следует установить, как минимум, две.

В качестве гидроизолятора можно использовать рубероид и смолу, которыми будет необходимо оклеить весь периметр. Однако, существует много других материалов, о которых мы подробно написали на странице гидроизоляция .

Однако существуют и куда более современные материалы, такие как пенетрон, например.

Его нужно добавлять в раствор, защищая, таким образом, не только край фундамента, а и делая весь застывший бетон водонепроницаемым.

Чтобы после залива раствора не возникло швов, через которые может проникать вода, его нужно заливать весь за один раз.

Опалубку перед заливом следует трамбовать, дабы предотвратить возможность появления воздушных ям.

Армирование ленточного фундамента от А до Я

Армированный ленточный фундамент является самой надежной конструкцией, поэтому его широко используют в индивидуальном строительстве. Для его устройства необходимо провести монтаж арматурного каркаса из металлических стержней и проволоки. Ленточный фундамент подвергается воздействию сжимающих и растягивающих сил по всему периметру, поэтому требуется армирование верхней и нижней частей основания.

Схема и технология армирования

С целью армирования устанавливаются два яруса продольной (горизонтальной) арматуры. Для этого используется арматура категории АIII #8212; круглый профиль с диаметром от 10 до 16 мм с двумя продольными ребрами и поперечными выступами, направленными по винтовой линии.

Если высота основания более 15 см, то требуется установка вертикальной арматуры, в качестве которой можно использовать стержни класса АI #8212; гладкие прутья диаметром 6-8 мм. Для компенсации нагрузок, действующих вдоль поперечных осей фундамента, монтируются поперечные арматурные стержни. Их основная функция #8212; закрепление продольных ярусов между собой и предотвращение появления трещин в бетоне.

Рекомендуется поперечное и вертикальное армирование выполнять единым хомутом, который свяжет каркас в монолитную конструкцию. Шаг установки хомутов для ленточного фундамента составляет 3/8 от его высоты, но не менее 25 см.

Каркас собирается из прутков и хомутов, очищенных от ржавчины. При необходимости они выпрямляются и режутся. Для соединения отдельных стержней арматуры используется вязальная проволока и специальный крючок. Сварка допускается только при монтаже прутьев с соответствующей маркировкой #8212; буквой #171;С#187;.

Армирование и обвязка углов

Создание жесткой монолитной конструкции предполагает грамотное выполнение армирования углов и примыканий основания. которые испытывают концентрированные нагрузки. Для этого используется арматура класса АIII. При армировании углов необходимо придерживаться основных правил:

1. стержень гнется в специальный угол так, чтобы один конец заглублялся в одну стену фундамента, другой конец #8212; в другую стену;
2. минимальная длина перепуска прутков на другую стену #8212; 40 диаметров арматуры;
3. не допускается использование простых связанных перекрестий без дополнительных поперечных и вертикальных стрежней;
4. если длина стержня не позволяет сделать загиб на другую стену, то для соединения прутков на углу используются Г-образные профили;
5. расстояние между хомутами каркаса должно быть в два раза меньше, чем в ленточной конструкции.

Как рассчитать кол-во необходимых материалов?

Количество арматуры, необходимой для создания металлического каркаса, определяется исходя из размеров фундамента. Для основания шириной 40 см достаточно использовать 4 продольных прутка #8212; два снизу и два сверху.

Количество арматуры для монтажа одного ряда каркаса в ленточном фундаменте размером 6х6 м составит 24 м. С учетом укладки в 4 прутка общее количество продольных стержней #8212; 96 м. Для поперченного и вертикального армирования ленты шириной 0,3 м и высотой 1,9 м на каждое соединение при отступе в 5 см от поверхности бетона необходимо (30-5-5)х2+(190-5-5)х2=400 см или 4 м гладкой арматуры.

Шаг установки хомутов #8212; 0,5 м, число соединений равно: 24/0,5+1=49 шт. Общее количество арматуры, необходимой для монтажа поперченных и вертикальных элементов, составляет 4х49=196 м.

Каждое соединение имеет 4 пересечения и потребует 8 кусков вязальной проволоки. Средняя длина отрезка для связки равна 0,3 м. Общий расход вязальной проволоки составляет: 0,3х8х49=117,6 м.

Проведение работ при монолитном фундаменте

Армирование монолитного ленточного фундамента выполняется по простым геометрическим формам: квадрату или прямоугольнику. Монтаж каркаса выполняется в следующей последовательности:

• На дно траншей укладываются кирпичи высотой 5 см (для создания зазора между нижней поверхностью фундамента и каркасом);
• Для монтажа стоечной арматуры предварительно изготавливается шаблон нужного размера, по которому нарезаются прутки;
• На кирпичи укладываются продольные стержни каркаса. Желательно использовать цельные куски арматуры;
• На расстоянии 50 см друг от друга к продольным стержням с помощью вязальной проволокой привязываются горизонтальные перемычки. Длина каждой перемычки меньше толщины фундамента на 10 см (по 5 см с каждой стороны);
• К углам полученных ячеек крепятся вертикальные прутья, длина которых на 10 см меньше высоты фундамента;
• К вертикальным прутьям монтируются верхние продольные стержни;
• К образовавшимся углам привязываются верхние поперечные прутки.

Если в качестве продольной арматуры применяются стержни разного диаметра, то прутки большего размера размещаются в нижней части и в углах фундамента .

Требования и нормы: что сказано в СНиП?

Для ленточного фундамента СНиП 52-01-2003 определяет расстояние между горизонтальными ребрами металлического каркаса и величину шага поперечного армирования. Согласно строительным нормам, минимальное расстояние между прутьями арматуры определяется в зависимости от:

1. диаметра стрежня;
2. размера заполнителя бетона;
3. расположения конструкции по отношению к направлению бетонирования;
4. способа укладки;
5. вида уплотнителя бетона.

Расстояние между стержнями продольной арматуры не может быть больше 40 см и меньше 25 см. Шаг поперечной арматуры составляет половину высоты рабочего сечения, но не более 30 см.

Диаметр арматуры выбирается в соответствии с требованиями к количеству продольной арматуры в железобетонной конструкции. Для ленточного основания это значение составляет не менее 0,1% от площади рабочего сечения фундамента. Например, для фундамента высотой 1 м и шириной 0,5 м минимальная площадь сечения равна 500 кв. мм.

Как влияет заглубление фундамента?

Основное отличие мелкозаглубленного и заглубленного фундамента заключается в высоте основания. В связи с этим фундаменты глубокого заложения имеют более развитую боковую стенку и подошву. По этой причине некоторые специалисты рекомендуют в основаниях высотой до 1 м армировать только подошву, а в фундаментах глубокого заложения выполнять укрепление наружной части (оболочки) и днища.

Дополнительно для усиления металлического каркаса в мелкозаглубленном фундаменте может устанавливаться сетка из проволочной арматуры диаметром 4 мм и размером ячеей 10х10 см.

При армировании ленточного фундамента значительно повышается прочность и пространственная жесткость сооружения, усиливается конструкция опорной части .

Несложная технология армирования позволяет самостоятельно выполнить работы по монтажу каркаса, осуществить правильное армирование фундамента своими руками и снизить общую стоимость фундамента.
